鸿蒙内核有多少代码

内存部分占了整个kernel代码量近30%，代码多实现复杂，而且内存部分还分了两个文件夹mem,vm大书特书，为什么要分两个文件夹？应该是鸿蒙内核开发者想从目录的名称上区分内存的层级概念，vm是内存模块的更底层实现，mem是提供给上层使用对vm层的调用。

mem层

mem层介绍可以参考 LiteOS > 开发指南> 内核开发指南> 内存> 概述看，有更详细的描述，这里结合代码说。

Huawei LiteOS的内存管理分为静态内存管理和动态内存管理，提供内存初始化、分配、释放等功能。

动态内存：在动态内存池中分配用户指定大小的内存块。

优点：按需分配。
缺点：内存池中可能出现碎片。

静态内存：在静态内存池中分配用户初始化时预设（固定）大小的内存块。

优点：分配和释放效率高，静态内存池中无碎片。
缺点：只能申请到初始化预设大小的内存块，不能按需申请。

动态内存管理，即在内存资源充足的情况下，从系统配置的一块比较大的连续内存（内存池），根据用户需求，分配任意大小的内存块。当用户不需要该内存块时，又可以释放回系统供下一次使用。与静态内存相比，动态内存管理的好处是按需分配，缺点是内存池中容易出现碎片。LiteOS动态内存支持DLINK和BEST LITTLE两种标准算法。

动态内存接口函数

动态内存管理模块为用户提供下面几种功能。

功能分类	接口名	描述
内存初始化	LOS_MemInit	初始化一块指定的动态内存池，大小为size。
申请动态内存	LOS_MemAlloc	从指定动态内存池中申请size长度的内存。
释放动态内存	LOS_MemFree	释放已申请的内存。
重新申请内存	LOS_MemRealloc	按size大小重新分配内存块，并保留原内存块内容。
内存对齐分配	LOS_MemAllocAlign	从指定动态内存池中申请长度为size且地址按boundary字节对齐的内存。
分析内存池状态	LOS_MemStatisticsGet	获取指定内存池的统计信息。
查看内存池中最大可用空闲块	LOS_MemGetMaxFreeBlkSize	获取指定内存池的最大可用空闲块。

这里LOS_MemAlloc被调用的情况，太长还有很多没截出来。

OsMemAllocWithCheck

采用内存池是嵌入式内存管理的一种常用做法，目的是减少申请和释放内存的开销，简单说就是先申请一大块内存，需要时从空闲链表中split，怎么切割鸿蒙就看最佳适应算法(best fit)，用完了回收，node进入空闲链表，并从小到大排序，如果相邻两块都是可用内存块就合并。直接看LOS_MemAlloc内主要函数OsMemAllocWithCheck代码

STATIC INLINE VOID *OsMemAllocWithCheck(VOID *pool, UINT32 size, UINT32 intSave)
{
    LosMemDynNode *allocNode = NULL;
    UINT32 allocSize;
    LosMemPoolInfo *poolInfo = (LosMemPoolInfo *)pool;
    const VOID *firstNode = (const VOID *)((UINT8 *)OS_MEM_HEAD_ADDR(pool) + OS_DLNK_HEAD_SIZE);
    INT32 ret;

    if (OsMemAllocCheck(pool, intSave) == LOS_NOK) {
        return NULL;
    }

    allocSize = OS_MEM_ALIGN(size + OS_MEM_NODE_HEAD_SIZE, OS_MEM_ALIGN_SIZE);
    if (allocSize == 0) {
        return NULL;
    }
retry:

    allocNode = OsMemFindSuitableFreeBlock(pool, allocSize);//从内存池中找到合适的内存块
    if (allocNode == NULL) {
        if (poolInfo->flag & MEM_POOL_EXPAND_ENABLE) {
            ret = OsMemPoolExpand(pool, allocSize, intSave);//木有找到就扩展内存池
            if (ret == 0) {
                goto retry;
            }
        }
        return NULL;
    }
    if ((allocSize + OS_MEM_NODE_HEAD_SIZE + OS_MEM_ALIGN_SIZE) <= allocNode->selfNode.sizeAndFlag) {
        OsMemSplitNode(pool, allocNode, allocSize);//找到了就劈开node
    }
    OsMemListDelete(&allocNode->selfNode.freeNodeInfo, firstNode);//从空闲双链表中删除该节点
    return (allocNode + 1);
}

很显然，最佳适应算法(best fit)去带来很多极小块内存碎片的问题。

vm层

vm目录：是虚拟内存的代码实现，包括物理内存的段页式管理，内存虚拟地址<->物理地址映射，缺页中断处理，分配大块内存的伙伴算法，LRU置换算法，以及针对用户态开发，提供的一套内存系统调用接口等等，这部分官方没有提供任何文档，代码注释也很少，全靠硬摸。

先说三种虚拟空间

空间(space)这个概念很重要，还记得进程描述符(LosProcessCB)里的LosVmSpace *vmSpace吗？它是进程使用内存的方式，空间就是边界，进程只能在划定的空间里运行，任何指令都不能越界运行。

在鸿蒙内核源码分析(内存分配篇)中已讲明虚拟内存是MMU带出来的概念，为解决物理内存满足不了多进程对内存的需要。虚拟内存可以远大于物理内存。虚拟空间是进程层面的概念，每个进程都有一个，给进程独享整个物理内存的假象。对鸿蒙来说操作系统和驱动程序运行在内核空间(kernel space)，应用程序运行在用户空间(user space), 在运行期间需动态分配的向堆空间(heap space)申请内存。具体看代码会更清晰些。

从空间的初始化调用关系上可以看出只有这三种空间，所不同的是内核虚拟空间，堆虚拟空间只有一个，而每一个用户进程都有属于自己的用户虚拟空间。看看他们初始化代码：

//内核虚拟空间初始化
BOOL OsKernVmSpaceInit(LosVmSpace *vmSpace, VADDR_T *virtTtb)
{
    vmSpace->base = KERNEL_ASPACE_BASE;
    vmSpace->size = KERNEL_ASPACE_SIZE;
    vmSpace->mapBase = KERNEL_VMM_BASE;
    vmSpace->mapSize = KERNEL_VMM_SIZE;
#ifdef LOSCFG_DRIVERS_TZDRIVER
    vmSpace->codeStart = 0;
    vmSpace->codeEnd = 0;
#endif
    return OsVmSpaceInitCommon(vmSpace, virtTtb);
}
//动态分配空间初始化
BOOL OsVMallocSpaceInit(LosVmSpace *vmSpace, VADDR_T *virtTtb)
{
    vmSpace->base = VMALLOC_START;
    vmSpace->size = VMALLOC_SIZE;
    vmSpace->mapBase = VMALLOC_START;
    vmSpace->mapSize = VMALLOC_SIZE;
#ifdef LOSCFG_DRIVERS_TZDRIVER
    vmSpace->codeStart = 0;
    vmSpace->codeEnd = 0;
#endif
    return OsVmSpaceInitCommon(vmSpace, virtTtb);
}
//用户虚拟空间初始化
BOOL OsUserVmSpaceInit(LosVmSpace *vmSpace, VADDR_T *virtTtb)
{
    vmSpace->base = USER_ASPACE_BASE;
    vmSpace->size = USER_ASPACE_SIZE;
    vmSpace->mapBase = USER_MAP_BASE;
    vmSpace->mapSize = USER_MAP_SIZE;
    vmSpace->heapBase = USER_HEAP_BASE;
    vmSpace->heapNow = USER_HEAP_BASE;
    vmSpace->heap = NULL;
#ifdef LOSCFG_DRIVERS_TZDRIVER
    vmSpace->codeStart = 0;
    vmSpace->codeEnd = 0;
#endif
    return OsVmSpaceInitCommon(vmSpace, virtTtb);
}

它们唯一的区别是虚拟地址的开始位置和大小不一样，但是所有用户进程的虚拟地址都是一样的，注意用户进程是一样的，细品。

STATIC BOOL OsVmSpaceInitCommon(LosVmSpace *vmSpace, VADDR_T *virtTtb)
{
    LOS_RbInitTree(&vmSpace->regionRbTree, OsRegionRbCmpKeyFn, OsRegionRbFreeFn, OsRegionRbGetKeyFn);//初始化虚拟存储区域-以红黑树组织方式

    LOS_ListInit(&vmSpace->regions);//初始化虚拟存储区域-以双循环链表组织方式
    status_t retval = LOS_MuxInit(&vmSpace->regionMux, NULL);//初始化互斥量
    if (retval != LOS_OK) {
        VM_ERR("Create mutex for vm space failed, status: %d", retval);
        return FALSE;
    }

    (VOID)LOS_MuxAcquire(&g_vmSpaceListMux);
    LOS_ListAdd(&g_vmSpaceList, &vmSpace->node);//加入到虚拟空间双循环链表
    (VOID)LOS_MuxRelease(&g_vmSpaceListMux);

    return OsArchMmuInit(&vmSpace->archMmu, virtTtb);//对空间mmu初始化
}

//通过虚拟地址获取所属空间地址
LosVmSpace *LOS_SpaceGet(VADDR_T vaddr)
{
    if (LOS_IsKernelAddress(vaddr)) {
        return LOS_GetKVmSpace();
    } else if (LOS_IsUserAddress(vaddr)) {
        return OsCurrProcessGet()->vmSpace;//当前进程的虚拟空间
    } else if (LOS_IsVmallocAddress(vaddr)) {
        return LOS_GetVmallocSpace();
    } else {
        return NULL;
    }
}

这些空间都挂在 g_vmSpaceList 双循环链表上，LOS_SpaceGet可以通过虚拟地址反查是属于哪种空间。每一个空间都有一张页表和物理内存页表形成映射关系，虚拟内存和物理内存都是页对页的映射，两边每页都是4K，也必须是一样的！否则无法完成映射。具体如何映射的将在鸿蒙内核源码分析(内存映射篇)中说明，在调度算法切换进程时就需要切换至该进程自己的虚拟空间，即MMU上下文。

物理内存初始化

物理内存部分见代码: los_vm_phys.c，到了物理内存就没有什么进程，空间的概念了，只有页的概念！一页4K

物理内存的管理和分配都是围绕着页展开的，鸿蒙对物理内存使用了段页式管理，看代码吧，关键处都加了注释。

/* Physical memory area array */
STATIC struct VmPhysArea g_physArea[] = {
    {
        .start = SYS_MEM_BASE, //整个物理内存基地址
        .size = SYS_MEM_SIZE_DEFAULT,//整个物理内存总大小
    },
};
//* page初始化
VOID OsVmPageStartup(VOID)
{
    struct VmPhysSeg *seg = NULL;
    LosVmPage *page = NULL;
    paddr_t pa;
    UINT32 nPage;
    INT32 segID;

    OsVmPhysAreaSizeAdjust(ROUNDUP((g_vmBootMemBase - KERNEL_ASPACE_BASE), PAGE_SIZE));//校正 g_physArea size

    nPage = OsVmPhysPageNumGet();//得到 g_physArea 总页数
    g_vmPageArraySize = nPage * sizeof(LosVmPage);//页表总大小
    g_vmPageArray = (LosVmPage *)OsVmBootMemAlloc(g_vmPageArraySize);//申请页表存放区域

    OsVmPhysAreaSizeAdjust(ROUNDUP(g_vmPageArraySize, PAGE_SIZE));// g_physArea 变小

    OsVmPhysSegAdd();// 段页绑定
    OsVmPhysInit();// 加入空闲链表和设置置换算法,LRU(最近最久未使用)算法

    for (segID = 0; segID < g_vmPhysSegNum; segID++) {
        seg = &g_vmPhysSeg[segID];
        nPage = seg->size >> PAGE_SHIFT;
        for (page = seg->pageBase, pa = seg->start; page <= seg->pageBase + nPage;
             page++, pa += PAGE_SIZE) {
            OsVmPageInit(page, pa, segID);//page初始化
        }
        OsVmPageOrderListInit(seg->pageBase, nPage);// 页面分配的排序
    }
}
UINT32 OsVmPhysPageNumGet(VOID)
{
    UINT32 nPages = 0;
    INT32 i;

    for (i = 0; i < (sizeof(g_physArea) / sizeof(g_physArea[0])); i++) {
        nPages += g_physArea[i].size >> PAGE_SHIFT;//右移12位，相当于除以4K,得出总页数
    }

    return nPages;
}
VOID OsVmPhysSegAdd(VOID)
{
    INT32 i, ret;

    LOS_ASSERT(g_vmPhysSegNum <= VM_PHYS_SEG_MAX);

    for (i = 0; i < (sizeof(g_physArea) / sizeof(g_physArea[0])); i++) {
        ret = OsVmPhysSegCreate(g_physArea[i].start, g_physArea[i].size);//一个区对应一个段
        if (ret != 0) {
            VM_ERR("create phys seg failed");
        }
    }
}

STATIC VOID OsVmPageInit(LosVmPage *page, paddr_t pa, UINT8 segID)
{
    LOS_ListInit(&page->node);//初始化链表节点
    page->flags = FILE_PAGE_FREE;//默认空闲
    LOS_AtomicSet(&page->refCounts, 0);//0次引用
    page->physAddr = pa;//物理地址
    page->segID = segID;//所属段
    page->order = VM_LIST_ORDER_MAX;//伙伴算法默认级数
}

代码中可以看出初始化对物理内存做了几个动作：

1.对整个物理内存进行了分页，每页框4K，存放在大页表数组中 g_vmPageArray

2.段页绑定，根据g_physArea数组的大小来创建段，因数组里只有一条数据，所以只有一个段

3.初始化了回收双链表和置换算法，采用了LRU置换算法。

4.对每一页框进行了初始化，每个页框可用于分配，指定了物理地址，注意这是物理内存的页。

5.对伙伴算法初始化。

什么是伙伴算法？

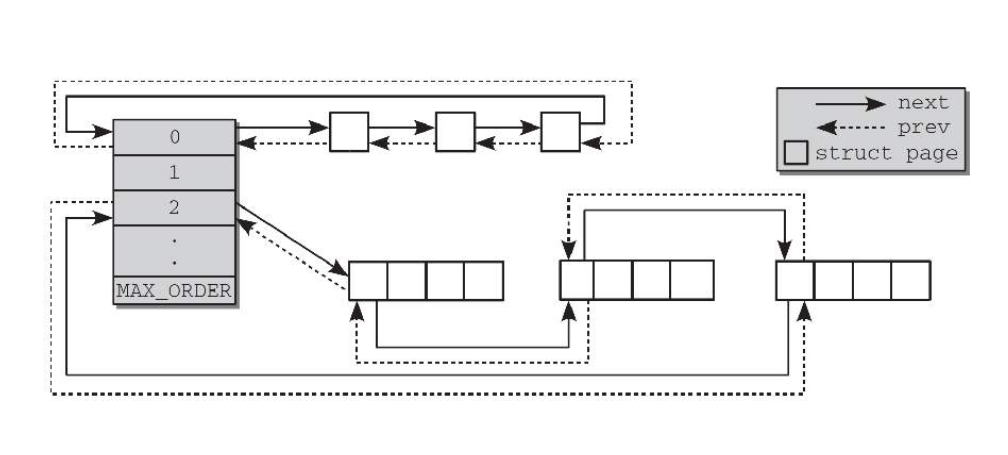

简单的说就是把所有的空闲页面分为10个块组，每组中块的大小是2的幂次方个页面，例如，第0组中块的大小都为2的0次方（1个页面），第1组中块的大小为都为2的1次方（2个页面），第9组中块的大小都为2的9次方（512个页面）。也就是说，每一组中块的大小是相同的，且这同样大小的块形成一个链表，能看懂下面这张图的就看懂了伙伴算法，一个方块代表一个物理页框。

物理内存是怎么被分配的？

物理内存是以页为单位被分配的，详细看 LOS_PhysPagesAllocContiguous，看下哪些地方调用了它。

1.初始化进程块会用到 2.扩展内存池会用到，3，用户进程空间初始化会用到 4，内核动态分配的时候会到，这个上面已经讲过了。5.动态加载可执行程序会用到，LOS_PhysPagesAllocContiguous 调用的主要函数是：

LosVmPage *OsVmPhysPagesAlloc(struct VmPhysSeg *seg, size_t nPages)
{
    struct VmFreeList *list = NULL;
    LosVmPage *page = NULL;
    UINT32 order;
    UINT32 newOrder;

    if ((seg == NULL) || (nPages == 0)) {
        return NULL;
    }

    order = OsVmPagesToOrder(nPages);//根据页数计算出用哪个块组
    if (order < VM_LIST_ORDER_MAX) {
        for (newOrder = order; newOrder < VM_LIST_ORDER_MAX; newOrder++) {//没有就找更大块
            list = &seg->freeList[newOrder];//从最合适的块处开始找
            if (LOS_ListEmpty(&list->node)) {//没找到
                continue;//继续找更大块的
            }
            page = LOS_DL_LIST_ENTRY(LOS_DL_LIST_FIRST(&list->node), LosVmPage, node);//找到
            goto DONE;
        }
    }
    return NULL;
DONE:
    OsVmPhysFreeListDelUnsafe(page);
    OsVmPhysPagesSpiltUnsafe(page, order, newOrder);
    return page;
}
