Cgroup 资源配置方法

Cgroup 资源配置方法

  • Docker通过 Cgroup 来控制容器使用的资源配额,包括 CPU、内存、磁盘三大方面, 基本覆盖了常见的资源配额和使用量控制。

  • Cgroup 是 Control Groups 的缩写,是Linux 内核提供的一种可以限制、记录、隔离进程组所使用的物理资源(如 CPU、内存、磁盘 IO 等等)的机制,被 LXC、docker 等很多项目用于实现进程资源控制。Cgroup 本身是提供将进程进行分组化管理的功能和接口的基础结构,I/O 或内存的分配控制等具体的资源管理是通过该功能来实现的。

  • 这些具体的资源 管理功能称为 Cgroup 子系统,有以下几大子系统实现:

blkio:设置限制每个块设备的输入输出控制。例如:磁盘,光盘以及 usb 等等。
CPU:使用调度程序为 cgroup 任务提供 CPU 的访问。
cpuacct:产生 cgroup 任务的 CPU 资源报告。
cpuset:如果是多核心的 CPU,这个子系统会为 cgroup 任务分配单独的 CPU 和 内存。
devices:允许或拒绝 cgroup 任务对设备的访问。
freezer:暂停和恢复 cgroup 任务。
memory:设置每个 cgroup 的内存限制以及产生内存资源报告。
net_cls:标记每个网络包以供 cgroup 方便使用。
ns:命名空间子系统。
perf_event:增加了对每个 group 的监测跟踪的能力,可以监测属于某个特定的 group 的所有线程以及运行在特定CPU上的线程。

实操

下面开始利用 stress 压力测试工具来测试 CPU 和内存使用状况。

使用 stress 工具测试 CPU 和内存

  • 使用 Dockerfile 来创建一个基于 Centos 的 stress 工具镜像。
[[email protected] ~]# mkdir /opt/stress
[[email protected] ~]# vim /opt/stress/Dockerfile

在这里插入图片描述

FROM centos:7
MAINTAINER Ruyi
RUN yum install -y wget
RUN wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo
RUN yum install -y stress

在这里插入图片描述

[[email protected] ~]# cd /opt/stress/
[[email protected] stress]# docker build -t centos:stress .

在这里插入图片描述

  • 使用如下命令创建容器,命令中的–cpu-shares 参数值不能保证可以获得 1 个 vcpu 或 者多少 GHz 的 CPU 资源,它仅是一个弹性的加权值。
[[email protected]/opt/stress]#docker run -itd --cpu-shares 100 centos:stress

在这里插入图片描述

说明:默认情况下,每个 Docker容器的CPU份额都是1024。单独一个容器的份额是没有意义的。只有在同时运行多个容器时,容器的 CPU 加权的效果才能体现出来。
例如,两个容 器 A、B 的 CPU 份额分别为 1000 和 500,在CPU进行时间片分配的时候,容器A比容器B多一倍的机会获得 CPU 的时间片。
但分配的结果取决于当时主机和其他容器的运行状态, 实际上也无法保证容器 A一定能获得CPU时间片。比如容器A的进程一直是空闲的,
那么容器B是可以获取比容器A更多的CPU时间片的。极端情况下,例如主机上只运行了一个容器,即使它的 CPU 份额只有 50,它也可以独占整个主机的CPU资源。
  • Cgroups 只在容器分配的资源紧缺时,即在需要对容器使用的资源进行限制时,才会生效。因此,无法单纯根据某个容器的CPU份额来确定有多少CPU资源分配给它,
    资源分配 结果取决于同时运行的其他容器的CPU分配和容器中进程运行情况。
    可以通过 cpu share 可以设置容器使用 CPU 的优先级,比如启动了两个容器及运行查看 CPU 使用百分比。
[[email protected]/opt/stress]#docker run -itd --name cpu512 --cpu-shares 512 centos:stress stress -c 10   //容器产生10个子函数进程

在这里插入图片描述

[[email protected]/opt/stress]#docker exec -it 16076d711d3b bash  //进入容器使用top查看cpu使用情况
//再开启一个容器做比较
[[email protected]~]#docker run -itd --name cpu1024 --cpu-shares 1024 centos:stress stress -c 10

在这里插入图片描述

[[email protected] stress]# docker exec -it 5590c57d27b0 bash  //进容器使用top对比两个容器的%CPU,比例是1:2

在这里插入图片描述

CPU 周期限制

  • Docker 提供了–cpu-period、–cpu-quota 两个参数控制容器可以分配到的 CPU 时钟周期。
--cpu-period 是用来指定容器对 CPU 的使用要在多长时间内做一次重新分配。

--cpu-quota 是用来指定在这个周期内,最多可以有多少时间用来跑这个容器。
与 --cpu-shares 不同的是,这种配置是指定一个绝对值,容器对 CPU 资源的使用绝对不会超过配置的值。

cpu-period 和 cpu-quota 的单位为微秒(μs)。cpu-period 的最小值为 1000 微秒, 最大值为 1 秒(10^6 μs),默认值为 0.1 秒(100000 μs)。
cpu-quota 的值默认为 -1, 表示不做控制。cpu-period 和 cpu-quota 参数一般联合使用。
  • 容器进程需要每 1 秒使用单个 CPU 的 0.2 秒时间,可以将 cpu-period 设置 为 1000000(即 1 秒),cpu-quota 设置为 200000(0.2 秒)。
    当然,在多核情况下,如果允许容器进程完全占用两个 CPU,则可以将 cpu-period 设置为 100000(即 0.1 秒), cpu-quota 设置为 200000(0.2 秒)。
[[email protected]/opt/stress]#docker run -itd --cpu-period 100000 --cpu-quota  200000 centos:stress

在这里插入图片描述

[[email protected]/opt/stress]#docker exec -it b64f8d33faf1 bash
[[email protected] /]# cat /sys/fs/cgroup/cpu/cpu.cfs_period_us
100000
[[email protected] /]# cat /sys/fs/cgroup/cpu/cpu.cfs_quota_us
200000

在这里插入图片描述

CPU Core 控制

  • 对多核 CPU 的服务器,Docker 还可以控制容器运行使用哪些 CPU 内核,即使用–cpuset-cpus 参数。
    这对具有多 CPU 的服务器尤其有用,可以对需要高性能计算的容器进行性能最优的配置。
[[email protected]/opt/stress]#docker run -itd --name cpu1 --cpuset-cpus 1-2 centos:stress

在这里插入图片描述

  • 执行以上命令需要宿主机为双核,表示创建的容器只能用 1、2两个内核。最终生成 的 cgroup 的 CPU 内核配置如下:
[[email protected]/opt/stress]#docker exec -it f83ee990f25c bash

[[email protected] /]# cat /sys/fs/cgroup/cpuset/cpuset.cpus
1-2

在这里插入图片描述

  • 通过下面指令可以看到容器中进程与 CPU 内核的绑定关系,达到绑定 CPU 内核的目的。
[[email protected]/opt/stress]#docker exec f83ee990f25c taskset -c -p 1   //容器内部第一个进程号pid为1被绑定到指定CPU上运行
pid 1's current affinity list: 1,2

在这里插入图片描述

CPU 配额控制参数的混合使用

  • 通过 cpuset-cpus 参数指定容器 A 使用 CPU 内核 0,容器 B 只使用 CPU 内核 1。

  • 在主机上只有这两个容器使用对应 CPU 内核的情况,它们各自占用全部的内核资源,cpu-shares 没有明显效果。

  • cpuset-cpus、cpuset-mems 参数只在多核、多内存节点上的服务器上有效,并且必须与实际的物理配置匹配,否则也无法达到资源控制的目的。

  • 在系统具有多个 CPU 内核的情况下,需要通过 cpuset-cpus 参数为设置容器 CPU 内核才能方便地进行测试。

//宿主系统修改为4核心CPU
[[email protected]/opt/stress]#docker run -itd --name cpu3 --cpuset-cpus 1 --cpu-shares 512 centos:stress stress -c 1

[[email protected]/opt/stress]#docker exec -it 39d2441b2f70 bash

[[email protected] /]# exit

在这里插入图片描述
在这里插入图片描述

[[email protected]/opt/stress]#docker run -itd --name cpu4 --cpuset-cpus 3 --cpu-shares 1024 centos:stress stress -c 1

[[email protected] stress]# top   //记住按1查看每个核心的占用

Tasks: 217 total,   3 running, 214 sleeping,   0 stopped,   0 zombie
%Cpu0  :  0.0 us,  0.0 sy,  0.0 ni,100.0 id,  0.0 wa,  0.0 hi,  0.0 si
%Cpu1  :100.0 us,  0.0 sy,  0.0 ni,  0.0 id,  0.0 wa,  0.0 hi,  0.0 si
%Cpu2  :  0.0 us,  0.0 sy,  0.0 ni,100.0 id,  0.0 wa,  0.0 hi,  0.0 si
%Cpu3  :100.0 us,  0.0 sy,  0.0 ni,  0.0 id,  0.0 wa,  0.0 hi,  0.0 si
KiB Mem :  3865308 total,   869864 free,   841308 used,  2154136 buff/
KiB Swap:  8388604 total,  8374940 free,    13664 used.  2559644 avail

[[email protected]/opt/stress]# docker exec -it 2a1f287d0471 bash

在这里插入图片描述

  • 总结:上面的 centos:stress 镜像安装了 stress 工具,用来测试 CPU 和内存的负载。通过 在两个容器上分别执行 stress -c 1 命令,
    将会给系统一个随机负载,产生 1 个进程。这 个进程都反复不停的计算由 rand() 产生随机数的平方根,直到资源耗尽。
    观察到宿主机上的 CPU 使用率,第三个内核的使用率接近 100%, 并且一批进程的 CPU 使用率明显存在 2:1 的使用比例的对比。

内存限额

  • 与操作系统类似,容器可使用的内存包括两部分:物理内存和 Swap。

Docker 通过下面两组参数来控制容器内存的使用量。

-m 或 --memory:设置内存的使用限额,例如 100M、1024M。
--memory-swap:设置 内存+swap 的使用限额。
  • 执行如下命令允许该容器最多使用 200M 的内存和 300M 的 swap。
[[email protected]/opt/stress]#docker run -it -m 200M --memory-swap=300M progrium/stress --vm 1 --vm-bytes 280M

--vm 1:启动 1 个内存工作线程。
--vm-bytes 280M:每个线程分配 280M 内存。
默认情况下,容器可以使用主机上的所有空闲内存。
与 CPU 的 cgroups 配置类似, Docker 会自动为容器在目录 /sys/fs/cgroup/memory/docker/<容器的完整长 ID>
中创建相应 cgroup 配置文件

在这里插入图片描述

  • 如果让工作线程分配的内存超过 300M,分配的内存超过限额,stress 线程报错,容器 退出。
[[email protected]/opt/stress]#docker run -it -m 200M --memory-swap=300M progrium/stress --vm 1 --vm-bytes 310M

stress: info: [1] dispatching hogs: 0 cpu, 0 io, 1 vm, 0 hdd
stress: dbug: [1] using backoff sleep of 3000us
stress: dbug: [1] --> hogvm worker 1 [7] forked
stress: dbug: [7] allocating 325058560 bytes ...
stress: dbug: [7] touching bytes in strides of 4096 bytes ...
stress: FAIL: [1] (416) <-- worker 7 got signal 9
stress: WARN: [1] (418) now reaping child worker processes
stress: FAIL: [1] (422) kill error: No such process
stress: FAIL: [1] (452) failed run completed in 0s

在这里插入图片描述

  • Block IO 的限制
默认情况下,所有容器能平等地读写磁盘,可以通过设置--blkio-weight 参数来改变 容器 block IO 的优先级。
--blkio-weight 与 --cpu-shares 类似,设置的是相对权重值,默认为 500。
  • 在下面 的例子中,容器 A 读写磁盘的带宽是容器 B 的两倍。
[[email protected]/opt/stress]#docker run -it --name container_A --blkio-weight 600 centos:stress

[[email protected] /]# cat /sys/fs/cgroup/blkio/blkio.weight
600

[[email protected]/opt/stress]#docker run -it --name container_B --blkio-weight 300 centos:stress
[[email protected] /]# cat /sys/fs/cgroup/blkio/blkio.weight
300

在这里插入图片描述

bps 和 iops 的限制

bps 是 byte per second,每秒读写的数据量。
iops 是 io per second,每秒 IO 的次数。
可通过以下参数控制容器的 bps 和 iops:


--device-read-bps,限制读某个设备的 bps。
--device-write-bps,限制写某个设备的 bps。
--device-read-iops,限制读某个设备的 iops。
--device-write-iops,限制写某个设备的 iops。
  • 下面的示例是限制容器写 /dev/sda 的速率为 10 MB/s。
[[email protected]/opt/stress]#docker run -it --device-write-bps /dev/sda:10MB centos:stress

[[email protected] /]# dd if=/dev/zero of=test bs=1M count=1024 oflag=direct   //可以按ctrl+c中断查看
^C62+0 records in
62+0 records out
65011712 bytes (65 MB) copied, 6.15167 s, 10.6 MB/s

在这里插入图片描述

  • 通过 dd 命令测试在容器中写磁盘的速度。因为容器的文件系统是在 host /dev/sda 上 的,

  • 在容器中写文件相当于对 host /dev/sda 进行写操作。另外,oflag=direct 指定用 direct IO 方式写文件,
    这样 --device-write-bps 才能生效。

  • 结果表明限速 10MB/s 左右。作为对比测试,如果不限速,结果如下。

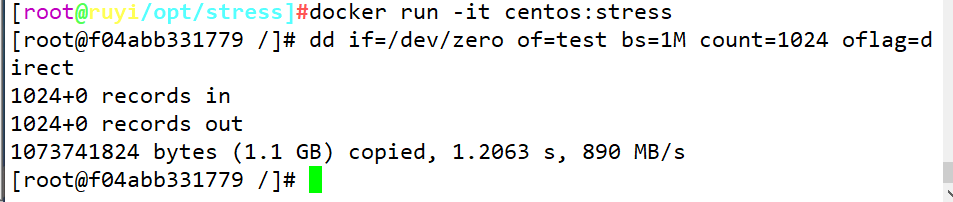

[[email protected]/opt/stress]#docker run -it centos:stress

[[email protected] /]# dd if=/dev/zero of=test bs=1M count=1024 oflag=direct

1024+0 records in
1024+0 records out
1073741824 bytes (1.1 GB) copied, 1.2063 s, 890 MB/s

在这里插入图片描述
