实验二 基于FPGA的分频器的设计
1. 实验目的：
（1） 掌握QuartusⅡ软件的层次型设计方法；
（2） 掌握元件封装及调用方法；
（3） 熟悉FPGA实验平台，掌握引脚锁定及下载。
2. 实验任务：
（1） 基本任务：设计一个分频器，输入信号50MHz，输出信号频率分别为1KHz、500Hz及1Hz。
（2） 拓展任务1：用按键或开关控制蜂鸣器的响与不响。
（3） 拓展任务2：用按键或开关选择1KHz和500Hz两种不同频率信号驱动蜂鸣器。
基本任务：
（1）设计思路
实验平台上提供有两个时钟信号clk0和clk1，频率均为50MHz，通过2、5、100分频，对输入信号进行逐级分频。2、5、100分频功能采用74390实现。
（2）电路设计
1.模100计数器设计
2.将m100计数器封装

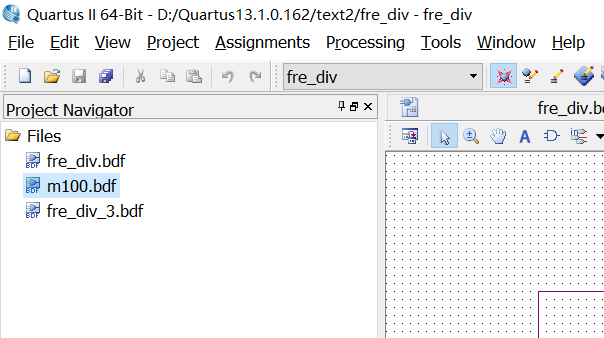

方法：选中右侧的m100文件
点击File->Create->Create Symbol Files for Current File
选择储存位置，一定要和工程文件在一个文件夹里

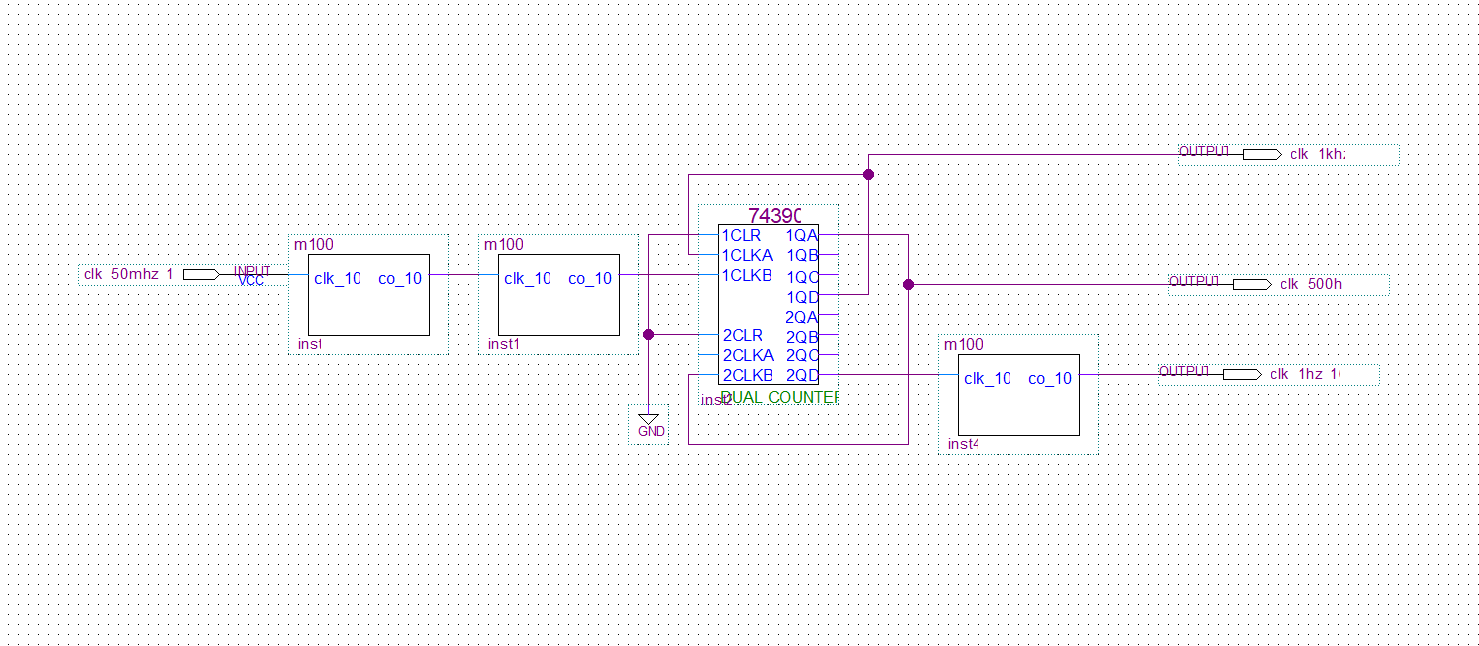

3.分频器设计电路图
拓展任务1和2：
用按键或开关控制蜂鸣器的响与不响。
（1）任务1加个开关即可
（2）任务2如下图
拓展任务3
自动在三个频率间切换
用分频器的1Hz输出信号作为时钟
工程文件下载连接
链接：https://pan.baidu.com/s/1qdnPVNkyWPXU7q1vDbcpRg
提取码：2021
求赞！！！
