802.11 PHY层帧格式汇总

  工作之余,得以空暇。本文简单汇总梳理下从各网页浏览得到的各版本Wi-Fi协议中PHY(物理层)帧格式。现有WI-FI协议主要针对MAC层与PHY层两大类给出其各自的变迁历史。此处主要就PHY层进行整理,仅供参考,如有疑问,欢迎提出。
   PHY层的802.11协议主要包括802.11a、802.11b、802.11g、802.11n、802.11ac、802.11ax。

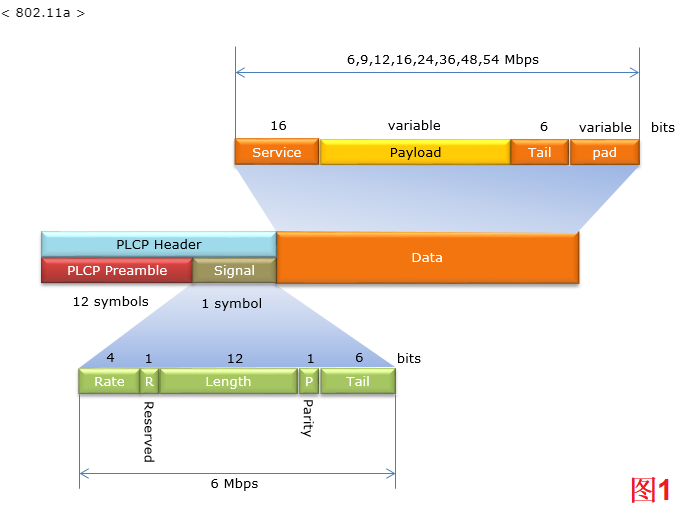

如下图1给出802.11a的PHY帧结构。在这里插入图片描述

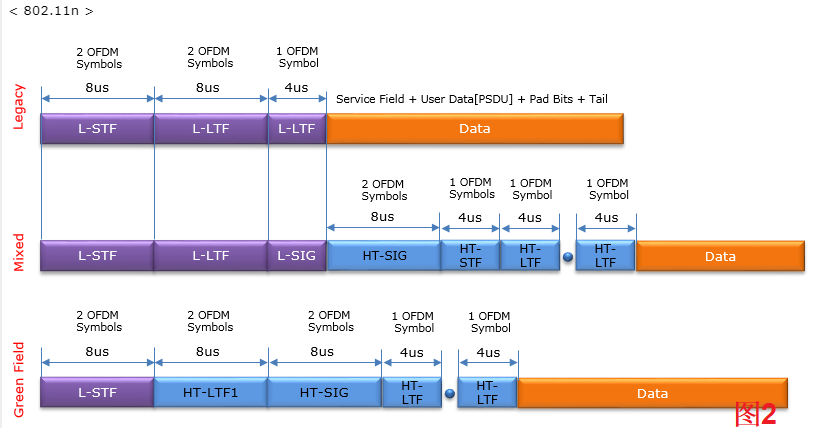

如图2所示,给出802.11n协议中PHY帧格式(HT)。
在这里插入图片描述

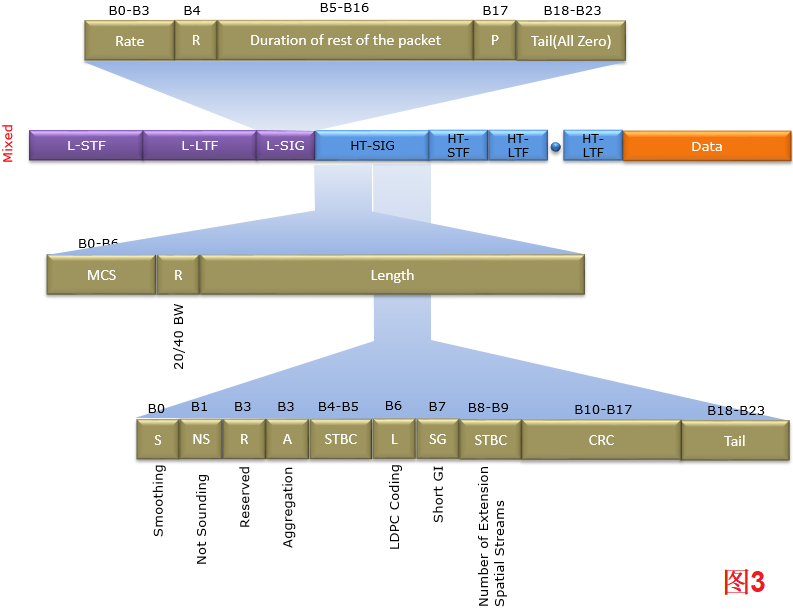

其中Mixed帧格式详细构成如下图3所示。
在这里插入图片描述

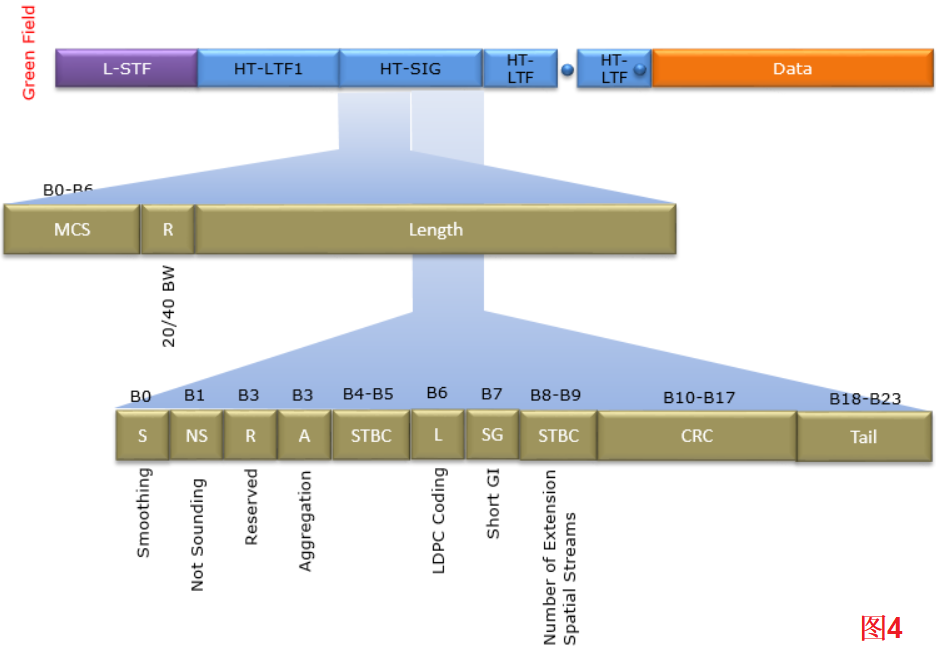

Green Field(绿地模式)帧格式详细介绍如下图4所示。
在这里插入图片描述

以下给出帧中个别字段的解释:
L-STF: Legacy Short Training Field遗留的短训练字段
L-LTF: Legacy Long Training Field遗留的长训练字段
L-SIG: Legacy Signal Field遗留的信号字段
HT-SIG: High Throughput Signal Field高吞吐量信号字段
HT-LTF1: High Throughput Long Training Field 1高吞吐率长训练字段1
HT-LTF1: High Throughput Long Training Field 高吞吐率长训练字段

如图5所示,给出802.11ac协议中PHY帧格式(VHT)。
在这里插入图片描述
  目前最新的802.11ax是ac的演进版本,最新草案协议下载仍需一定权限。根据已有资料,我们先来大致了解下ax。
802.11ax是一种专注于高密度部署环境下实现平均用户吞吐量较ac高4倍的高效(HE:High Efficiency)协议。802.11ax引入的新技术主要有:
1、更高的调制方式(1024QAM)
2、更多的FFT点数
3、更窄的子载波间隔
4、上下行OFDMA技术
5、上下行MU-MIMO技术
6、空间复用技术

待续…
