【sketchup 2021】草图大师的场景优化工具3【新建材质、材质编辑面板的详细说明】【重要】

群组工具和组件工具的详细用法

• 因内容图片过多，全部存放一起加载缓慢，所以分开存放

• 上面内容去下面这篇博客
  【sketchup 2021】草图大师的场景优化工具1【群组工具和组件工具的详细用法（重要）】

动态组件的详细使用说明和各个函数说明

去下面这篇博客
【sketchup 2021】草图大师的场景优化工具2【草图大师动态组件的详细使用说明和各个函数说明】【重要】

新建材质

默认材质说明与正反切换和颜色修改

• 我们现在创建一个圆并推拉出来，下面这个样式就是系统的默认材质


• 默认材质有2种颜色，分别代表外面和内面

  • 白色： 外面【正面】
  • 灰色：内面【反面】


• 正反面的区别：单独再草图大师种呢，其实没有区别，无所谓的，但是如果要把模型导入到其他渲染软件种，插入其他插件的话，如果是反面，再渲染的时候会出现错误，所以我们再草图大师中创建的时候，尽量让正面面对我们相机【就是能看见的尽量是白色】
  下图呢就是把左边草图大师创建的导入到右边渲染软件中，可以看到反面再渲染软件中呢是穿透的。。。


• 如果是反面，要切换到正面呢
  选中以后呢，点击右键-反转平面就可以了


• 你觉得正反颜色不喜欢这个，或者觉得这个不够明显，可以手动更改的

  如，我把背面改成黑色。。。


材质面板的查看和使用

各种查看

• 打开材质


• 草图大师呢默认为我们提供了几百种的材质，查看方式如下


• 打开关闭辅助窗口，这个和上面选择是一样的，只是可以多一个窗口，更方便结合使用罢了。


• 查看当前场景中已经使用的材质
  直接点击再模型中就可以了，这里面会列出全部已经使用过的材质

  然后继续点击箭头，切换到其他材质面板


默认使用

• 使用的话呢也很简单
  • 1、选中物体【也可以跳过这部】
  • 2、点击材质工具
  • 3、选择材质
  • 4、再次点击物体

• 现在我们把这个圆柱替换为玻璃试试

  反正呢是可以任意组合的


更多用法

右键

• 点击在模型中图标，然后右键某个材质，会出现下面选项【应该都很好理解把】


删除

其中删除呢。就是会删除所有使用过这个材质效果的物体，然后恢复成默认的材质【正反面颜色】。

另存为

另存为呢，是寸为skm格式【后面会说这种使用扩展】

输出纹理图像

输出纹理呢，就是直接把这个导出为图片了【觉得这个纹理好看，导出为图片这样子。】

编辑纹理图像【重要】

编辑图像，这个就牛逼了，假如我们对某个纹理的颜色这些不满意，我们可以直接点击编辑纹理，用ps之类的软件来继续修改嘛
先修改默认的图像编辑器为ps软件【默认是本地图像查看器】，窗口-系统设置-应用程序

然后再点击这个

然后就会再ps中打开了

给这个调个色阶，然后保存【ctrl+s也可以】

保存格式呢为 jpeg，路径不管他，默认为草图大师的路径哈

大小改为最大

回到草图大师，可以看到贴图颜色已经自动变深了

面积【重要】

这个呢，主要是计算某个贴图的使用面积，比如室内乳胶漆啊地板啊之类的，这个可以精确计算使用面积的
如，我下面是一个房间的墙壁，我想计算使用了多少墙布，我已经贴图使用了这个木纹，然后选择这个木纹，回到在模型中定位到这个贴图，右键-面积-这样呢，就自动计算出这个贴图的使用面积了，还是很方便的。

选择

这个呢就是定位当前场景中哪些使用了这个贴图。

材质创建

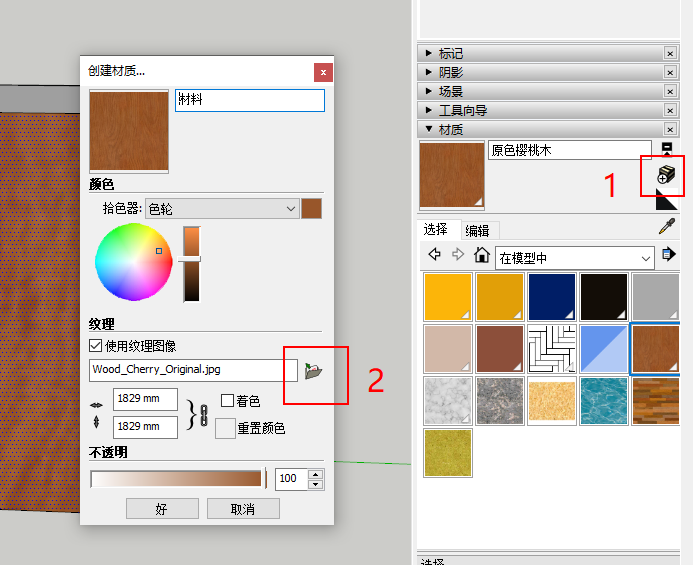

• 材质创建呢，就是右边材质中-有个箱子带个+号的这个图标，如下

  这个创建呢分为2种情况
  • 1、自己修改已有的，比如颜色之类的【和上面的编辑纹理图像一个道理】
  • 2、添加已有素材【图片可以直接是jpg格式的哈，很方便】

修改已有贴图颜色

如，我修改前呢已经选择了一个 原色樱桃木的贴图，此时点击创建呢，会把我们选择的贴图信息带过来，此时微调就可以了【同理，如果想要一个全新的，直接在该界面定义自己想要的颜色这些即可】

导入新材质

• 添加已有素材【图片可以直接是jpg格式的哈，很方便】

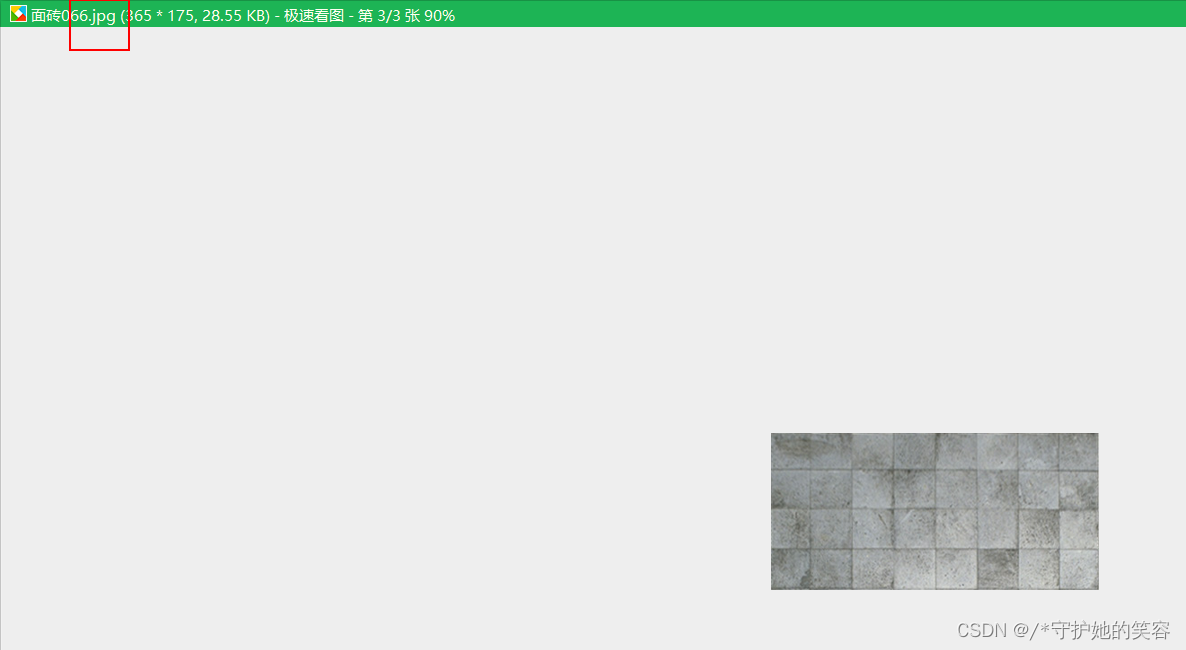

  如，我已经有一个素材了，是jpg格式的图片


• 现在我导入到草图大师中

  然后选择素材图片

  然后会出现预览图，还想修改啥呢，直接修改，不想修改呢，直接点击 好

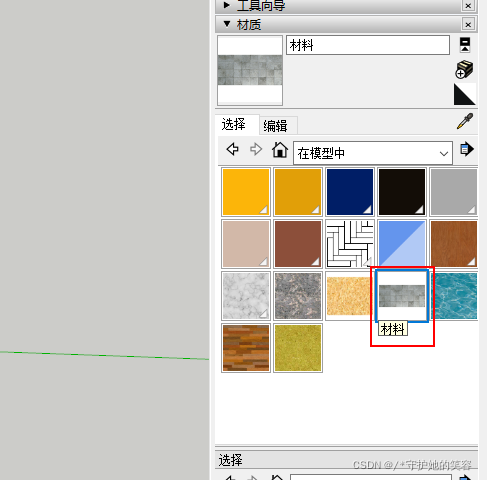

  然后呢就出现在我们材质中了


• 使用

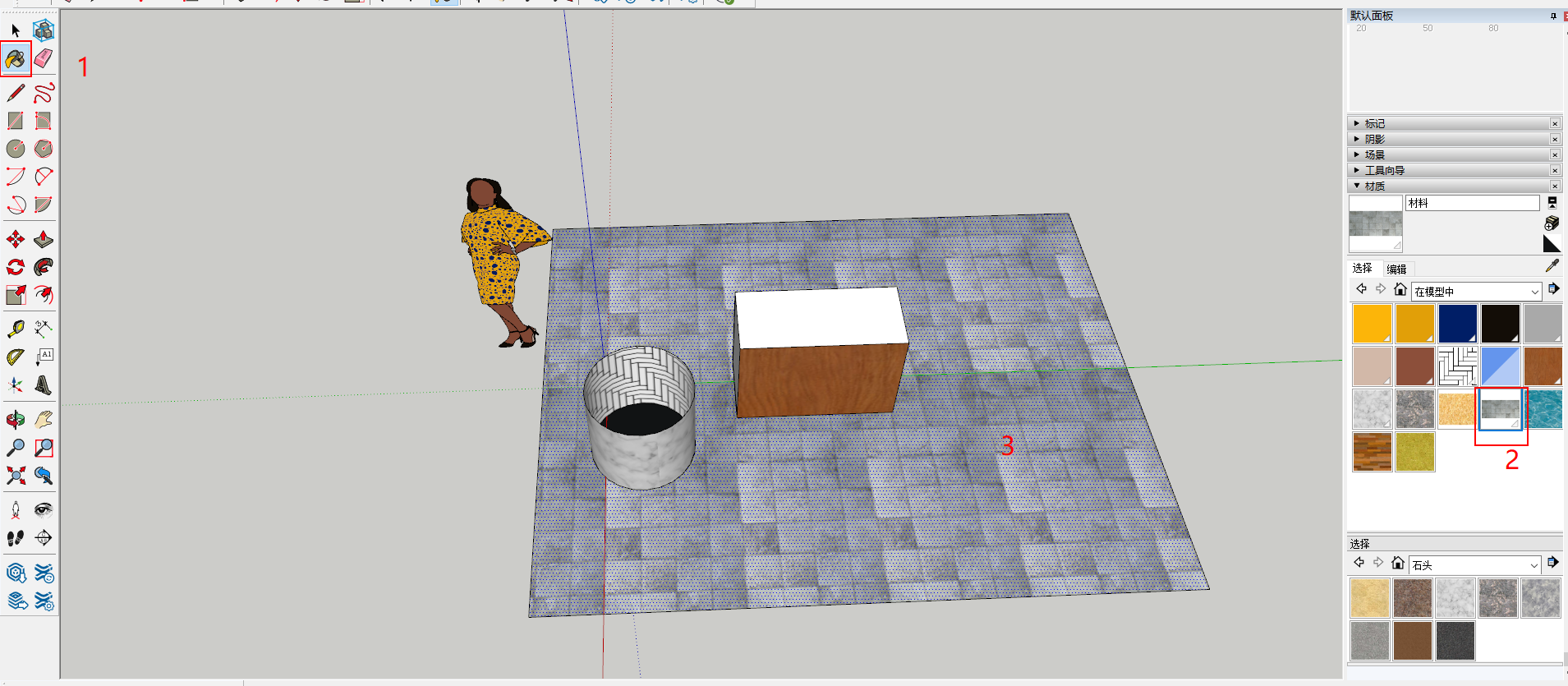

  如，我现在创建一个矩形，假设这个是个房间地面，我铺上刚刚导入的地砖

  然后点击材质，再点击这个贴图，最后点击地面，就可以了，而且这种啊，贴面会自动计算大小保持单个材质不变平铺整个面积，超级方便


示例，分割户型房间并添加地砖和计算其面积

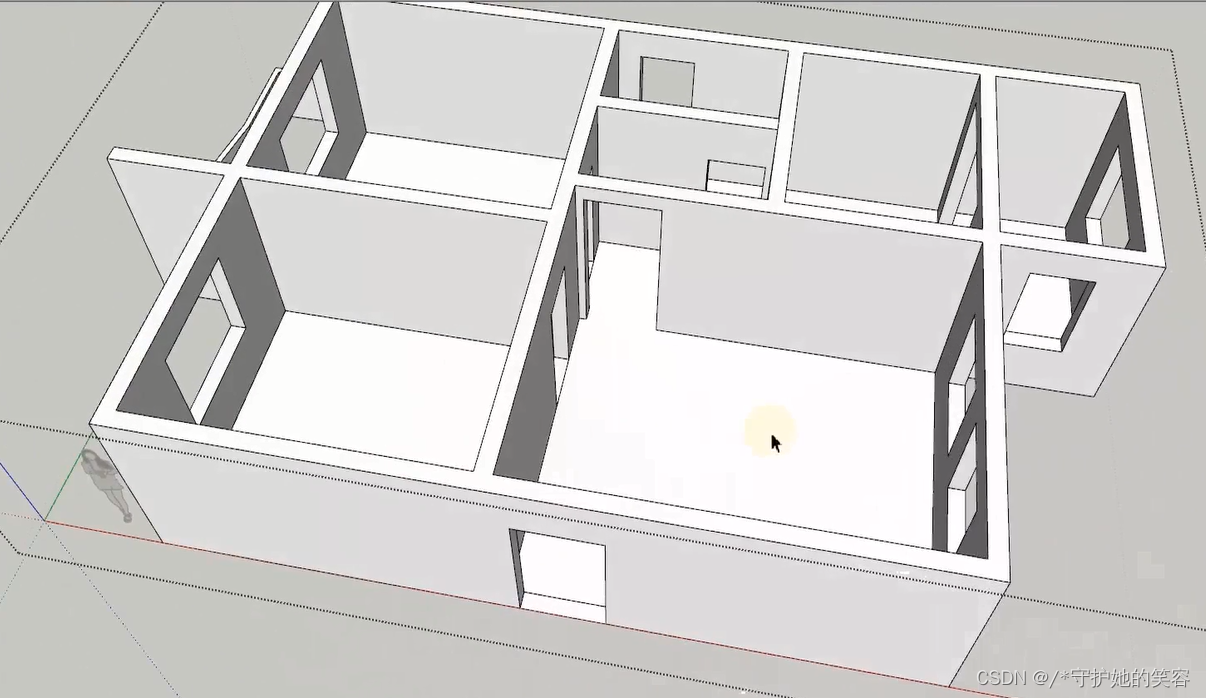

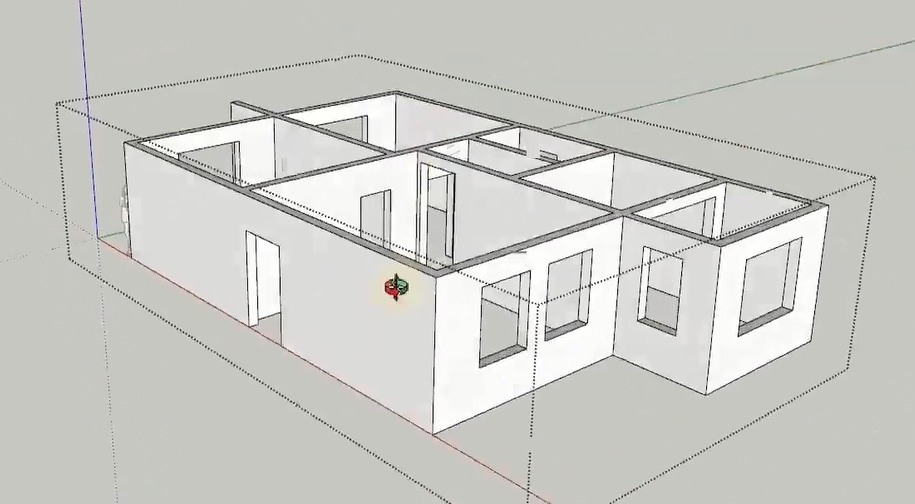

• 如我现在导入一个户型【后面会说这种绘制方法 的】


• 因为现在没有地面嘛，而且房间也没有被隔离开，所以我们现在需要给每个房间绘制2条线【也就是门槛石】用来创建地面的同时也分割每个房间
  前面我们说过，通过直接两点对拉，就会自动成为一个闭合空间
  从入口门开始绘制把【每个门都要相同操作哈】，拉首位相连的直线以后呢，就会自动生成闭合空间了哈

  然后选择自动生成的面，delete删除哈【如果看到的不是白色，需要反转面，让白色面对相机】

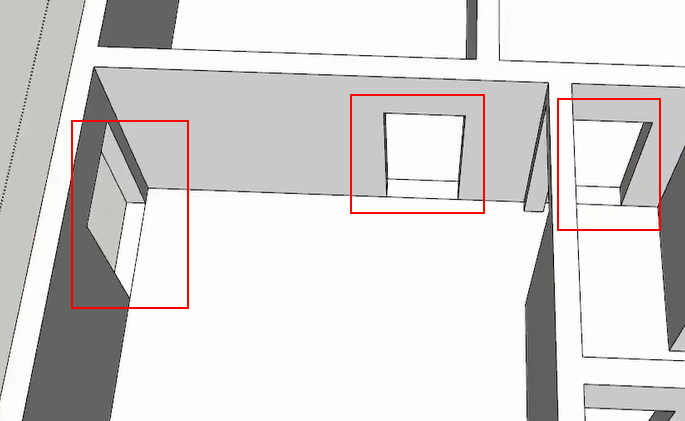

  最后保证所有门下面都有这么2条线，此时所有房间都会自动生成一个地面了哈

  全部绘制完毕就是这样了

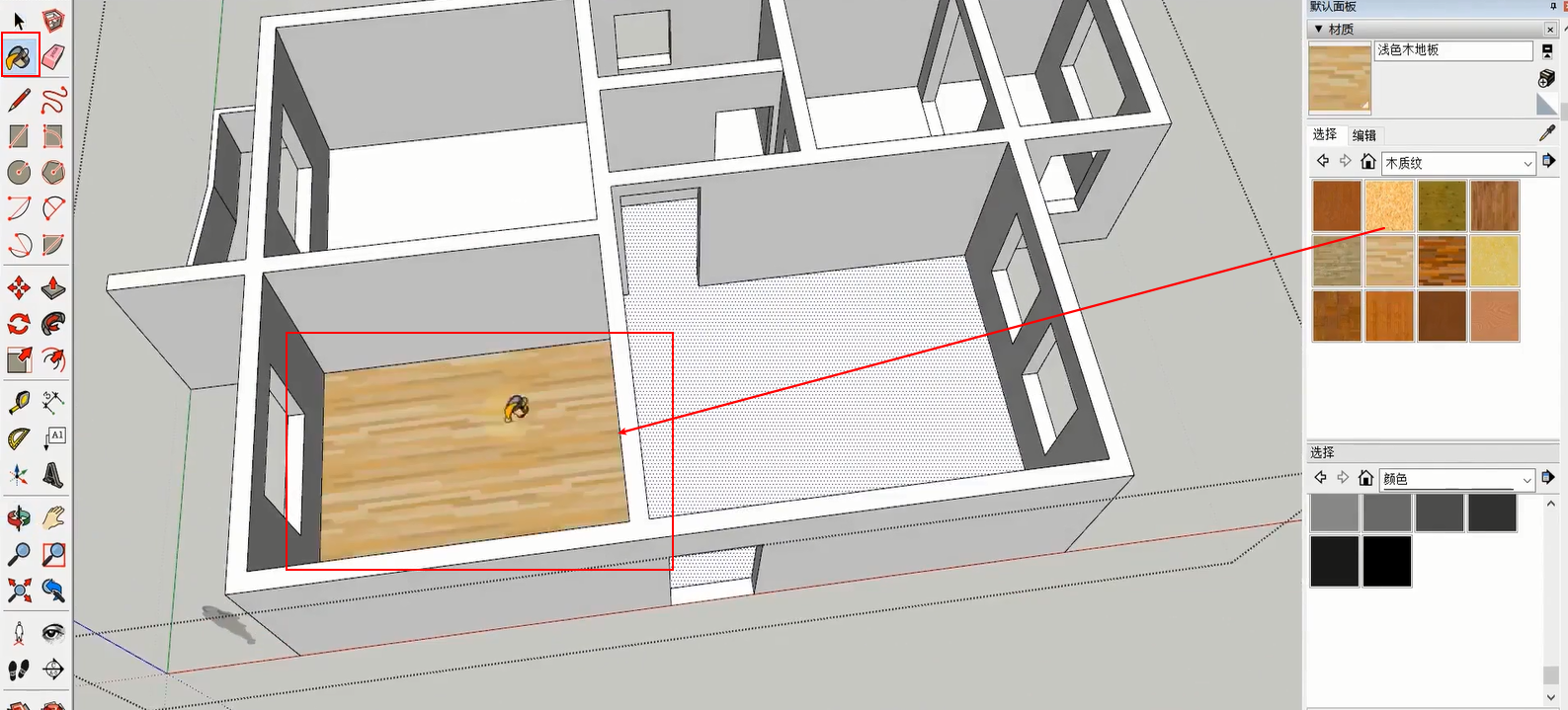

• 下面就是放贴图了，根据喜好把贴图放好

  这绘制完呢是这样的【模拟贴好地砖和过门石哈】


• 开始测量尺寸
  如，测量客厅尺寸，选择右边使用的材质-右键-面积【这种会自动计算出所有这种贴面材质的总面积哈】

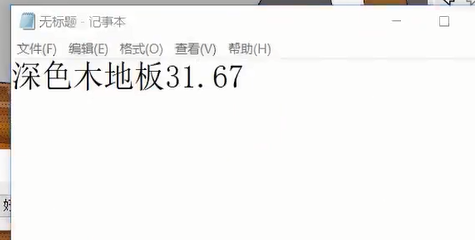

  然后再打开一个记事本，记录下来【名称最好用地板名称】

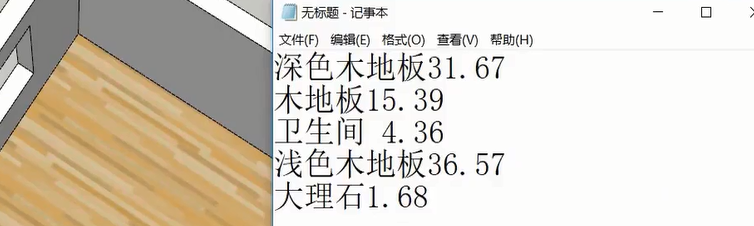

  最后全部测量并记录呢，就得到了整个地板的材质用量

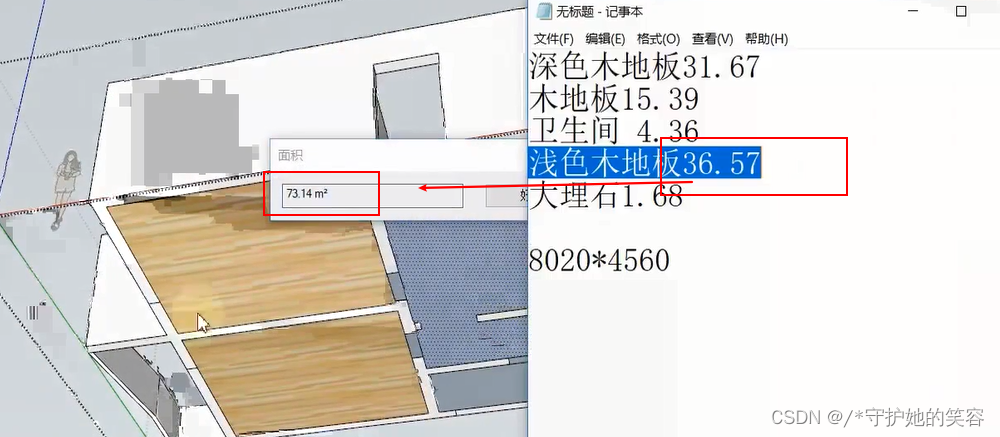

• 注：如果我们给模型背面也赋予了材质，那么此时这个面积会被x2的。。。

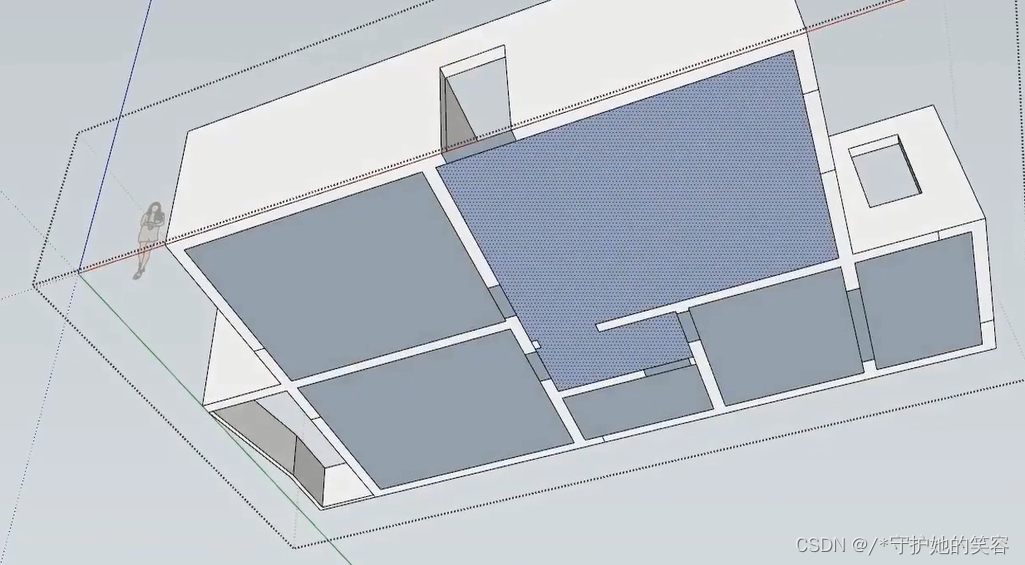

  反面也就是最下面，如下

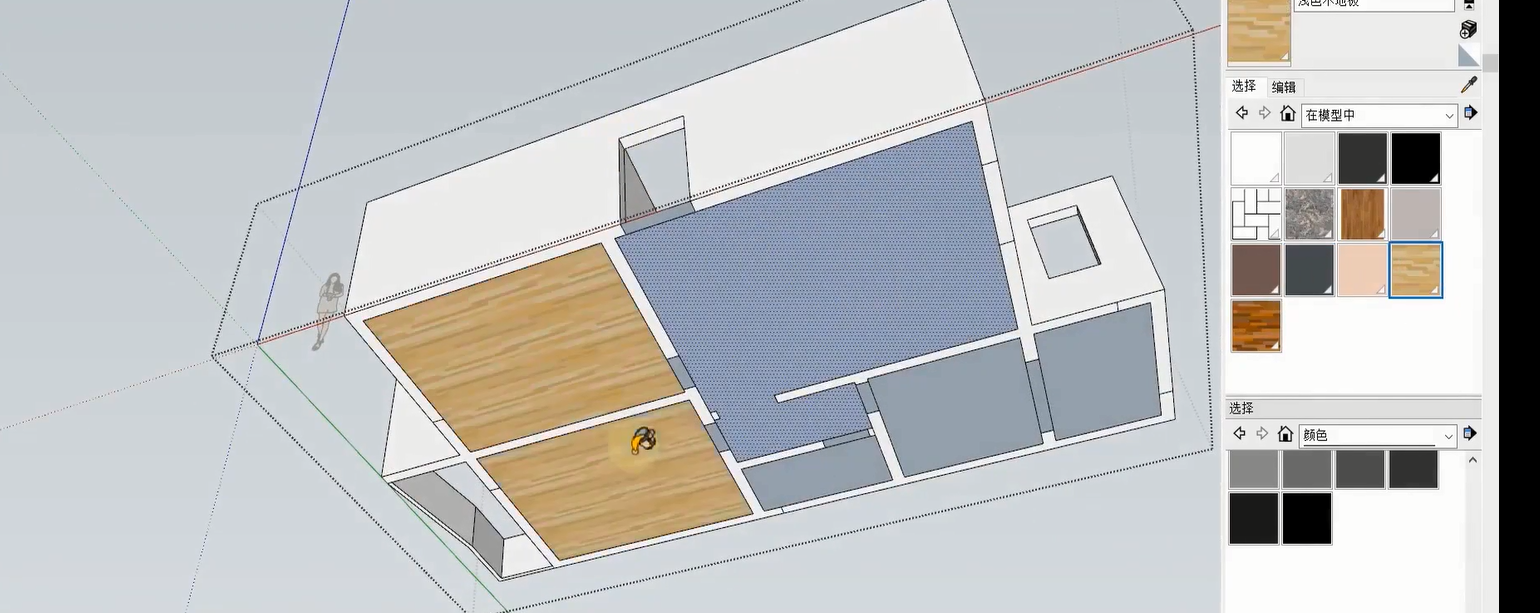

  现在我们给反面的2个房间也贴上和上面一样的材质

  现在呢面积就翻倍了


材质编辑面板说明

吸附材质【材质替换】

• 吸附材质就是材质替换，就是再一个场景中，b的贴面替换为a贴面。
  图标是这个

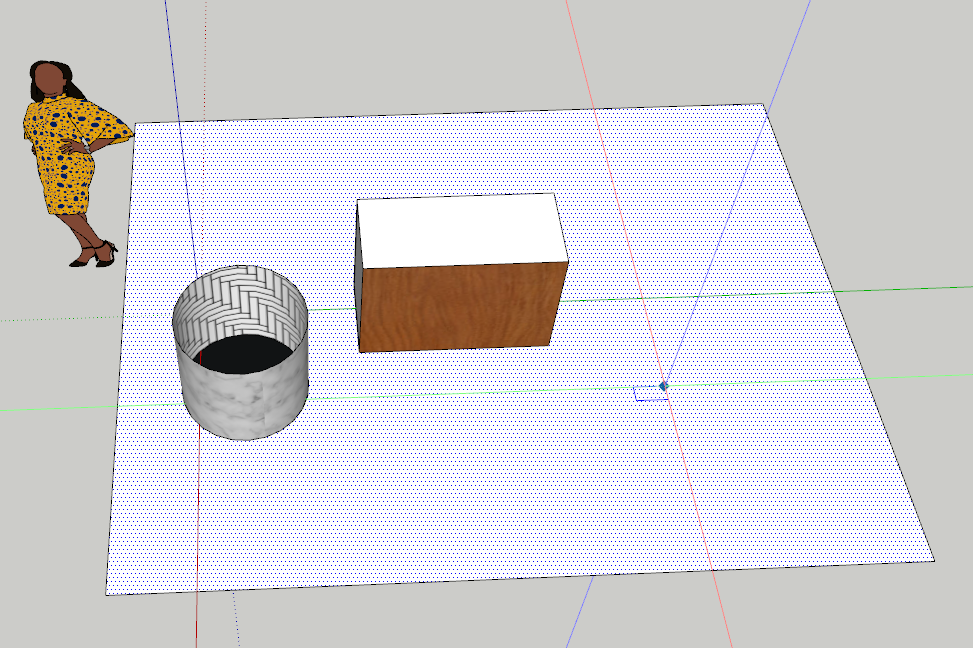

• 如，我现在想把右边面板的材质替换为左边顶面的材质

  查看材料：如果需要复制的材料贴面是组件，需要进入到内部，然后点击样本颜料图标，点击需要吸附的材料，上面就会显示出来了


• 使用：

  • 1、选择需要被替换的材料
  • 2、然后点击样本颜料
  • 3、点击需要替换的材料
  • 4、然后再点击选中的材料就可以被替换了

• 下面开始替换，选择需要被替换的材料

  选择后呢点击样本颜料，点击需要替换的材料，此时鼠标就自动变成颜料图案了，此时直接点击需要替换的材料就好了

  替换成功后


• 上面呢就是对吸附工具的使用说明，这个呢非常的实用，后面场景中需要用到相同贴面的，都建议用这个吸附，如果直接选择贴面的话，会有样式差别的。。。
  其实我们可以用快捷键来使用的
  点击 材质 工具以后，此时按住alt【此时鼠标会变成吸管工具了（一只笔的样子）】直接点击我们需要吸附的地方，然后再次点击需要被吸附的面，就可以实现快速的吸附材质了。。。。

• 如下，我用快捷键替换
  选择吸附工具，按住alt点击顶面

  然后点击下面需要被替换的地方，就可以了


拾色器

颜色查看

• 这个拾色器呢是材质的颜色， 有2个地方可以查看。
  • 地方1

  • 地方2
    编辑，但这个地方要刚上色一个地方的时候才可以编辑，否则这个地方是灰色的。


创建颜色的4种模式说明

• 点击创建材质


  色轮里面有有如下几种模式，模式不同应用场景不同，我下面分开说明


色轮

这种选纯色颜色很方便的，左边呢是选择颜色的，右边呢是选择深浅的【上拉是浅，下拉是深】

HLS

• HLS呢有3种基本色
  • H：表示的是色相，也就是我们显示生活中的 红黄蓝率 这些【H后面呢也有颜色预选可以看到的】
  • S：表示饱和度高或者饱和度低【左是浅，右是深】
  • L：表示的是亮度【右是亮，左是暗】

HSB

• HLS呢有3种基本色
  • H：表示的是色相，也就是我们显示生活中的 红黄蓝率 这些【H后面呢也有颜色预选可以看到的】
  • S：表示饱和度高或者饱和度低【左是浅，右是深】
  • B：表示的是明度【右是明，左是暗】
• 这个模式主要是用于调节非饱和的颜色
  假如我们场景中有一个颜色的饱和度不是很高，我们就可以用这个来调


RGB

• 这个模式呢用的可能就比较多了，脑补取色的话，如，我们弄个皮肤色，我们可以先用色轮选个大概的皮肤黄色，然后再切换到RGB微调嘛
  下面有RGB三种颜色

  • R：表示的是红色
  • G：表示的是绿色
  • B：表示的是蓝色


• 这种呢，我们调整任意一种颜色数值，另外2个会跟着变化，但一般用RGB的话，都是固定数值的多，这数值咋来呢？看下面示例

示例：别处获取RGB颜色并添加【纯色】

假如我们有下面这个图，我们需要其颜色，但不需要其纹理，我们可以导入到ps种，用ps中的拾色器获取这个颜色，然后点击这个颜色，就可以看到RGB的数值了【这只是一个方法而已，真使用起来的话下面颜色匹配更方便哈】

然后回到草图大师中，输入这些数值就可以了

然后点击好，就赋予颜色了

颜色编辑

• 如，我们先给一个物体上色

• 然后编辑这个颜色
  材质中的编辑即可【编辑颜色的方式呢可以用上面我们说明的4种方法，按需灵活使用嘛】
  如下，我就随便修改了下数值。。。


颜色匹配

• 颜色匹配呢，就是我们给a上了一个色，但我们不满意这个颜色，我们想让a的颜色变成屏幕上的其他颜色【如场景内人物的颜色，也可以是软件外但屏幕内的颜色】，有2个图标
  • 1、匹配模型中 的颜色，这个就只能取模型中的颜色了。

  • 2、这个呢是取屏幕的颜色，可以先把当前软件缩小，然后点击这个取色，此时就可以点击软件以外的颜色了。

    如，我直接取我电脑桌面的颜色


贴图比例【纹理修改】

• 纹理修改
  修改纹理呢和颜色那再同一个界面。。。。

• 纹理数值调了，纹理也就变了

• 上面可以看出来，我们调整横，竖会自动跟着变化，这是因为我们锁定了这个比例，如果我们不想锁定比例，可以直接点击尺寸后面的锁。。。
  断开以后就不是锁定的了

• 此时再调整一下
  此时就可以自由调整了
