FPGA串口通信
前面写的串口通信模块，没有通用性，这里写一个可以通用的串口模块，但凡以后需要串口通信的，就可以直接拿过来用。
1. 串口接收模块
| 信号名称 | I/O | 位数 | 功能描述 |
| clk | I | 1 | 系统时钟50MHz |
| rst_n | I | 1 | 系统复位 |
| rs232_tx | I | 1 | 串口串行数据发送数据口 |
| baud_set | I | 3 | 波特率选择信号 |
| data_byte | O | 8 | 并行数据输出 |
| rx_done | O | 1 | 接收1字节数据完成标志 |
代码如下：UART_Byte_Rx.v
//-------------------------------------------------------------------
//https://blog.csdn.net/qq_33231534 PHF的CSDN
//File name: UART_Byte_Rx.v
//Last modified Date: 2020/5/22
//Last Version:
//Descriptions: 工业级别串口数据接收模块，防干扰。对每位数据内部采样16个点，
// 对中间6位数据进行判定数据是1还是0
//-------------------------------------------------------------------
module UART_Byte_Rx(
input clk ,//系统时钟50MHz
input rst_n ,//系统复位
input rs232_tx ,//串口串行数据发送数据口
input [ 2: 0] baud_set ,//波特率选择信号
output reg [ 7: 0] data_byte ,//并行数据输出
output reg rx_done //接收1字节数据完成标志，rx_done可以作为输出有效信号使用
);
reg [ 13: 0] baud_c ;//波特率对应计数次数(4800bps-10416),(9600bps-5208),(19200bps-2604),
//(38400bps-1302),(57600bps-868),(115200bps-434)
reg rs232_tx_ff0 ;
reg rs232_tx_ff1 ;
reg rs232_tx_ff2 ;
wire tx_neg_flag ;
reg add_flag ;
reg [ 13: 0] cnt0 ;
reg [ 3: 0] cnt1 ;
reg [ 9: 0] cnt2 ;
reg [ 3: 0] cnt3 ;
reg [ 2: 0] cnt_0 ;
reg [ 2: 0] cnt_1 ;
wire add_cnt0 ;
wire end_cnt0 ;
wire add_cnt1 ;
wire end_cnt1 ;
wire add_cnt2 ;
wire end_cnt2 ;
wire add_cnt3 ;
wire end_cnt3 ;
//查找表
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
baud_c <= 5208;
end
else begin
case(baud_set)
0: baud_c = 14'd10416;
1: baud_c = 14'd5208 ;
2: baud_c = 14'd2604 ;
3: baud_c = 14'd1302 ;
4: baud_c = 14'd868 ;
5: baud_c = 14'd434 ;
default:baud_c = 14'd5208 ;//默认9600bps
endcase
end
end
//打两拍 防止亚稳态，同时scan negedge
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
rs232_tx_ff0 <= 1;
rs232_tx_ff1 <= 1;
rs232_tx_ff2 <= 1;
end
else begin
rs232_tx_ff0 <= rs232_tx;
rs232_tx_ff1 <= rs232_tx_ff0;
rs232_tx_ff2 <= rs232_tx_ff1;
end
end
//扫描下降沿
assign tx_neg_flag = rs232_tx_ff2 && !rs232_tx_ff1;
//计数标志信号
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
add_flag <= 0;
end
else if(tx_neg_flag) begin
add_flag <= 1;
end
else if(rx_done)begin
add_flag <= 0;
end
end
//计数器，计数1bit数据长度
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt0 <= 0;
end
else if(add_cnt0)begin
if(end_cnt0)
cnt0 <= 0;
else
cnt0 <= cnt0 + 1'b1;
end
end
assign add_cnt0 = add_flag;
assign end_cnt0 = add_cnt0 && cnt0==baud_c-1;
//计数器，计数8位接收数据长度
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt1 <= 0;
end
else if(add_cnt1)begin
if(end_cnt1)
cnt1 <= 0;
else
cnt1 <= cnt1 + 1'b1;
end
end
assign add_cnt1 = end_cnt0;
assign end_cnt1 = add_cnt1 && cnt1== 8;
//比特内部采样点时钟计数
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt2 <= 0;
end
else if(add_cnt2)begin
if(end_cnt2)
cnt2 <= 0;
else
cnt2 <= cnt2 + 1'b1;
end
end
assign add_cnt2 = add_flag;
assign end_cnt2 = add_cnt2 && (cnt2== (baud_c/16)-1 || end_cnt0);
//一个bit数据中16个采样点计数
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt3 <= 0;
end
else if(add_cnt3)begin
if(end_cnt3)
cnt3 <= 0;
else
cnt3 <= cnt3 + 1'b1;
end
end
assign add_cnt3 = add_cnt2 && cnt2== (baud_c/16)-1;
assign end_cnt3 = end_cnt0 || (end_cnt2 && cnt3==16-1);
//比特内选取6个采样点是0或1计数
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
cnt_0 <= 0;
cnt_1 <= 0;
end
else if(add_flag) begin
if(cnt3>=6 && cnt3<=11)begin
if(cnt2==baud_c/16/2 && rs232_tx_ff1==0)
cnt_0 <= cnt_0 + 1'b1;
else if(cnt2==baud_c/16/2 && rs232_tx_ff1==1)
cnt_1 <= cnt_1 + 1'b1;
end
else if(end_cnt0)begin
cnt_0 <= 0;
cnt_1 <= 0;
end
end
else begin
cnt_0 <= 0;
cnt_1 <= 0;
end
end
//输出并行数据data_byte
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
data_byte <= 0;
end
else if(end_cnt0 && cnt1>0 && cnt1 <9) begin
if(cnt_0 >= cnt_1)
data_byte[cnt1-1] = 0;
else if(cnt_0 < cnt_1)
data_byte[cnt1-1] = 1;
end
end
//输出接收完成标志信号
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
rx_done <= 0;
end
else if(end_cnt1) begin
rx_done <= 1;
end
else begin
rx_done <= 0;
end
end
endmodule测试代码如下：
`timescale 1 ns/ 1 ns
module UART_Byte_Rx_tb();
// constants
// test vector input registers
reg [2:0] baud_set;
reg clk;
reg rs232_rx;
reg rst_n;
// wires
wire [7:0] data_byte;
wire rx_done;
parameter clk_period = 20;
// assign statements (if any)
UART_Byte_Rx i1 (
// port map - connection between master ports and signals/registers
.baud_set(baud_set),
.clk(clk),
.data_byte(data_byte),
.rs232_rx(rs232_rx),
.rst_n(rst_n),
.rx_done(rx_done)
);
initial clk = 0;
always #(clk_period/2) clk = ~clk;
initial begin
#1;
rst_n = 0;
baud_set = 0;
rs232_rx = 1;
#(clk_period*5);
rst_n = 1;
baud_set = 3'd1;
#(clk_period*3);
repeat(1)begin
//发送0000_1010
rs232_rx = 0;
#(clk_period*5208);
rs232_rx = 0;
#(clk_period*5208*4);
rs232_rx = 1;
#(clk_period*5208);
rs232_rx = 0;
#(clk_period*5208);
rs232_rx = 1;
#(clk_period*5208);
rs232_rx = 0;
#(clk_period*5208);
rs232_rx = 1;
#(clk_period*5208);
//发送1000_0101
rs232_rx = 0;
#(clk_period*5208);
rs232_rx = 1;
#(clk_period*5208);
rs232_rx = 0;
#(clk_period*5208*4);
rs232_rx = 1;
#(clk_period*5208);
rs232_rx = 0;
#(clk_period*5208);
rs232_rx = 1;
#(clk_period*5208);
rs232_rx = 1;
#(clk_period*5208);
end
#(clk_period*50);
$stop;
end

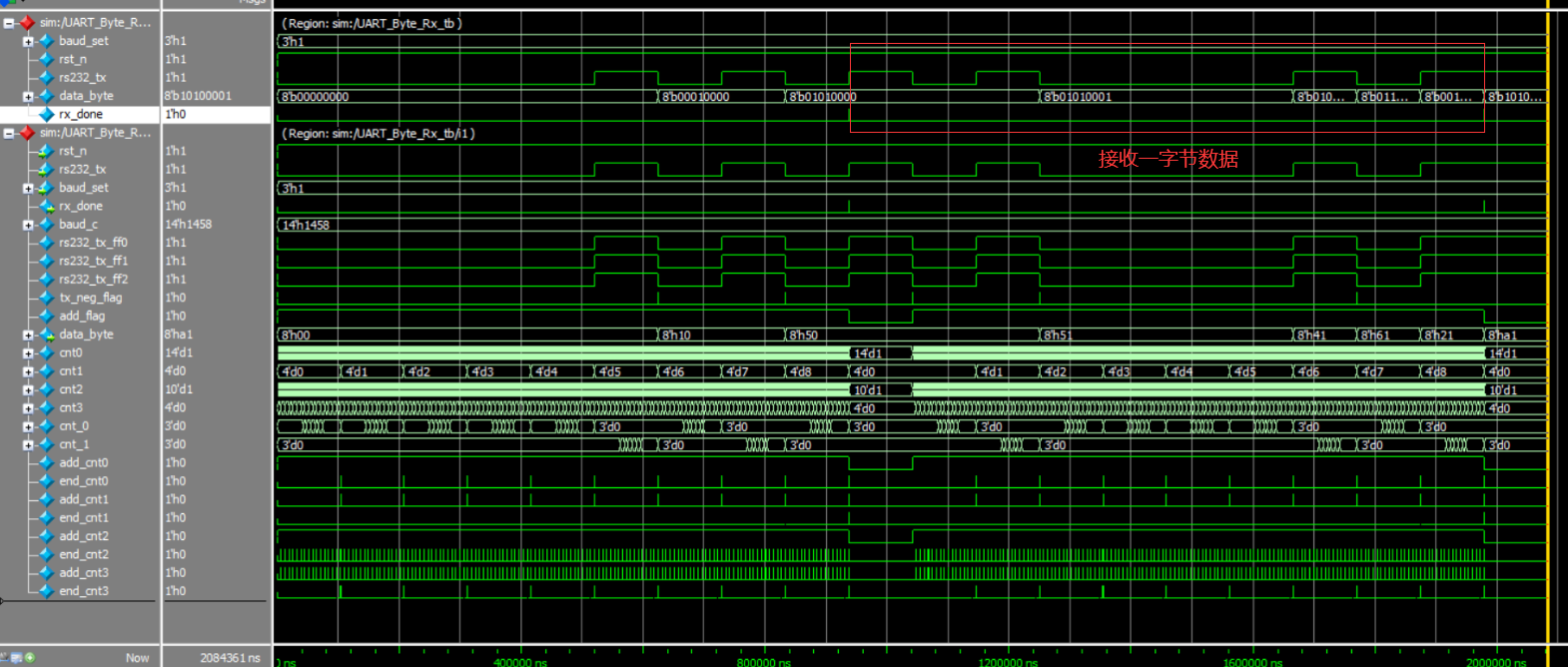

endmodule其仿真图形如下：
2. 串口发送模块
这里和串口接收模块对应，发送的是8位数据，外加1位起始位和1位停止位。该模块接口信号列表如下：
| 信号名称 | I/O | 位数 | 功能描述 |
| clk | I | 1 | 系统时钟50MHz |
| rst_n | I | 1 | 系统复位 |
| send_en | I | 1 | 发送使能 |
| data_byte | I | 8 | 发送的数据 |
| baud_set | I | 3 | 波特率设置 |
| rs232_tx | O | 1 | FPGA将数据转换成串行数据发出 |
| tx_done | O | 1 | 发送数据完毕标志 |
| uart_state | O | 1 | 串口发送状态，1为忙，0为空闲 |
代码如下：Uart_Byte_Tx.v
//-------------------------------------------------------------------
//https://blog.csdn.net/qq_33231534 phf的CSDN
//File name: Uart_Byte_Tx.v
//Last modified Date: 2020/5/22
//Last Version:
//Descriptions: 串口发送模块，8位数据位、1位起始位和1位停止位、无校验位
//-------------------------------------------------------------------
module Uart_Byte_Tx(
input clk , //系统时钟
input rst_n , //系统复位
input send_en , //发送使能
input [ 7 : 0 ] data_byte , //发送的数据
input [ 2 : 0 ] baud_set , //波特率设置
output reg rs232_tx , //FPGA将数据转换成串行数据发出
output reg tx_done , //发送数据完毕标志
output reg uart_state //串口发送状态，1为忙，0为空闲
);
reg [ 13: 0] baud_c ;//(4800bps-10416),(9600bps-5208),(19200bps-2604),
//(38400bps-1302),(57600bps-868),(115200bps-434)
wire [ 9: 0] data_out ;
reg [ 15: 0] cnt0 ; //1bit数据长度计数
reg [ 3: 0] cnt1 ; //发送一字节数据对每个字节计数
wire add_cnt0 ; //计数器cnt0加一条件
wire add_cnt1 ; //计数器cnt1加一条件
wire end_cnt0 ; //计数器cnt0结束条件
wire end_cnt1 ; //计数器cnt1结束条件
reg [ 7: 0] data_byte_ff ; //发送使能时将发送的数据寄存下来
//波特率查找表
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
baud_c <= 5208;
end
else begin
case(baud_set)
0: baud_c = 14'd10416;
1: baud_c = 14'd5208 ;
2: baud_c = 14'd2604 ;
3: baud_c = 14'd1302 ;
4: baud_c = 14'd868 ;
5: baud_c = 14'd434 ;
default:baud_c = 14'd5208 ;//默认9600bps
endcase
end
end
//串口状态标志，0为空闲，1为忙
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
uart_state <= 0;
end
else if(send_en) begin
uart_state <= 1;
end
else if(end_cnt1)begin
uart_state <= 0;
end
else begin
uart_state <= uart_state;
end
end
//1bit数据长度计数
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt0 <= 0;
end
else if(add_cnt0)begin
if(end_cnt0)
cnt0 <= 0;
else
cnt0 <= cnt0 + 1'b1;
end
end
assign add_cnt0 = uart_state==1;
assign end_cnt0 = add_cnt0 && cnt0== baud_c-1;
//发送一字节数据对每个字节计数
always @(posedge clk or negedge rst_n)begin
if(!rst_n)begin
cnt1 <= 0;
end
else if(add_cnt1)begin
if(end_cnt1)
cnt1 <= 0;
else
cnt1 <= cnt1 + 1'b1;
end
end
assign add_cnt1 = end_cnt0;
assign end_cnt1 = add_cnt1 && cnt1== 10-1;
//串口发送结束标志
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
tx_done <= 0;
end
else if(end_cnt1) begin
tx_done <= 1;
end
else begin
tx_done <= 0;
end
end
//发送使能时将发送的数据寄存下来
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
data_byte_ff <= 0;
end
else if(send_en) begin
data_byte_ff <= data_byte;
end
end
//发送串行数据到串口
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
rs232_tx <= 1;
end
else if(uart_state && cnt0==0) begin
rs232_tx <= data_out[cnt1];
end
end
assign data_out = {1'b1,data_byte_ff,1'b0};
endmodule测试代码如下：
`timescale 1 ns/ 1 ns
module Uart_Byte_Tx_tb();
// constants
// test vector input registers
reg [2:0] baud_set;
reg clk;
reg [7:0] data_byte;
reg rst_n;
reg send_en;
// wires
wire rs232_tx;
wire tx_done;
wire uart_state;
parameter clk_period = 20;
// assign statements (if any)
Uart_Byte_Tx i1 (
// port map - connection between master ports and signals/registers
.baud_set(baud_set),
.clk(clk),
.data_byte(data_byte),
.rs232_tx(rs232_tx),
.rst_n(rst_n),
.send_en(send_en),
.tx_done(tx_done),
.uart_state(uart_state)
);
initial clk = 1;
always #(clk_period/2) clk = ~clk;
initial begin
rst_n = 0;
baud_set = 3'd1;
send_en = 0;
data_byte = 0;
#(clk_period*5);
rst_n = 1;
#(clk_period*5);
send_en = 1;
data_byte = 8'b0001_0100;
#(clk_period);
send_en = 0;
data_byte = 0;
#(clk_period*5208*15);
$stop;
end
endmodule
仿真波形如下：
仿真验证后符合设计要求。
