一、前言

本文参考：

1. https://www.bilibili.com/video/BV16t411N7RD?p=4
2. 【Altium500问】第001问-如何新建原理图库文件

二、新建工程

点击【File】->【New】->【Project…】新建一个工程

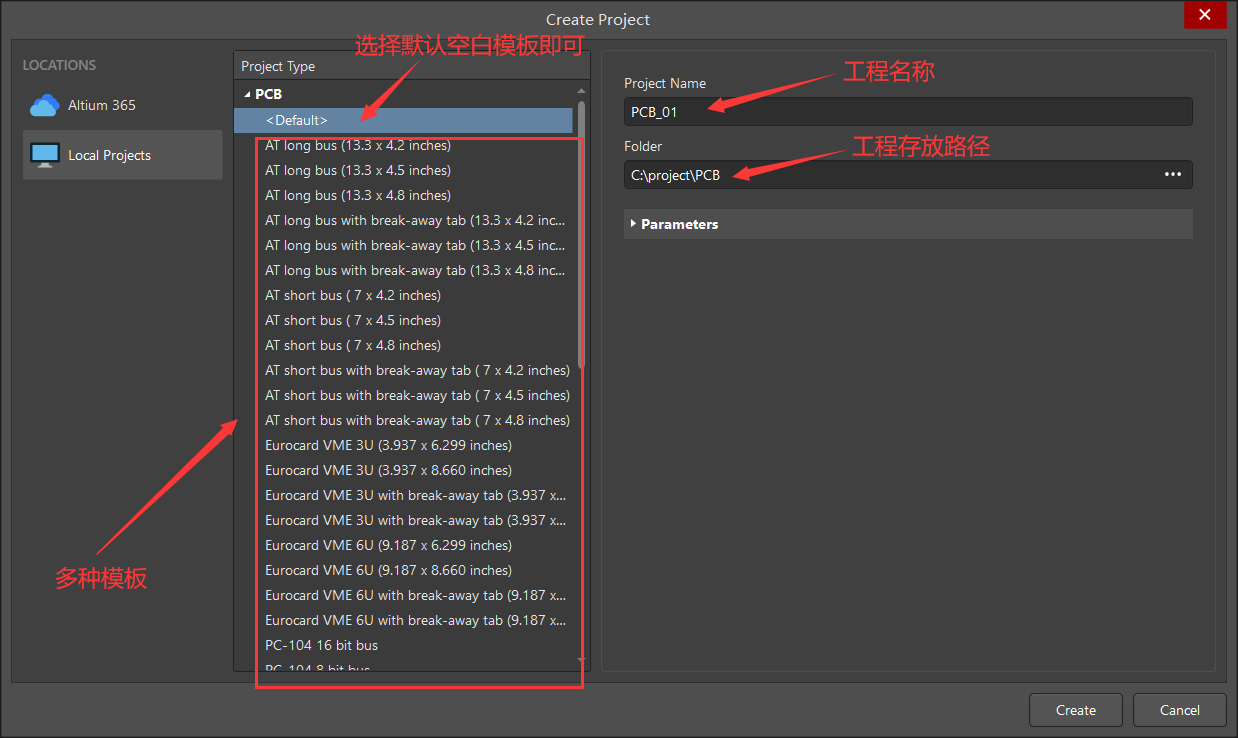

可以看到，有许多模板，我们选择默认空白模板即可，然后输入工程名称，选择工程路径，然后点击【Create】创建即可

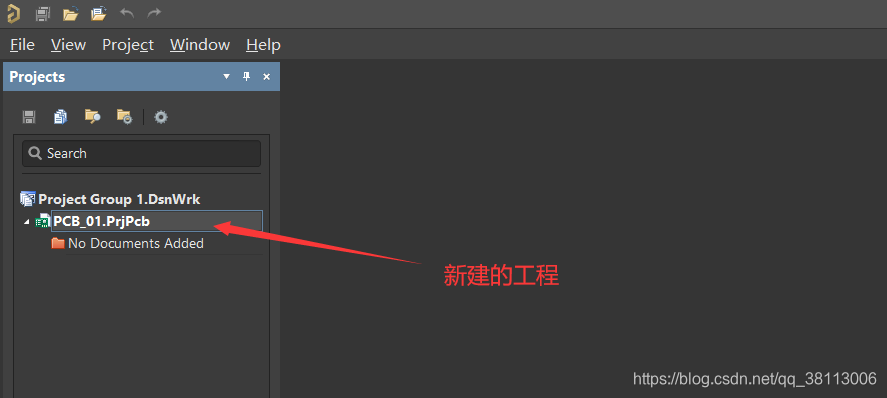

创建好后如下所示

然后我们可以在工程目录下看到已经有了工程文件

二、新建原理图库

在新建的工程上右击，新建一个原理图库

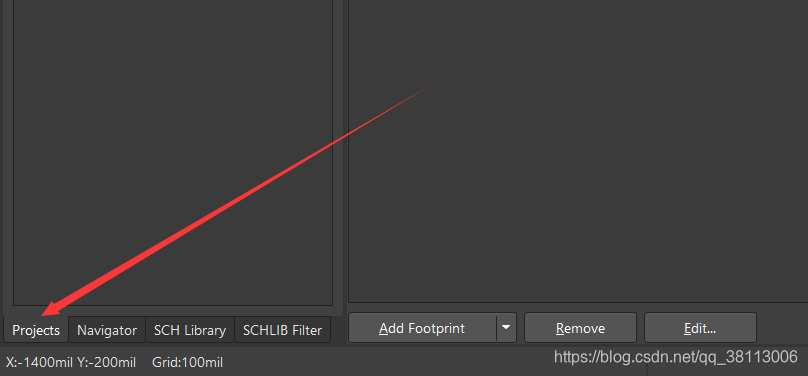

我们点击左下角的【Projects】栏，切回工程路径

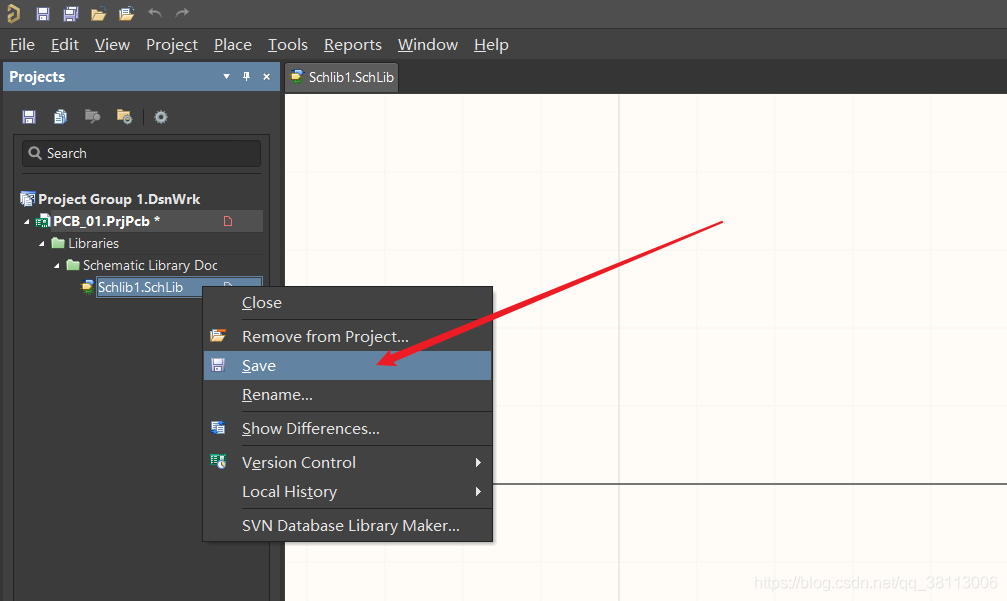

然后可以看到新建的原理图库文件，我们右击保存
然后可以对其命名，点击保存

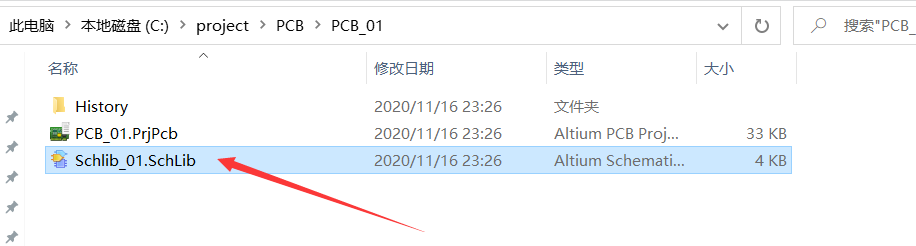

然后可以在工程目录下看到新建的【.SchLib】后缀的原理图库文件

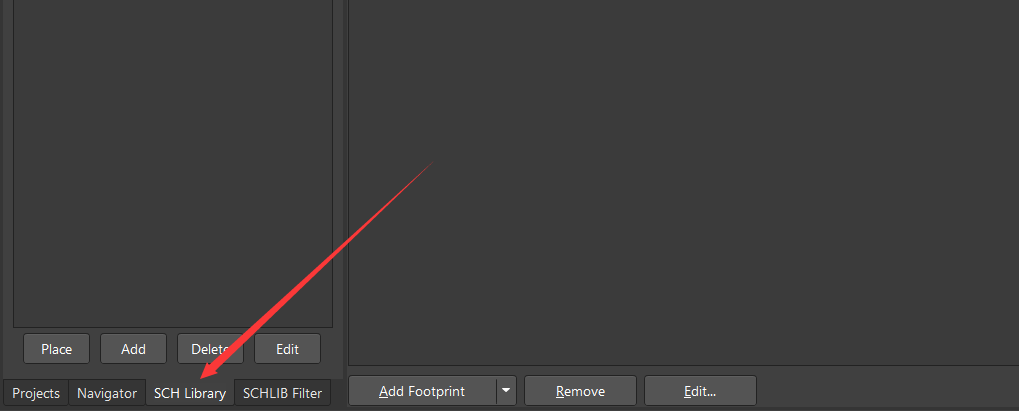

然后点击左下角的【SCH Library】切换回库文件的菜单显示

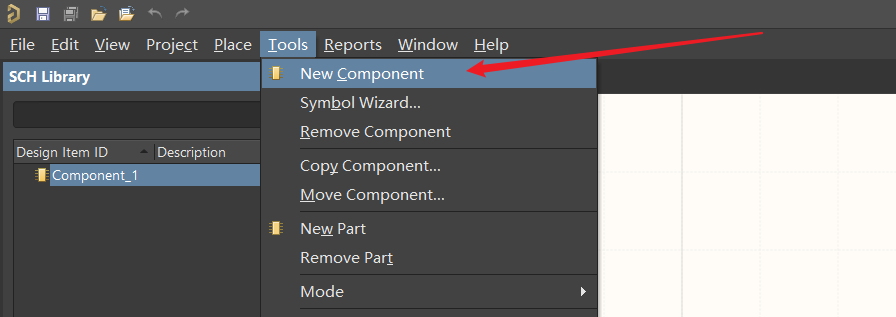

然后我们可以点击【Tools】添加新器件，可以添加多个器件

可以在添加时即对器件进行命名

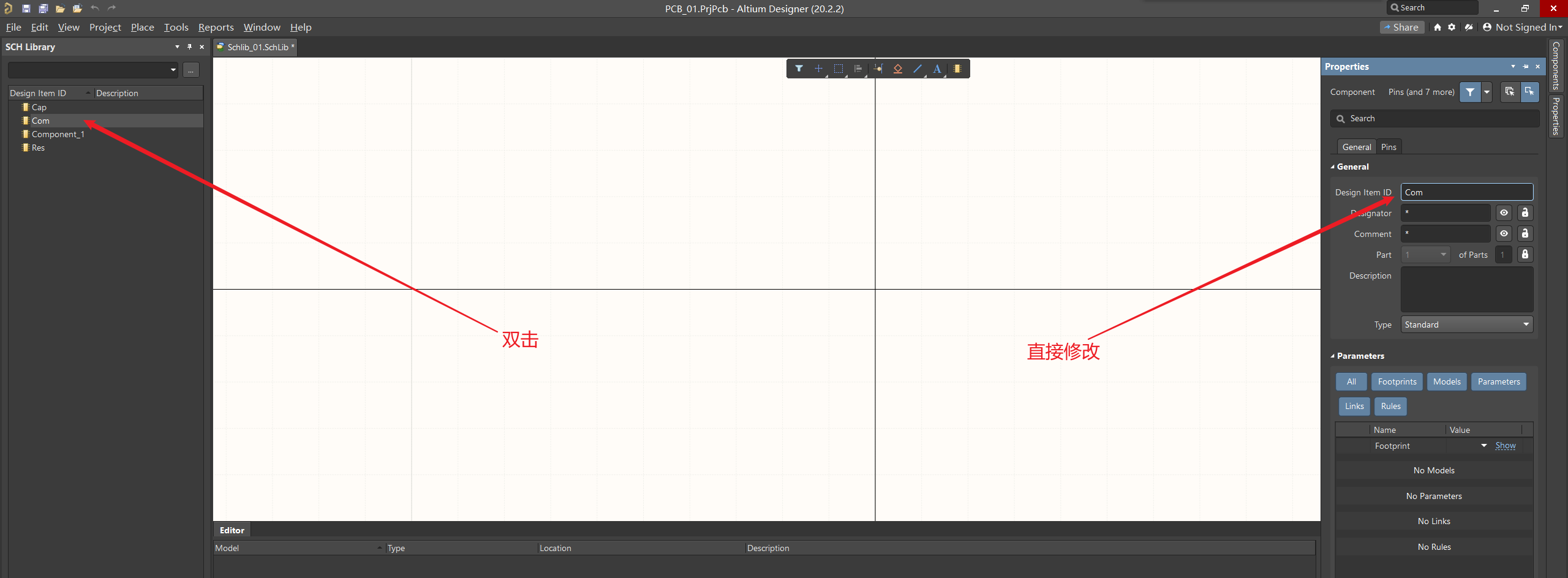

也可以双击器件，该器件的【Properties】页面，即属性栏就会出现，我们可以在其属性栏中直接修改其名称，或者称之为ID，即该器件的唯一标识符

另外，也可以点击左下角的【新建】添加新器件

三、新建PCB库

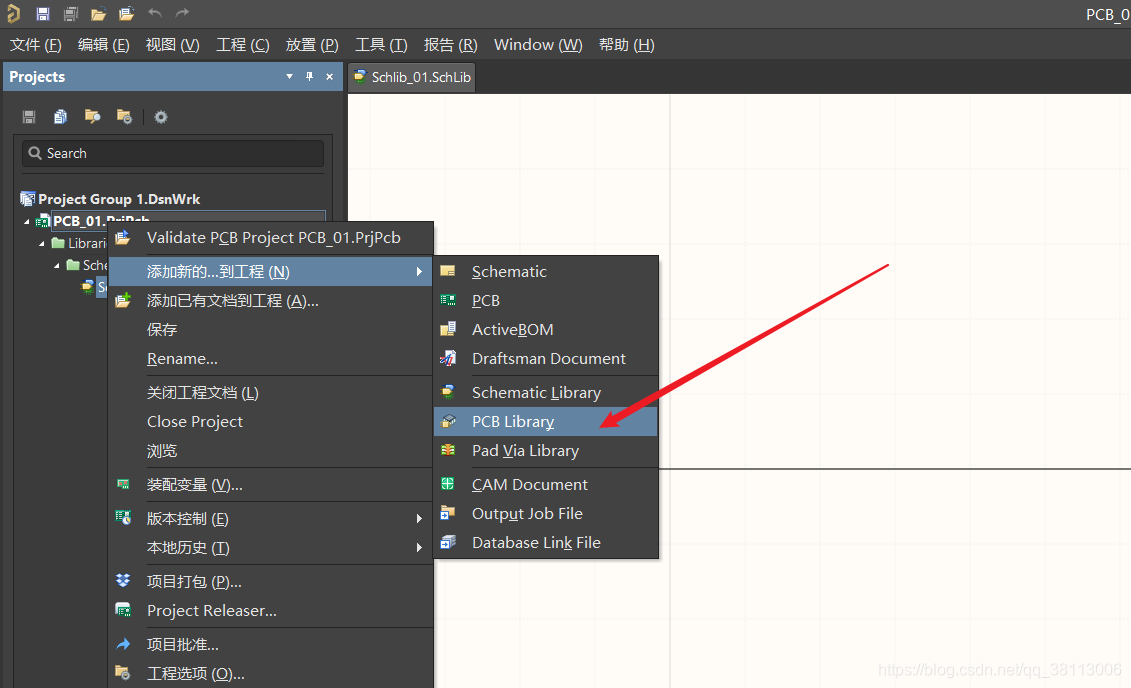

在新建的工程上右击，新建一个PCB库

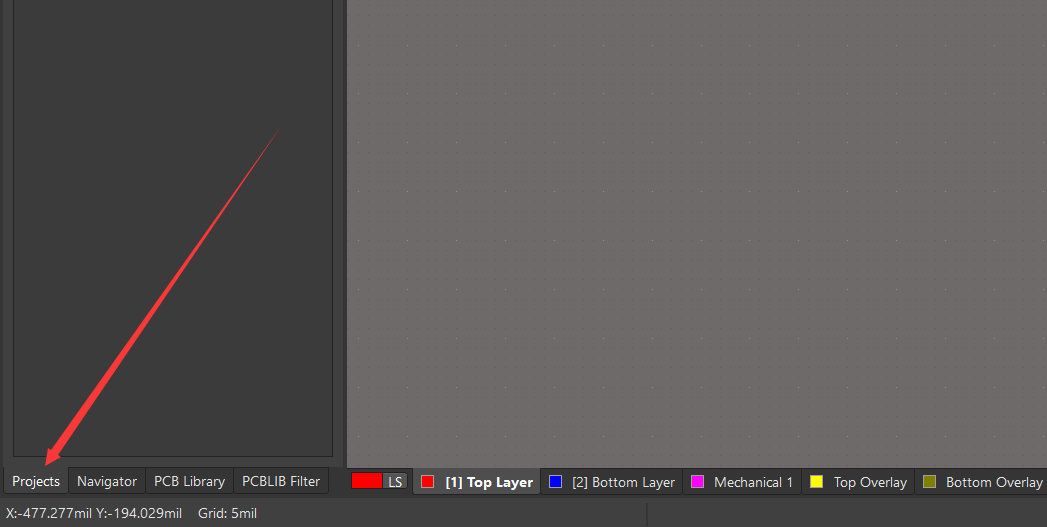

我们点击左下角的【Projects】栏，切回工程路径

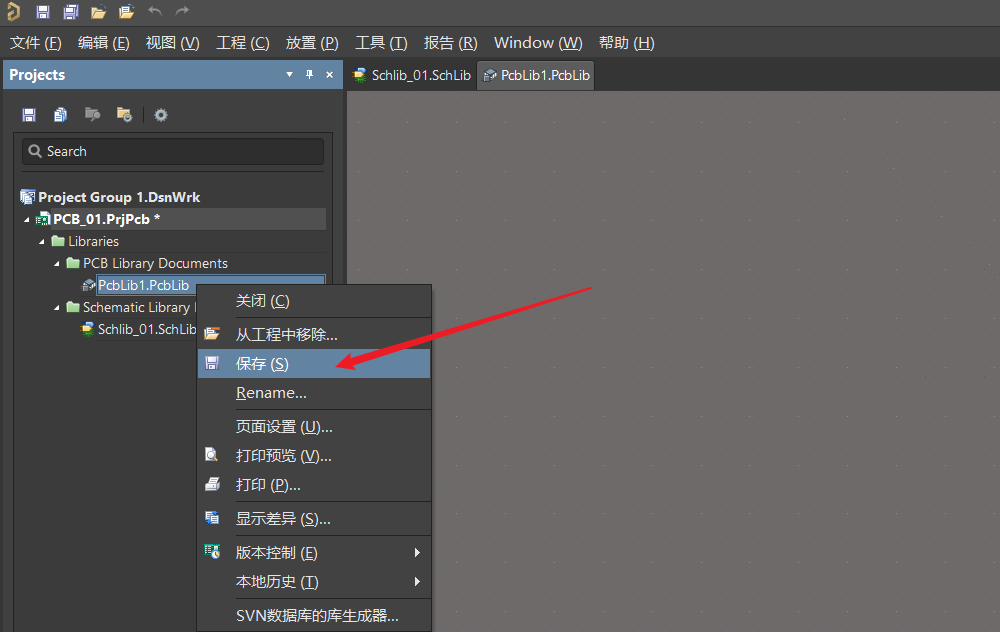

然后可以看到新建的PCB库文件，我们右击保存

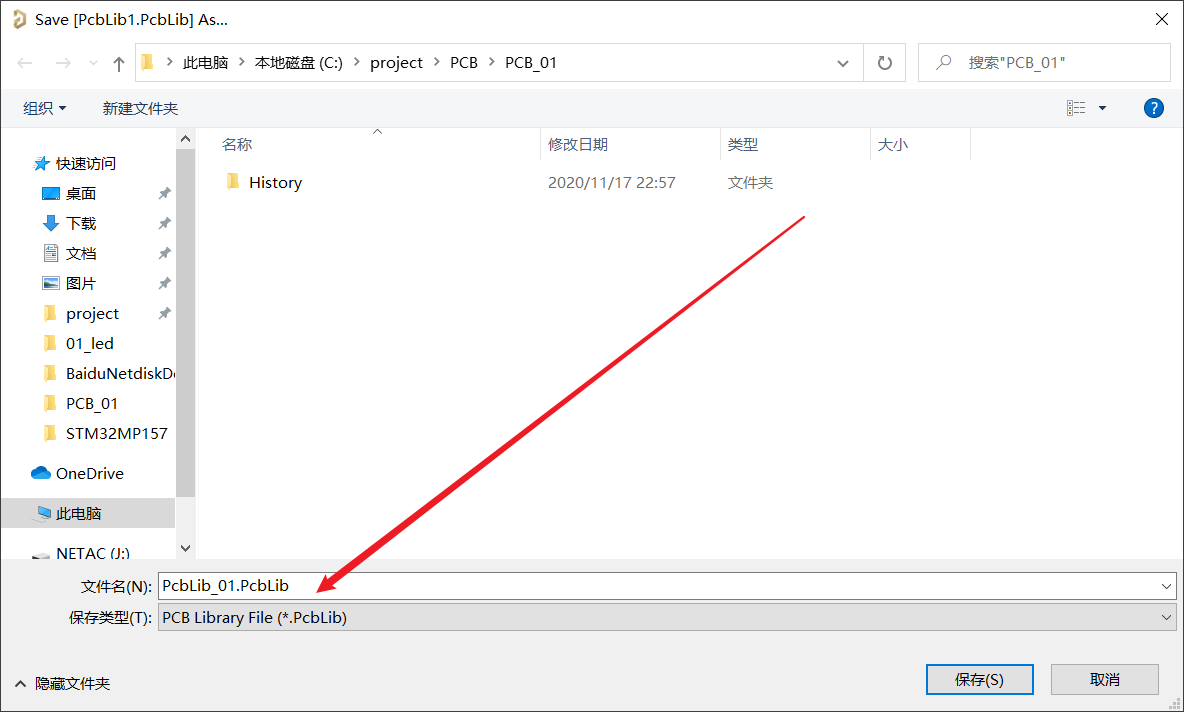

然后可以对其命名，点击保存

然后可以在工程目录下看到新建的【.PcbLib】后缀的原理图库文件

然后点击左下角的【PCB Library】切换回库文件的菜单显示

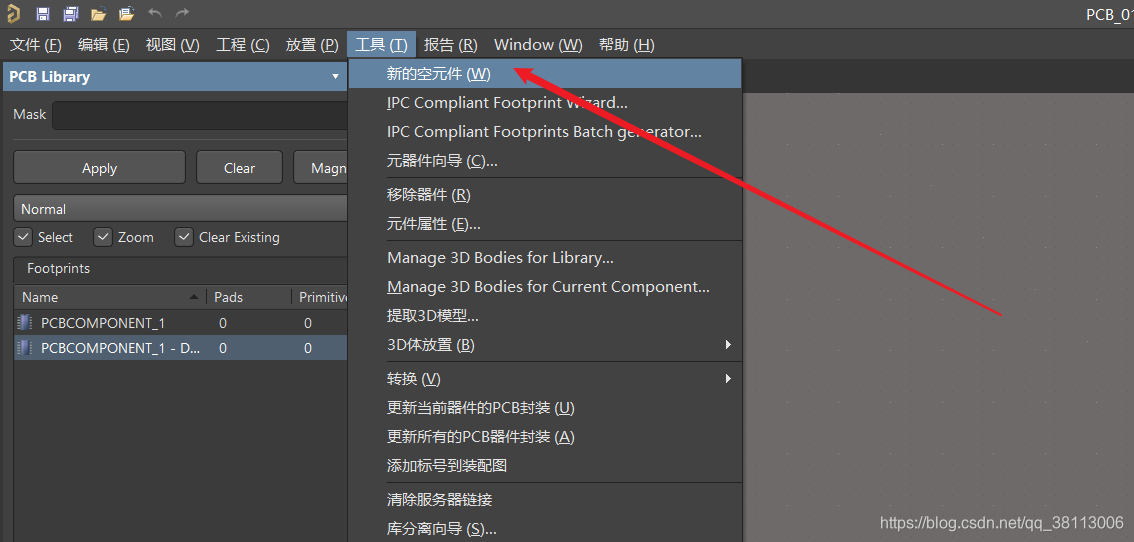

然后我们可以点击【工具】添加新器件，可以添加多个器件

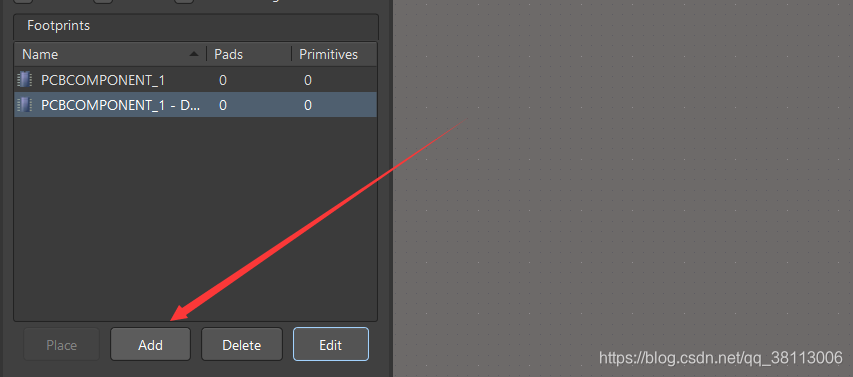

或者点击左下角的【Add】添加新器件

双击器件，可以将其重命名

或者点击【Edit】也可以进行修改

扫描二维码关注公众号，回复： 12258302 查看本文章

四、新建原理图文件

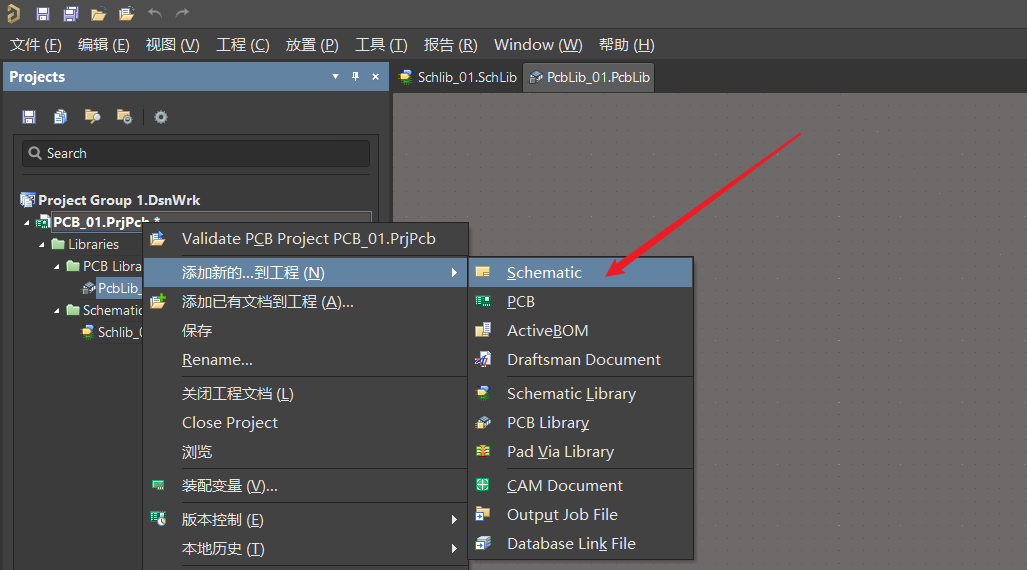

在新建的工程上右击，新建一个原理图文件

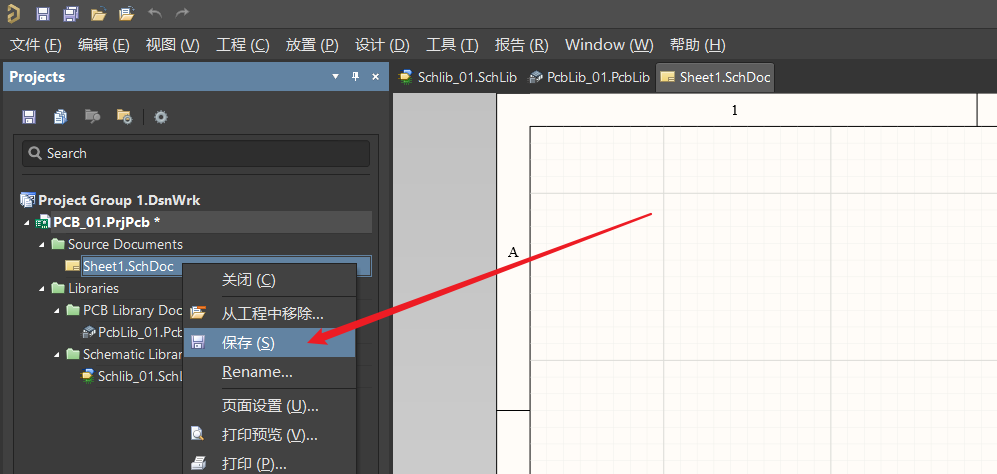

然后可以看到新建的原理图文件，我们右击保存

然后可以对其命名，点击保存

然后可以在工程目录下看到新建的【.SchDoc】后缀的原理图库文件

五、新建PCB文件

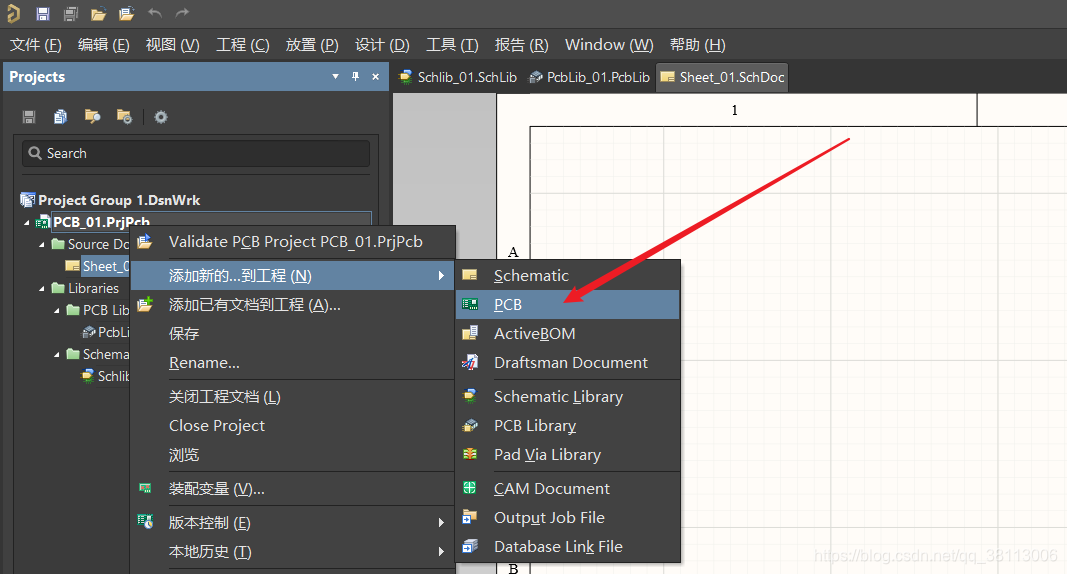

在新建的工程上右击，新建一个PCB文件

然后可以看到新建的PCB文件，我们右击保存
然后可以对其命名，点击保存

然后可以在工程目录下看到新建的【.PcbDoc】后缀的原理图库文件
