汇编语言02-标志寄存器(EFLAGS/PSW)

用来存放各种标志位，在Visual Sudio中打开标志寄存器调试界面，调试->窗口->寄存器，此时打开寄存器窗口，但是该窗口只有通用寄存器，这个时候右键，选择"标志"，然后在寄存器窗口中会显示出标志寄存器的值

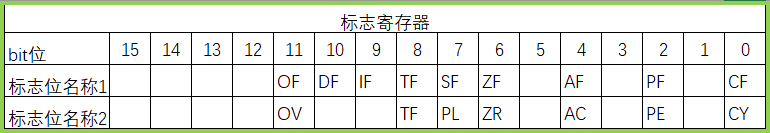

在这里插入图片描述

一：进位标志位CF（Carry Flag）也叫CY
用途1：计算指令（add等）产生的结果，最高有效位发生进位（加法）或者发生借位（减法），则将其置1，反之清0，注意，是最高位，比如一个int，最高位是32位，只有当第32位继续进位（溢出）的时候，CY会由0变1，在无符号整数运算中用来表示溢出，而OF是在有符号整数中表示溢出
用途2：在多倍精度运算中使用，可以将上次产生的进位或借位传递到下一次运算中

	int a = 0x80000000;
	int b = 0x80000000;
	_asm mov eax, a;
	_asm mov ebx, b;
	_asm add eax, ebx;// 在这里CY的值会由0变成1

	int a = 0x08000000;
	int b = 0x08000000;
	_asm mov eax, a;
	_asm mov ebx, b;
	_asm add eax, ebx;// 在这里CY的值依然是0不会改变，因为最高位没有进位

	int a = 0x80000000;
	int b = 0x70000000;
	_asm mov eax, a;
	_asm mov ebx, b;
	_asm sub eax, ebx;// eax减去ebx，8-7，没有借位，所以CY值一直是0

	int a = 0x70000000;
	int b = 0x80000000;
	_asm mov eax, a;
	_asm mov ebx, b;
	_asm sub eax, ebx;// eax减去ebx，7-8，有进位，所以CY由0变1

二：奇偶标志位PF（ParityFlag）也叫PE：计算指令（add等）产生的结果如果低8位有偶数个1，则PF为1，有奇数个1则为0

	int a = 0x10;//注意是低8位，如果是0x110，右数第三位那个1不算
	int b = 0x01;
	_asm mov eax, a;
	_asm mov ebx, b;
	// 调试的时候注意程序刚开始运行的时候，PE可能会保留之前的信息
	// 所以会出现刚执行程序的时候PE有时候是0有时候是1，这并不影响结果，但是容易造成误解
	_asm add eax, ebx;// 此处代码走完PE会变成1

三：辅助进位标志AF也叫AC
计算指令（add等）产生的结果如果右数第4个bit发生了进位或借位，则置1，否则置0，在BCD算数运算中中会被用到，此处初学千万注意，右数第4个bit，指的是2进制，像0x1111这不叫右数4个bit，这叫右数16个bit了（通俗的说就是最低字节有没有进位或借位）

	int a = 0x8;//0x8=1000,相当于右数第4个bit为1
	int b = 0x8;
	_asm mov eax, a;
	_asm mov ebx, b;
	_asm add eax, ebx;// 此处执行完毕AC会置1，因为发生了进位

	int a = 0x7;
	int b = 0x8;
	_asm mov eax, a;
	_asm mov ebx, b;
	// AC依然保持0，因为7+8=F，没有发生进位
	_asm add eax, ebx;

四：零标志位ZF（ZeroFlag）也叫ZR
计算指令（add等）产生的结果为0则置1，否则置0，注意如果两个数相加溢出了，也会置1，不管是如何得出0的，只要最终结果是0，那么ZR就会置1

	int a = 0x0;
	int b = 0x0;
	_asm mov eax, a;
	_asm mov ebx, b;
	// 下面这行代码走完之后，ZR变成1，因为0+0=0
	_asm add eax, ebx;

五：符号标志位SF（SignFlag）也叫PL
用来表示最高有效位，最高位是0，则置0，最高位是1则置1，在计算机中该标志位用来表示正负数

	int a = 0x00000000;
	int b = 0x88000000;
	_asm mov eax, a;
	_asm mov ebx, b;
	_asm add eax, ebx;//这行代码走完PL会置1

六：陷阱标志位TF
陷阱标志指的是当前是一个单步调试的状态
七：中断标志位IF
置1可屏蔽中断，后续再补上这个标志位 TODO
八：控制标志位DF（Direction），也叫方向标志
置1表示内存从高地址往低地址操作（减），置0则恰好相反
九：溢出标志位OF（Overflow）也叫OV
CF是无符号整数运算中用来表示溢出，而OF是在有符号整数中表示溢出，注意他俩的区别

	int a = 0x80000000;
	int b = 0x80000000;
	_asm mov eax, a;
	_asm mov ebx, b;
	// 发生了进位，算溢出，所以在这里OV的值会由0变成1
	_asm add eax, ebx;

	int a = 0x70000000;
	int b = 0x80000000;
	_asm mov eax, a;
	_asm mov ebx, b;
	// 发生了借位，也算溢出，所以在这里OV的值会由0变成1
	_asm add eax, ebx;
