二进制乘法器

二进制乘法器

关注我的公众号c137Lab获取更多相关内容

“手动计算乘法”

两个 $N$ 位二进制数 $X$ 和 $A={\sum }_{k=0}^{N-1}{a}_k{2}^k$ 的乘法可以用如下的方式计算：
$$P=AX=\sum _{k=0}^{N-1}{a}_k{2}^{k}X$$
不难看出，$A$ 中非零元素的多少决定了运算量（这也是为什么在介绍最佳CSD编码时提到其可以降低乘法运算量）。而上式中的计算可以看成是对 $X$ 的移位相加。

实现手动计算乘法的Verilog代码如下：

module bitMul(
	input clk,
	input rst_n,

	input [7:0] x,
	input [7:0] a,

	output reg [15:0] y
    );

reg [3:0] count;
reg [15:0] p, t;

localparam INIT = 0;
localparam MUL = 1;
localparam FINISH = 2;

reg [1:0] state;

always@(posedge clk or negedge rst_n)
begin
	if(rst_n == 1'b0)
	begin
		state <= INIT;
	end
	else
	case(state)

		INIT:
		begin
			p <= 0;
			count <= 0;
			t <= x;
			state <= MUL;
		end

		MUL:
		begin
			if(count == 3'd7)
			begin
				state <= FINISH;
				y <= p;
			end

			else
			if(a[count] == 1'b1)
			begin
				p <= p + t;
			end
			t <= t * 2'd2;
			count <= count + 1'b1;
			state <= MUL;
		end

		FINISH:
		begin
			state <= INIT;
		end

	endcase
end

endmodule

该方式实现的乘法器第一个操作数（X）是并行形式的，第二个操作数（A）是串行形式的，所以被称为串行/并行乘法器。如果两个操作数都是串行形式的，则构成了串行/串行乘法器。串行/串行乘法器只需要一个全加器，但是其状态机需要 $N^2$ 个周期，等待时间为高阶无穷大$O(N^2)$。

阵列乘法器

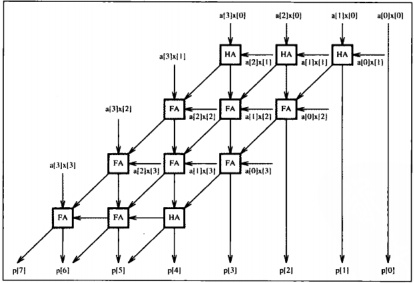

阵列乘法器（并行/并行乘法器）通过增加复杂性来换取速度，下图是一个四位阵列乘法器：

对于现代FPGA，进位计算执行的速度比计算和的速度快，因此这一方法并不可行。

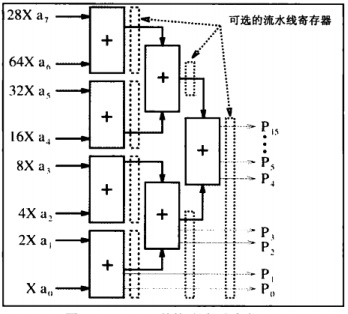

下面介绍一种效率更高的方法，相当于手动计算方法的阵列形式：

这种方法被称作二叉树乘法器，其流水线级数为 $lo{g}_2(N)$ 。

通常应用在 ASIC 中的其他乘法器体系有 Booth 乘法器和 Wallace 树乘法器，但很少用在 FPGA 相关领域中。

乘法器模块

$2N\times 2N$ 乘法器可以由 $N\times N$ 乘法器模块组成，具体方法如下式。

这种方案消耗更多时间来换取更小的资源占用，可以用于使用存储器（LUT）实现乘法器的情形。

半分方形乘法器（HSM）

降低基于 LUT 乘法器对存储器要求的另一个方法是减少输入域中的位。输入域每减少一位， LUT 字的数量就减少二分之一。$N$ 位字的平方运算的 LUT 只需要 $2^N\times 2^N$的规模（对比 $N$ 位字直接实现LUT的$2^{2N}\times 2N$）。

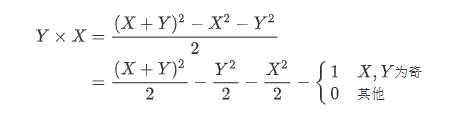

Additive Half-Square Multiplier(AHSM)

Differential Half-Square Multiplier(DHSM)

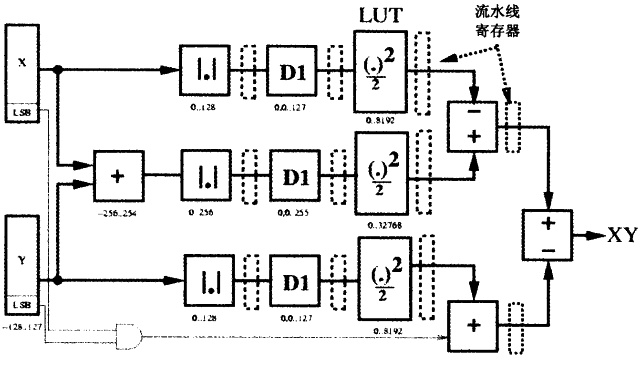

这一方法需要在 X 和 Y 均为奇数时进行校正。如果是有符号数使用 D1 编码还能继续减小规模，下图给出使用 D1 编码的 AHSM 设计。

在同样的设计中，如果使用 DHSM 方法，可以减少一个 D1 编码器的使用：

四分之一平方乘法器（QSM）

QSM 的运算方法如下：
$$XY=\frac{(X+Y{)}^2}{4}-\frac{(X-Y{)}^2}{4}$$
可以看到 QSM 不需要进行校正，除以 4 的误差在相减后被抵消。实现 QSM 需要 $N+1$ 位输入的 LUT .

基于 LUT 的乘法器降低了 LE 的数量但并没有提高 Registered Performance。

参考文献：Digital Signal Processing with Field Programmable Gate Arrays --U.Meyer-Baese
