使用Altium Designer软件绘制一个stm32最小系统的电路原理图、PCB图
操作环境
操作环境为Altium Designer 18.1.7
Altium Designer获取和安装教程点击这里
绘制stm32的最小系统的电路原理图
创建工程
打开Altium Designer，点击file–new–project–integrated library，

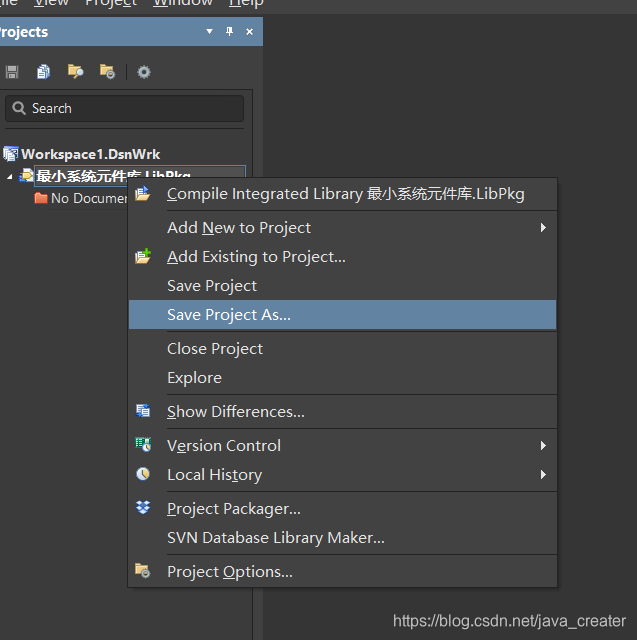

更改工程名称并保存

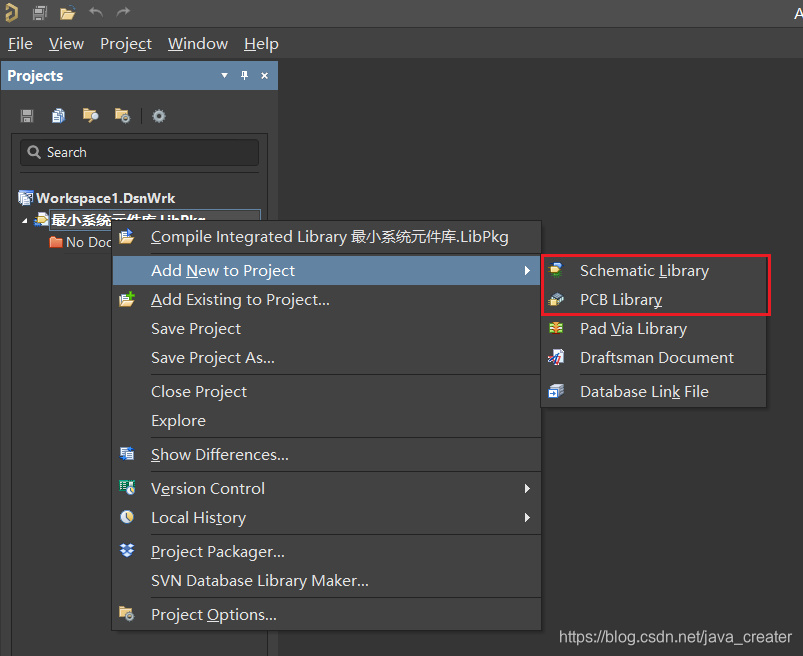

在该工程下新建sch library和pcb library
创建完成后保存工程，并为创建的库重命名
芯片PCB的封装
回到pcb library界面，选择tools
在接下来的界面点击next，下一界面选择如下

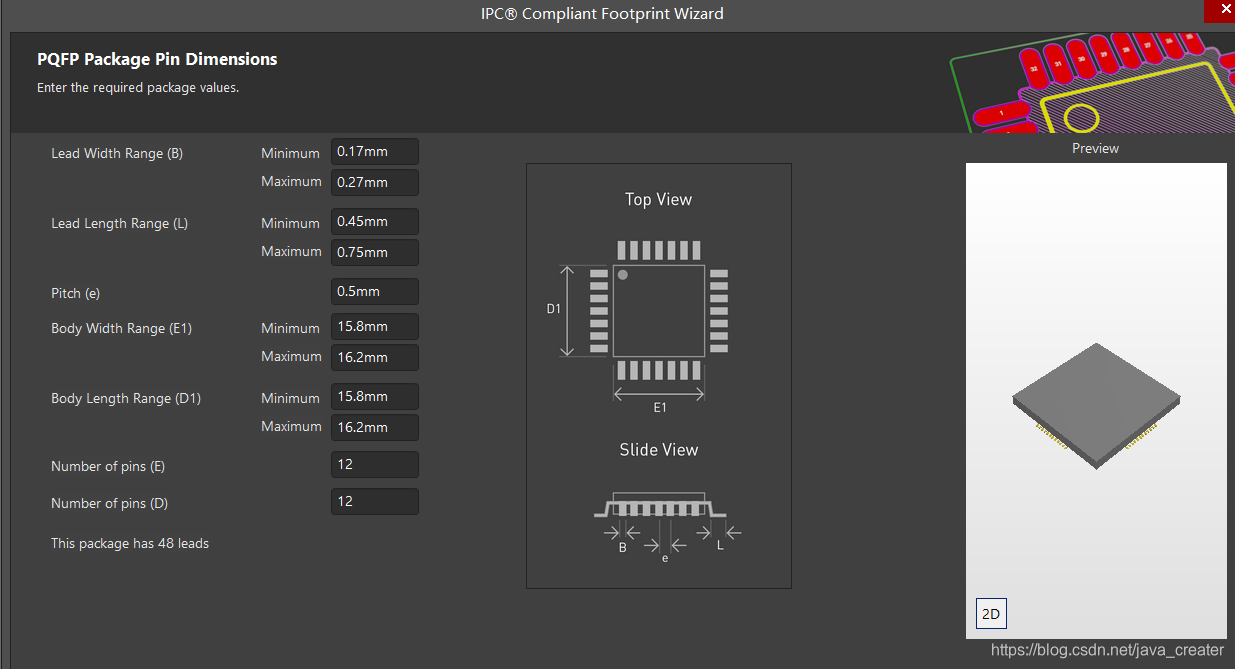

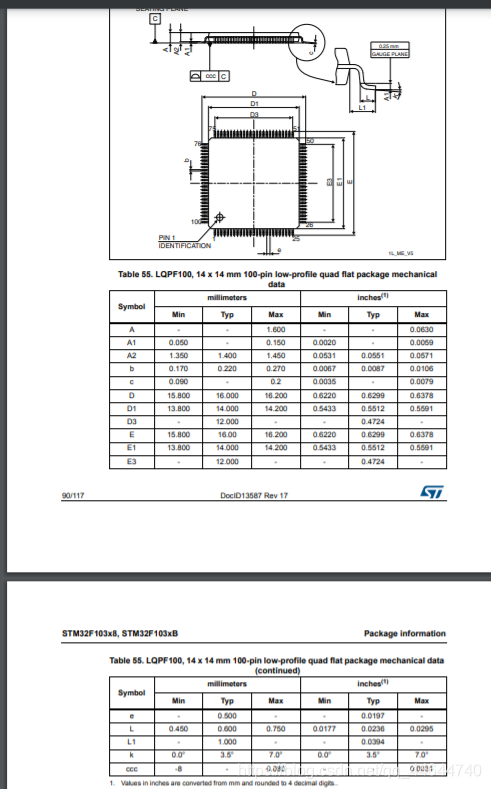

对照该图填写封装数据

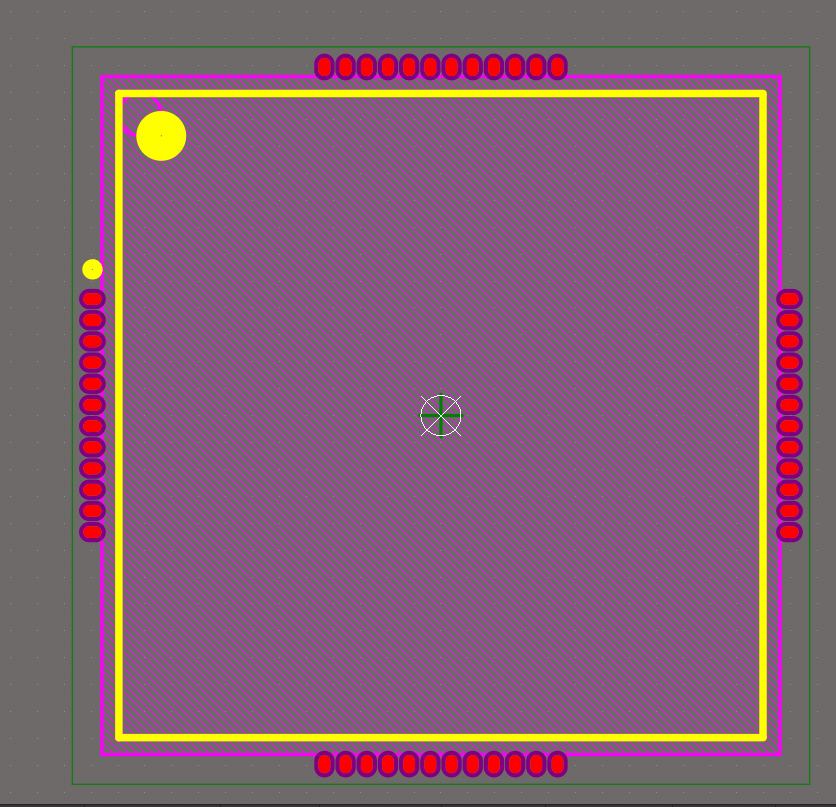

之后一直点击next，直到finish，最后的效果为：
打开stm32最小系统.SchLib，进行如下操作，添加矩形，作为将要封装的芯片

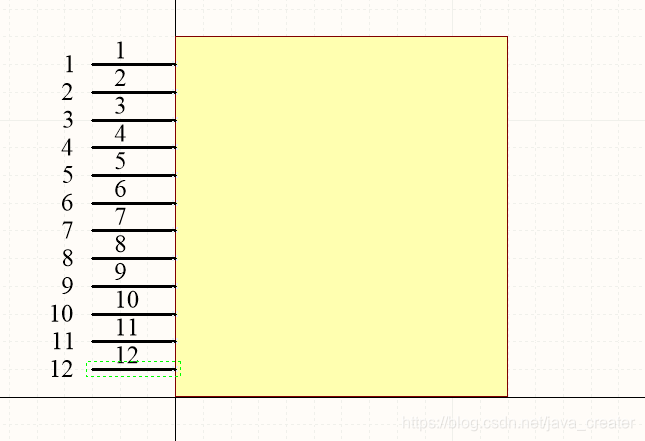

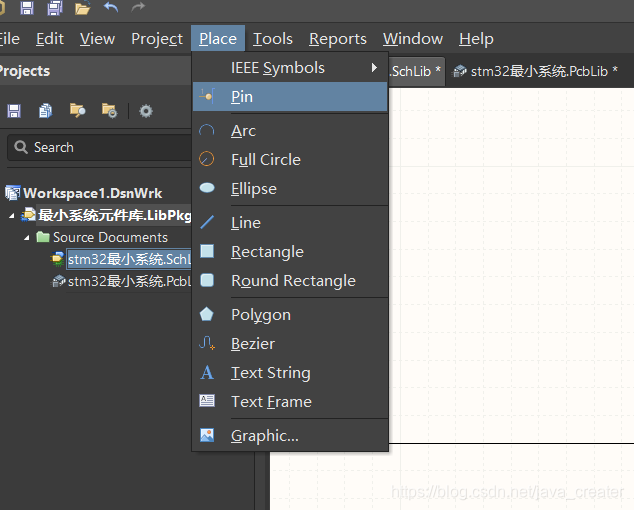

为芯片添加引脚

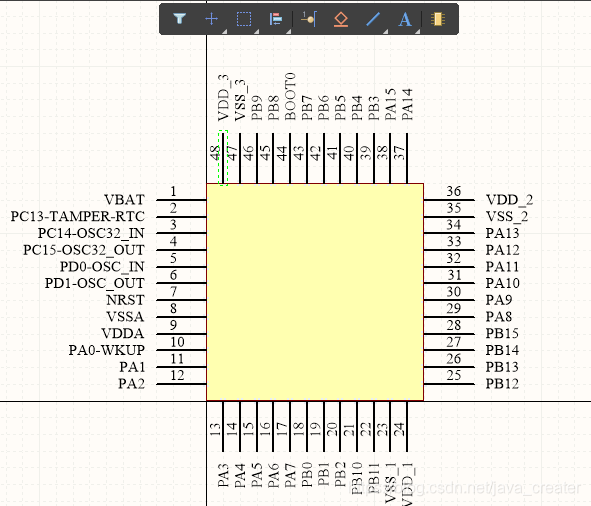

添加引脚后效果如下

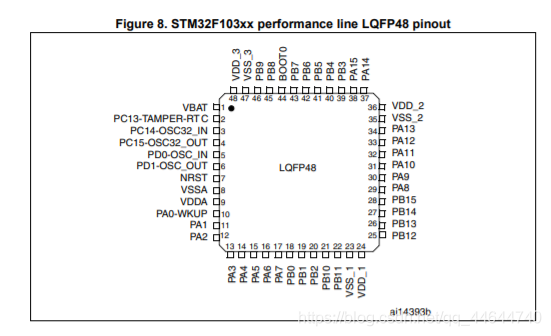

之后根据下图对芯片进行更改
最终效果如下

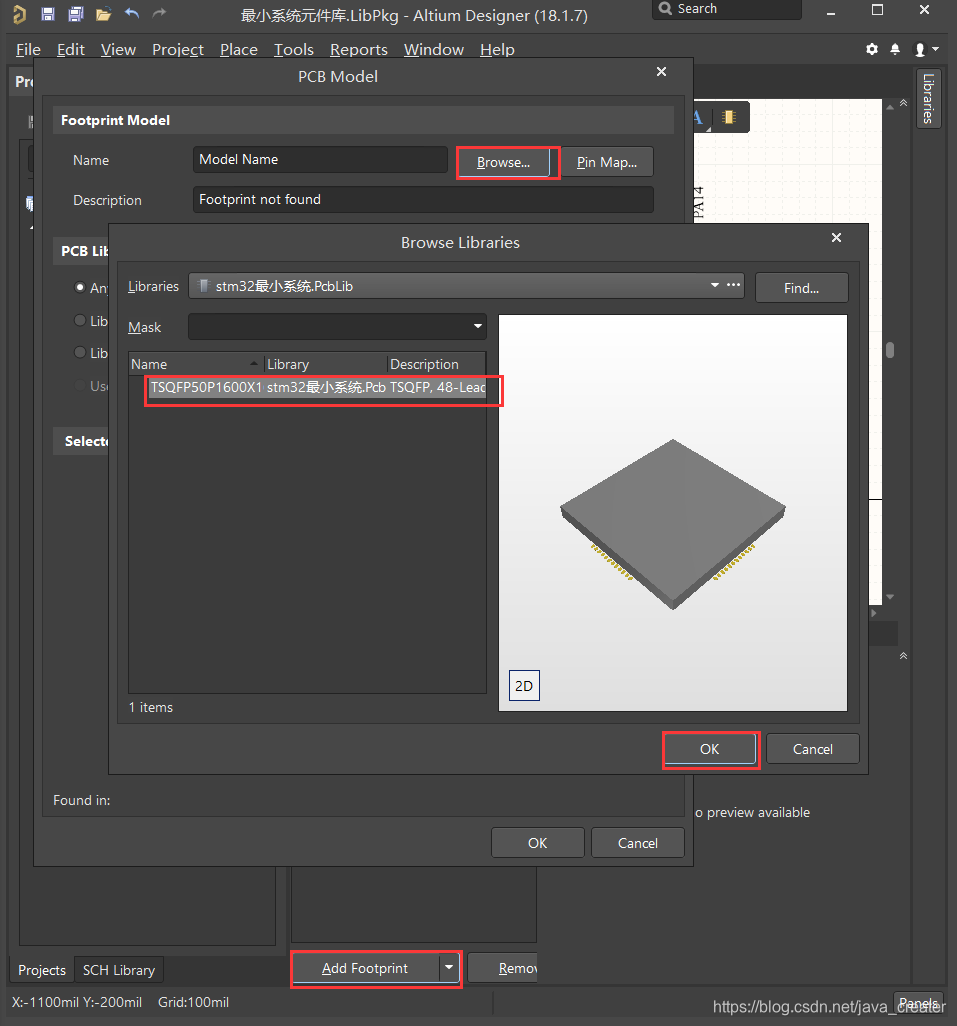

之后进行如下操作

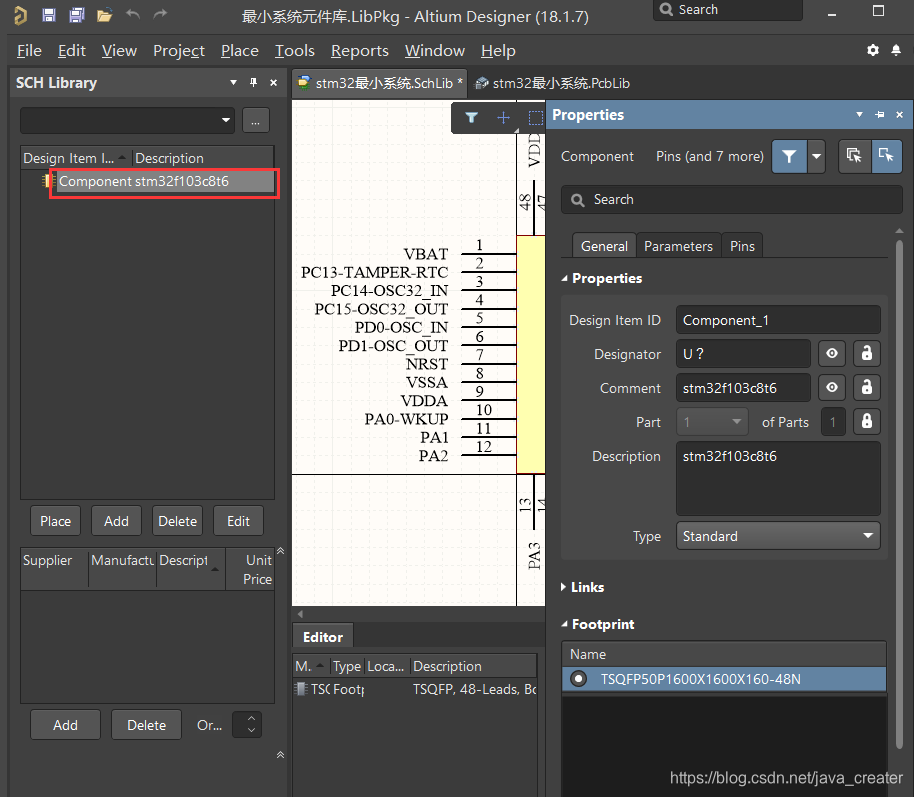

回到sch library，双击修改元件名称，注意问号需要用中文输入法
**回到工程界面右键点击工程，选择第一个检擦是否出错
元件库生成成功
自定义元器件PCB的封装
在pcb库编辑框右键添加空白元件
双击更改其名称

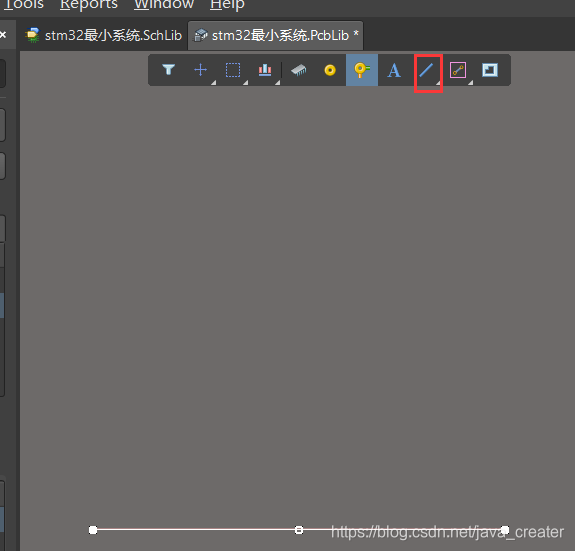

点击放置走线

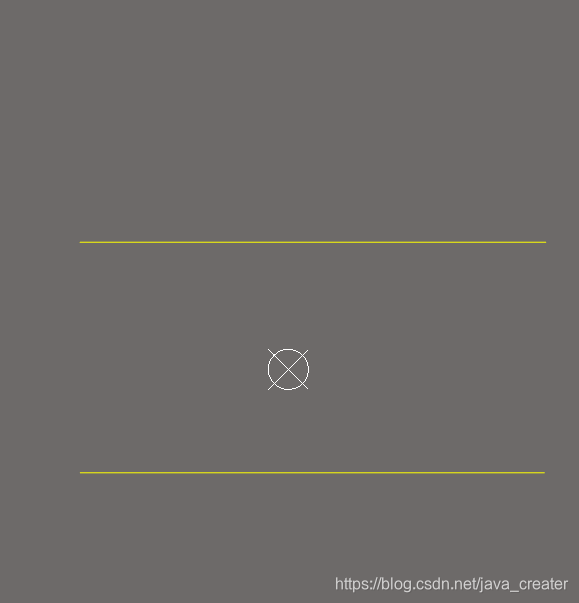

放置完成后双击走线，修改当前层为TOP Overlay
之后如上操作放置成这样
之后放上圆弧
之后同样将当前层改为TOP Overlay
放置填充
双击填充将其当前层改为TOP Overlay
最后放置焊盘
自定义元器件SCH的封装
打开SCH library，选择窗口下的add

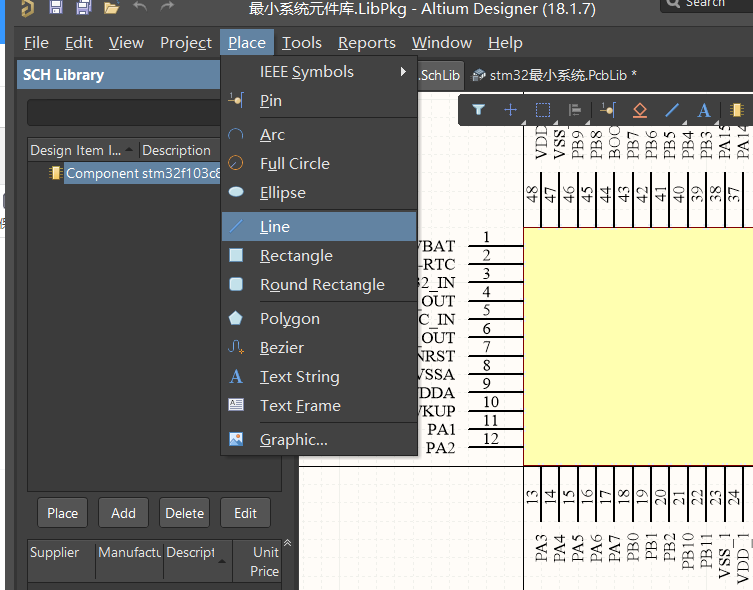

开始放置线条
之后如上操作生产库文件并将其双击改名
右键工程选择第一项检查错误并生成库文件
绘制stm32最小系统原理图

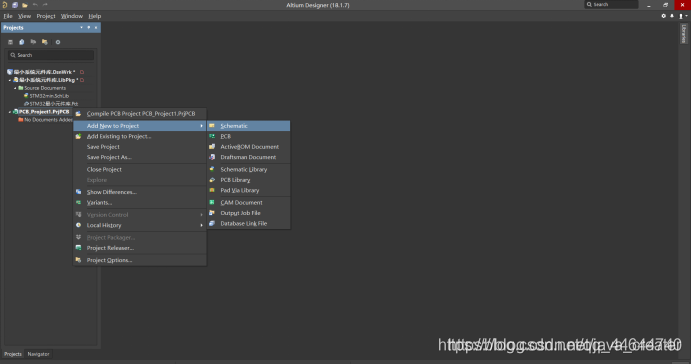

再新建工程，右键[Schematic]建立原理图绘制界面

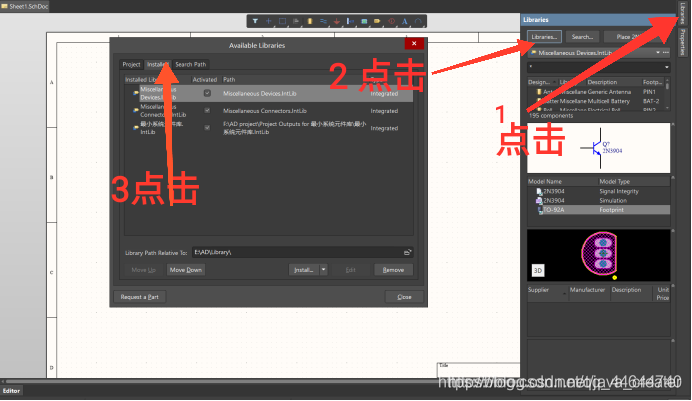

放置元器件，右方点击Libraries，再点击installed，即可把自己创建的库加进来

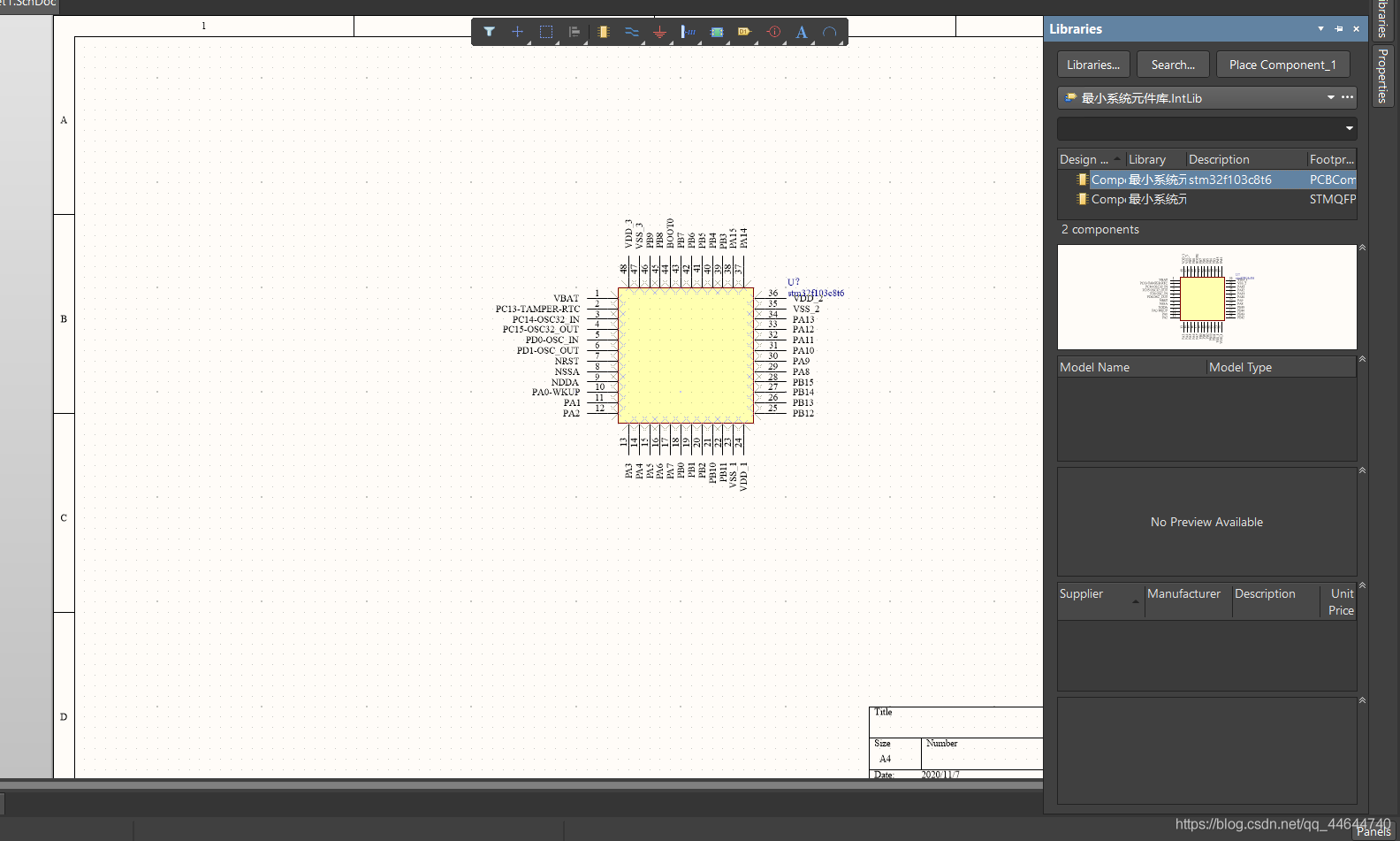

这时可以看到自己创建的库
双击放置一个芯片
放置线将各个引脚延长

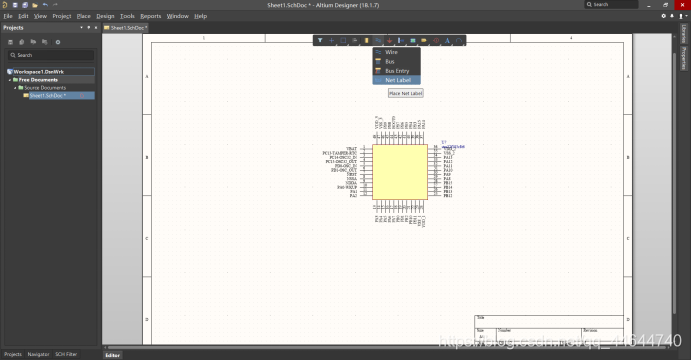

点击放置网络标号，双击写上对应的网络名称
连接在VBAT1端口之后，修改名称为VOUR如下

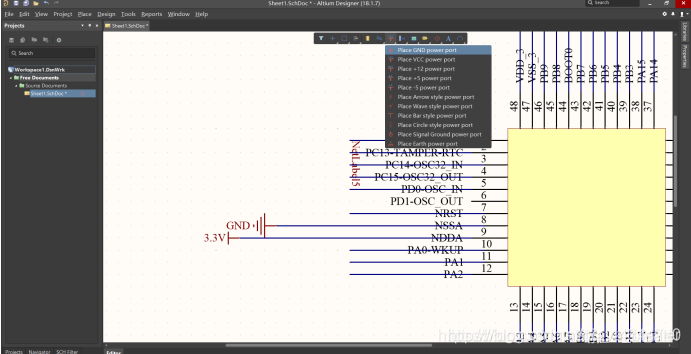

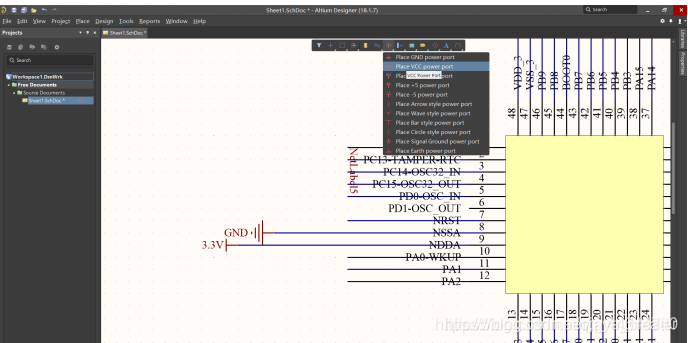

添加VCC,电压为3.3V

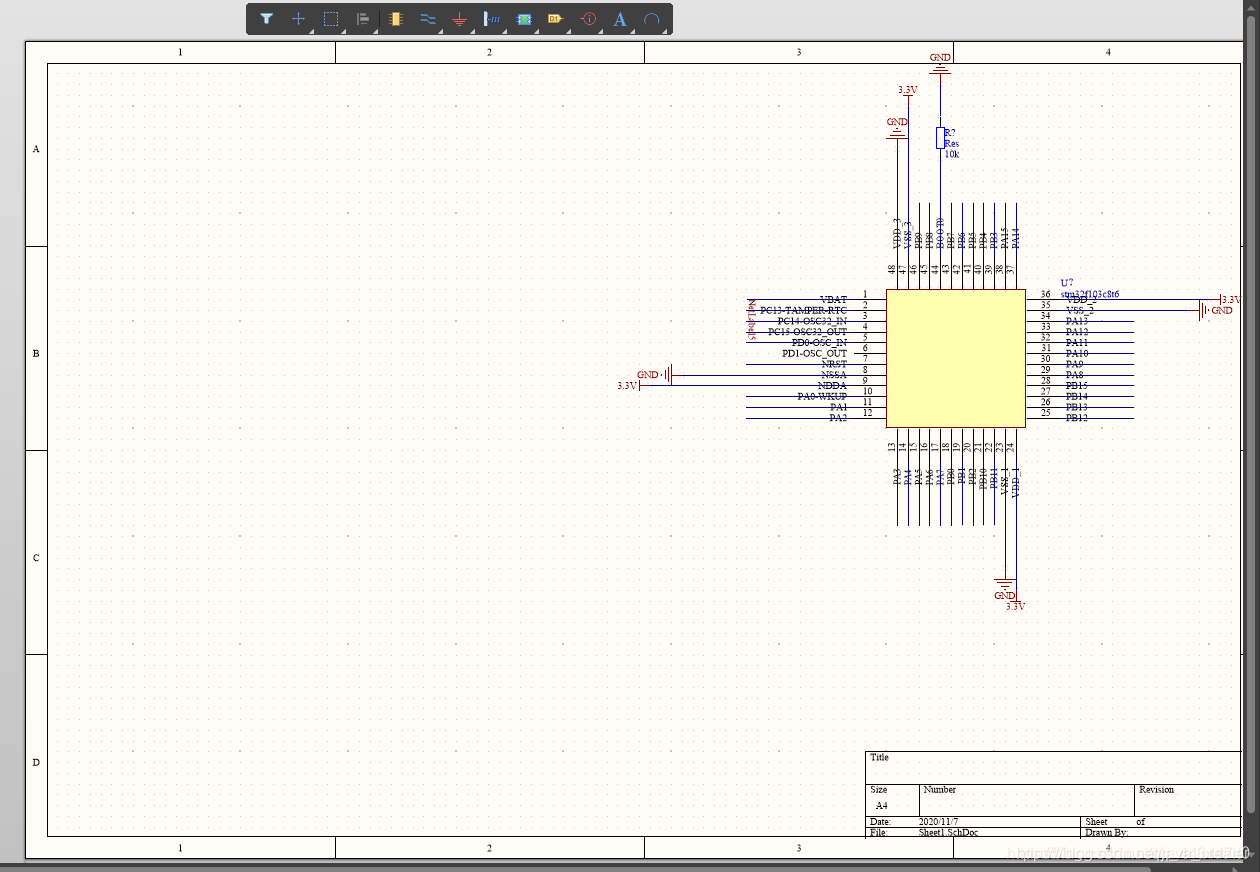

添加GND,接地端子
再在官方库里搜索添加RES，10kΩ

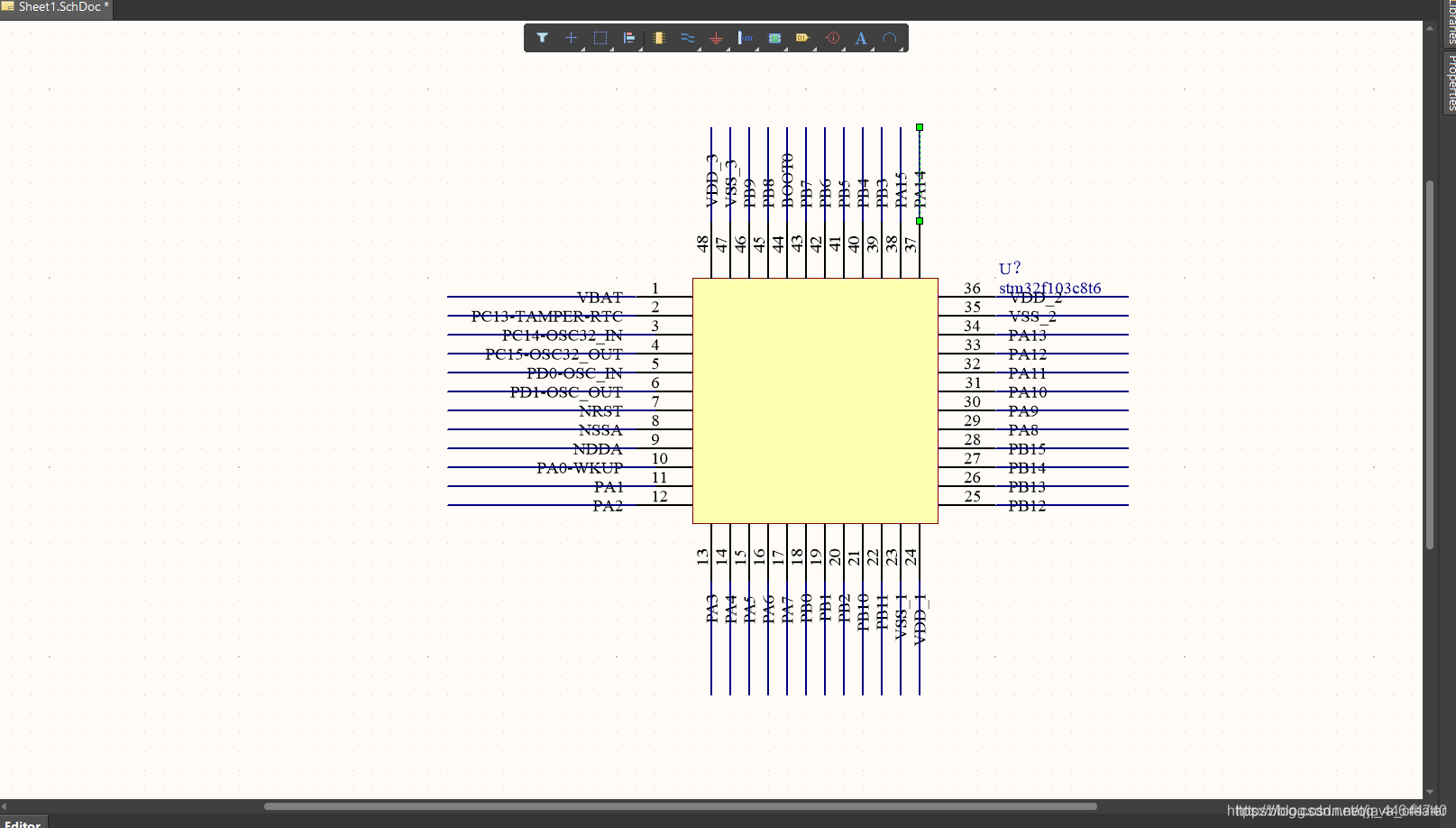

完成芯片如下
最终放置元器件原理图如下

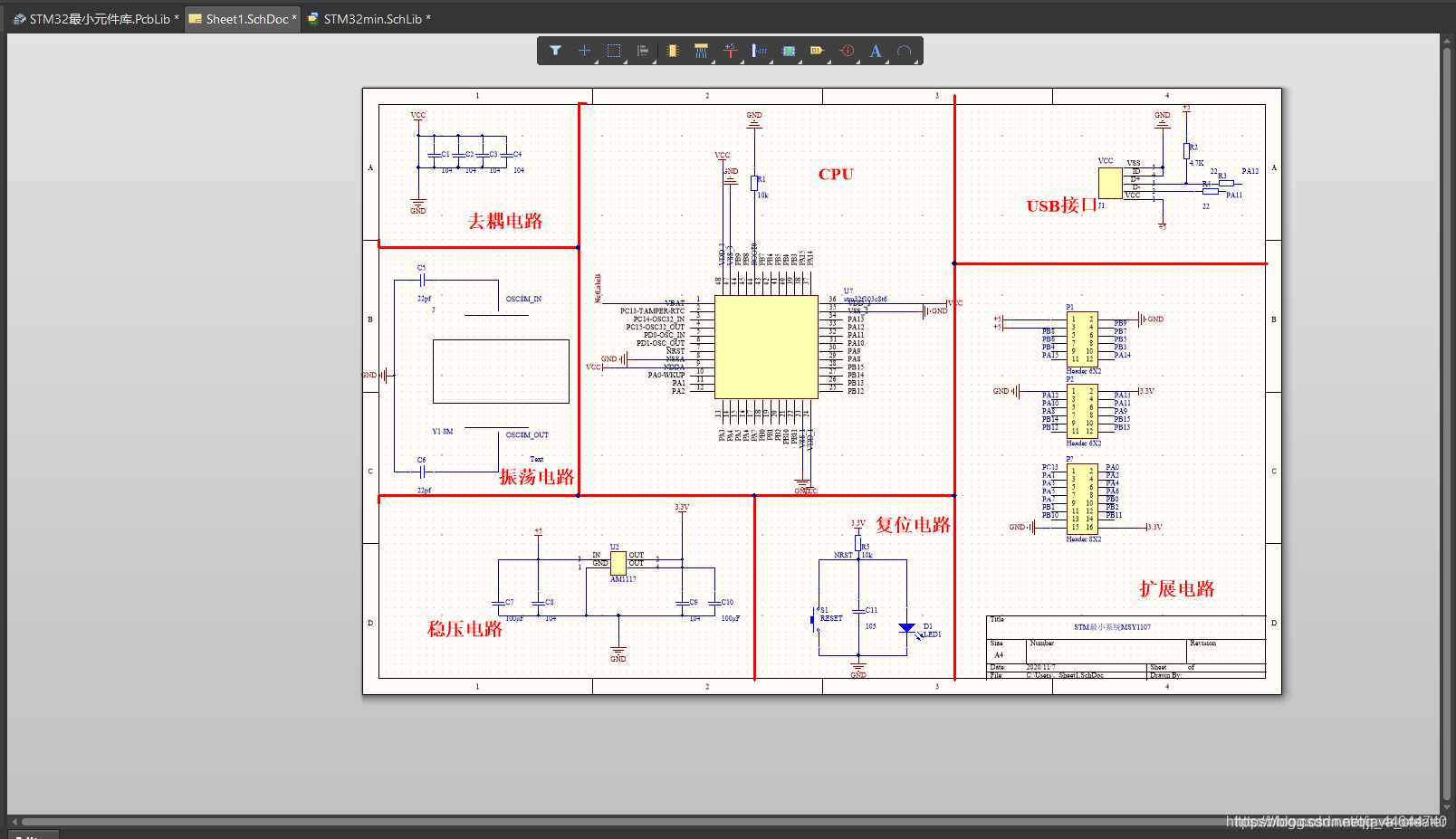

对原理图各个电路部分进行标识，点击上方菜单栏的“A"添加文本框，拖到指定部分，例如”去耦电路“等等如下
最终效果如下
