三层交换技术
1.三层交换
三层交换技术可以实现不同VLAN间通信三层交换=二层交换+三层转发
当三层设备接收到一个数据帧，会拆除原数据帧，重新封装新的源Mac地址和目标MAc地址，并且因为帧头部的信息发生变化，最后的帧校验CRC也应当随之改变。
在这个流中的多个数据包，其中只有第一个数据包是有三层交换机的三层引擎来处理的，处理的方式是软件方式，与路由器相同，三层引擎获取了新的2层封装信息后，路由这个数据包。
在第一个数据包转发完成后，在硬件中创建一个MLS条目，用于后续的数据包由硬件执行的重新封装和快速转发。2层数据帧会被重新封装为需要转发的下一个网段的帧格式。
2. MLS条目
MLS是基于CEF(一种基于拓扑转发的模型）的，其关键是两张转发信息表。
（1）转发信息库（FIB）---------记录了主机IP地址和所属vlan
（2）邻接关系表 ----------记录了主机MAC地址和交换机地址
基于CEF的MLs转发过程，即发送单播数据包，通过查找FIB和邻接关系表，重新封装数据帧，从相应端口进行转发。
三层交换简单拓扑图：
通过配置三层交换机SW1
可以实现不同vlan之间通信
部分关键配置如下（创建vlan 配置access端口省略）：
int vlanif 2
ip add 192.168.2.1 24
quit
int vlanif 3
ip add 192.168.3.1 24
三层交换机具备路由功能，所以两个VLAN之间可以互相访问，每一个VLAN虚拟接口就是该网段的网关。
输入 dis ip interface brief
可以查看到 SW1配置的两个虚拟接口已经写入并开启
自然就能够实现不同vlan之间的通信
链路聚合技术
以太网链路聚合----Eth-trunk多链路汇聚，将多条物理链路变为一条E-trunk的逻辑链路，从而实现增加链路带宽的目的。链路聚合分为手工模式和LACP模式。
LACP模式需要有链路集合控制协议LACP的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备支持LACP时，建议使用LACP模式。LACP模式不仅可以实现增加带宽、提高可靠性、负载分担的目的，而且可以提供Eth-trunk的容错性、提供备份功能。
LACP模式下，部分链路是活动链路，所有活动链路均参议数据转发。如果某条活动链路故障，链路聚合组自动在非活动链路中选择一条链路作为活动链路，参与数据转发的链路数目不变。

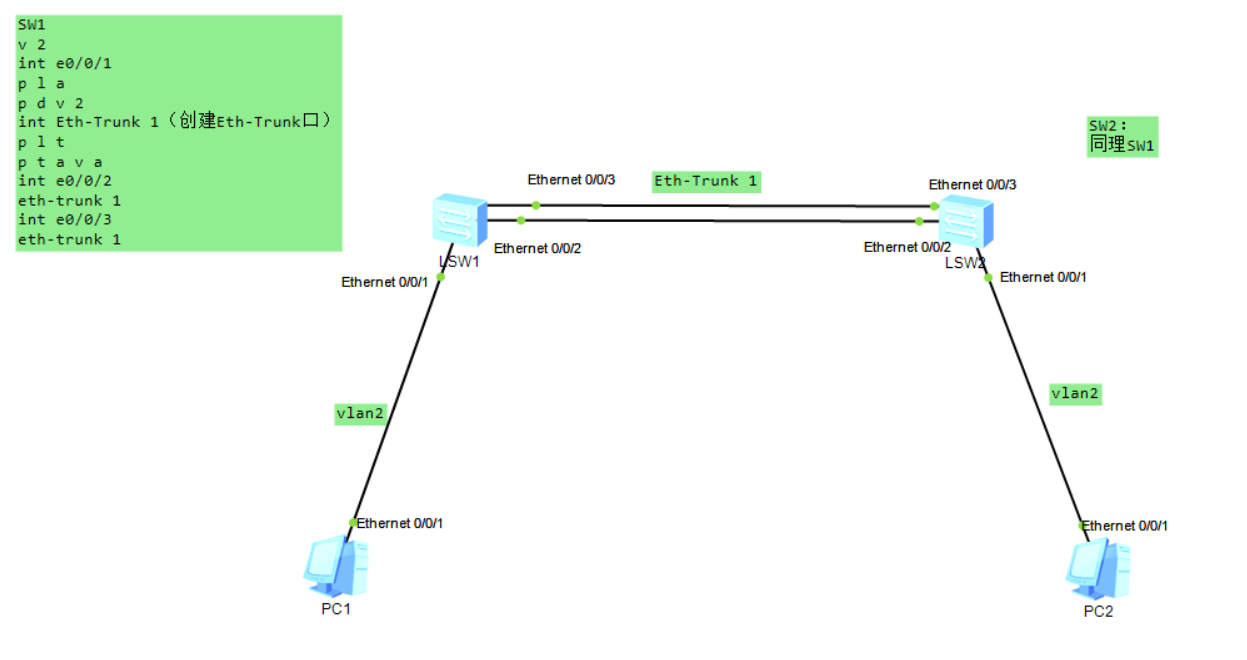

简单拓扑图配置如下：
SW1命令为：
[SW1]vlan 2
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 2
[SW1]int Eth-Trunk 1 //创建Eth-Trunk口
[SW1-Eth-Trunk1]port link-type trunk
[SW1-Eth-Trunk1]port trunk allow-pass all
int e0/0/2
eth-trunk 1 //把E0/0/2作为成员加入Eth-Trunk 1
int e0/0/3
eth-trunk 1 //把E0/0/3作为成员加入Eth-Trunk 1
trunkport Ethernet 0/0/x to 0/0/x //批量添加成员接口
SW2配置同上
PC1通信PC2

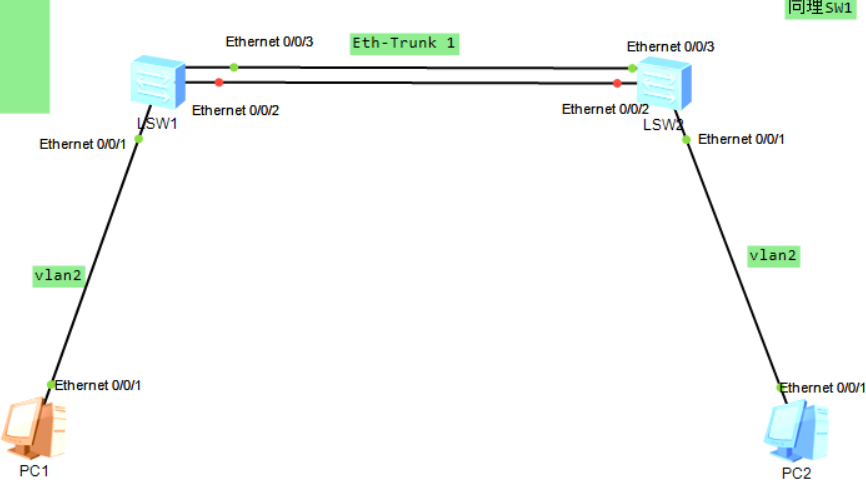

当关闭一个接口后
短暂等待也能正常通信 简单实现了Eth-Trunk的功能
