视觉Attention之SENet和CBAM概述

Attention最早出现于NLP中，随着不断的发展，cv中对Attention的应用不断增加，早期两个比较经典的视觉Attention机制分别是SENet和CBAM，分别在17年和18年的大赛中夺魁，本文即对两种算法进行简单的介绍。

SENet

我们可以通过卷积得到feature map，SENet认为这个feature map中每个通道的重要程度是不一样的，应该给其分配权值，即代表每个通道各自的重要程度，具体的结构示意图如下：

在这里插入图片描述
在传统的Inception模型的基础上，增加上述module。假设输入是一张 $c * h * w$ 的特征图，首先经过global pooling，将维度变为 $c * 1 * 1$ ，随后经过FC层，将维度变为 $c / 16 * 1 * 1$ ，再经过一个FC层，将维度还原成 $c * 1 * 1$ 。这个 $c * 1 * 1$ 表示对每一个通道分配的权重，将这个矩阵和输入feature map做矩阵全乘，即实现了Attention。

CBAM

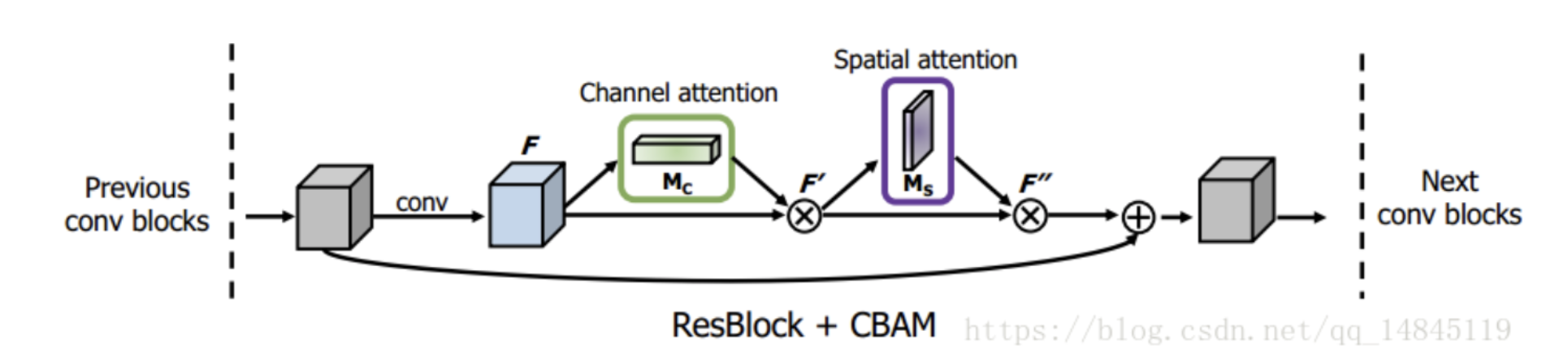

SENet仅仅是对不同通道做了Attention，而没有关注spatial这个因素。因此CBAM即关注了通道因素，也关注了空间位置的因素。其结构示意图如下所示：

在这里插入图片描述
可见CBAM先通过一个Channel Attention模块，实现通道层面的注意力。在经过一个spatial attention模块，实现空间层面的注意力。这里的Channel Attention模块与SENet的略有不同，其结构示意图如下所示：

在这里插入图片描述

SENet仅仅采用了maxpool，而CBAM将maxpool与avgpool进行融合，使得提取的高层特征更加丰富，将两个pool后的结果相加，其余操作与SENet的一致。

在spatial attention模块，也与channel attention大同小异。现将每个空间位置的所有像素和分别作avgpool和maxpool，得到两张 $h * w * 1$ 的map，将两者concat起来，得到 $h * w * 2$ 的图，随后再经过一个卷积层，卷积核大小7x7，输出通道数为1，得到一个尺寸为 $h * w * 1$ 的map，这个输出相当于权重的分配矩阵，与之前做完channel attention的feature map做矩阵全乘，即可得到Attention的结果。

结合一段代码可以更好地理解：

def CBAM(input, reduction):
    """
    @Convolutional Block Attention Module
    """

    _, width, height, channel = input.get_shape()  # (B, W, H, C)

    # channel attention
    x_mean = tf.reduce_mean(input, axis=(1, 2), keepdims=True)   # (B, 1, 1, C)
    x_mean = tf.layers.conv2d(x_mean, channel // reduction, 1, activation=tf.nn.relu, name='CA1')  # (B, 1, 1, C // r)
    x_mean = tf.layers.conv2d(x_mean, channel, 1, name='CA2')   # (B, 1, 1, C)

    x_max = tf.reduce_max(input, axis=(1, 2), keepdims=True)  # (B, 1, 1, C)
    x_max = tf.layers.conv2d(x_max, channel // reduction, 1, activation=tf.nn.relu, name='CA1', reuse=True)
    # (B, 1, 1, C // r)
    x_max = tf.layers.conv2d(x_max, channel, 1, name='CA2', reuse=True)  # (B, 1, 1, C)

    x = tf.add(x_mean, x_max)   # (B, 1, 1, C)
    x = tf.nn.sigmoid(x)        # (B, 1, 1, C)
    x = tf.multiply(input, x)   # (B, W, H, C)

    # spatial attention
    y_mean = tf.reduce_mean(x, axis=3, keepdims=True)  # (B, W, H, 1)
    y_max = tf.reduce_max(x, axis=3, keepdims=True)  # (B, W, H, 1)
    y = tf.concat([y_mean, y_max], axis=-1)     # (B, W, H, 2)
    y = tf.layers.conv2d(y, 1, 7, padding='same', activation=tf.nn.sigmoid)    # (B, W, H, 1)
    y = tf.multiply(x, y)  # (B, W, H, C)

    return y
