实验目的:
了解同一交换机和不同交换机连接下,不同局域网的终端是否能相互ping通
实验器材:
两台交换机、六台路由器
完成图如下图:
实验步骤:
一、同一交换机不同VLAN
布置一台交换机、三台路由器,用直通线分别将f0/1,f0/2,f0/3与路由器的g0/0连接,如下图:
设置路由器的ip地址,如下图:Router0->R1:192.168.1.1; Router1->R2:192.168.1.2; Router2->R3:192.168.1.3
配置完成以后直通线变绿灯
配置交换机的VLAN:
进入特权模式设置VLAN2,VLAN3,并分别改名为teacher,student

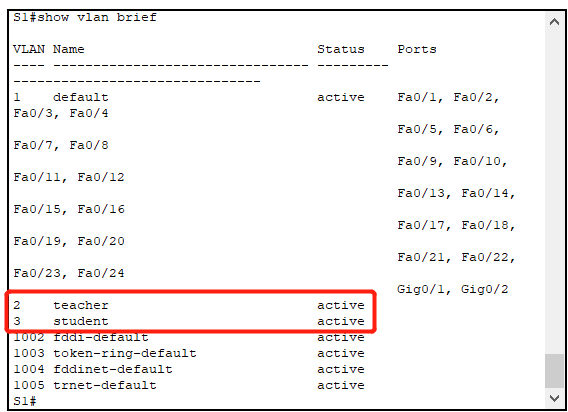

输入show vlan (brief)来查看VLAN的配置情况
当没有将指定端口加入到VLAN中是,R1,R2,R3之间可以互相ping通,如下图:
现在将指定端口加入VLAN,R1,R2,R3连接的端口分别加入VLAN1,VLAN2,VLAN3:
如果交换机连接的是终端,那么就是mode access
如果---------------交换机------------------mode trunk

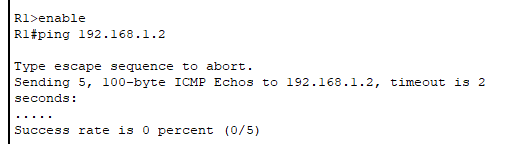

测试一下R1,R2,R3之间是否能相互ping通:
不能,说明在同一交换机连接下但处于不同局域网的终端不能相互ping通
二、跨交换机
将以上的组件复制粘贴后用交叉线连接两台交换机
分别给复制后的R1,R2,R3配置ip地址为192.168.1.11;192.168.1.12;192.168.1.13,下图以R1(1)为例:
这时发现R1pingR1(1)可以ping通,但其他路由器相互之间不能ping通,原因在于:这时的两个交换机之间只允许默认VLAN—VLAN1存在,而VLAN2和VLAN3并不被允许(即没有设置中继链路)
下面设置两个交换机的中继链路,设置一个另一个会自动更新:

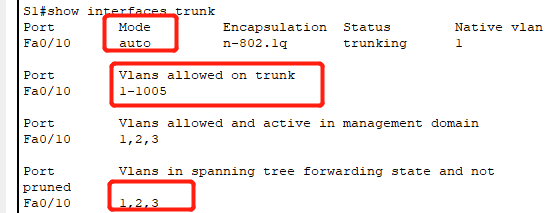

可以用switch#show interfaces trunk来查看一下中级链路是否设置成功:
允许范围为1-1005,且生成树中1,2,3不会被剪掉说明设置成功,再去试试能不能ping通:
R2(1)pingR2可以ping通,说明设置中继链路后处于同一VLAN下的路由器可以跨交换机ping通对方
三、限制某些VLAN不能通过trunk链路
Switch(config-if)#switchport trunk allowed vlan 1,2
该命令可以限制VLAN3不能通过trunk链路
Switch(config-if)#switchport trunk native vlan 2
该命令将VLAN2设置为交换机的本征VLAN(不打标记的VLAN),例如
一台交换机有三个VLAN,分别是1,2,3. 本征VALN一端设置成1,另外一端为2,请问: 哪些VLAN可以ping通?哪些不通?分析原因 答案: VLAN1 之间不通;VLAN2之间不通;VLAN3之间 通;
解释:如下图所示,首先需要知道ping的过程是双向的
当R1的包经过本征VLAN为1的交换机,不打标记,于是经过S1(1)(本征VLAN为2)后发给了R2(1);而R1(1)的包经过S1(1)后被打上标记,经过S1后发给了R1;不能ping通,R1->R2(1),R1(1)->R1
当R2的包经过本征VLAN为1的交换机,打标记,于是经过S1(1)(本征VLAN为2)后发给了R2(1);而R2(1)的包经过S1(1)后不打标记,经过S1后发给了R1;不能ping通,R2->R2(1),R2(1)->R1
当R3的包经过本征VLAN为1的交换机,不打标记,于是经过S1(1)(本征VLAN为2)后发给了R3(1);R3(1)的包经过S1(1)后不打标记,经过S1后发给了R3;能ping通,R3->R3(1),R3(1)->R3
老师的课程笔记:
1 VLAN含义? 把地理位置不在一起的设备逻辑上划分到一起。 2 划分VLAN优点? 管理方便; 安全 3 怎么创建VLAN? 4 如何将指定端口加入VLAN? Switch(config)#int f0/10 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 2 5 为什么跨交换机出现VLAN1之间能PING通,其它VLAN之间PING不通? 6 怎么解决上面的问题? 设置中继链路(trunk) 7 中继链路设置完后重要的查看命令: Switch#show interfaces trunk 8 如何限制某些VLAN 不能通过TRUNK 链路? Switch(config-if)#switchport trunk allowed vlan 1,2 9 本征VALN含义? 不打标记的VLAN 10 一台交换机有三个VLAN,分别是1,2,3. 本征VALN一端设置成1,另外一端为2,请问 哪些VLAN可以ping通?哪些不通?分析原因 答案: VLAN1 之间不通;VLAN2之间不通;VLAN3之间 通; 11、如何修改trunk的本征VALN? Switch(config-if)#switchport trunk native vlan 2
