Revit2016 笔记08

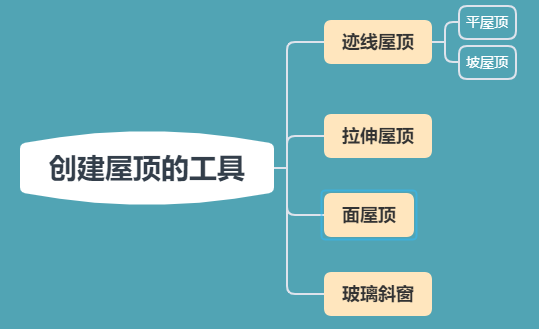

一、创建屋顶
1.1 迹线屋顶
1.1.1 平屋顶
操作步骤：
-
在F3 楼层平面视图中，单击【构建】面板中的【迹线屋顶】按钮，软件默认在【属性】面板类型选择器中选择【基本屋顶】 I 【混凝土120mm 】屋顶类型。此时，单击【编辑类型】按钮，软件将自动打开【类型属性】对话框。
-
然后单击【复制】按钮，在打开的【名称】对话框中输入＂餐厅－平屋顶＂。
-
完成屋顶类型复制并重命名后，单击【确定】按钮，在【结构】参数选项中单击【编辑】按钮，软件将自动打开【编辑部件】对话框。
-
然后选择结构层1，连续两次单击【插入】按钮，插入两个新结构层。接着分别设置结构层1 材质【餐厅－水泥砂浆面层】；结构层4 材质为【餐厅－现场浇注混凝土】，并设置各结构层的【功能］和【厚度】参数。
-
完成屋顶结构的设置后，连续单击【确定】按钮，确定选项栏设置：不启用【定义坡度】复选框，【悬挑】文本框为0, 启用【延伸到墙中（至核心层）】复选框。然后配合Tab 键选中所有外墙轮廓，并单击，即可自动生成屋顶边界。
-
接着在【模式】面板中单击【完成编辑模式】按钮，在Revit 提示框中单击【是】按钮。此时，切换至三维视图中，查看平屋顶效果。
1.1.2 坡屋顶
除了平屋顶，用户还可以通过【定义坡度】和【坡度箭头】等工具创建各种形状的坡屋顶。
定义坡度创建坡屋顶
操作步骤：
-
在F7 楼层平面视图中，单击【构建】 面板中的【迹线屋顶】按钮。然后在选项栏中确定：启用【定义坡度】复选框， 【悬挑】文本框为200, 不启用【延伸到墙中（至核心层） 】复选框。接着在【绘制】面板中单击【圆心半径】按钮，移动光标至轴线E 与G 的交点处单击作为圆心。此时， 直接输入8500
作为半径，并按Enter 键。 -
完成屋顶的绘制后，单击【模式面板中的【完成编辑模式】按钮，在【属性】面板中的【坡度】文本框输入80% ，然后切换至三维视图中，查看圆锥屋顶效果。
通过坡度箭头创建坡屋顶
操作步骤：
3. 切换至F5 楼层平面视图，在【构建】面板中单击【迹线屋顶】按钮。然后在选项栏中确定： 不启用【定义坡度】复选框， 【悬挑】文本框为200 , 不启用【延伸到墙中（至核心层）】复选框。接着配合Tab 键选中左侧外墙轮廓，单击完成屋顶轮廓的绘制。
- 完成屋顶轮廓的绘制后，在【绘制】面板上单击【坡度箭头】按钮 ，分别捕捉屋顶轮廓中点，绘制坡度箭头。然后单击【完成编辑模式】按钮，切换至三维视图中参看坡屋顶效果。
1.2 面屋顶
操作步骤：
-
打开项目文件，切换至【体量和场地】选项卡，在【概念体量】面板中单击【显示体量形状和楼层】按钮，软件将在绘图区域显示体量模型。
-
然后切换至【建筑】选项卡，在【屋顶】下拉列表中单击【面屋顶】按钮，软件将自动打开【修改I 放置面屋顶】上下文选项卡。此时，移动光标至体址平面上单击。
-
接着在【多重选择】面板中单击【创建屋顶】按钮，切换至【体址和场地】选项卡。此时，在【 概念体址】面板中单击【显示体址形状和楼层】按钮，即可显示面屋顶效果。
1.3 拉伸屋顶
拉伸屋顶：创建具有弧度效果的屋顶。
操作步骤：
-
打开项目文件，切换至东立面视图，在【工作平面】面板中单击【参照平面】按钮。此时，分别在轴线A 左侧、轴线D 右侧建立垂直参照平面，并设置之间的距离为700; 在标高F2上方创建水平参照平面，并设置两者之间的距离为600。
-
然后切换至F2 楼层平面视图，在【屋顶】下拉列表中单击【拉伸屋顶】按钮;，软件将自动打开【工作平面】对话框。
-
此时，单击【确定】按钮，在绘图区域单击轴线6, 软件将自动打开【转到视图】对话框。接着选择【立面：东立面】视图。完成立面视图的选择后，单击【打开视图】按钮，软件将自动打开【屋顶参照标高和偏移】对话框。此时，在【标高】列表框中选择F2选项。
-
然后单击【确定】按钮，软件将自动打开【修改 I 创建拉伸屋顶轮廓】上下文选项卡。接着在【绘制】面板中单击【起点－ 终点－ 半径弧】按钮 ，并默认选项栏设置。
-
完成绘制工具的选择后，捕捉轴网A 左侧的垂直与水平参照平面的交点处作为起点单击，并在轴线C 与水平参数平面的交点处作为终点单击。然后向两点中间上方移动光标至适当位置单击，建立向上弧度的轮廓线。
-
接着拖动光标在轴线 D 与水平参照平面的交点处单击，并沿弧线建立向下弧度的拉伸屋顶轮廓线；拖动光标在轴线D 右侧垂直参照平面与水平参照平面的交点处单击， 并沿弧线建立向上弧度的拉伸屋顶轮廓线。
-
完成拉伸屋顶轮廓线的绘制后，在【模式】 面板中单击【完成编辑模式］ 按钮，切换至默认三维视图中，查看拉伸屋顶效果。
-
此时，拉伸屋顶并没有覆盖整个建筑，选择该屋顶，软件将在屋顶上显示蓝色拖动三角图标，用户可以通过拖动该符号使其覆盖整个建筑。此外，选择屋顶，用户还可以通过在【属性】面板中设置【拉伸起点】、【拉伸终点】选项来改变拉伸屋顶的范围，且可以进行精确设置。
二、编辑屋顶
编辑屋顶的方式与编辑楼板相似。
- 用户可以通过楼板【属性】对话框来修改屋顶的标高、偏移、截断层、橡截面、坡度等；
- 可以通过【类型属性】对话框修改屋顶的构造（结构、材质、厚度）、图形等；
- 可以通过修改上下文选项卡上的编辑命令来修改屋顶轮廓等。
- 此外， Revit 还提供了屋顶独有的辅助编辑方式。
2.1 封檐带
操作步骤：
-
在【构建】面板中单击【屋顶】下拉按钮，在其列表框中单击【屋顶：封檐板】按钮 ，软件将自动打开【修改I 放置封檐板】上下文选项卡。
-
然后，默认【属性】面板设置并配合旋转视图在屋顶下边界线上单击，软件将自动为屋顶创建封檐板。
-
接着可以通过单击方向控制符号来编辑封檐板的生成方向。
2.2 檐槽
-
在【构建】面板中单击【屋顶】下拉按钮，在其列表框中单击【屋顶： 檐槽】按钮 ，软件将自动打开【修改l 放置檐沟】上下文选项卡。
-
然后，默认【属性】 面板设置并配合旋转视图在屋顶下边界线上单击，软件将自动为屋顶创建檐槽。
-
接着可以通过单击方向控制符号来编辑檐槽的生成方向。
