以 rte_mempool_ops_table 为例描述 dpdk 程序库链接顺序对程序执行的影响

dpdk mempool_ops

dpdk mempool_ops 是对旧版 mempool 代码的抽象，在 dpdk-16.07 中被引入。

老版本在创建 mempool 时会创建一个内部的 ring 来完成入队与出队的操作，底层区分了多生产者、多消费者，单生产者、单消费者模型。

老版本 mempool 创建时会将所有的元素预先 enqueue 到 ring 中，并对每个元素执行初始化操作，这部分代码隐含在 mempool 的内部实现中。用户从 mempool 中申请、释放 mem，最底层是通过 dequeue、enqueue ring 来实现的。

随着 dpdk 支持场景的拓宽，在 mempool 底层使用 ring 这一种数据结构来控制 mem 的申请与释放不能满足所有场景的使用需求。

在一些场景下，一些外部的内存子系统在使用 DPDK 时需要对 mempool 底层的入队与出队的行为进行定制化开发，这意味着底层的这部分功能需要向外部开放，必须能够让程序注册一个自定义的入队、出队方法及关联数据结构，rte_mempool_ops 就是这种功能的具体实现。

rte_mempool_ops 的抽象

16.07 中 rte_mempool_ops 的定义如下：

struct rte_mempool_ops {


       char name[RTE_MEMPOOL_OPS_NAMESIZE]; /**< Name of mempool ops struct. */
       rte_mempool_alloc_t alloc;       /**< Allocate private data. */
       rte_mempool_free_t free;         /**< Free the external pool. */
       rte_mempool_enqueue_t enqueue;   /**< Enqueue an object. */
       rte_mempool_dequeue_t dequeue;   /**< Dequeue an object. */
       rte_mempool_get_count get_count; /**< Get qty of available objs. */
} __rte_cache_aligned;

name 用于唯一标识每个 mempool_ops，alloc 用于 mempool_ops 内部数据结构的创建，free 用于 mempool_ops 内部数据结构的销毁，enqueue 负责入队列，dequeue 负责出队列，get_count 用以获取当前可用的对象数量。

总结起来有如下三部分功能：

1. mempool_ops 内部数据结构的创建与释放功能
2. mempool_ops 对象的入队与出队功能
3. mempool_ops 底层可用对象数量的查询功能

以 ring 描述在 mempool_ops 框架下 mempool_ops 的使用过程

每一个 mempool_ops 需要实例化一个 rte_mempool_ops 结构并将此结构注册到系统中，对单生产者与单消费者这种基于 ring 的模型而言它实例化的 rte_mempool_ops 定义如下；

static const struct rte_mempool_ops ops_sp_sc = {


       .name = "ring_sp_sc",
       .alloc = common_ring_alloc,
       .free = common_ring_free,
       .enqueue = common_ring_sp_enqueue,
       .dequeue = common_ring_sc_dequeue,
       .get_count = common_ring_get_count,
};

使用如下命令注册：

MEMPOOL_REGISTER_OPS(ops_sp_sc);

MEMPOOL_REGISTER_OPS 通过 gcc 的构造函数声明，调用 rte_mempool_register_ops 函数将 ops_sp_sc mempool_ops 注册到系统中。

rte_mempool_register_ops 在进行一系列的内容检查后，将 ops_sp_sc 注册到 rte_mempool_ops_table 表中（在获取到互斥锁的前提下，保证对 rte_mempool_ops_table 的互斥访问）。

成功后，会获取到 ops_index （ops 在 rte_mempool_ops_table 中的下标），这个下标会被保存到 mempool 结构的 ops_index 字段中（通过调用 rte_mempool_set_ops_byname 函数设置）。

其功能定义如下：

       /**
        * Index into rte_mempool_ops_table array of mempool ops
        * structs, which contain callback function pointers.
        * We're using an index here rather than pointers to the callbacks
        * to facilitate any secondary processes that may want to use
        * this mempool.
        */
       int32_t ops_index;

mempool_ops 被调用的地方

使用 mempool_ops 时，通过 rte_mempool_get 函数出队列过程函数调用图示如下：

当 cache 中没有缓存时，就调用底层 ops 中注册的 dequeue 接口来完成。

dpdk-16.07 中相关 git commit

相关的 commit 信息如下：

commit 449c49b93a6b87506c7bb07468e82b539efddca3
Author: David Hunt <david.hunt@intel.com>
Date:   Wed Jun 22 10:27:27 2016 +0100

    mempool: support handler operations

    Until now, the objects stored in a mempool were internally stored in a
    ring. This patch introduces the possibility to register external handlers
    replacing the ring.

    The default behavior remains unchanged, but calling the new function
    rte_mempool_set_ops_byname() right after rte_mempool_create_empty() allows
    the user to change the handler that will be used when populating
    the mempool.

    This patch also adds a set of default ops (function callbacks) based
    on rte_ring.

    Signed-off-by: David Hunt <david.hunt@intel.com>
    Signed-off-by: Olivier Matz <olivier.matz@6wind.com>
    Acked-by: Shreyansh Jain <shreyansh.jain@nxp.com>
    Acked-by: Olivier Matz <olivier.matz@6wind.com>

此接口在后面的版本有一些优化，但是主体框架没有大的变动。注册一个自己的 mempool_ops 的实例可以参照 vpp dpdk_plugins 中的实现代码。

19.11 中 dpdk 程序初始化后 rte_mempool_ops_table 的布局情况

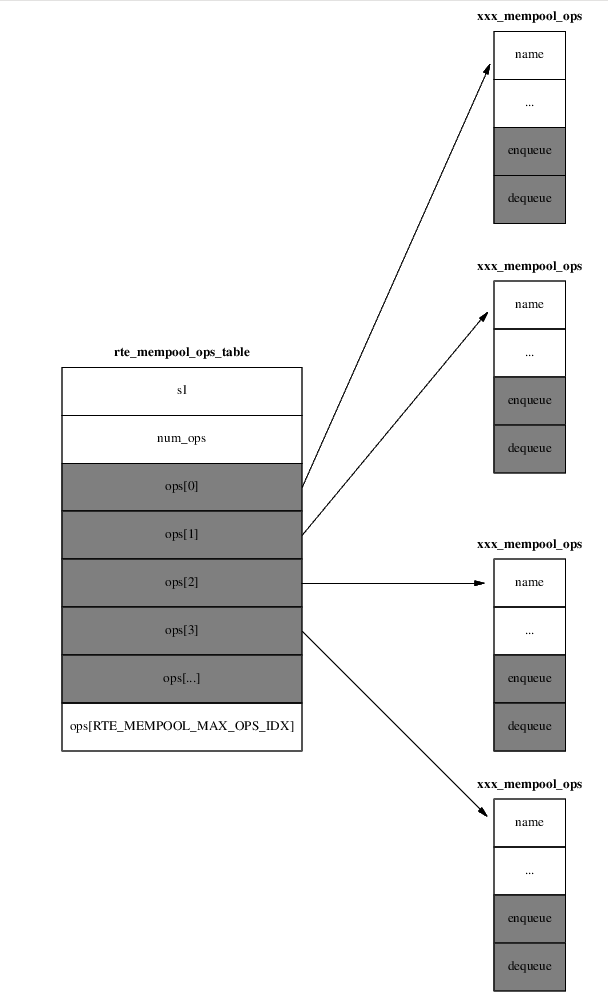

dpdk-19.11 中 dpdk 程序初始化后 rte_mempool_ops_table 结构示例如下图：

上图中，rte_mempool_ops_table 的不同表项指向不同的 mempool_ops 实例。

使用静态库时，链接不同 mempool_ops 所在库的顺序决定了 rte_mempool_ops_table 中不同 mempool_ops 的布局。如果 dpdk primary 进程与 secondary 进程链接不同 mempool_ops 构造函数所在库的顺序不同，则会有不同的 rte_mempool_ops_table 布局，当 mempool 需要在 primary 与 secondary 中共享时，不同的 rte_mempool_ops_table 布局就会带来严重的问题！

第一种布局方式——dpdk 内部示例程序的布局

这里以 dpdk-pdump 为代表，其链接参数可以查看如下文件：

x86_64-native-linuxapp-gcc/build/app/pdump/.dpdk-pdump.cmd

此种方式下 rte_mempool_ops_table 的前 4 个元素布局情况见下图：
可以看到，mp_mc 这种基于 ring 的多生产者与多消费者占据 rte_mempool_ops_table 表中 ops 数组的第一个表项，examples 目录下的 dpdk primary 程序中 rte_mempool_ops_table 表的布局与 app 下的程序布局一致。

使用 libdpdk.a 链接外部程序时的布局情况

libdpdk.a 中 mempool 相关静态库的链接顺序如下：

cat ./x86_64-native-linux-gcc/lib/libdpdk.a
GROUP (...librte_mempool_bucket.a librte_mempool_dpaa2.a librte_mempool_octeontx.a librte_mempool_octeontx2.a librte_mempool_ring.a librte_mempool_stack.a ...)

此时程序运行后，rte_mempool_ops_table 表中 mempool_ops 的布局情况见下图：

可以看到，此时 mempool_bucket_ops 占据 rte_mempool_ops_table 中 ops 的第一个元素，这与第一种情况是不同的。

问题描述

primary 进程使用 libdpdk.a 中的链接顺序，使用第二种 rte_mempool_ops_table 布局方式，secondary 进程使用 dpdk-pdump，使用此程序来抓取报文。

问题现象：

打流情况下，dpdk-pdump 程序运行起来后会导致 primary 进程段错误。

dpdk-pdump dump 报文的原理浅析

dpdk-pdump 首先创建 pdump_tuples 中使能表项的不同字段，一个 pdump_tuples 表项 能够完整的描述一个待 dump 的目标接口。

dpdk-pdump 会为每一个 pdump_tuples 创建单独的 pktmbuf_pool 并使用 mp_mc_ops 这种 mempool_ops，同时会根据配置的功能，来创建相应的 ring。

pdump_tuples 及 vdev 接口初始化完成后，dpdk-pdump 会调　rte_pdump_enable_by_deviceid 来使能 dump 指定接口指定队列上指定收、方向报文的功能。

rte_pdump_enable_by_deviceid 会使用 pdump_tuples 中配置表项的内容作为参数，构造一条请求，然后将这条请求通过本地套接字发送给 primary 进程。

primary 进程收到这条消息后，进行解析并调用 pdump_server 函数，pdump_server 调用 set_pdump_rxtx_cbs 来向请求的 port 与 queue 的 rx、tx 方向注册回调函数，rx 这方为 pdump_rx，tx 这方为 pdump_tx。

完成了上述操作后，pdump_server 会向对方发送一个 reply，表明配置状态。

当程序调用 rte_eth_rx_burst 时，成功收到报文后，会遍历接收回调函数并执行，在这里就调用到了 pdump_rx 函数。

pdump_rx 函数使用 dpdk-pdump 发送请求中指定的 mempool 来申请 mbuf，然后拷贝报文到 mbuf 中，成功后就尝试将报文投递到 dpdk-pdump 发送请求中指定的 ring 中，失败则直接释放报文。

由于 dpdk 程序在初始化的过程中已经执行了一些内存的共享操作，primary 进程能够直接使用 secondary 进程中的一些虚拟地址，这里的 mempool 的地址就是一个实例。

问题就出在这里！当 primary 进程收到包后，调用到 pdump_rx 函数时，在从 mempool 中申请 mbuf 的时候，由于 dpdk-pdump 与 primary 进程的 rte_mempool_ops_table 表中 mempool_ops 的布局不同，在 dpdk-pdump 对应 ops_mp_mc 这个 mempool_ops 的表项处，在 primary 进程中实际对应的是 bucket 的 mempool_ops，就造成了 primary 进程段错误！

解决方案

调整 libdpdk.a 中 mempool_ops 所在库的链接顺序，与 dpdk-pdump 保持一致，重新编译 primary 程序。

总结

本文从 rte_mempool_ops 着手描述，目的在于说明由于库链接顺序的区别导致 dpdk primary 进程与 secondary 进程中 mempool_ops 在 rte_mempool_ops_table 占据不同的表项，进一步造成程序段错误的问题。

使用 gcc 的 constructor 修饰符来声明构造函数，在使用静态库的情况下，链接顺序就决定了初始化的顺序，进而影响到了在不同程序中表单的布局，这一布局又随着多个程序之间的交互被误用，最终造成了严重的问题。

使用 constructor 修饰符让 mempool_ops 的动态添加变得非常简单，避免了硬编码。但是使用了 constructor 的同时也继承了 constructor 潜在的问题，即链接的顺序决定了初始化的顺序，这算是种隐式的依赖，不太容易发现！

正如一件事物有好有坏，一个技术也有好有坏，更准确点说应该是有优势也有限制条件。我们应当做到既清楚它的优势也清楚它的限制条件，正如我们需要明悟自己的长短一般，并不是那么容易！

本篇文章算是使用 groff 绘图的一个开端，绘出的图让人挺满意的，这是一个很好的开端，也是一个改变的点。

最后将 mempool_ops 中某张图片的 pic 代码贴到下面，仅供参考！

.PS

define rte_mempool_ops {
	box "..........";
	box $1 fill 0.4;
	box $2 fill 0.6;
 }

boxht=0.4;
boxwid=2.5;

A:box "sl";
down;
box "num_ops" with .nw at A.sw;
B:box "ops[0]" fill 0.5;
C:box "ops[1]" fill 0.5;
D: box "ops[2]" fill 0.5;
E: box "ops[3]" fill 0.5;
F:box "ops[...]" fill 0.5;

boxwid=1.8;

H:box "octeontx" with .nw at A.se + (2, -4) fill 0.2;
rte_mempool_ops("otx2_npa_enq", "otx2_npa_deq");

I:box "dpaa" with .nw at A.e + (2, 0.5) fill 0.2;
rte_mempool_ops("dpaa_mbuf_free_bulk", "dpaa_mbuf_alloc_bulk");

J:box "bucket" with .nw at A.se + (2, 3) fill 0.2;
rte_mempool_ops("bucket_enqueue", "bucket_dequeue");

K:box "dpaa2" with .nw at A.se + (2, -1.5) fill 0.2;
rte_mempool_ops("irte_hw_mbuf_free_bulk", "rte_dpaa2_mbuf_alloc_bulk");

"\fBrte_mempool_ops_table\fR" textwid 2 with .nw at A.c + (0, 0.4);
"\fB  mempool_octeontx_ops\fR" textwid 2 with .nw at H.c + (0, 0.4);
"\fB  mempool_dpaa_ops\fR" textwid 2 with .nw at I.c + (0, 0.4);
"\fB  mempool_bucket_ops\fR" textwid 2 with .nw at J.c + (0, 0.4);
"\fB  mempool_dpaa2_ops\fR" textwid 2 with .nw at K.c + (0, 0.4);



line chop 0 chop 0 from B.e to J.w ->;
line chop 0 chop 0 from C.e to I.w ->;
line chop 0 chop 0 from D.e to K.w ->;
line chop 0 chop 0 from E.e to H.w ->;
