[K8S] Pod调度

其他 2021-11-22 09:35:09 阅读次数: 0

- pod创建的过程
- 资源限制(cpu,memory)
- nodeSelector
- nodeAffinity
- 污点和污点容忍
- 指定调度节点

@pod创建的过程
1、kubectl run(创建一个pod,请求发送给)-> apiserver(将数据存储到) -> etcd
2、scheduler(将创建的pod根据调度算法选择一个合适的节点并标记,返回给) -> apiserver -> etcd
3、kubelet(发现有新的pod分配,调用docker api创建容器,将容器状态返回给) -> apiserver -> etcd

Kubernetes基于list-watch机制的控制器架构
其它组件监控自己负责的资源，当这些资源发生变化时，kube apiserver会通知这些组件
Etcd存储集群的数据信息，apiserver作为统一入口，任何对数据的操作都必须经过apiserver。
客户端(kubelet/scheduler/controller-manager)通过list-watch监听apiserver中资源(pod/rs/rc等等)的create,update和delete事件，并针对事件类型调用相应的事件处理函数。

list-watch传送门 -> 理解 K8S 的设计精髓之 List-Watch机制和Informer模块  https://zhuanlan.zhihu.com/p/59660536

@资源限制(cpu,memory)

limitpod.yaml内容如下，

apiVersion: v1
kind: Pod
metadata:
  name: testpod
spec:
  containers:
  - image: nginx
    name: testpod
    resources:
      requests:
        memory: 100Mi
        cpu: 400m
      limits:
        memory: 128Mi
        cpu: 500m

说明：
containers.resources.limits 容器使用的最大资源上限
containers.resources.requests 容器资源预留值、不是实际占用 -> 用于资源分配参考、判断节点可否容纳
当请求的值没有节点能够满足时，pod处于pendding
cpu的1核=1000m

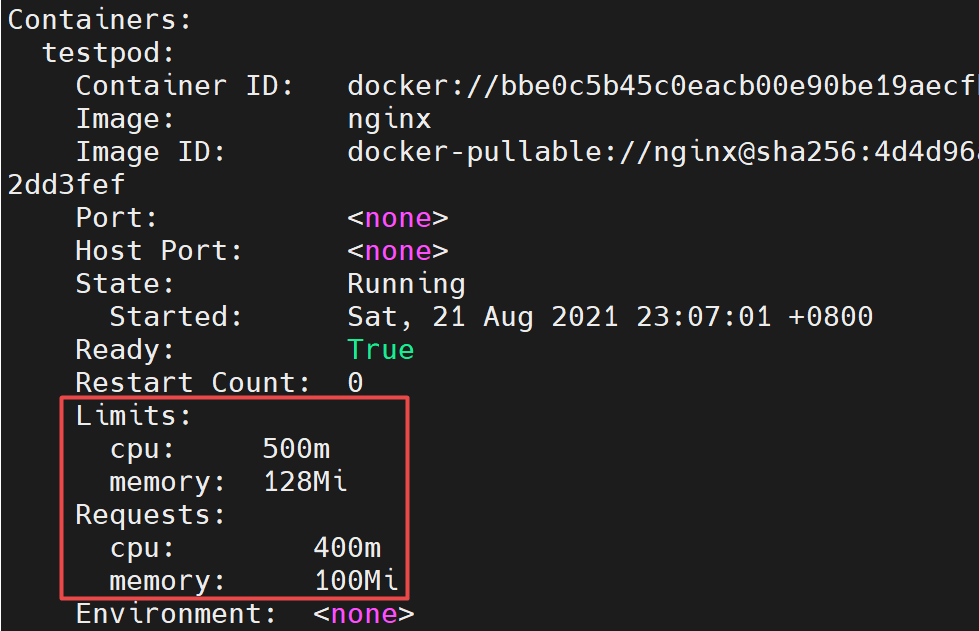

kubectl describe pod <pod name>可以查看资源limit和request

 看看pod在哪个节点，当前pod在k8s-node1

[root@k8s-master ~]# kubectl get pod testpod -o wide
NAME      READY   STATUS    RESTARTS   AGE   IP             NODE        NOMINATED NODE   READINESS GATES
testpod   1/1     Running   0          19m   10.244.36.66   k8s-node1   <none>           <none>
[root@k8s-master ~]#

然后用kubectl describe node <node name>看节点的资源

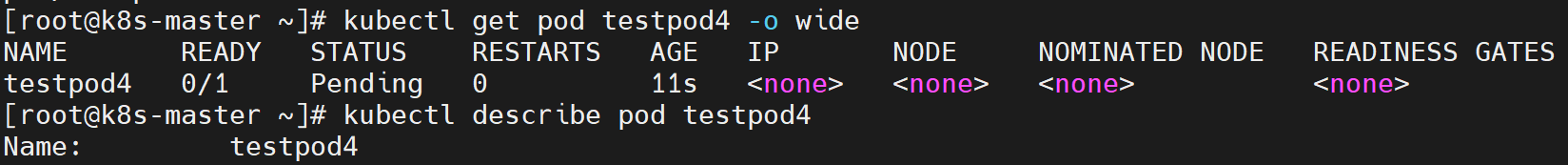

 多创建几个pod，占满节点资源，当resources.requests值没有节点能够满足时，pod处于Pending

 kubectl describe pod 查看原因是资源不足

@nodeSelector
nodeSelector：用于将Pod调度到匹配标签的节点上，如果没有匹配的标签会调度失败。
应用场景举例,
专用节点：根据业务线将节点分组管理
配备特殊硬件：部分节点配有固态硬盘(比机械硬盘读写性能好)
节点添加、查看、删除标签命令,
给节点添加标签 kubectl label node <node-name> <label-key>=<label-value>  (可以没有value)
查看节点标签 kubectl get node --show-labels
去除节点标签 kubectl label node <node-name> <label-key>-

节点上默认会打一些标签

[root@k8s-master ~]# kubectl get nodes --show-labels
NAME         STATUS   ROLES                  AGE   VERSION   LABELS
k8s-master   Ready    control-plane,master   23d   v1.20.0   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-master,kubernetes.io/os=linux,node-role.kubernetes.io/control-plane=,node-role.kubernetes.io/master=
k8s-node1    Ready    <none>                 23d   v1.20.0   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-node1,kubernetes.io/os=linux
k8s-node2    Ready    <none>                 23d   v1.20.0   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-node2,kubernetes.io/os=linux
[root@k8s-master ~]#

为k8s-node1添加一个标签ssd

[root@k8s-master ~]# kubectl label node k8s-node1 disktype=ssd
node/k8s-node1 labeled
[root@k8s-master ~]#
[root@k8s-master ~]# kubectl get nodes --show-labels
NAME         STATUS   ROLES                  AGE   VERSION   LABELS
k8s-master   Ready    control-plane,master   23d   v1.20.0   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-master,kubernetes.io/os=linux,node-role.kubernetes.io/control-plane=,node-role.kubernetes.io/master=
k8s-node1    Ready    <none>                 23d   v1.20.0   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,disktype=ssd,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-node1,kubernetes.io/os=linux
k8s-node2    Ready    <none>                 23d   v1.20.0   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-node2,kubernetes.io/os=linux
[root@k8s-master ~]#

生成一个pod的yaml文件，kubectl run testpod --image=nginx --dry-run=client -o yaml > testpod.yaml，编辑testpod.yaml的内容如下

apiVersion: v1
kind: Pod
metadata:
  name: testpod
spec:
  nodeSelector:
    disktype: ssd
  containers:
  - image: nginx
    name: testpod

创建deployment，kubectl apply -f testpod.yaml，查看pod所在位置有无匹配到有ssd的k8s-node1

[root@k8s-master ~]# kubectl get pod -o wide
NAME            READY   STATUS    RESTARTS   AGE    IP              NODE        NOMINATED NODE   READINESS GATES
testpod         1/1     Running   0          24s    10.244.36.112   k8s-node1   <none>           <none>
[root@k8s-master ~]#

去除标签 kubectl label node k8s-node1 disktype-

[root@k8s-master ~]# kubectl get node --show-labels | grep ssd
k8s-node1    Ready    <none>                 23d   v1.20.0   beta.kubernetes.io/arch=amd64,beta.kubernetes.io/os=linux,disktype=ssd,kubernetes.io/arch=amd64,kubernetes.io/hostname=k8s-node1,kubernetes.io/os=linux
[root@k8s-master ~]#
[root@k8s-master ~]# kubectl label node k8s-node1 disktype-
node/k8s-node1 labeled
[root@k8s-master ~]# kubectl get node --show-labels | grep ssd
[root@k8s-master ~]#

@nodeAffinity

节点亲和(nodeAffinity) 可以根据节点上的标签来约束Pod可以调度到哪些节点
相比nodeSelector,
1) 支持的操作符有：In,NotIn,Exists,DoesNotExist,Gt,Lt

可以使用 NotIn 和 DoesNotExist 来实现节点反亲和性行为，或者使用节点污点将 Pod 从特定节点中驱逐。

2) 调度分为软策略和硬策略，而不是硬性要求
- 硬策略(required)必须满足
- 软策略(preferred)尝试满足

【例】创建一个Pod，节点亲和性有一个硬策略和一个软策略
当前节点没有新加额外的标签，所以预期Pod创建不成功，node-affinity.yaml内容如下

apiVersion: v1
kind: Pod
metadata:
  name: node-affinity
spec:
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
          - matchExpressions:
            - key: project
              operator: In
              values:
                - makePeopleHappy
      preferredDuringSchedulingIgnoredDuringExecution:
        - weight: 1
          preference:
            matchExpressions:
              - key: group
                operator: In
                values:
                  - test1
  containers:
    - name: web
      image: nginx

说明：
硬策略 spec.affinity.nodeAffinity.requiredDuringSchedulingIgnoredDuringExecution
软策略 spec.affinity.nodeAffinity.preferredDuringSchedulingIgnoredDuringExecution, weight 字段的取值范围是 1-100

注意:

- 同时指定nodeSelector和nodeAffinity，两者必须都满足，才能将Pod调度到候选节点上。
- 指定多个与 nodeAffinity 类型关联的 nodeSelectorTerms，其中一个nodeSelectorTerms满足，pod就可以调度到节点上。
- 指定多个与 nodeSelectorTerms 关联的 matchExpressions，当所有matchExpressions满足，pod才可以调度到节点上。
- 修改或删除 pod所调度到的节点的标签，pod不会被删除。即亲和性选择只在Pod调度期间有效。

硬策略说明:

创建Pod后一直处于Pending状态

[root@k8s-master ~]# kubectl apply -f node-affinity.yaml
pod/node-affinity created
[root@k8s-master ~]# kubectl get pod
NAME            READY   STATUS    RESTARTS   AGE
node-affinity   0/1     Pending   0          6s
[root@k8s-master ~]#

使用 kubectl describe pod <node name> 查看三个节点,一个有污点,另外两个不符合节点亲和

[root@k8s-master ~]# kubectl describe pod node-affinity
...
Events:
  Type     Reason            Age   From               Message
  ----     ------            ----  ----               -------
  Warning  FailedScheduling  80s   default-scheduler  0/3 nodes are available: 1 node(s) had taint {node-role.kubernetes.io/master: }, that the pod didn't tolerate, 2 node(s) didn't match Pod's node affinity.
  Warning  FailedScheduling  80s   default-scheduler  0/3 nodes are available: 1 node(s) had taint {node-role.kubernetes.io/master: }, that the pod didn't tolerate, 2 node(s) didn't match Pod's node affinity.
[root@k8s-master ~]#

现在给k8s-node2添加一个符合刚才创建Pod应策略的标签(预期预期Pod会被分配到k8s-node2)

然后看看刚才Pod的状态由Pending变为了ContainerCreating

[root@k8s-master ~]# kubectl label node k8s-node2 project=makePeopleHappy
node/k8s-node2 labeled
[root@k8s-master ~]# kubectl get pod
NAME            READY   STATUS              RESTARTS   AGE
node-affinity   0/1     ContainerCreating   0          5m3s
[root@k8s-master ~]#
[root@k8s-master ~]# kubectl get pod
NAME            READY   STATUS    RESTARTS   AGE
node-affinity   1/1     Running   0          6m
[root@k8s-master ~]#

软策略的标签没有符合的节点,但不是必须满足的,而是尽量满足

软策略说明:

现在把刚才的pod删除,k8s-node1和k8s-node2都打上应策略匹配的标签,k8s-node1打上软策略需要的标签

 然后创建pod(预期预期Pod会被分配到k8s-node1)

[root@k8s-master ~]# kubectl apply -f node-affinity.yaml
pod/node-affinity created
[root@k8s-master ~]# kubectl get pod node-affinity -o wide
NAME            READY   STATUS              RESTARTS   AGE   IP       NODE        NOMINATED NODE   READINESS GATES
node-affinity   0/1     ContainerCreating   0          16s   <none>   k8s-node1   <none>           <none>
[root@k8s-master ~]#

去除标签恢复环境:

[root@k8s-master ~]# kubectl label node k8s-node1 project-
node/k8s-node1 labeled
[root@k8s-master ~]# kubectl label node k8s-node2 project-
node/k8s-node2 labeled
[root@k8s-master ~]# kubectl label node k8s-node1 group-
node/k8s-node1 labeled
[root@k8s-master ~]#
[root@k8s-master ~]# kubectl get nodes --show-labels | egrep 'project|group'
[root@k8s-master ~]#

@污点和污点容忍

污点 taints：避免Pod调度到特定Node上
污点容忍 tolerations：允许Pod调度到持有Taints的Node上
应用场景
- 专用节点
如果想将某些节点专门分配给特定的一组用户使用，可以给这些节点添加一个taint，然后给这组用户的Pod添加一个相对应的toleration
- 配备了特殊硬件的节点
在部分节点配备了特殊硬件（比如 GPU）的集群中，我们希望不需要这类硬件的Pod不要被分配到这些特殊节点，以便为后继需要这类硬件的Pod保留资源
- 基于污点的驱逐
这是在每个 Pod 中配置的在节点出现问题时的驱逐行为

1.污点

给节点添加污点 kubectl taint node <node name> <key>=<value>:<effect>
例如：kubectl taint node k8s-node1 gpu=yes:NoSchedule
查看节点的污点 kubectl describe node <node name> |grep Taint
effect取值，
NoSchedule ：不会将 Pod 调度到该节点
PreferNoSchedule：尽量避免将Pod调度到该节点上，但不是强制的
NoExecute：不会调度，并且驱逐Node上已有的Pod

给节点去除污点 kubectl taint node <node name> <key>:<effect>-

[root@k8s-master ~]# kubectl taint node k8s-node1 gpu=yes:NoSchedule
node/k8s-node1 tainted
[root@k8s-master ~]# kubectl describe node k8s-node1 | grep Taint
Taints:             gpu=yes:NoSchedule
[root@k8s-master ~]#

然后通过deployment创建pod试试, test-taint-deploy.yaml内容如下

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: web
  name: web
  namespace: default
spec:
  replicas: 4
  selector:
    matchLabels:
      app: web
  template:
    metadata:
      labels:
        app: web
    spec:
      containers:
      - image: nginx
        name: nginx

可以看到4个副本都避开了打了污点的k8s-node1

[root@k8s-master ~]# kubectl apply -f test-taint-deploy.yaml
deployment.apps/web created
[root@k8s-master ~]# kubectl get pod -o wide
NAME                  READY   STATUS              RESTARTS   AGE   IP       NODE        NOMINATED NODE   READINESS GATES
web-96d5df5c8-gmspn   0/1     ContainerCreating   0          10s   <none>   k8s-node2   <none>           <none>
web-96d5df5c8-hh86q   0/1     ContainerCreating   0          10s   <none>   k8s-node2   <none>           <none>
web-96d5df5c8-n4587   0/1     ContainerCreating   0          10s   <none>   k8s-node2   <none>           <none>
web-96d5df5c8-wrmxv   0/1     ContainerCreating   0          10s   <none>   k8s-node2   <none>           <none>
[root@k8s-master ~]#

2.污点容忍

如果希望Pod可以被分配到带有污点的节点上，要在Pod配置中添加污点容忍(tolrations)字段

一个容忍度和一个污点相“匹配”是指它们有一样的键名和效果，并且
如果 operator是 Exists, 此时容忍度不能指定 value
如果 operator是 Equal, 则它们的value应该相等
如果 key为空, 且operator为 Exists, 表示这个容忍度能容忍任意 taint
如果 effect为空，则可以与所有指定键名的效果相匹配

为test-taint-deploy.yaml添加tolerations,更新后内容如下,

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: web
  name: web
  namespace: default
spec:
  replicas: 4
  selector:
    matchLabels:
      app: web
  template:
    metadata:
      labels:
        app: web
    spec:
      containers:
      - image: nginx
        name: nginx
      tolerations:
        - key: gpu
          operator: Equal
          value: "yes"
          effect: NoSchedule

说明: tolerations.value的值为yes,得加上引号,不然会报这么个错。之前的yaml没太注意,最好参考官方文档,该加引号的值都加上引号。

 创建deployment, 这次不会避开打了污点的k8s-node1

[root@k8s-master ~]# kubectl delete -f test-taint-deploy.yaml
deployment.apps "web" deleted
[root@k8s-master ~]#
[root@k8s-master ~]# kubectl apply -f test-taint-deploy.yaml
deployment.apps/web created
[root@k8s-master ~]# kubectl get pod -o wide
NAME                  READY   STATUS    RESTARTS   AGE   IP               NODE        NOMINATED NODE   READINESS GATES
web-6854887cb-68sgr   1/1     Running   0          41s   10.244.36.74     k8s-node1   <none>           <none>
web-6854887cb-8627z   1/1     Running   0          41s   10.244.36.75     k8s-node1   <none>           <none>
web-6854887cb-c74f4   1/1     Running   0          41s   10.244.36.80     k8s-node1   <none>           <none>
web-6854887cb-hkbm2   1/1     Running   0          41s   10.244.169.145   k8s-node2   <none>           <none>
[root@k8s-master ~]#

@指定调度节点

不经过调度器,因此以上限制统统失效

test-fixednode-deploy.yaml内容如下, 指定调度到 nodeName: k8s-node1, 而k8s-node1有污点且该yaml文件没有污点容忍字段

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: web
  name: web
  namespace: default
spec:
  replicas: 4
  selector:
    matchLabels:
      app: web
  template:
    metadata:
      labels:
        app: web
    spec:
      nodeName: k8s-node1
      containers:
      - image: nginx
        name: nginx

可以看到所有pod副本都调度到了指定节点,即使该节点存在污点且pod未设置污点容忍

[root@k8s-master ~]# kubectl apply -f test-fixednode-deploy.yaml
deployment.apps/web created
[root@k8s-master ~]#
[root@k8s-master ~]# kubectl get pod -o wide
NAME                   READY   STATUS    RESTARTS   AGE   IP             NODE        NOMINATED NODE   READINESS GATES
web-57495dbb4b-fsn2j   1/1     Running   0          65s   10.244.36.86   k8s-node1   <none>           <none>
web-57495dbb4b-kjkx6   1/1     Running   0          65s   10.244.36.83   k8s-node1   <none>           <none>
web-57495dbb4b-lmntn   1/1     Running   0          65s   10.244.36.85   k8s-node1   <none>           <none>
web-57495dbb4b-tx96l   1/1     Running   0          65s   10.244.36.87   k8s-node1   <none>           <none>
[root@k8s-master ~]#

官方文档参考

将Pod分配给节点-> nodeSelector,pod亲和性 https://kubernetes.io/zh/docs/concepts/scheduling-eviction/assign-pod-node/
污点和容忍度 https://kubernetes.io/zh/docs/concepts/scheduling-eviction/taint-and-toleration/

猜你喜欢

转载自blog.csdn.net/wy_hhxx/article/details/119845983
今日推荐
Arc Browser for Windows 1.0 正式 GA
90后程序员开发视频搬运软件、不到一年获利超 700 万，结局很刑！
《美国对全球网络空间安全与发展的威胁和破坏》报告发布
火速冲上 GitHub 热榜 —— 开源编程语言、框架哪有这么可爱？
北京人形机器人创新中心发布全球首个纯电驱拟人奔跑的全尺寸人形机器人“天工”
周排行
rbac——界面、权限
Apache CXF + SpringMVC 整合发布WebService
so插件化
Vue.js实战系列---图标字体制作（svg格式）
PAT乙级 1007 素数对猜想(孪生素数对) (20分) ---（C语言 + 详细注释）
被IRM保护的文档，打开失败
Calendar和Date计算日期差的小问题
win10子系统ubuntu18.4安装docker
利用Wrap Shell Script定位Android Native内存泄漏
MySQL: Transaction (Part I - Basic Concept)
每日归档
更多
2024-05-03(19)
2024-05-02(0)
2024-05-01(4)
2024-04-30(1)
2024-04-29(40)
2024-04-28(0)
2024-04-27(56)
2024-04-26(39)
2024-04-25(22)
2024-04-24(36)

代码天地 © 2018 codetd.com

境外服务器   最新电视剧2022
