Origin—使用分析结果(线性拟合结果)作为模板

文章目录

_{============================================================================================================================}
将学习如何创建分析模板并将其重新用于新数据。

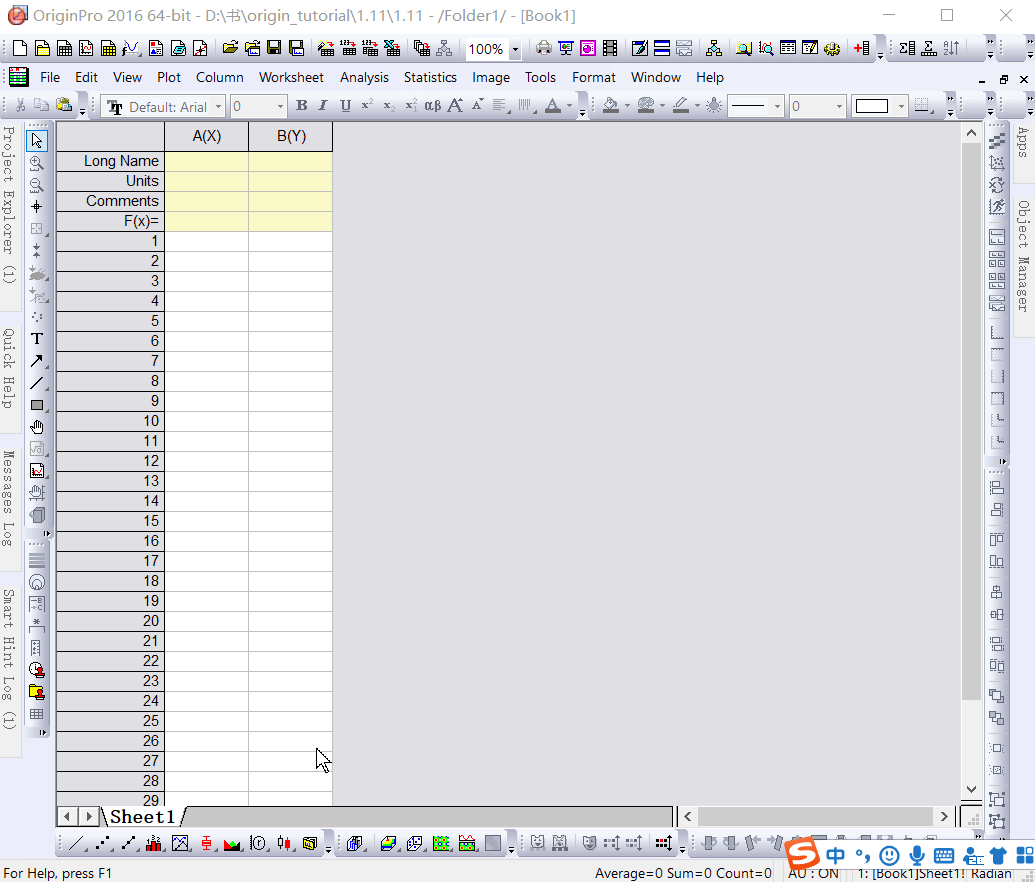

1、导入文件

在这里插入图片描述

2、绘图

高亮显示列B，然后选择“Plot > Templates: User Templates: My Line”，从图形模板My LINE创建一个图。
在这里插入图片描述

3、分析数据，线性拟合

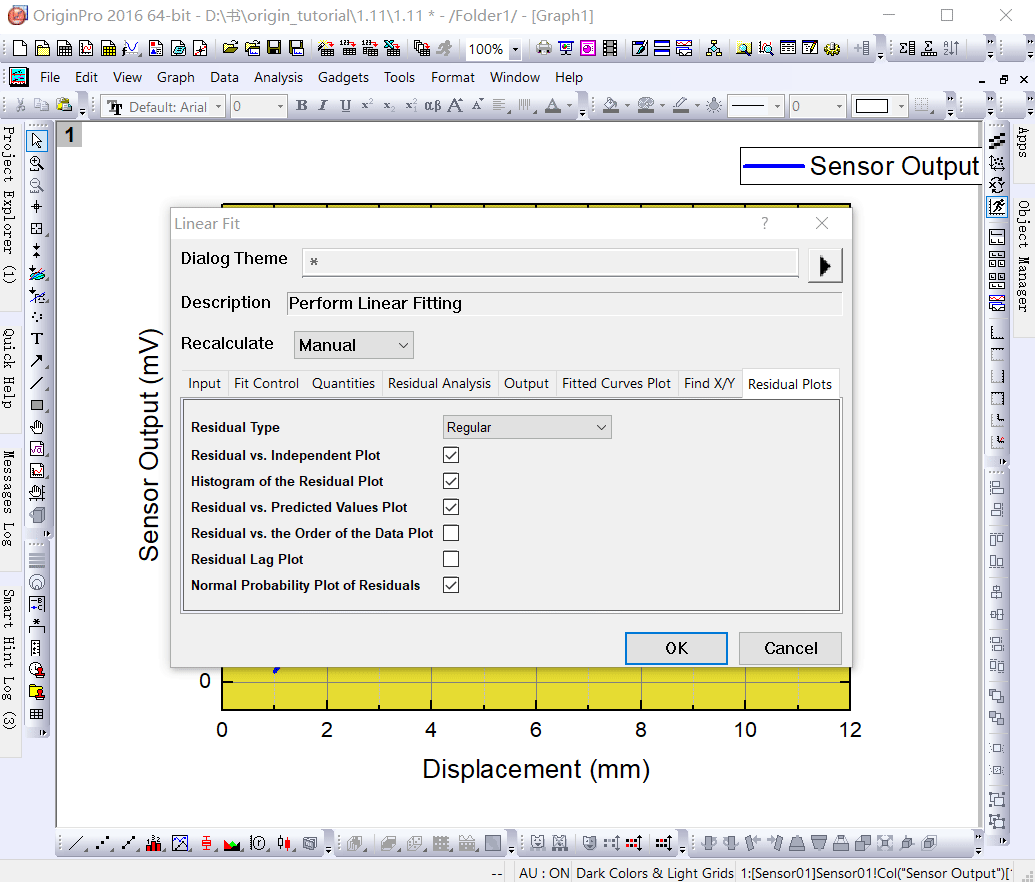

在图形窗口处于活动状态时，从菜单中选择“Analysis: Fitting: Linear Fit”。这将打开“Linear Fit”对话框。
在这里插入图片描述

4、选择自动更新拟合

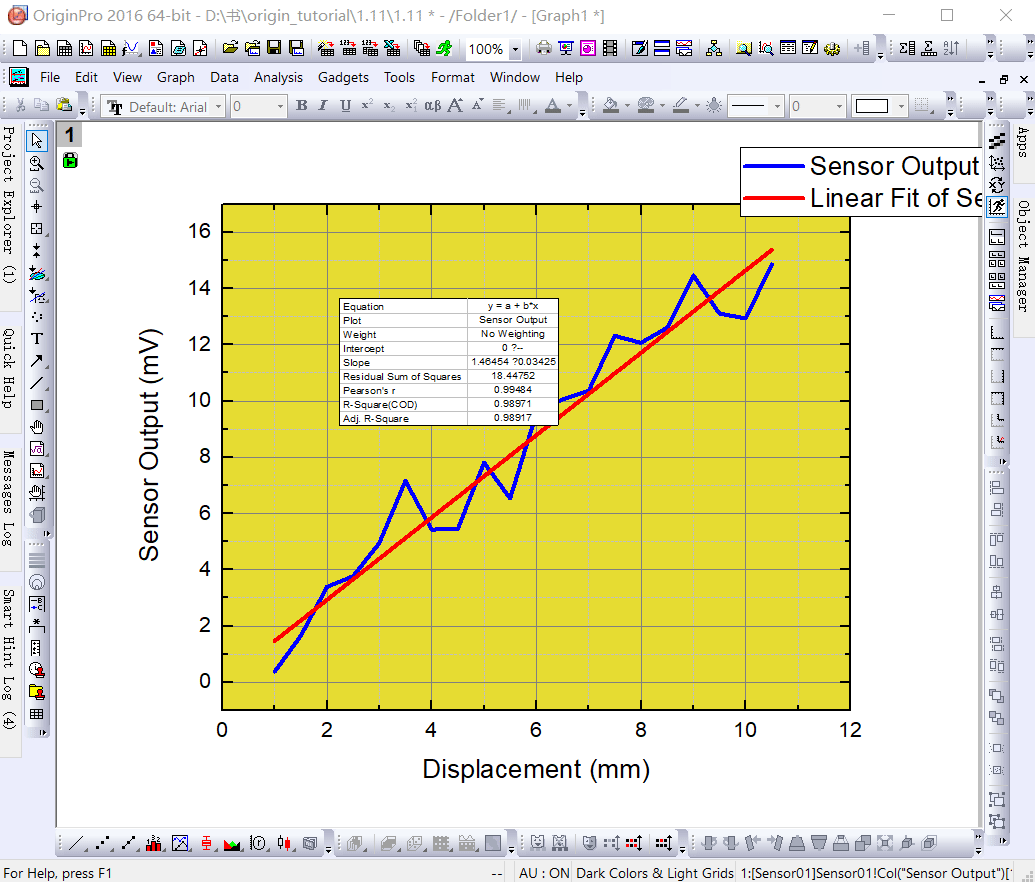

在“Fit Control”选项卡中，选中“Fix Intercept”复选框以强制拟合曲线通过（0,0）。在“Recalculate”中选择“Auto”。单击“OK”执行线性拟合。拟合曲线和结果表将添加到图形中。
在这里插入图片描述

5、保留斜率和拟合优度

右键单击结果表并从关联菜单中选择Quantities in table。在对话框中，删除除Slope和Adj. R-Square之外的所有条目。然后单击“OK”更新表。
在这里插入图片描述

6、将坐标轴更改为自适应

双击X轴打开Axis对话框。在“Scale选项卡处于活动状态时，按住Ctrl键并在左侧的列表框中选择“Horizontal”和“Vertical”。将“Rescale放”更改为“Auto”，然后单击“OK”。这是为了确保轴范围将在数据更改时更新。
在这里插入图片描述

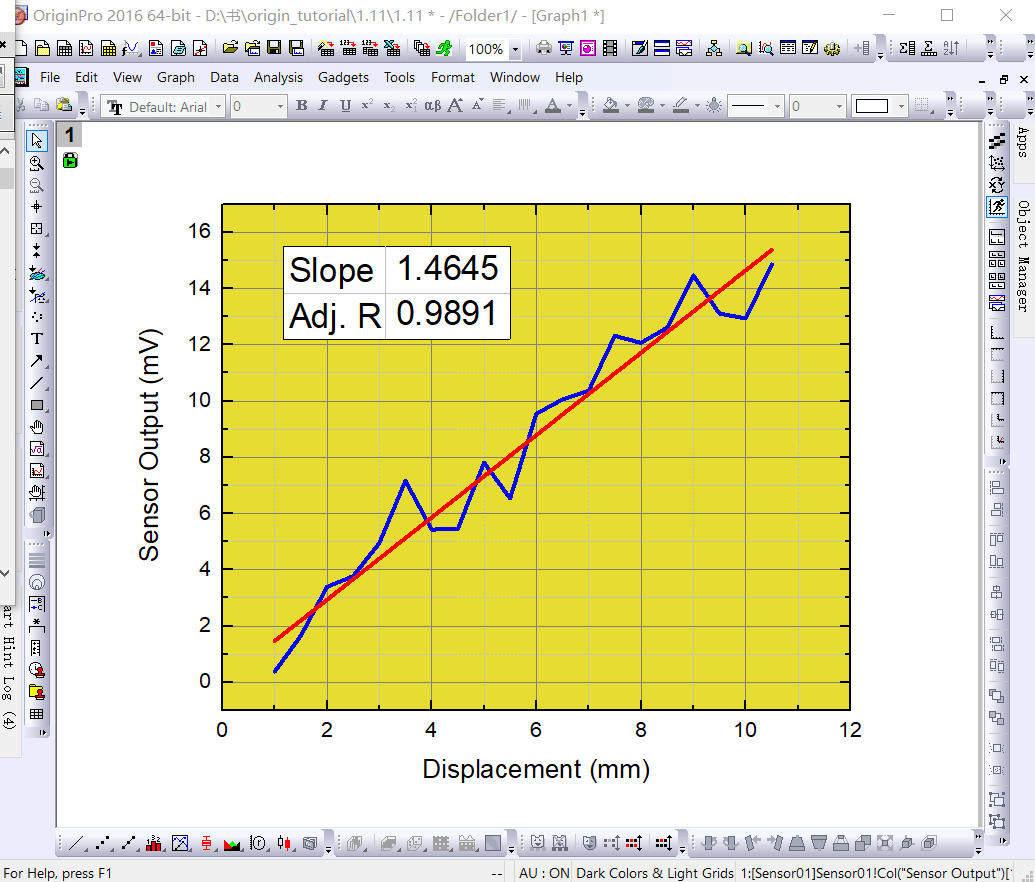

7、选择图形上的图例并将其删除。

在这里插入图片描述

8、将得到的图绘制在sheet中

返回源工作簿。在任何一个工作表选项卡上单击鼠标右键，然后从关联菜单中选择“Add Graph as Sheet”。
在这里插入图片描述

9、将得到的图绘制在sheet中

在打开的“Graph Browser”对话框中，从“位置”下拉列表中选择“Active Folder”。只显示当前文件夹中的折线图。选择图形并单击“OK”将其作为嵌入的图形插入到新工作表中
在这里插入图片描述

10、存储为分析模板

现在源数据和所有的分析结果在一个book里。将其另存为分析模板。从菜单选择File: Save Workbook as Analysis Template…。将工作簿另存为My Sensor 01.ogw.
在这里插入图片描述

11、打开模板

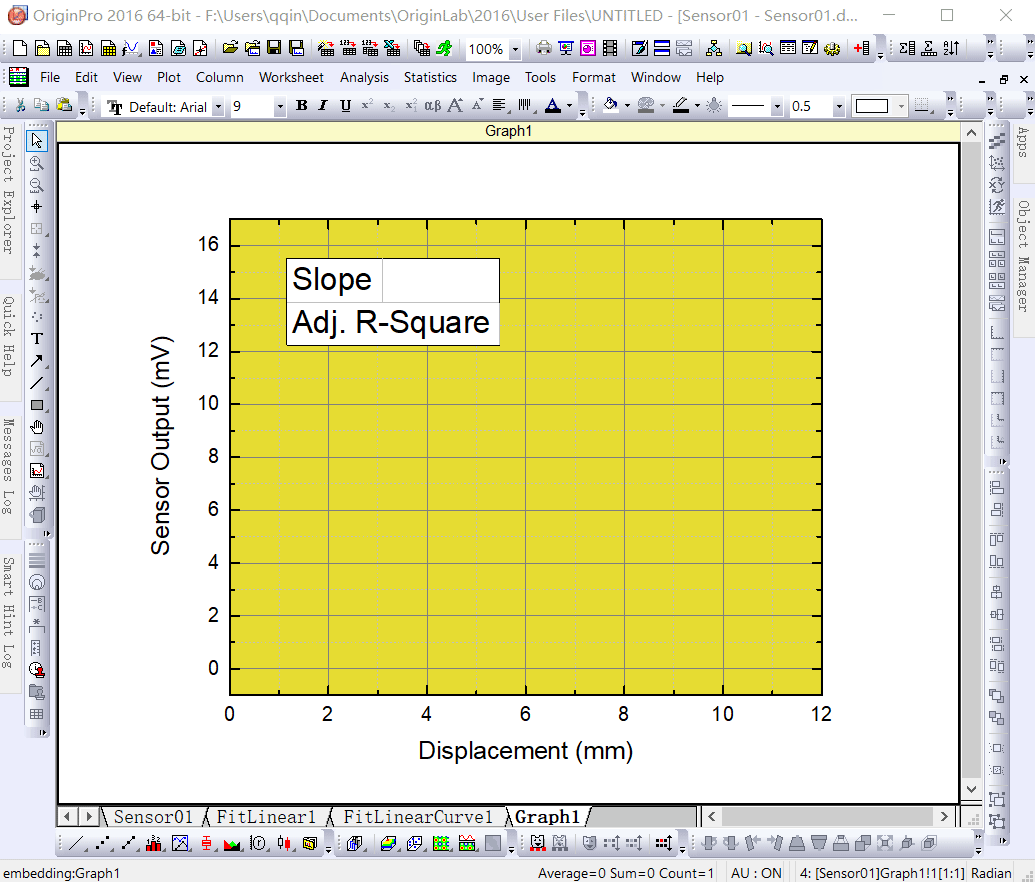

现在使用File: Recent Books菜单命令打开My Sensor 01.ogw… 分析模板将打开。请注意，数据表、结果和图表都是空的。
在这里插入图片描述

12、导入新的文件数据

在第一个数据工作表处于活动状态时，导入另一个数据文件\Samples\Curve Fitting\Sensor02.dat。
在这里插入图片描述

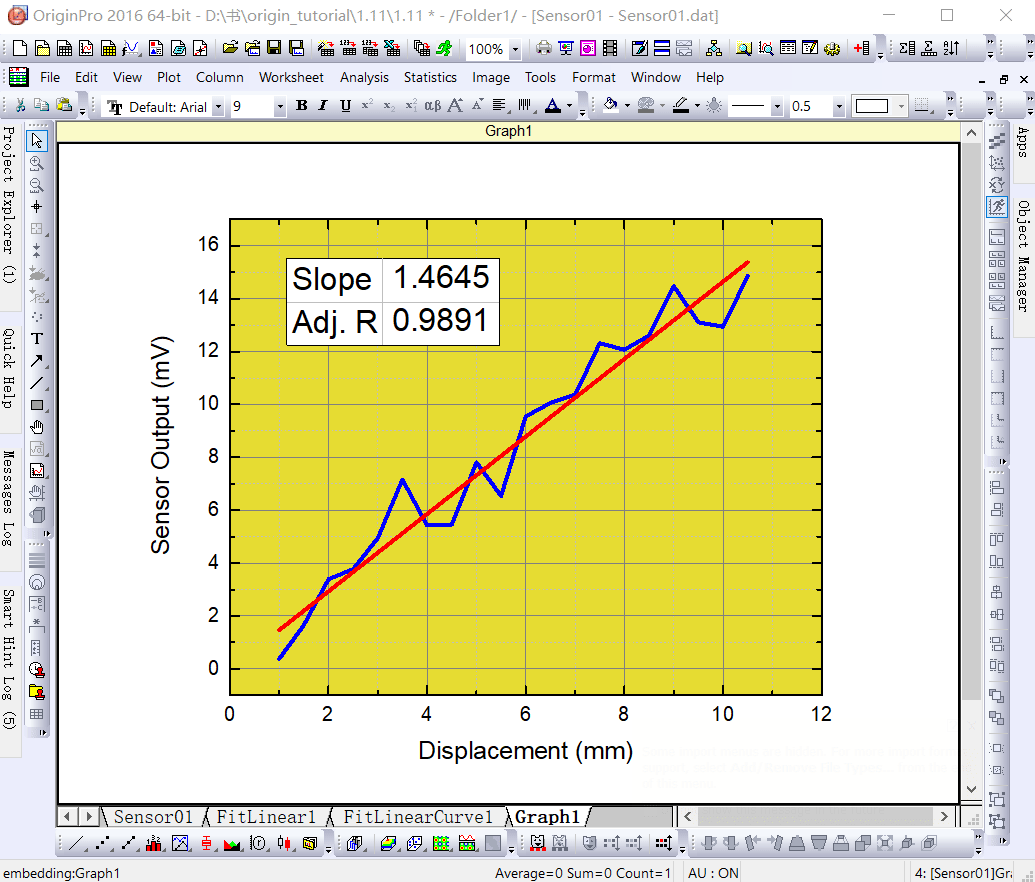

13、自动更新拟合结果

线性回归结果和嵌入的图形将自动更新，因为我们已经在“线性拟合”工具中将重新计算模式设置为“自动”。
reference：Origin_Tutorial_2019_E
