一、实验要求

【实验目的】
1、熟练掌握Keil开发平台和Proteus ISIS仿真软件的使用。
2、掌握开发板上LED灯接线方法。
3、掌握点亮一只LED灯的程序控制方法。
【实验要求】
要求每位学生独立完成实验接线，并编写合适的程序，点亮LED灯。
【实验内容】
1.根据设计思路，使用Proteus ISIS仿真软件绘制仿真电路原理图，并合理设置元件参数。
2.用KeilC51软件编写点亮一个发光二极管的程序。
3.Keil C51与Proteus联调，仿真调试观察实验现象。
4.将程序烧录至开发板，硬件调试观察实验现象。

二、利用Proteus仿真软件画原理图

（1）新建工程文件，左上角文件——新建工程，设置名称和路径：
在这里插入图片描述

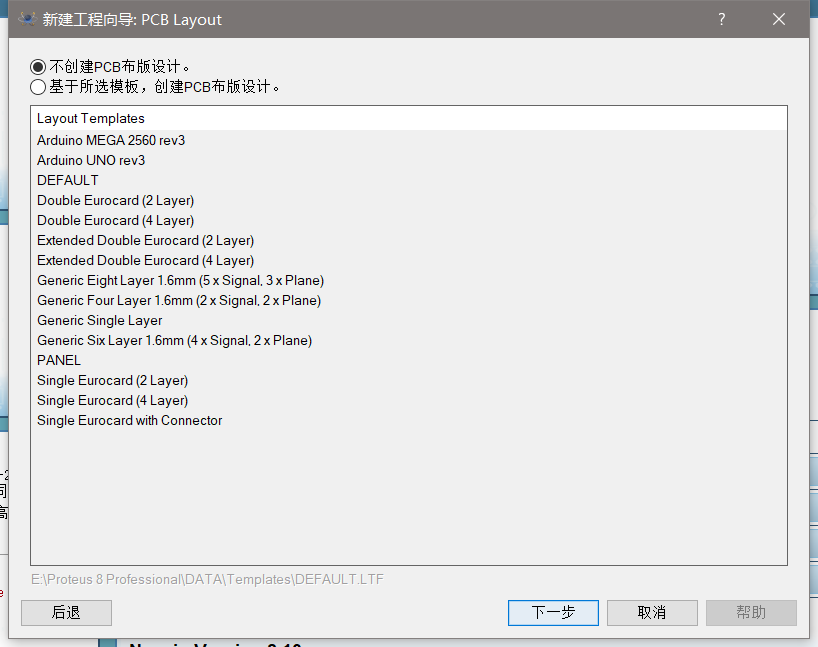

根据需求，选择好后点下一步，这里直接默认一直点下去：

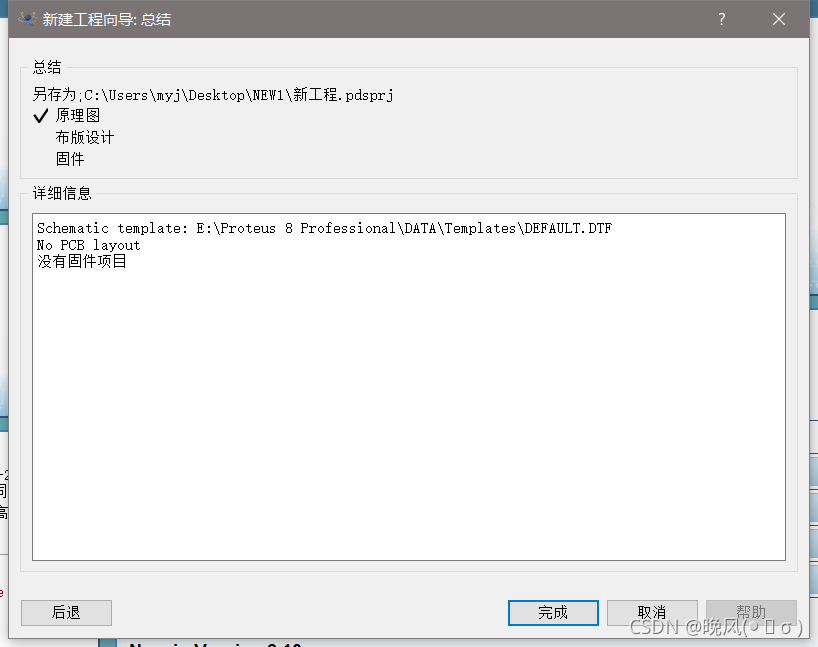

完成创建工程向导：

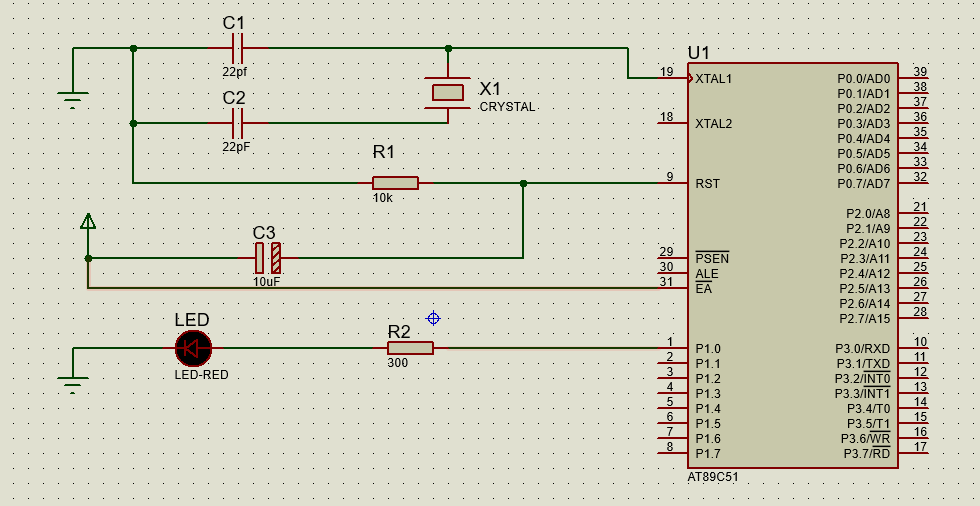

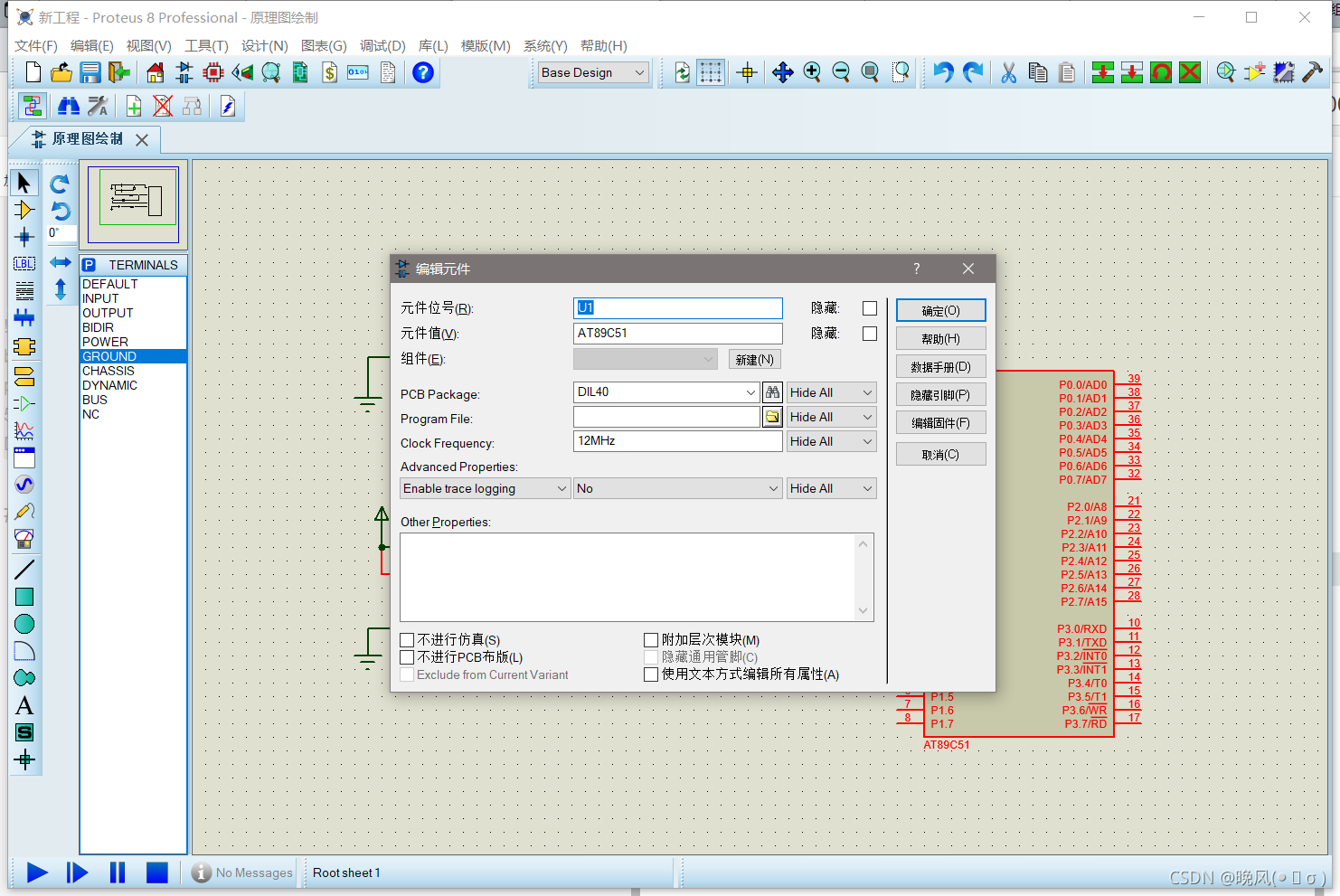

（2）根据实验需求，列出Proteus电路元器件列表，在元件模式（Proteus左列第二个）中点击“P”搜索相应的元器件拖至原理图，并连好线路：
在这里插入图片描述

三、Keil编程软件编写程序

（一）新建工程

1、进入Keil软件，新建工程（New μVision Project），建议放在与proteus原理图在同一目录中，方便找到。
在这里插入图片描述

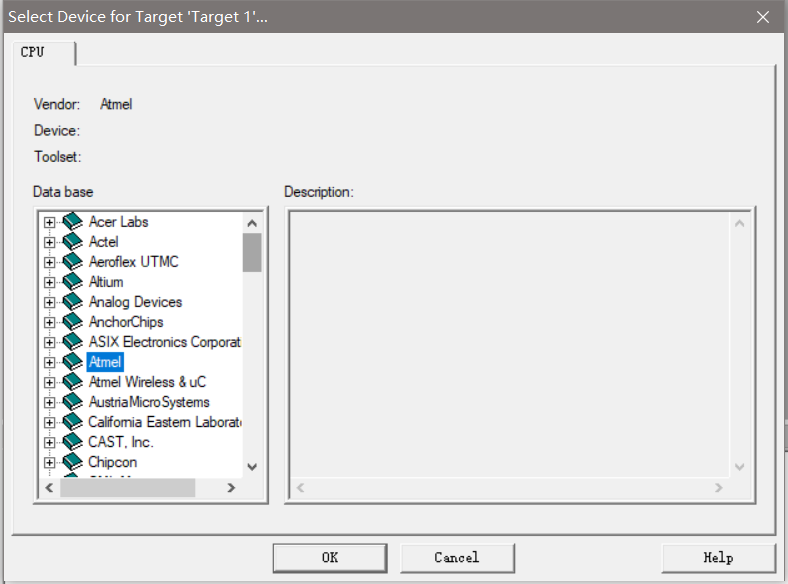

2、选择单片机型号，选择Atmel——AT89C51，选择好后点击ok，如下：

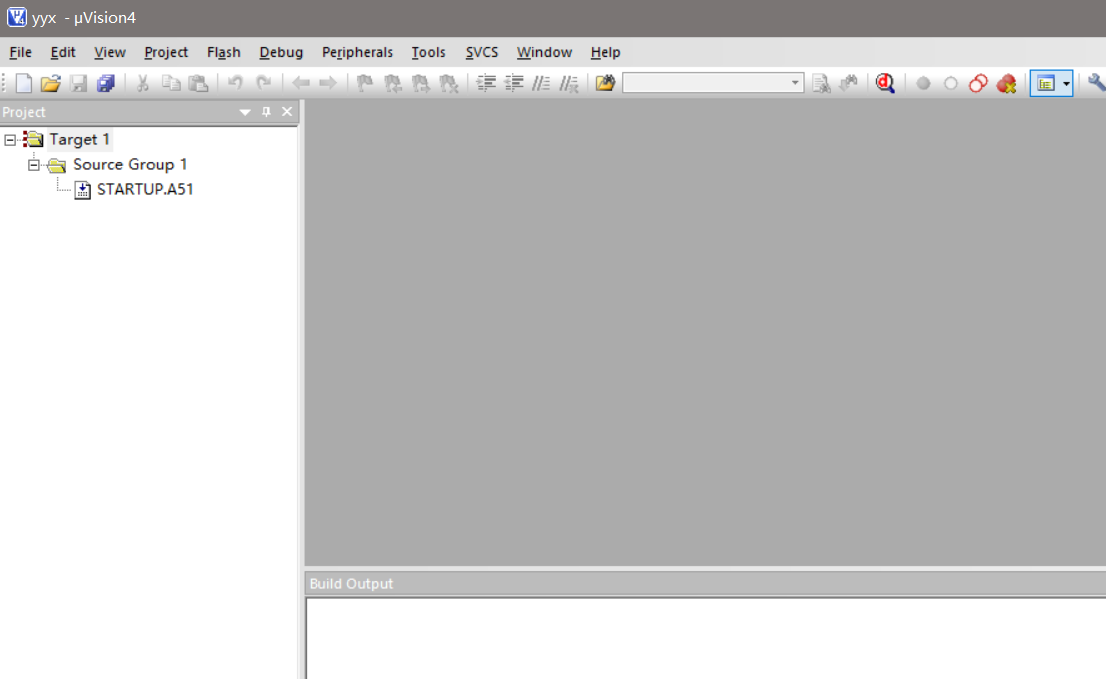

3、会有提示“是否复制启动代码”，点击“是”，这样就创建了一个工程：

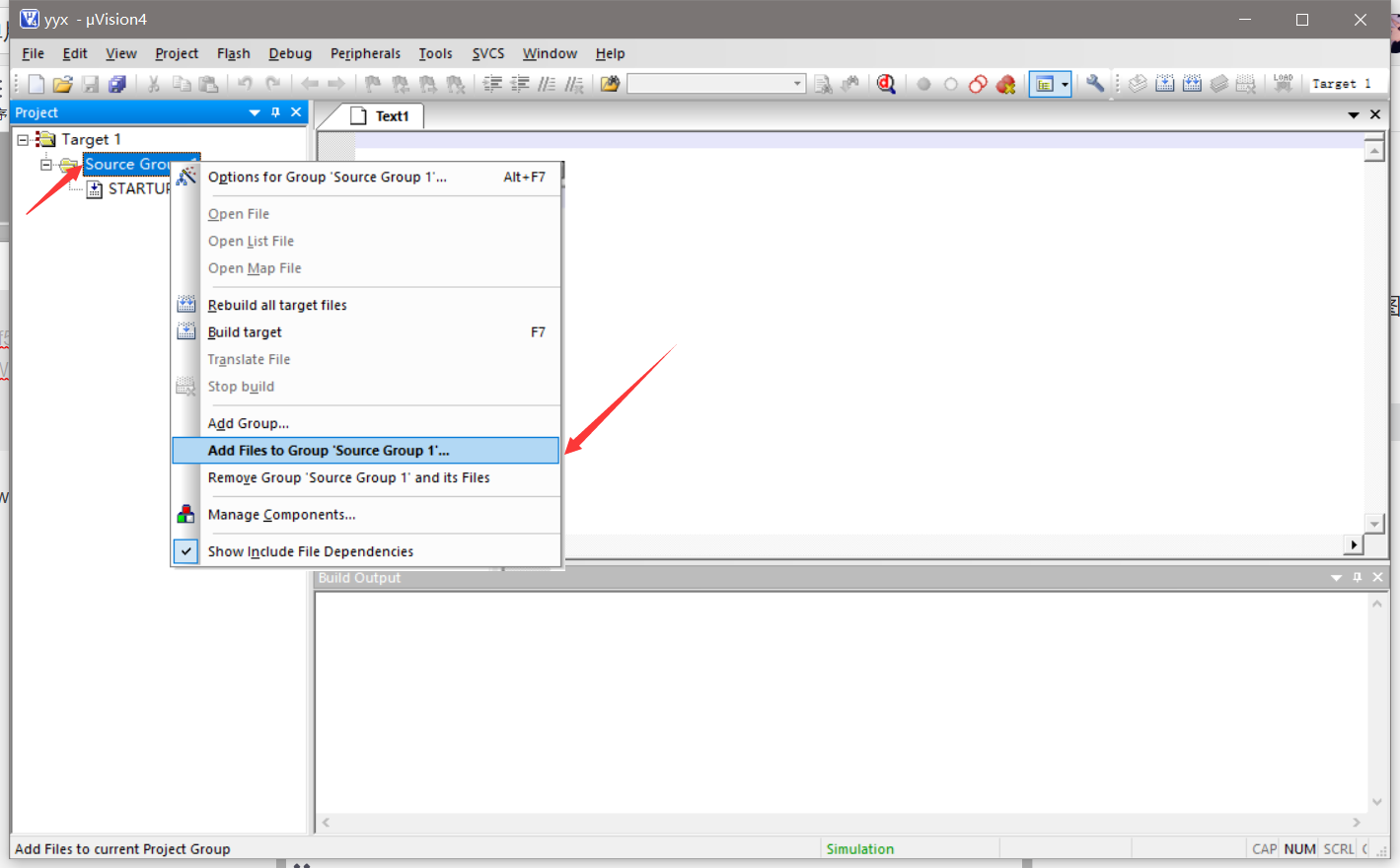

4、添加源文件到工程中，先点击File——New，创建一个后缀为.c的文件，然后右键工程下的Source Group 1的Add Files to Group ‘Source Group 1’…：
在这里插入图片描述
设置好源文件名称，点击Add，即可添加到工程文件中：

5、在左侧工程栏中可看到创建的并加入到工程中的源文件：

（二）工程设置

1、在编程之前还要对工程进行设置，右键工程Target1的Options for Target 'Target 1"…进入工程的设置页面：
在这里插入图片描述
2、首先要设置系统的时钟频率为12.0MHz：

另外在Output选项中，勾选Creat HEX File选项，默认是没有勾选的：

（三）编写程序

接下来就是编写程序，其中sbit LED=P1^0是对单片机P1.0引脚位定义，另外while(1)是无限循环，LED=1是P1.0引脚输出高电平1，即点亮LED：

#include<reg51.h>
sbit LED=P1^0;
void main()
{


	while(1)
	{


		LED=1;
	}
}

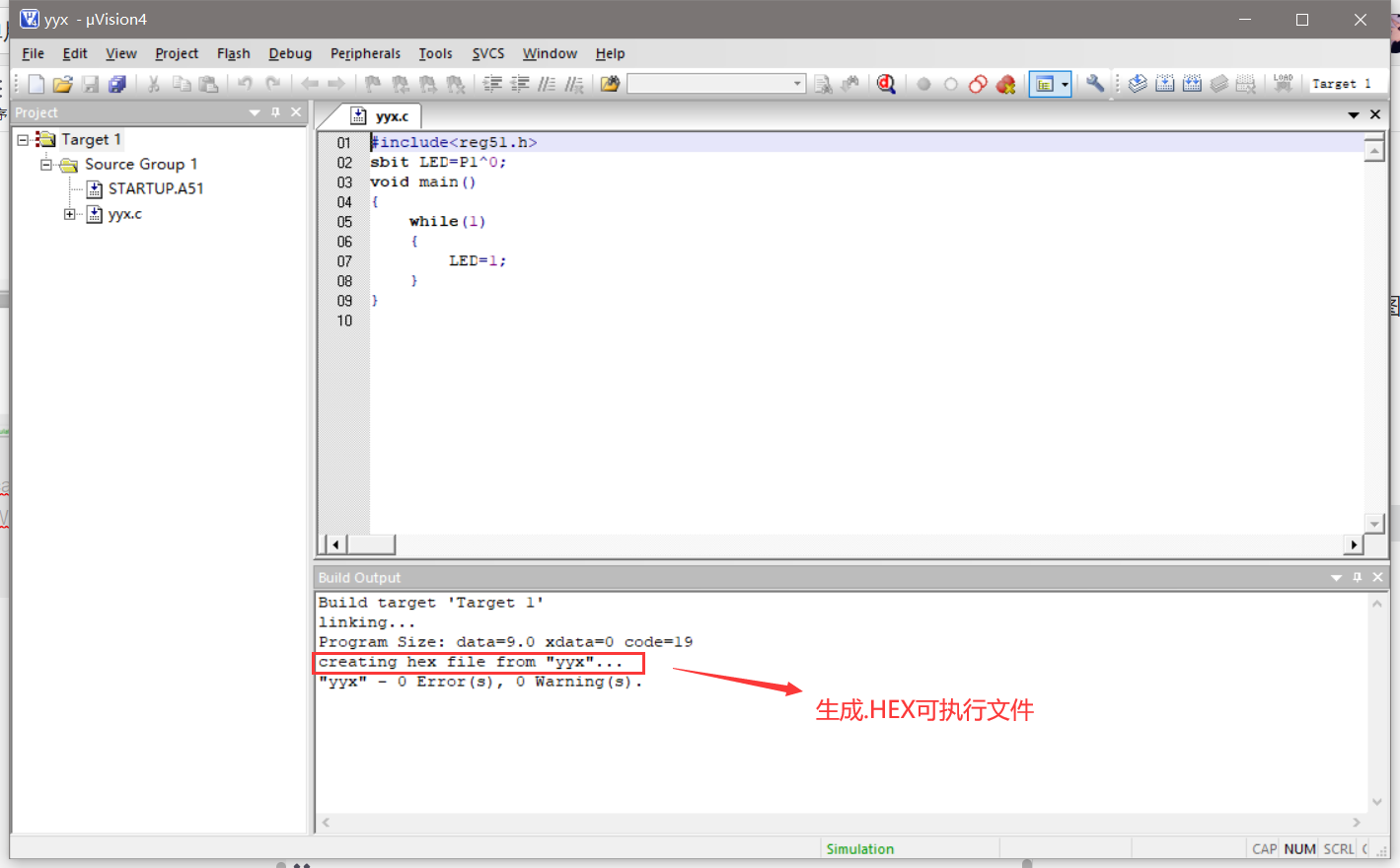

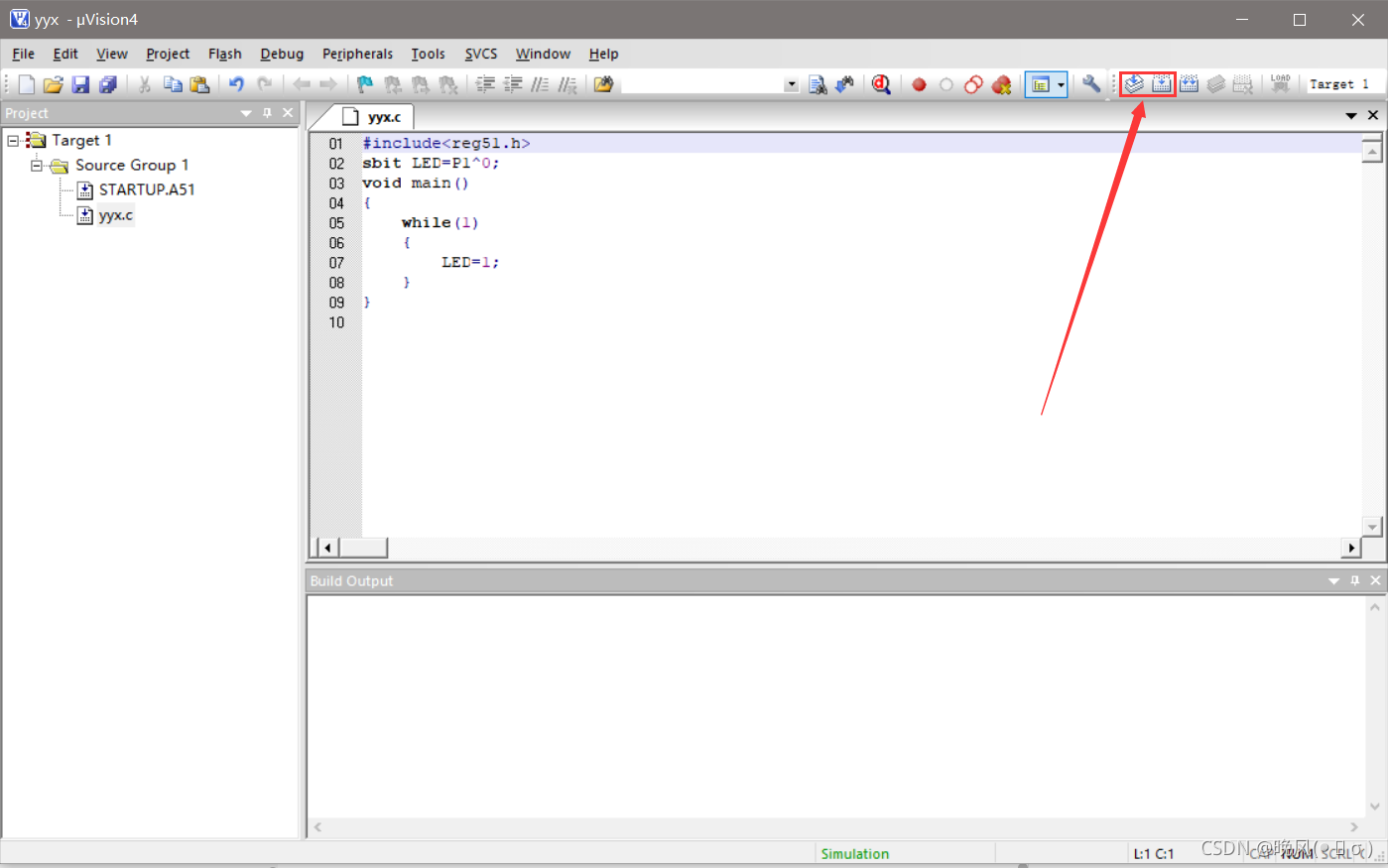

然后编译、链接生成.HEX可执行文件：
在这里插入图片描述
有以下语句并无警告报错，生成了.HEX可执行文件，如果没有这个语句检查自己的工程设置：

四、将可执行文件加载到仿真图

（1）回到之前的proteus仿真图，双击单片机：
在这里插入图片描述

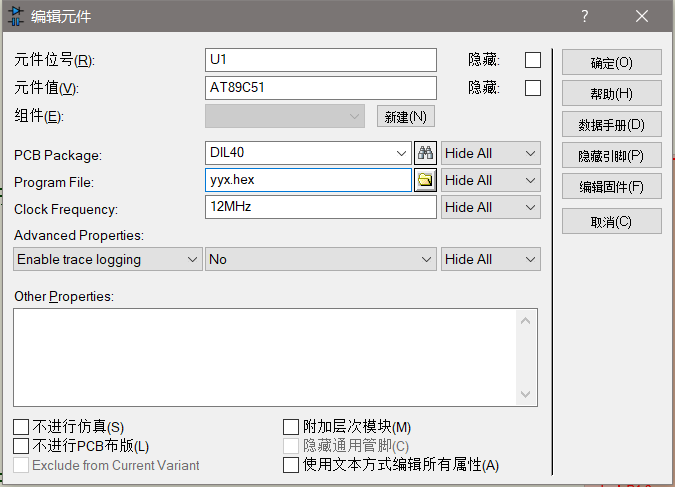

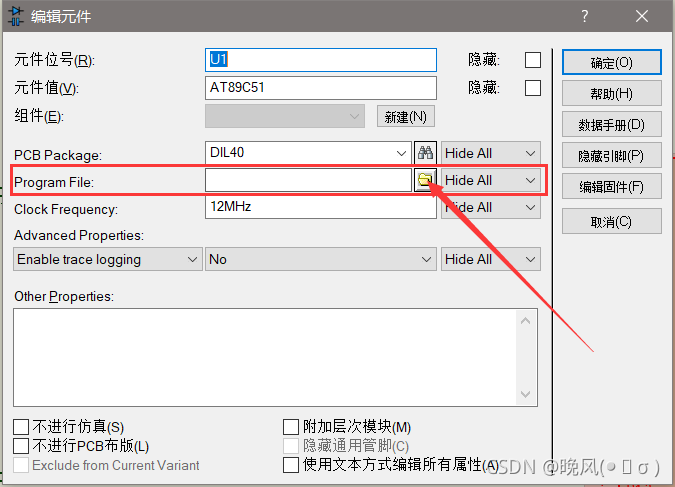

（2）在Program File中点击文件夹标志，将编译链接生成可执行文件加载到仿真图中：

选择好后，点击确定：

（3）开始仿真，点击proteus左下角的三角即可开始仿真，另外可通过点击正方形停止仿真：
在这里插入图片描述
这是点击开始仿真之前的原理图：

开始仿真后，可以看到我们设置的LED-RED点亮，另外还可以看到元器件的引脚呈灰色、蓝色或红色正方形，它们分别代表红色：高电平；蓝色：低电平；灰色：不确定，或者输出的电平介于高低电平间无法确定。
在这里插入图片描述

五、连接电路图

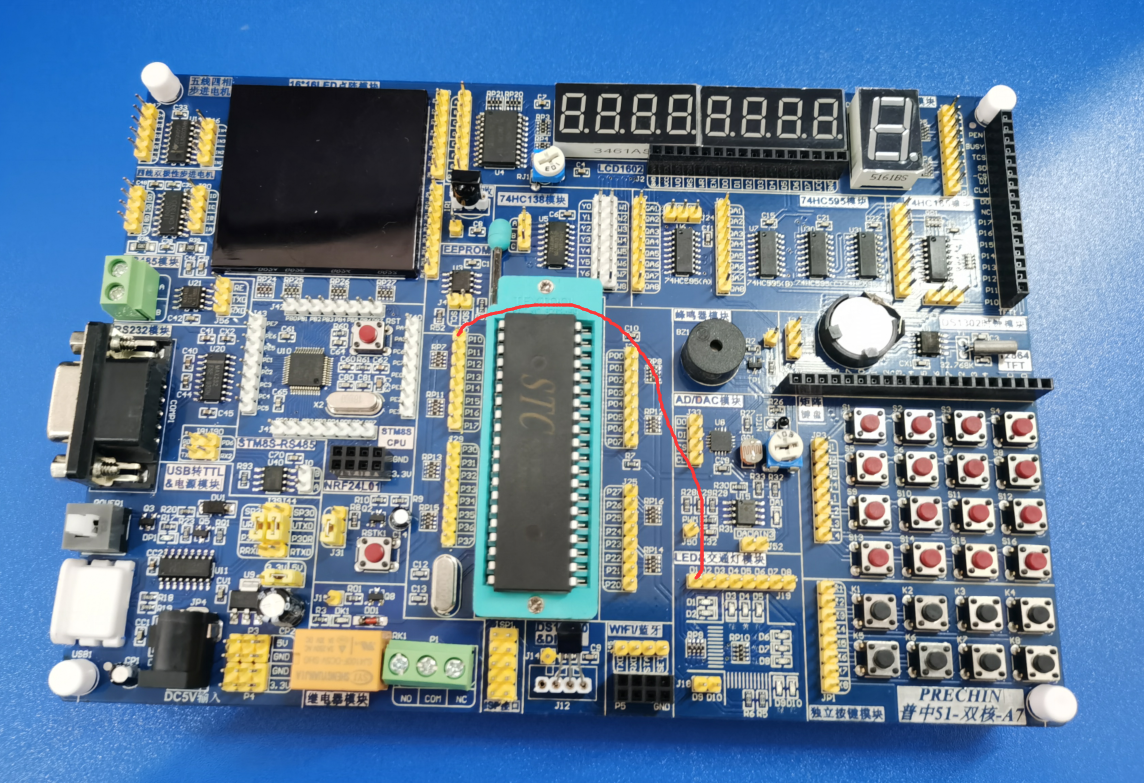

根据绘制的电路原理图连接电路，由于我选择的是P1端口，所以将P1.0和D1连在一起就行：
在这里插入图片描述

六、通过烧录软件烧录可执行文件

在这里插入图片描述
通过stc-isp-15xx-v688I烧录.HEX可执行文件，如下操作：
1、连好实物电路图，通过数据线连接板子至PC，观察计算机端口（在设备管理器中找到端口），这个端口一会要用的：

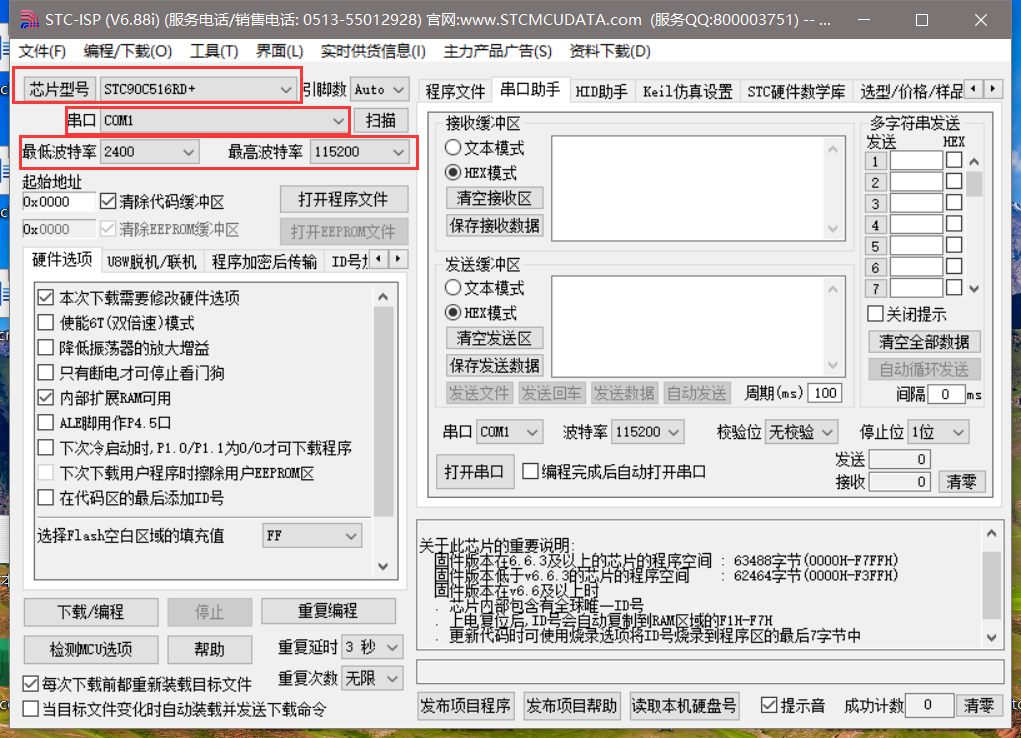

2、进入烧录软件，芯片型号选择STC90C516RD+（不同学校可能用的芯片不一样），串口选择上一步找到的端口，最低波特率设置为2400，最高波特率设置为28800：
在这里插入图片描述
设置完成好后，如下：

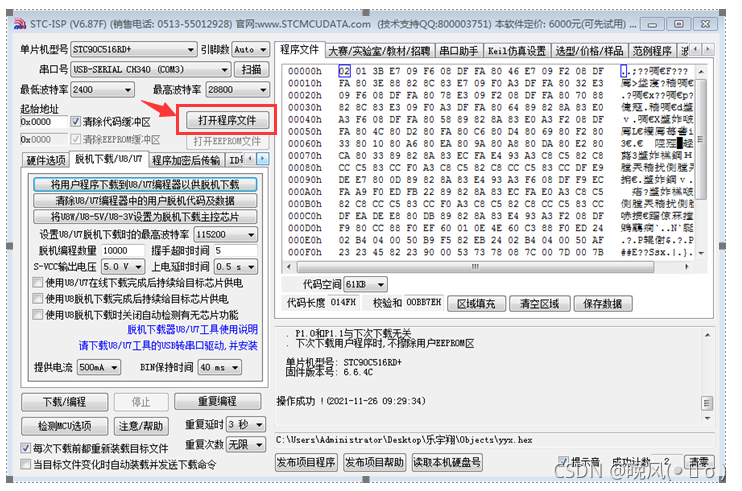

3、然后打开程序文件，选择之前生成的可执行文件：

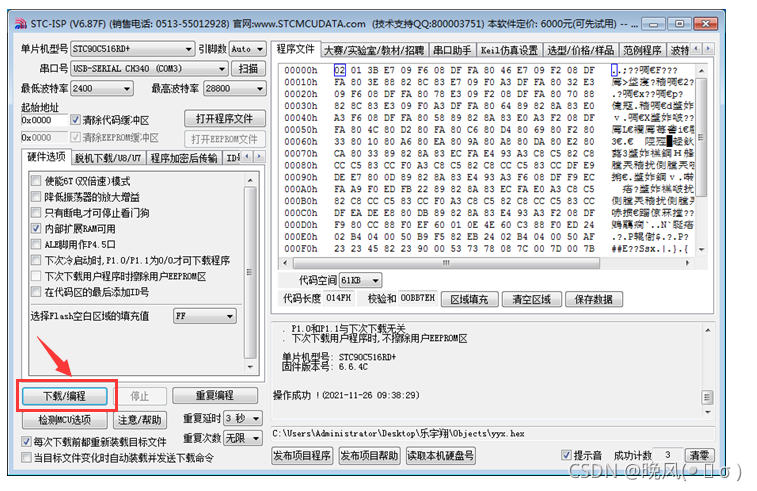

4、打开板子的开关，然后点击下载/编程，然后右边框就会显示操作是否成功：

5、此时就可以观察板子上所连接小灯的情况了，可以看出D1灯亮：
请添加图片描述
