OpenStack自动安装(Fuel)

一：实验架构图---------------------------------------------------4

二：实验具体步骤-------------------------------------------------5

任务一：安装VitualBox--------------------------------------------5

1. 安装步骤；------------------------------------------------------5
2. 设置全局设定；--------------------------------------------------10

任务二：Fuel Master节点---------------------------------------------15

1.  新建Fuel Master节点-----------------------------------------15
2.  拍摄快照-------------------------------------------------------33
3.  虚拟机的复制--------------------------------------------------33

  a. 采用导入/导出虚电脑的方法----------------------------------33

  b．采用直接复制原虚拟磁盘vdi文件，创建新的虚拟机的方法--39

4. 增加本地源，让Web后台管理界面的源地址变为本地地址并激活

任务三：增加Controller节点和Computer节点------------------50

1.  新建Controller节点-----------------------------------------50

2.  新建Compute节点------------------------------------------55

任务四：进入网页端进行设置-------------------------------58

1. 管理端添加端口----------------------------------------------58
2. 管理端配置端口----------------------------------------------60
3. OpenStack网络配置----------------------------------------63
4. 部署节点-----------------------------------------------------66

一：实验介绍

    本次实验主要是安装部署OpenStack，首先安装VirtualBox这款软件，然后安装三个网卡分别配置不同的网段IP地址，接着安装Fuel Master主节点，这个节点直接影响到后期的安装，在前期配置好网络设置后选择镜像打开，安装该节点完毕后可进入到网页端查看是否合适；后面的Controller节点和Computer节点都是依赖于Fuel Master节点的，将这两个节点所需的文件上传到指定目录，配置网络等设置后打开其余两个节点，安装完毕后进入网页后部署相应的节点设置，网络设置，等待所有部署完毕后就可以进入OpenStack的管理界面。

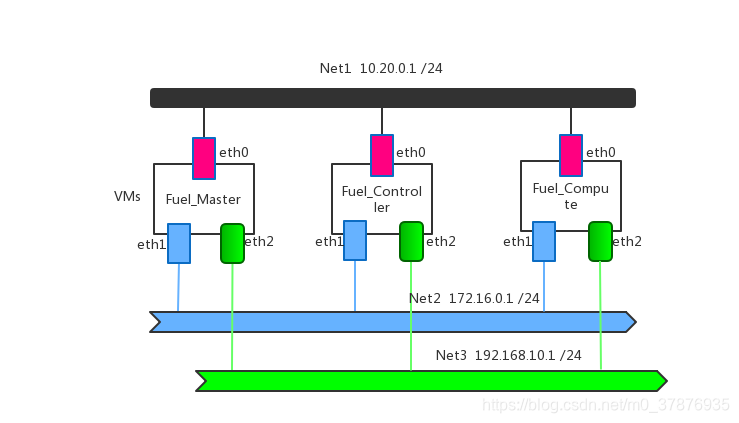

二：实验架构图

实验具体步骤

任务一：安装VitualBox

1. 安装步骤；

    1.1 从官网下载安装包，双击进行安装；

1.2 进入安装页面，点击next进行下一步；

1.3 选择修改文件位置后点击Next进行下一步；

1.4 默认全选，点击Next继续；

1.5 此处的意思是安装VirtualBox将会重置你的网络连接，点击yes继续；

1.6 点击Install，开始安装

1.7 安装开始，正在进行，稍等几分钟；

1.8 点击Fininsh，默认勾选，即在安装完毕后打开VirtualBox；

1.9 进入初始化页面；

(今日小编有点事，改日补全，希望大家体谅)

一:设置全局设定

  2.1 点击管理，选择全局设定，设置网络；





2.2 加入3个仅主机网络；

2.3 分别给2,3,4网络分配IP地址；

2.4 VirtualBox中设置混合模式要在后面选择全部允许,Vmvare Workstation要设置混合模式的话需要将该网络端口ID设为4095(这里以VMnet8为例).





2.5 指定虚拟机存放路径，不要放在C盘系统盘内，最好指定一个稍大点的磁盘；



任务二：Fuel Master节点

1.新建Fuel Master节点；

1.1新建Fuel节点；

    1.2 分配虚拟内存，此处分4G；

1.3 选择”现在创建虚拟硬盘”，点击创建继续；

1.4 选择虚拟硬盘文件类型，选择VDI类型，然后点击下一步；

1.5 存储在物理硬盘上，此处选用动态分配；

1.6 选择虚拟硬盘的大小，分给Master节点80GB；

1.7 选中网络，点击OK进行下一步；

1.8 配置网络，设为仅主机模式，设置为混杂模式，选中全部允许；











1.9 添加盘片，从本地文件夹中选择；





1.10 选择镜像后点击OK回到主页面，然后启动，选择正常启动；



1.11 选择Fuel Install (Static IP)，按Enter键进行安装；

1.12 加载读条中；

1.13 点Enter键继续，可以看到默认用户admin，密码admin;



1.14 选中Quit Setup,跳到右边选择Quit without saving;

1.15 进过漫长的等待，大概2小时左右，安装完成，如下图所示。



1.16 Fuel Master连接xshell；

      1.17 查看系统内核版本；

      1.18 关闭防火墙，此处版本中的防火墙是iptables；









1.19 本机ping网络2，ping通后在浏览器端进行连接，跳转到登录页面；

1.20 登录；









1.21 新建环境；



1.22 填写OpenSatck环境名，点击前进；



1.23 默认选中QEMU-KVM，点击前进；



1.24 默认选中Neutron并使用ML2插件；



1.25 默认选择块存储，LVM默认存储，点击前进进行下一步；



1.26 默认，点击前进继续下一步；



1.27 点击新建，环境建立完成，并回到控制台查看；



二：拍摄快照

三：虚拟机的复制

1. 采用导出/导入虚拟电脑的方法

1.1 点击管理，选择导出虚拟电脑；

1.2 选择要导出的虚拟电脑，点击下一步继续；



1.3 选择要导出的文件夹位置，命名为Fuel Master G.ova；



1.4 点击导出，接下来会等待会儿，导出完毕即可，可以看到导出的文件；









1.5 虚拟电脑的导入，点击管理选择导入虚拟电脑；



1.6 选择之前导出的文件，点击“打开”导入；



      1.7 勾选”重新初始化所有网卡的MAC地址”，点击导入，开始导入，需要等待一会儿，导入完毕后即可；









1.8 开机前查看网卡等设置是否正常，确认正常后开机；



1.9 编辑网络设置，修改配置文件ifcfg-eth0,将MAC地址改为新生成的MAC地址；



1.10 重启网卡服务，或重启虚拟机后；验证网页能否登录成功

b．采用直接复制原虚拟磁盘vdi文件，创建新的虚拟机的方法

   1.1 找到你要拷贝复制的原虚拟机的Fuel Master G.vdi文件位置；

1.2 复制结果，Fuel Master G.vdi路径；

1.3 找到文件位置，把所需vdi文件拷贝到你的电脑合适的文件夹中待用；

1.4 新建一个文件夹Fuel Master02,把拷贝的Fuel Master G.vdi放进去。注意这个时候源和目标不能再同一个目录中，否则会提示vdi already exists.

1.5 新建虚拟机，命名为Fuel Master 002(因为默认不能跟已有Fuel Master02文件夹重复，就不能用Fuel Master02了)；



1.6 分配内存4G；



1.7 虚拟硬盘选择第三项，使用已有的虚拟硬盘文件，然后找到拷贝的待用vdi文件；



1.8 调整网络设置，更改连接设置，控制芯片后打开虚拟机；(报错的原因是UUID冲突，而VirtualBox不允许注册重复的UUID)

1.9 在桌面VirtualBox打开属性，找到VirtualBox的起始位置，即安装目录；

1.10 按Ctrl+R进入命令行，进入安装目录，也就是VboxManage.exe所在目录；

1.11 输入命令:VboxManage clonevdi “E:\Openstack\Fuel Master G\ Fuel Master G.vdi” “E:\Openstack\Fuel Master 02\ Fuel MasterG.vdi”

命令解释：VboxManage clonevdi+元磁盘路径\文件名+目标位置\文件名

1.12 检查Fuel Master002网络并修改；

1.13 网络设置好后重新开机，没有错误，进入ifcfg-eth0配置文件；



1.14 修改eth0网卡的MAC地址为网卡1新生成的MAC地址；



1.15 重启网卡服务，或重启虚拟机后；验证网页能否登录成功



4.增加本地源，让Web后台管理界面的源地址变为本地地址并激活

1.1 打开/var/www/nailgun目录，用ls查看发现没有mirrors文件夹；

    1.2 把bootstraps和mirrors文件夹用xftp软件上传/var/www/nailgun到该目录文件夹下，有冲突的部分覆盖掉；



1.3 上传后查看；



1.4 运行fuel-createmirror命令，让Web后台管理界面的源地址变为本地地址并激活

1.5 验证激活状态；

任务三：增加Controller节点和Computer节点

1. 新建Controller节点

1.1 新建虚拟电脑名称(Controller)和系统类型(Linux Red Hat64位)

1.2 分配内存大小4G；







1.3 选择现在创建虚拟硬盘；

1.4 选择虚拟文件类型VDI；



1. 1. 选择动态分配；



1.6 分配文件大小82G，新建Controller节点完成；

1.7 修改网络设置，选择系统勾选网络；







1.8 开机，选择ubuntu_bootstrap启动；

1.9 安装完成；

1. 新建Computer节点(与之前新建Controller节点一样，此处只放与之不同的)

2.1新建虚拟电脑名称(Computer)和系统类型(Linux Red Hat64位)

2.2分配文件大小84G，新建Controller节点完成；

   2.3 此时已有5个节点；



2.4开机，选择ubuntu_bootstrap启动；





2.5 安装完成；



2.6 在Master节点查看node节点是否完成；

2.7 网页端查看；

任务四：进入网页端进行设置

1. 管理端添加节点

1.1 选择节点标签，点击”添加节点”；



1.2 查看待添加节点列表，点开看MAC地址可判断分别是Controller和Compute虚拟机；





1.3 选择Controller虚拟机，给其分配Controller和Cinder角色，并点击”应用变更”；



1.4 选择Computer虚拟机，给其分配Compute和Cinder角色，并点击”应用变更”；



1. 管理端配置端口

2.1 到节点页面，可见Controller和Compute都是”等待添加”状态；



2.2 将两个节点同时选中，发现配置磁盘出现警告，是因为两台虚拟机硬件参数不同，不能同时配置，需要单独配置；





 2.3 选中Controller，并点击”配置接口”；

2.4 对应MAC查看网卡并更改，网卡1为部署网，网卡2为公共网络，网卡3为存储管理等内部网络。改为下图所示，点击”应用”；





2.5 选中Compute，并点击”配置接口”；

2.6 对应MAC查看网卡并更改，网卡1为部署网，网卡2为公共网络，网卡3为存储管理等内部网络。改为下图所示，点击”应用”；







1. OpenStack网络配置

3.1 进入网络页面，选择”default”网络组，查看公开网络，这里不连外网，默认是不修改的；(因为第一次失败，所以用另一种方法做的)

3.2 在”存储”标签设置网络存储信息，默认不修改；

3.3在”管理”标签设置管理网络信息，默认不修改；



3.4 选择”其它”，将NTP服务器设置为10.20.0.2，点击”保存设置”；



3.5 选择”连通性检查”，并点击验证网络，如有错误信息按提示修改；







1. 1. 等待验证完毕，显示”验证成功，网络配置正确”；



3.7 进入主节点修改ifcfg-eth1的网络配置，修改后重启网络；



1. 部署节点

4.1 回到控制台页面，确认节点信息正确后点击”部署更改”，开始部署节点；







4.2 点击”部署”，确认部署；

4.3 控制台页面出现部署进度条，等待部署完毕；

4.4 进入”节点”页面，可以看到两个节点正在自动安装Ubuntu操作系统；

4.5 此时可以看到status为”provisioning”;

4.6 Ubuntu安装完毕后，接着安装Openstack;

4.7此时可以看到status为”deploying”;

4.8 安装进度完成后，设置状态为”已就绪”;



4.9 返回”控制台”页面，显示成功，可点击”Horizon”进入Openstack管理Web页面(与公共网络相通)；部署完毕。

4.10此时可以看到status为”ready”;

4.10 登录Openstack管理Web页面；

4.11 Horizon管理界面

四：实验报告总结

   通过本次Fuel-OpenStack安装部署实验，对前半学期阶段的学习有了更深入的了解，本次实验环境的搭建需要在VirtualBox上安装三个节点，Master节点，Controller节点以及Computer这三个节点，其中Master节点是最重要的节点，Master节点直接影响到后两个节点，因为Controller节点和Computer节点的系统引导文件在之前已经上传到了Master节点的/var/www/naligun目录中，在所有节点创建完毕后等待网页端部署完毕之后就能进入到OpenStack的管理界面了。在这次试验之后，对之前上课所讲的那些节点有了一定的了解。OpenStack是由控制节点，计算节点，网络节点，存储节点四大部分组成，网络节点仅包含Neutron服务；计算节点包含Nova，Neutron，Telemeter三个服务；存储节点包含Cinder，Swift等服务；Cinder：块存储服务，提供相应的块存储;Swift：对象存储服务，提供相应的对象存储；

存储节点包含最少两个网络接口；eth0：与控制节点进行通信，接受控制节点任务，受控制节点统一调配；eth1：与计算/网络节点进行通信，完成控制节点下发的各类任务。学习到了OpenStack的各个组件作用及关系，Nova - 计算服务；Neutron-网络服务；Swift - 对象存储服务；Cinder-块存储服务；Keystone - 认证服务；Horizon - UI服务，对后期实验也有了更深的认识，同时也要加强理论知识的学习，不能只知道做实验而搞不懂是在干什么，加强理论与实验的相结合。对于Web端安装出错的原因不是很明白，看日志文件也没看明白是哪里报错了，如果网页端安装出错目前只知道有两种解决方法，后期学习中要深入解决一下，同时加强理论方面的知识。

五：出现的问题与解决方案

(1)网络连通性检查错误；

  错误分析：在前面网络检查的时候忘记修改NTP网络地址了，将网络修改后重新进行连通性检查后依旧报错，删除Controller节点和Computer节点，重新建立这两个节点后调整好网络设置后进行连通性检查，验证网络成功。

(2)安装OpenStack中途报错，一个节点”error”后，另一个节点”stopped”，出现这种现象的原因可能是网络不合适，看它的报错原因是”All nodes are finished”报错。用网上搜到的方法做将网络修改为172.16.0.3，进入Master节点修改网卡ifcfg-eth1的网络，实验成功。
