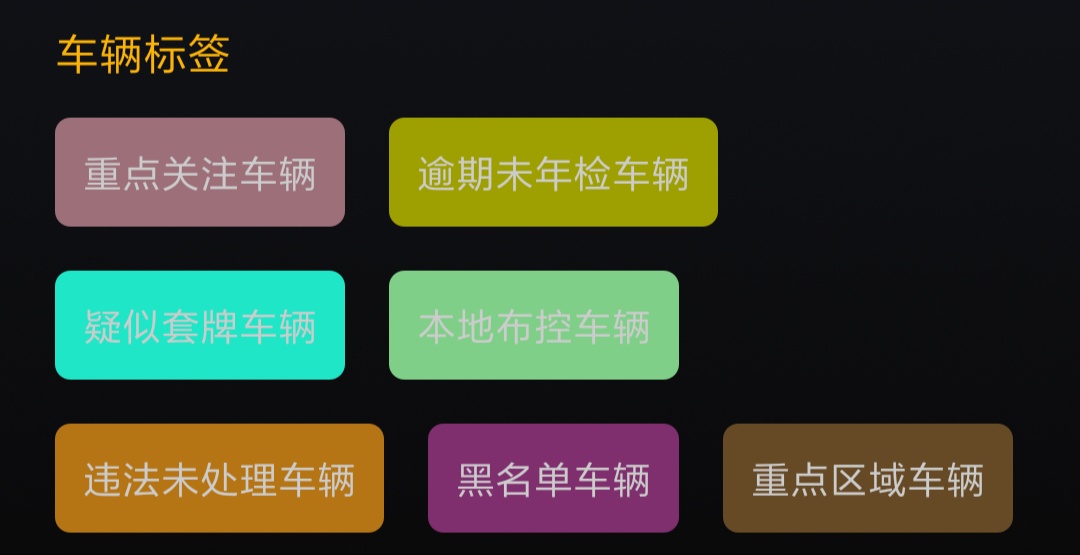

效果图:

概述

1.流式布局原理：

在布局内，随意摆放任意个view,每行所摆放的view个数，根据实施计算出来的宽度，一旦当前要摆放的view宽度和之前摆放的所有view宽度加在一起，超过了布局的宽度,那么就把该view换行摆放

2.应用场景：

一般，像这种流式布局会应用在一些热门标签，热门推荐之类的应用上

3.测量模式：

谈到FlowLayout流式布局，不得不提及他的测量模式：

* MeasureSpec.EXACTLY：精确模式, eg:100dp,match_parent.（明确指出）

* MeasureSpec.AT_MOST： 至多模式, view最多可以获得的宽高值,它需要计算所有包含的子view的宽高，最后计算出来的宽高总和值,eg:wrap_content.

* UNSPECIFIED:未指定模式,想设置多宽多高,就给你多宽多高,一般的控件不会指定这种模式,但也存在，这种模式用的不多。eg:scrollview的宽高测量，就是使用的此种模式

4.在我们的流式布局内，应该怎么设置布局的宽高呢? onMeasure()

1:如果布局指定的宽是match_parent或者精确的宽度值，那么直接就可以从父控件传入的测量规格中直接获取布局宽度，高度同理.

2:如果布局指定的宽高不是EXACTLY,而是AT_MOST,那么这时候，就需要计算每一个子view的宽高，来决定布局的宽高了。

宽度:摆放的所有子view占据宽度最多的一行,作为布局宽度。

高度:摆放的所有子view总共占据几行的高度总和。

5.子View的布局方式： onLayout()

使用onLayout():设置ViewGroup内包含的所有子view的位置;
获取到每一行的每一个子view,计算出它的left,top,right,bottom,调用layout方法设置其在流式布局当中的位置。

宽度=子view最多的那行的宽度=那一行每一个子view的宽度+leftMargin+rightMargin;

高度=所有行的高度 = 每一行的高度+topMargin+bottomMargin;

LayoutParams参数的设置

ViewGroup LayoutParams :每个 ViewGroup 对应一个 LayoutParams; 即 ViewGroup -> LayoutParams
getLayoutParams 不知道转为哪个对应的LayoutParams ,其实很简单，就是如下：
子View.getLayoutParams 得到的LayoutParams对应的就是 子View所在的父控件的LayoutParams;
例如，LinearLayout 里面的子view.getLayoutParams ->LinearLayout.LayoutParams
所以 咱们的FlowLayout 也需要一个LayoutParams，由于上面的效果图是子View的 margin，
所以应该使用MarginLayoutParams。即FlowLayout->MarginLayoutParams

自定义ViewGroup的实现流式布局

根据上面的技术分析，自定义类继承于ViewGroup，并重写 onMeasure和onLayout等方法。具体实现代码如下：

package com.zhuoshi.inspecting.mvp.ui.view.views;

import android.content.Context;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;
import android.view.ViewGroup;
import java.util.ArrayList;
import java.util.List;

public class FlowLayout extends ViewGroup {
    public FlowLayout(Context context) {
        this(context, null);
    }
    //这个方法必须实现
    public FlowLayout(Context context, AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public FlowLayout(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    //布局：给每一个子view布局，childView.layout(l,t,r,b)
    private List<Integer> allHeights = new ArrayList<>();//集合中的元素：记录每一行的高度
    private List<List<View>> allViews = new ArrayList<>();//外层集合中的元素：由每行元素构成的集合

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        int width = this.getWidth();//得到父视图的宽度

        int lineWidth = 0;
        int lineHeight = 0;

        // 一、给集合元素赋值
        int childCount = getChildCount();
        List<View> lineList = new ArrayList<>();//一行元素构成的集合
        for (int i = 0; i < childCount; i++) {
            View childView = getChildAt(i);
            //子视图的宽高
            int childWidth = childView.getMeasuredWidth();
            int childHeight = childView.getMeasuredHeight();
            //获取视图的边距
            MarginLayoutParams mp = (MarginLayoutParams) childView.getLayoutParams();
            if (lineWidth + childWidth + mp.leftMargin + mp.rightMargin < width) {//不换行
                lineList.add(childView);//添加子视图到集合中
                lineWidth += childWidth + mp.leftMargin + mp.rightMargin;
                lineHeight = Math.max(lineHeight, childHeight + mp.topMargin + mp.bottomMargin);
            } else {//换行
                allViews.add(lineList);
                allHeights.add(lineHeight);

                //换行以后需要执行的情况
                lineList = new ArrayList<>();
                lineList.add(childView);
                lineWidth = childWidth + mp.leftMargin + mp.rightMargin;
                lineHeight = childHeight + mp.topMargin + mp.bottomMargin;
            }

            if (i == childCount - 1) {//如果最后一个元素
                allViews.add(lineList);
                allHeights.add(lineHeight);
            }
        }


        Log.e("TAG", "allViews.size()==" + allViews.size() + "allHeights.size()==" + allHeights.size());

        //二、遍历集合元素，调用元素的layout()

        int x = 0;
        int y = 0;

        for (int i = 0; i < allViews.size(); i++) {
            List<View> lineViews = allViews.get(i);//获取每一行的集合
            for (int j = 0; j < lineViews.size(); j++) {
                View childView = lineViews.get(j);//获取一行的指定的j位置

                MarginLayoutParams mp = (MarginLayoutParams) childView.getLayoutParams();
                //计算的到left,top,right,bottom
                int left = x + mp.leftMargin;
                int top = y + mp.topMargin;
                int right = left + childView.getMeasuredWidth();
                int bottom = top + childView.getMeasuredHeight();

                childView.layout(left, top, right, bottom);

                //重新赋值x,y
                x += childView.getMeasuredWidth() + mp.leftMargin + mp.rightMargin;
            }

            //换行
            x = 0;
            y += allHeights.get(i);
        }
    }

    //测量
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        //        super.onMeasure(widthMeasureSpec, heightMeasureSpec);

        //获取宽度和高度的布局的数值，以及各自的设计模式，精确模式，至多模式
        int widthSize = MeasureSpec.getSize(widthMeasureSpec);
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int heightSize = MeasureSpec.getSize(heightMeasureSpec);
        int heightMode = MeasureSpec.getMode(heightMeasureSpec);

        //声明当前视图的宽和高，如果是至多模式，需要计算出此两个变量的值
        int width = 0;
        int height = 0;

        //声明每行的宽度和高度
        int lineWidth = 0;
        int lineHeight = 0;

        int childCount = getChildCount();//获取子视图的个数
        for (int i = 0; i < childCount; i++) {
            View childView = getChildAt(i);

            //为了保证能够获取子视图的测量的宽高，需要调下面的方法
            measureChild(childView, widthMeasureSpec, heightMeasureSpec);
            //获取子视图测量的宽高
            int childWidth = childView.getMeasuredWidth();
            int childHeight = childView.getMeasuredHeight();

            //获取视图的边距
            MarginLayoutParams mp = (MarginLayoutParams) childView.getLayoutParams();

            if (lineWidth + childWidth + mp.leftMargin + mp.rightMargin <= widthSize) {//不换行
                lineWidth += childWidth + mp.leftMargin + mp.rightMargin;
                lineHeight = Math.max(lineHeight, childHeight + mp.topMargin + mp.bottomMargin);
            } else {//换行
                width = Math.max(width, lineWidth);
                height += lineHeight;

                //重新赋值
                lineWidth = childWidth + mp.leftMargin + mp.rightMargin;
                lineHeight = childHeight + mp.topMargin + mp.bottomMargin;

            }
            //单独的考虑一下最后一个！因为最后一个元素并没有计算进去
            if (i == childCount - 1) {
                width = Math.max(width, lineWidth);
                height += lineHeight;
            }
        }

        Log.e("TAG", "width ==" + width + ",height==" + height);
        Log.e("TAG", "widthSize ==" + widthSize + ",heightSize==" + heightSize);

        //调用此方法，设置当前布局的宽高
        setMeasuredDimension(widthMode == MeasureSpec.EXACTLY ? widthSize : width,
                heightMode == MeasureSpec.EXACTLY ? heightSize : height);

    }
    //FlowLayout中有了如下的方法，在onMeasure()中可通过child就可以getLayoutParams()
    @Override
    public LayoutParams generateLayoutParams(AttributeSet attrs) {
        MarginLayoutParams mp = new MarginLayoutParams(getContext(), attrs);
        return mp;

    }


}

需要用到的工具类:

------------------------DrawUtils------------------------

package com.zhuoshi.inspecting.app.utils;

import android.graphics.drawable.Drawable;
import android.graphics.drawable.GradientDrawable;
import android.graphics.drawable.StateListDrawable;

public class DrawUtils {

    //提供一个指定颜色和圆角半径的Drawable对象
    public static GradientDrawable getDrawable(int rgb,float radius){
        GradientDrawable gradientDrawable = new GradientDrawable();
        gradientDrawable.setColor(rgb);//设置颜色
        gradientDrawable.setGradientType(GradientDrawable.RECTANGLE);//设置显示的样式
        gradientDrawable.setCornerRadius(radius);//设置圆角的半径
        gradientDrawable.setStroke(UIUtils.dp2px(1),rgb);//描边
        return gradientDrawable;
    }

    public static StateListDrawable getSelector(Drawable normalDrawable, Drawable pressDrawable) {
        StateListDrawable stateListDrawable = new StateListDrawable();
        //给当前的颜色选择器添加选中图片指向状态，未选中图片指向状态
        stateListDrawable.addState(new int[]{android.R.attr.state_enabled, android.R.attr.state_pressed}, pressDrawable);
        stateListDrawable.addState(new int[]{android.R.attr.state_enabled}, normalDrawable);
        //设置默认状态
        stateListDrawable.addState(new int[]{}, normalDrawable);
        return stateListDrawable;
    }

}

-------------------------MyApplication-----------------------

package com.zhuoshi.inspecting.app;

import android.content.Context;

public class MyApplication extends Application{

    private static MyApplication instance;
    @Override
    public void onCreate() {
        super.onCreate();
        instance = this;


    }


    public static MyApplication getInstance(){
        return instance;
    }

}

--------------------------UIUtils--------------------------

package com.zhuoshi.inspecting.app.utils;

import android.content.Context;
import android.content.res.ColorStateList;
import android.content.res.Resources;
import android.graphics.drawable.Drawable;
import android.support.v4.content.ContextCompat;
import android.text.Spannable;
import android.text.SpannableStringBuilder;
import android.text.style.ForegroundColorSpan;
import android.util.DisplayMetrics;
import android.view.MotionEvent;
import android.view.View;
import android.view.ViewGroup;
import android.view.ViewParent;
import com.zhuoshi.inspecting.app.MyApplication;

public class UIUtils {
    /**
     * @return 应用的上下文
     */
    public static Context getContext() {
        return MyApplication.getInstance();
    }

    /**
     * 获取资源对象
     */
    public static Resources getResources() {
        return getContext().getResources();
    }

    /**
     * @param id
     * @return 资源文件字符串
     */
    public static String getString(int id) {
        return getResources().getString(id);
    }

    /**
     * @param id
     * @return 资源文件字符串数组
     */
    public static String[] getStringArray(int id) {
        return getResources().getStringArray(id);
    }

    /**
     * @param id
     * @return 资源文件图片
     */
    public static Drawable getDrawable(int id) {
        return ContextCompat.getDrawable(getContext(), id);
    }

    /**
     * @param id
     * @return 资源文件颜色
     */
    public static int getColor(int id) {
        return ContextCompat.getColor(getContext(), id);
    }

    /**
     * @param id
     * @return 颜色的状态选择器
     */
    public static ColorStateList getColorStateList(int id) {
        return ContextCompat.getColorStateList(getContext(), id);
    }

    /**
     * @param id
     * @return 尺寸
     */
    public static int getDimen(int id) {
        // 返回具体像素值
        return getResources().getDimensionPixelSize(id);
    }

    /**
     * dp ->px
     *
     * @param dp
     * @return
     */
    public static int dp2px(float dp) {
        float density = getResources().getDisplayMetrics().density;
        return (int) (dp * density + 0.5f);
    }

    /**
     * px ->dp
     *
     * @param px
     * @return
     */
    public static float px2dp(int px) {
        float density = getResources().getDisplayMetrics().density;
        return px / density;
    }

    /**
     * 加载布局文件
     *
     * @param id
     * @return
     */
    public static View inflate(int id) {
        return View.inflate(getContext(), id, null);
    }

    /**
     * 把自身从父View中移除
     *
     * @param view
     */
    public static void removeSelfFromParent(View view) {
        if (view != null) {
            ViewParent parent = view.getParent();
            if (parent != null && parent instanceof ViewGroup) {
                ViewGroup group = (ViewGroup) parent;
                group.removeView(view);
            }
        }
    }

    /**
     * 请求View树重新布局，用于解决中层View有布局状态而导致上层View状态断裂
     *
     * @param view
     * @param isAll
     */
    public static void requestLayoutParent(View view, boolean isAll) {
        ViewParent parent = view.getParent();
        while (parent != null && parent instanceof View) {
            if (!parent.isLayoutRequested()) {
                parent.requestLayout();
                if (!isAll) {
                    break;
                }
            }
            parent = parent.getParent();
        }
    }

    /**
     * 判断触点是否落在该View上
     *
     * @param ev
     * @param v
     * @return
     */
    public static boolean isTouchInView(MotionEvent ev, View v) {
        int[] vLoc = new int[2];
        v.getLocationOnScreen(vLoc);
        float motionX = ev.getRawX();
        float motionY = ev.getRawY();
        return motionX >= vLoc[0] && motionX <= (vLoc[0] + v.getWidth())
                && motionY >= vLoc[1] && motionY <= (vLoc[1] + v.getHeight());
    }

    /**
     * findViewById的泛型封装，减少强转代码
     *
     * @param layout
     * @param id
     * @param <T>
     * @return
     */
    public static <T extends View> T findViewById(View layout, int id) {
        return (T) layout.findViewById(id);
    }

    /**
     * *获取屏幕的比例
     *
     * @param context *@return
     */
    public static float getScaledDensity(Context context) {
        DisplayMetrics dm = context.getResources().getDisplayMetrics();
        float value = dm.scaledDensity;
        return value;
    }

    /**
     * 获取控件的高度，如果获取的高度为0，则重新计算尺寸后再返回高度
     *
     * @param view
     * @return
     */
    public static int getViewMeasuredHeight(View view) {
        calcViewMeasure(view);
        return view.getMeasuredHeight();
    }

    /**
     * 获取控件的宽度，如果获取的宽度为0，则重新计算尺寸后再返回宽度
     *
     * @param view
     * @return
     */
    public static int getViewMeasuredWidth(View view) {
        calcViewMeasure(view);
        return view.getMeasuredWidth();
    }

    /**
     * 测量控件的尺寸
     *
     * @param view
     */
    public static void calcViewMeasure(View view) {
        int width = View.MeasureSpec.makeMeasureSpec(0,
                View.MeasureSpec.UNSPECIFIED);
        int expandSpec = View.MeasureSpec.makeMeasureSpec(
                Integer.MAX_VALUE >> 2, View.MeasureSpec.AT_MOST);
        view.measure(width, expandSpec);
    }

    /**
     * 设置textview指定文字为某一颜色
     *
     * @param content 显示的文字
     * @param color   需要转换成的颜色值
     * @param start   需要变色文字开始位置
     * @param end     需要变色文字结束位置
     */
    public static SpannableStringBuilder changeTextColor(String content, int color, int start, int end) {
        SpannableStringBuilder spannableStringBuilder = new SpannableStringBuilder(content);
        spannableStringBuilder.setSpan(new ForegroundColorSpan(color), start, end, Spannable.SPAN_EXCLUSIVE_EXCLUSIVE);
        return spannableStringBuilder;
    }


}

在布局文件中加入自定义的flowLayout

​
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <com.example.administrator.p2pinvest.ui.FlowLayout
        android:id="@+id/flow_layout"
        android:layout_width="match_parent"
        android:layout_height="match_parent">
    </com.example.administrator.p2pinvest.ui.FlowLayout>
</LinearLayout>


​

初始化布局

private FlowLayout flowLayout;
flowLayout = view.findViewById(R.id.flow_layout);

提供页面要显示的数据，这个数据也可以放在服务器中进行联网获取

private String[] datas = new String[]{"重点关注车辆", "逾期未年检车辆", "疑似套牌车辆", "本地布控车辆",
            "违法未处理车辆", "黑名单车辆", "重点区域车辆"};
 private Random random;

在其他类中直接进行调用即可

 @Override
    public void initData(String content) {

        random = new Random();
        for(int i = 0; i < datas.length; i++) {
            final TextView textView = new TextView(getActivity());
            textView.setText(datas[i]);
            //提供边距的对象，并设置到textView中
            ViewGroup.MarginLayoutParams mp = new ViewGroup.MarginLayoutParams(ViewGroup.LayoutParams.WRAP_CONTENT,ViewGroup.LayoutParams.WRAP_CONTENT);
            mp.leftMargin = UIUtils.dp2px(8);
            mp.rightMargin = UIUtils.dp2px(8);
            mp.topMargin = UIUtils.dp2px(8);
            mp.bottomMargin = UIUtils.dp2px(8);
            textView.setLayoutParams(mp);

            //设置背景
            //设置textView的背景
            int red = random.nextInt(211);
            int green = random.nextInt(211);
            int blue = random.nextInt(211);
            //方式一：
//            textView.setBackground(DrawUtils.getDrawable(Color.rgb(red, green, blue),UIUtils.dp2px(5)));

            //方式二：
            //保存按下能显示selector的效果，需要设置一个如下的属性
            textView.setBackground(DrawUtils.getSelector(DrawUtils.getDrawable(Color.rgb(red, green, blue),UIUtils.dp2px(5)),DrawUtils.getDrawable(Color.WHITE,UIUtils.dp2px(5))));
            //方式一：
//            textView.setClickable(true);

            //添加点击事件，也是实现显示selector的效果的一种方式
            textView.setOnClickListener(new View.OnClickListener() {
                @Override
                public void onClick(View v) {
                    Toast.makeText(ProductHotFragment.this.getActivity(), textView.getText(), Toast.LENGTH_SHORT).show();
                }
            });

            //设置边距
            //设置内边距
            int padding = UIUtils.dp2px(10);
            textView.setPadding(padding, padding, padding, padding);


            // 2.添加到FlowLayout布局中
            flowLayout.addView(textView);
        }
    }

猜你喜欢

转载自blog.csdn.net/qq_40116418/article/details/84789426
今日推荐
《美国对全球网络空间安全与发展的威胁和破坏》报告发布
火速冲上 GitHub 热榜 —— 开源编程语言、框架哪有这么可爱？
北京人形机器人创新中心发布全球首个纯电驱拟人奔跑的全尺寸人形机器人“天工”
LFOSSA 源来如此公开课 | 掌握云原生未来：CNCF 认证全面攻略与备考秘籍
周排行
让自己的头脑极度开放
CentOS 6.5(x64) 和Redhat6.5操作系误删libc
高可用注册中心
【日记】12.28/【题解】AtCoder AGC041
XML（5）_XML 约束_DTD
Java集合Map（四）
树梅派安装桌面环境教程
pipenv 的 使用和安装
小程序白屏问题和内存研究
C语言简单选择排序
每日归档
更多
2024-05-02(0)
2024-05-01(4)
2024-04-30(1)
2024-04-29(40)
2024-04-28(0)
2024-04-27(56)
2024-04-26(39)
2024-04-25(22)
2024-04-24(36)
2024-04-23(26)

代码天地 © 2018 codetd.com

境外服务器   最新电视剧2022
