（来点有用的）MATLAB可视化参数设置

by HPC_ZY

代码实现

先用模拟数据画一个折线图，代码如下：

N = 20;
x = 1:N;
y1 = rand(1,N);
y2 = rand(1,N)+1;

% {绘图部分}
figure
plot(x,y1,'r.-')，hold on
plot(x,y2,'b.-')，grid on
title('test')
xlabel('x'), ylabel('y')
legend('y1','y2')

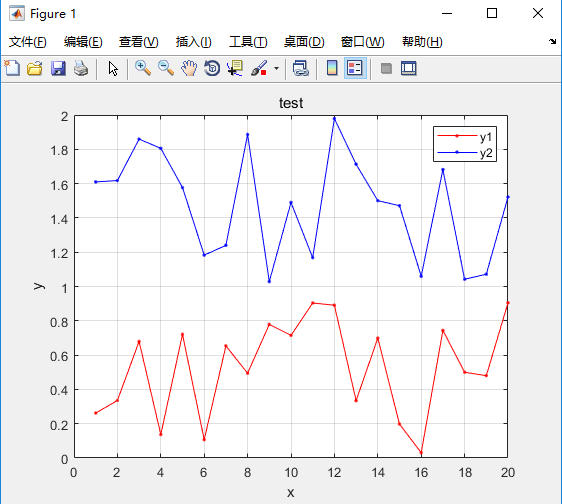

（刚学的时候画成这样就是我的极限了）

对于这个界面、线条、字体、画风可能都不满意。
上述代码中可视化部分总共包含4类：

1. 界面：figure
2. 画图：plot
3. 文本：title, xlabel, ylabel
4. 图例：legend

接下来就一条一条来看。

---

查看属性

运行以下代码

h1 = figure

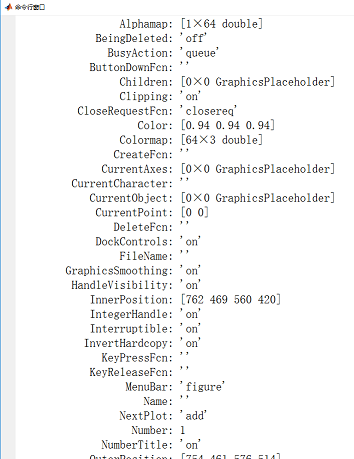

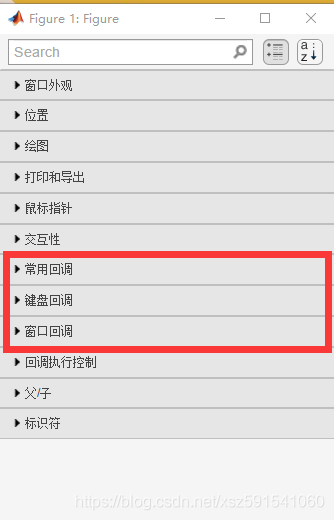

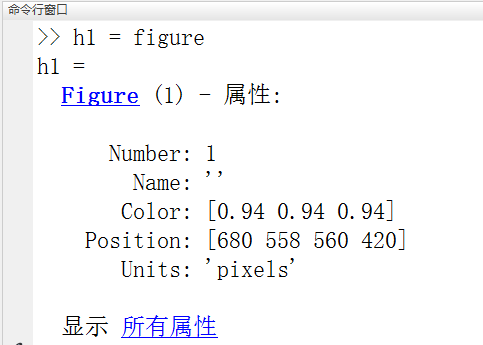

命令行会打印以上信息，点击“所有属性”即可查看该对象所有可供修改的属性。

或者直接在工作区双击对象名查看

同样的方法运行以下代码，就能返回对象的属性

h2 = plot(x,y1,'r.-')
h3 = title('test')
h4 = xlabel('x')
h5 = legend('y1','y2')

---

修改属性

在此之前，首先要弄清想要修改的属性对应的属性名。由于几乎都是使用的英文全拼，很容易识别。
找到之后就可以开始修改了，主要由两种方式：

1. 在之后改

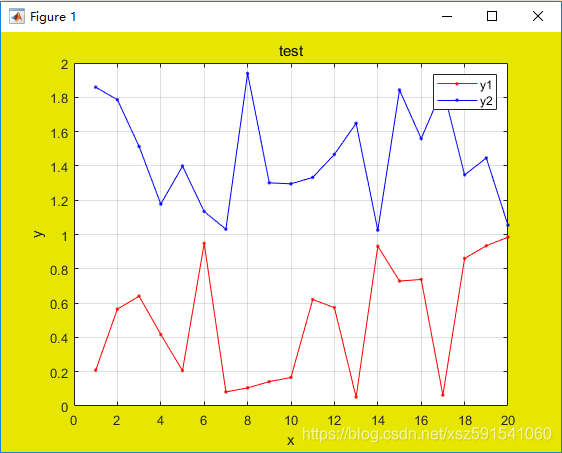

h1 = figure;
h1.Color = [0.9, 0.9, 0]; % 修改背景颜色
h1.MenuBar = 'none'; % 去掉菜单栏

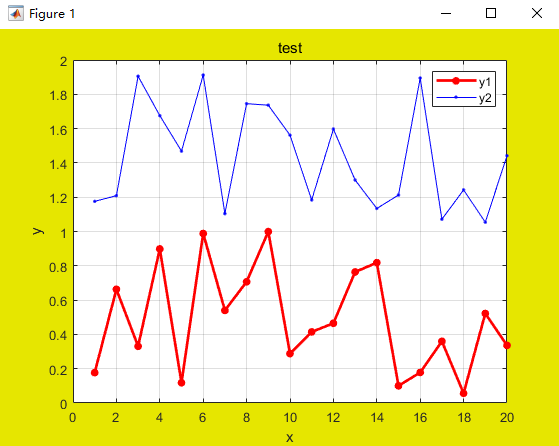

h2 = plot(x,y1,'r.-');
h2.MarkerSize = 20; % 修改标记尺寸
h2.LineWidth = 2; % 修改线宽

这种方式通常在不确定效果的情况下，先显示图，然后边改边看。所以往往是直接在命令行里键入代码。对属性比较清楚或有明确要求时，就可以使用第二种方式。

2. 在之前改
还是刚才的操作

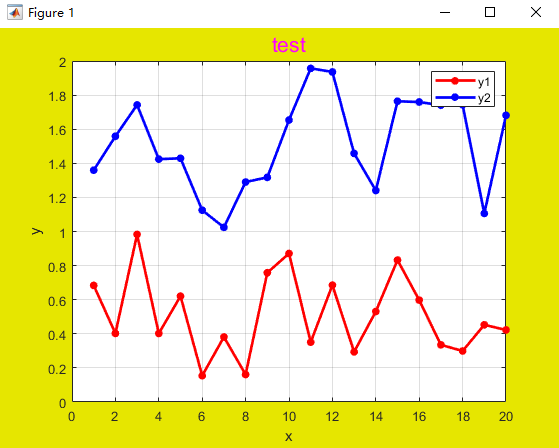

% 设置界面
figure('Menubar','none','Color',[0.9, 0.9, 0]);
% 设置图形
plot(x,y1,'r.-','MarkerSize',20,'LineWidth',2);
hold on
plot(x,y2,'b.-','MarkerSize',20,'LineWidth',2);
grid on
% 设置标题
title('test','FontSize',16,'Color',[1,0,1])

个人觉得这种方式更简洁。

---

编辑器实现

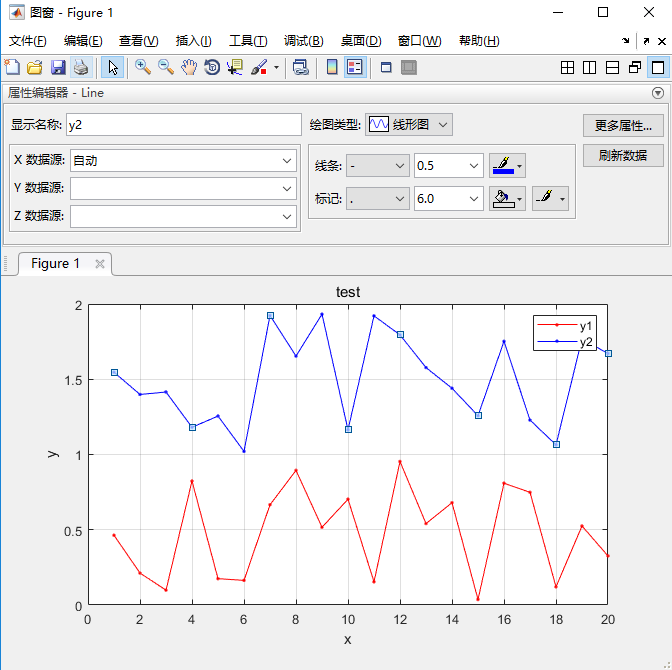

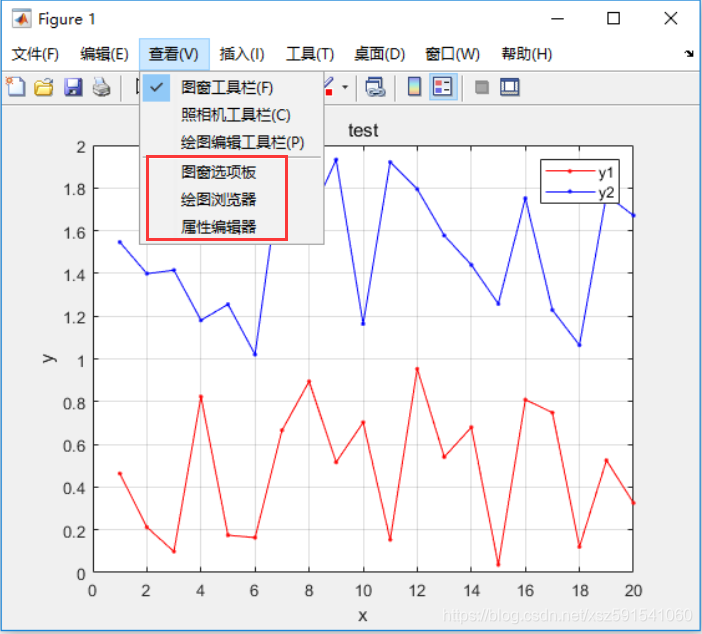

1. 直接使用最开始那段代码显示图，然后在“菜单栏-查看”里面，点击以下三个中任意一个即可进入编辑器（个人习惯点“属性编辑器”）


2. 进入编辑器之后，双击想要修改的对象，就会弹出该对象的基础属性。

   这里我双击蓝色图形。修改线型为“虚线”，宽度为“2”，标记为“六角星”。

   如需修改更多属性，可点击右上角“更多属性”，则会弹出该对象所有属性，并可直接在对话框里进行修改。

最后

今天主要分享设置和修改可视化界面参数的一些方法，并通过简单示例说明。更多属性和操作就由读者自行探究。
如果实践过程中疑问，或者想要修改回调完成一些互动（骚）操作，可以留言私聊。
