Linux网卡驱动(1)-网卡驱动架构分析

1.Linux网络子系统

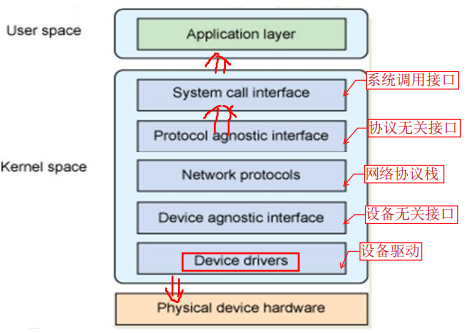

• 我们这里研究内核空间即可，在内核空间分成5层，分别是：
  • 1、系统调用接口，它面向的客户是应用层序，为应用程序提供访问网络子系统的统一方法，比如说socket,send等函数的系统调用
  • 2、协议无关接口，它提供通用的方法来使用传输层协议，把所有的协议统一起来
  • 3、网络协议，它的作用就是实现具体的网络协议
  • 4、设备无关接口，这个接口是为了屏蔽底层硬件的差异
  • 5、设备驱动，这里实现具体的网卡驱动

2.重要的数据结构

2.1 网卡描述结构

• 在Linux内核中，每个网卡都由一个net_device结构来描述，其中的一些重要成员有：
  • char name[IFNAMSIZ]：设备名，如：eth%d
  • unsigned long base_addr ：I/O基地址
  • const struct net_device_ops *netdev_ops

2.2 网卡操作集合

• 类似于字符设备驱动中的file_operations结构，net_device_ops结构记录了网卡所支持的操作，当用户使用网络传输数据时，内核就会找到这些操作函数来实现具体的硬件操作，比如说DM9000的操作函数是如下的：

static const struct net_device_ops dm9000_netdev_ops =
{
    .ndo_open = dm9000_open,
    .ndo_stop = dm9000_stop,
    .ndo_start_xmit = dm9000_start_xmit,
    .ndo_do_ioctl = dm9000_ioctl,
    .ndo_validate_addr = eth_validate_addr,
    .ndo_set_mac_address = eth_mac_addr,
};

2.3 网络数据包

• 这里还有另外一个重要的结构，sk_buff。在应用程序发送数据时，数据包在内核空间中传递，由上到下或者由下到上，这个时候必须使用一个结构来描述这种数据包，sk_buf起到的作用就是这个。

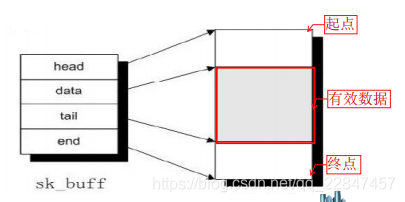

• Linux内核中的每个网络数据包都由一个套接字缓冲区结构 struct sk_buff 描述，即一个sk_buff结构就是一个网络包，指向sk_buff的指针通常被称做skb。在这个结构中有这4个成员：
  • 1、head，包头
  • 2、data，数据起始位置
  • 3、tail，数据结尾的位置
  • 4、end，包尾

3.网卡驱动架构分析

• 我们这里分析CS8900这个网卡驱动，这个分析过程主要分为3步：
  • 1、网卡初始化分析
  • 2、数据发送分析
  • 3、数据接收分析

3.1 网卡初始化分析

• 网卡驱动初始化主要在函数init_module中完成，部分代码如下：

int __init init_module(void)
{
　　struct net_device *dev = alloc_etherdev(sizeof(struct net_local));
　　struct net_local *lp;
　　int ret = 0;
　　...
　　dev->irq = irq;
　　dev->base_addr = io;
　　...
　　ret = cs89x0_probe1(dev, io, 1);
　　...
}

• cs89x0_probe1函数部分代码如下：

static int __init cs89x0_probe1(struct net_device *dev, int ioaddr, int modular)
{
　　struct net_local *lp = netdev_priv(dev);
　　static unsigned version_printed;
　　int i;
　　int tmp;
　　unsigned rev_type = 0;
　　int eeprom_buff[CHKSUM_LEN];
　　int retval;
　　...
　　writeword(ioaddr, ADD_PORT, PP_ChipID);
　　tmp = readword(ioaddr, DATA_PORT);　　　　　　//对硬件的初始化
　　...
　　
　　for (i = 0; i < ETH_ALEN/2; i++) 　　　　　　//初始化MAC地址
　　{
　　　　dev->dev_addr[i*2] = eeprom_buff[i];
　　　　dev->dev_addr[i*2+1] = eeprom_buff[i] >> 8;
　　}
　　...
　　
　　dev->netdev_ops    = &net_ops;　　　　　　　　//初始化netdev_ops
　　...
　　retval = register_netdev(dev);　　　　　　　　//注册网卡驱动
}

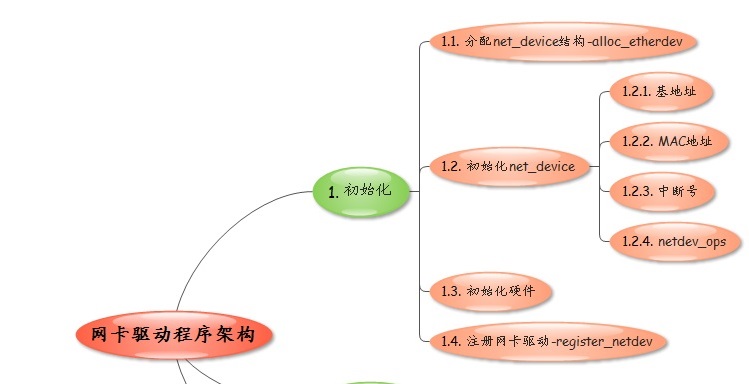

• 初始的第一项工作是分配一个net_device结构：
  • struct net_device *dev = alloc_etherdev(sizeof(struct net_local));
• 第二项工作就是初始化这个结构：
  • dev->irq = irq;  // 初始化中断号
  • dev->base_addr = io;  // 初始化设备基地址
• 第三项工作就是调用cs89x0_probe1完成其他的初始化：
  • 1、初始化MAC地址
  • 2、初始化netdev_ops操作集函数
  • 3、初始化硬件
  • 4、注册网卡驱动

3.2 数据发送分析

• 怎么寻找发送数据的函数呢？联系上面的netdev_ops结构可以知道，我们可以去这里找：

static const struct net_device_ops net_ops = {
	.ndo_open		= net_open,
	.ndo_stop		= net_close,
	.ndo_tx_timeout		= net_timeout,
	.ndo_start_xmit 	= net_send_packet,
	.ndo_get_stats		= net_get_stats,
	.ndo_set_multicast_list = set_multicast_list,
	.ndo_set_mac_address 	= set_mac_address,
#ifdef CONFIG_NET_POLL_CONTROLLER
	.ndo_poll_controller	= net_poll_controller,
#endif
	.ndo_change_mtu		= eth_change_mtu,
	.ndo_validate_addr	= eth_validate_addr,
};

• ndo_start_xmit对应的函数net_send_packet应该就是网卡发送函数了。

static netdev_tx_t net_send_packet(struct sk_buff *skb,struct net_device *dev)
{
	struct net_local *lp = netdev_priv(dev);
	unsigned long flags;

	if (net_debug > 3) {
		printk("%s: sent %d byte packet of type %x\n",
			dev->name, skb->len,
			(skb->data[ETH_ALEN+ETH_ALEN] << 8) | skb->data[ETH_ALEN+ETH_ALEN+1]);
	}

	/* keep the upload from being interrupted, since we
                  ask the chip to start transmitting before the
                  whole packet has been completely uploaded. */

	spin_lock_irqsave(&lp->lock, flags);
	netif_stop_queue(dev);

	/* initiate a transmit sequence */
	writeword(dev->base_addr, TX_CMD_PORT, lp->send_cmd);
	writeword(dev->base_addr, TX_LEN_PORT, skb->len);

	/* Test to see if the chip has allocated memory for the packet */
	if ((readreg(dev, PP_BusST) & READY_FOR_TX_NOW) == 0) {
		/*
		 * Gasp!  It hasn't.  But that shouldn't happen since
		 * we're waiting for TxOk, so return 1 and requeue this packet.
		 */

		spin_unlock_irqrestore(&lp->lock, flags);
		if (net_debug) printk("cs89x0: Tx buffer not free!\n");
		return NETDEV_TX_BUSY;
	}
	/* Write the contents of the packet */
	writewords(dev->base_addr, TX_FRAME_PORT,skb->data,(skb->len+1) >>1);
	spin_unlock_irqrestore(&lp->lock, flags);
	dev->stats.tx_bytes += skb->len;
	dev_kfree_skb (skb);

	/*
	 * We DO NOT call netif_wake_queue() here.
	 * We also DO NOT call netif_start_queue().
	 *
	 * Either of these would cause another bottom half run through
	 * net_send_packet() before this packet has fully gone out.  That causes
	 * us to hit the "Gasp!" above and the send is rescheduled.  it runs like
	 * a dog.  We just return and wait for the Tx completion interrupt handler
	 * to restart the netdevice layer
	 */

	return NETDEV_TX_OK;
}

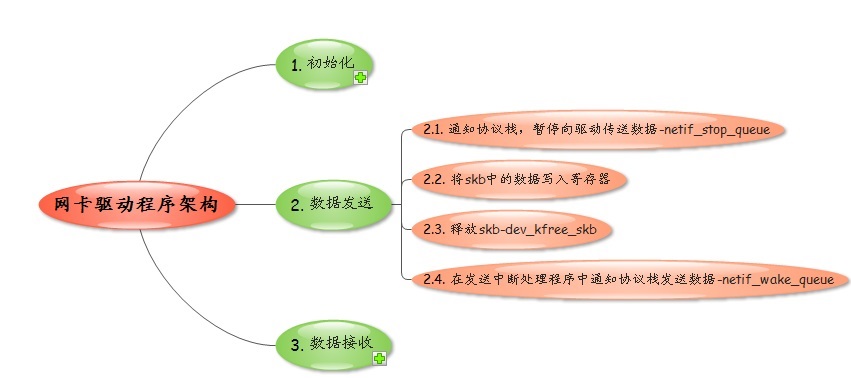

• 1、首先调用netif_stop_queue，这个函数用于告诉上层协议栈，暂停往网卡中发送数据。
• 2、然后skb中的数据写入寄存器中并发送走
• 3、释放skb空间

/* Write the contents of the packet */
    writewords(dev->base_addr, TX_FRAME_PORT,skb->data,(skb->len+1) >>1);
    spin_unlock_irqrestore(&lp->lock, flags);
    dev->stats.tx_bytes += skb->len;
    dev_kfree_skb (skb);

• 但是到这里并不算完，如果这就完了上层协议还是无法向网卡发送数据，网卡不能正常工作，显然这是不正常的。那么在什么地方重新允许上层协议向网卡发送数据包呢？
• 其实，当网卡发送走一个数据包后，会进入网卡中断程序中，查找request_irq的知中断处理程序名称为net_interrupt.

static irqreturn_t net_interrupt(int irq, void *dev_id)
{
　　struct net_device *dev = dev_id;
　　struct net_local *lp;
　　int ioaddr, status;
　　int handled = 0;

　　ioaddr = dev->base_addr;
　　lp = netdev_priv(dev);

　　while ((status = readword(dev->base_addr, ISQ_PORT)))
　　{
　　　　switch(status & ISQ_EVENT_MASK)
　　　　{
　　　　　　...
　　　　　　case ISQ_TRANSMITTER_EVENT:
　　　　　　　　dev->stats.tx_packets++;
　　　　　　　　netif_wake_queue(dev);    /* Inform upper layers. */
　　　　　　　　if ((status & (    TX_OK |
                    TX_LOST_CRS |
                    TX_SQE_ERROR |
                    TX_LATE_COL |
                    TX_16_COL)) != TX_OK) {
                if ((status & TX_OK) == 0)
                    dev->stats.tx_errors++;
                if (status & TX_LOST_CRS)
                    dev->stats.tx_carrier_errors++;
                if (status & TX_SQE_ERROR)
                    dev->stats.tx_heartbeat_errors++;
                if (status & TX_LATE_COL)
                    dev->stats.tx_window_errors++;
                if (status & TX_16_COL)
                    dev->stats.tx_aborted_errors++;
            }
            break;
　　　　　　...
　　　　}　　
　　}
}

• 4、通知上层协议，可以向网卡发送数据包。使用函数netif_wake_queue(dev)。

3.3 数据接收分析

• 接收数据一般在中断中进行的。找到static irqreturn_t net_interrupt(int irq, void *dev_id)这个函数。这里面实现对各种中断的处理，比如说接收数据中断：

  case ISQ_RECEIVER_EVENT:
            /* Got a packet(s). */
            net_rx(dev);
            break;

• 这里调用net_rx，因此我们主要分析这个函数。这里面的实现流程如下：

static void
net_rx(struct net_device *dev)
{
	struct sk_buff *skb;
	int status, length;

	int ioaddr = dev->base_addr;
	status = readword(ioaddr, RX_FRAME_PORT);
	length = readword(ioaddr, RX_FRAME_PORT);

	if ((status & RX_OK) == 0) {
		count_rx_errors(status, dev);
		return;
	}

	/* Malloc up new buffer. */
	skb = dev_alloc_skb(length + 2);
	if (skb == NULL) {
#if 0		/* Again, this seems a cruel thing to do */
		printk(KERN_WARNING "%s: Memory squeeze, dropping packet.\n", dev->name);
#endif
		dev->stats.rx_dropped++;
		return;
	}
	skb_reserve(skb, 2);	/* longword align L3 header */

	readwords(ioaddr, RX_FRAME_PORT, skb_put(skb, length), length >> 1);
	if (length & 1)
		skb->data[length-1] = readword(ioaddr, RX_FRAME_PORT);

	if (net_debug > 3) {
		printk(	"%s: received %d byte packet of type %x\n",
			dev->name, length,
			(skb->data[ETH_ALEN+ETH_ALEN] << 8) | skb->data[ETH_ALEN+ETH_ALEN+1]);
	}

        skb->protocol=eth_type_trans(skb,dev);
	netif_rx(skb);
	dev->stats.rx_packets++;
	dev->stats.rx_bytes += length;
}

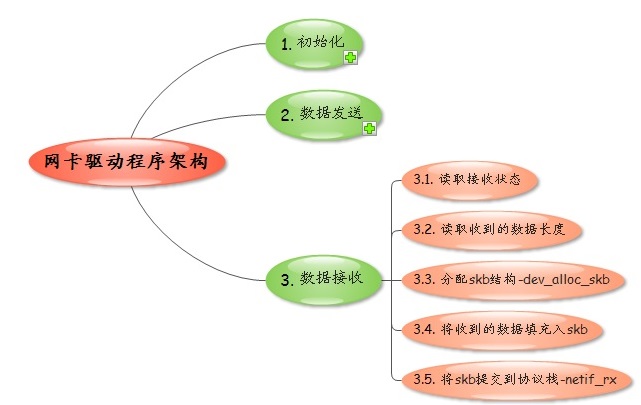

• 1、读取接收状态寄存器​：status = readword(ioaddr, RX_FRAME_PORT);
• 2、读取接收的长度：length = readword(ioaddr, RX_FRAME_PORT);
• 3、构造一个skb：skb = dev_alloc_skb(length + 2);
• 4、然后将受到的数据填入skb包：skb_reserve(skb, 2);
• 5、最后把skb包交给上层协议栈：netif_rx(skb);
