Android View 的scroll相关方法属性 以及Scroller弹性滑动原理

最近在修改fragmentation 的bug时，其中SwipeBackLayout 的实现使用是ViewDragHelper ，而ViewDragHelper 使用的是OverScroller，OverScroller 在大部分时候是可以取代Scroller的。所以先从Scroller来分析，这些知识用到好几次，经常忘记，也算做个笔记。

Android开发中，但在这些api的实际使用过程中，开发人员很容易在移动方向、移动距离上产生迷惑，本文通过图例总结了这四种方法的区别和联系。

很多文章中介绍Scroller的弹性滑动的时候，经常把view的方法和Scroller类的方法，混在一起，为了方便理解，下面将分开介绍View的scroll方法和Scroller类的方法

一、View的scroll相关方法

注意下面这些方法，是View的方法

在自定义控件的时候，如果涉及到滑动事件，经常需要使用View提供的诸如scrollTo（）、scrollBy（）、getScrollX（）、getScrollY（）等方法。

滑动对象

scrollTo和scrollBy用于滑动View的内容，而不是改变View本身所处的位置。所以，单独的View滑动很少见，更多的是ViewGroup调用scroll方法滑动子控件的位置。比如，使用TextView对象调用scrollTo或者ScrollBy方法，会发现TextView里面的文本内容的位置发生改变，而TextView本身所处的位置没有变化，也就是说Textview的点击事件位置没有变化。（View动画，关于其位置的变化，可阅读这篇文章）

    /**
     * Return the scrolled left position of this view. This is the left edge of
     * the displayed part of your view. You do not need to draw any pixels
     * farther left, since those are outside of the frame of your view on
     * screen.
     *
     * @return The left edge of the displayed part of your view, in pixels.
     */
    public final int getScrollX() {
        return mScrollX;
    }

    /**
     * Return the scrolled top position of this view. This is the top edge of
     * the displayed part of your view. You do not need to draw any pixels above
     * it, since those are outside of the frame of your view on screen.
     *
     * @return The top edge of the displayed part of your view, in pixels.
     */
    public final int getScrollY() {
        return mScrollY;
    }

getScrollX（）和getScrollY（）

返回值mScrollX和mScrollY分别表示距离起始View位置的X轴或Y轴方向上的偏移量，而不是View在X轴或Y轴方向上的坐标值，用于记录偏移增量的两个变量。所以，mScrollX和mScrollY的初始值为0和0。

    /**
     * Set the scrolled position of your view. This will cause a call to
     * {@link #onScrollChanged(int, int, int, int)} and the view will be
     * invalidated.
     * @param x the x position to scroll to
     * @param y the y position to scroll to
     */
   参数 x，y，表示要移动到的位置，赋值给mScrollX和mScrollY
   比如，我想移动到（100,100）这个位置，那么偏移量就是（0,0）-（100,100）=（-100，100），所以调用的时候就是view.scrollTo（-100, -100），这样才能达到我们想要的偏移效果。
   这个方法，已经能够实现view的位置移动，看上去是一瞬间完成的，没有动画效果。

    public void scrollTo(int x, int y) {
        if (mScrollX != x || mScrollY != y) {
            int oldX = mScrollX;
            int oldY = mScrollY;
            mScrollX = x;
            mScrollY = y;
            invalidateParentCaches();
            onScrollChanged(mScrollX, mScrollY, oldX, oldY);
            if (!awakenScrollBars()) {
                postInvalidateOnAnimation();
            }
        }
    }

    /**
     * Move the scrolled position of your view. This will cause a call to
     * {@link #onScrollChanged(int, int, int, int)} and the view will be
     * invalidated.
     * @param x the amount of pixels to scroll by horizontally
     * @param y the amount of pixels to scroll by vertically
     */

    参数 x，y，表示相对于mScrollX和mScrollY要移动的偏移量，
    public void scrollBy(int x, int y) {
        // scrollBy实际是调用了scrollTo方法：scrollTo(mScrollX + x, mScrollY + y)
        scrollTo(mScrollX + x, mScrollY + y);
    }

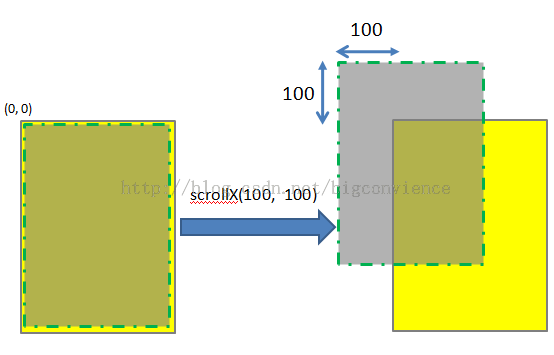

关于移动的正负值和方向的关系，参考下面这张图，图是网上找的

    /**
     * Called by a parent to request that a child update its values for mScrollX
     * and mScrollY if necessary. This will typically be done if the child is
     * animating a scroll using a {@link android.widget.Scroller Scroller}
     * object.
     */
    public void computeScroll() {
    }

computeScroll

View的computeScroll () 是个空方法，从注释来看，这个方法是为了配合Scroller ，来实现动画移动，也就是弹性滑动，而诞生的一个方法。

这个方法会在View的四个地方被调用：

• draw() 一般都是因为这个方法的调用，触发了computeScroll ()方法
• updateDisplayListIfDirty()
• buildDrawingCacheImpl() 调用这个方法的方法，已经被废弃
• createSnapshot()

在介绍弹性滑动前，先来了解一下Scroller的相关方法

二、Scroller

在实现弹性滑动中，只使用到两个方法：

• startScroll
• computeScrollOffset

弹性滑动的实现

下面的代码中，直接调用的函数，都是View的函数。调用smoothScroll() 就可以实现弹性滑动

   Scroller mScroller = new Scroller(mContext);

   //自定义的函数
   private void smoothScroll(int destX, int destY) {
        int scrollX = getScrollX();
        int deltaX = destX - scrollX;
        mScroller.startScroll(scrollX, 0, deltaX, 0, 500);
        invalidate();
    }


    @Override
    public void computeScroll() {
        super.computeScroll();
        if (mScroller.computeScrollOffset()) {
            scrollTo(mScroller.getCurrX(), mScroller.getCurrY());
            invalidate();
        }
    }

下面来分析一下这两个函数的源码：

   public void startScroll(int startX, int startY, int dx, int dy, int duration) {
        mMode = SCROLL_MODE;
        mFinished = false;
        mDuration = duration;
        mStartTime = AnimationUtils.currentAnimationTimeMillis();
        mStartX = startX;
        mStartY = startY;
        mFinalX = startX + dx;
        mFinalY = startY + dy;
        mDeltaX = dx;
        mDeltaY = dy;
        mDurationReciprocal = 1.0f / (float) mDuration;
    }

原来startScroll()方法只是进行相关参数的初始化，其中startX、startY代表滑动的起点，dx、dy代表需要滑动的距离，duration代表整个滑动需要的时间。

这段代码，并没有设置view移动的代码，那是如何实现弹性滑动的呢？

奥秘就是在startScroll() 后面紧接着调用了invalidate()，最终会调用 computeScroll()这个自定义函数，在computeScroll()函数中，调用scrollTo()，然后又调用了invalidate()。不断的调用scrollTo() 来进行view的移动，来实现滑动动画。

在computeScroll()中 调用computeScrollOffset()函数 ，来判断要不要进行移动，以及下一次要移动到的位置

下面看一下，computeScrollOffset()函数的源码，代码很简单，注释写了一些说明

/**
     * Call this when you want to know the new location.  If it returns true,
     * the animation is not yet finished.
     * 如果返回True，表示动画未完成。返回false，表示动画完成
     */
    public boolean computeScrollOffset() {
    	//判断动画是否完成
        if (mFinished) {
            return false;
        }
		//距离动画开始的时间，用这个时间差，配合插值器，计算出下一个动画的位置
        int timePassed = (int)(AnimationUtils.currentAnimationTimeMillis() - mStartTime);

        if (timePassed < mDuration) {
            switch (mMode) {
            case SCROLL_MODE:
                //滑动模式,手指还在屏幕上，配合插值器，计算出下一个动画的位置
                final float x = mInterpolator.getInterpolation(timePassed * mDurationReciprocal);
                mCurrX = mStartX + Math.round(x * mDeltaX);
                mCurrY = mStartY + Math.round(x * mDeltaY);
                break;
            case FLING_MODE:
                //抛模式，手指滑动离开屏幕，离开屏幕的那一点，手指具有速度
                final float t = (float) timePassed / mDuration;
                final int index = (int) (NB_SAMPLES * t);
                float distanceCoef = 1.f;
                float velocityCoef = 0.f;
                if (index < NB_SAMPLES) {
                    final float t_inf = (float) index / NB_SAMPLES;
                    final float t_sup = (float) (index + 1) / NB_SAMPLES;
                    final float d_inf = SPLINE_POSITION[index];
                    final float d_sup = SPLINE_POSITION[index + 1];
                    velocityCoef = (d_sup - d_inf) / (t_sup - t_inf);
                    distanceCoef = d_inf + (t - t_inf) * velocityCoef;
                }
				//计算出当前的速度
                mCurrVelocity = velocityCoef * mDistance / mDuration * 1000.0f;

                mCurrX = mStartX + Math.round(distanceCoef * (mFinalX - mStartX));
                // Pin to mMinX <= mCurrX <= mMaxX
                mCurrX = Math.min(mCurrX, mMaxX);
                mCurrX = Math.max(mCurrX, mMinX);

                mCurrY = mStartY + Math.round(distanceCoef * (mFinalY - mStartY));
                // Pin to mMinY <= mCurrY <= mMaxY
                mCurrY = Math.min(mCurrY, mMaxY);
                mCurrY = Math.max(mCurrY, mMinY);

                if (mCurrX == mFinalX && mCurrY == mFinalY) {
                    mFinished = true;
                }

                break;
            }
        }
        else {
            mCurrX = mFinalX;
            mCurrY = mFinalY;
            mFinished = true;
        }
        return true;
    }

至此，弹性滑动的原理就算是介绍完了
