详细记录生成【gerber文件】、【钻孔文件】、【IPC网表输出】、【坐标文件输出】、【装配文件】。
然后对它们进行分类，形成两个文件夹：一个是发给板厂的gerber文件，一个是发给贴片厂的贴片文件。
===============================================================================================
一、【gerber文件】生成

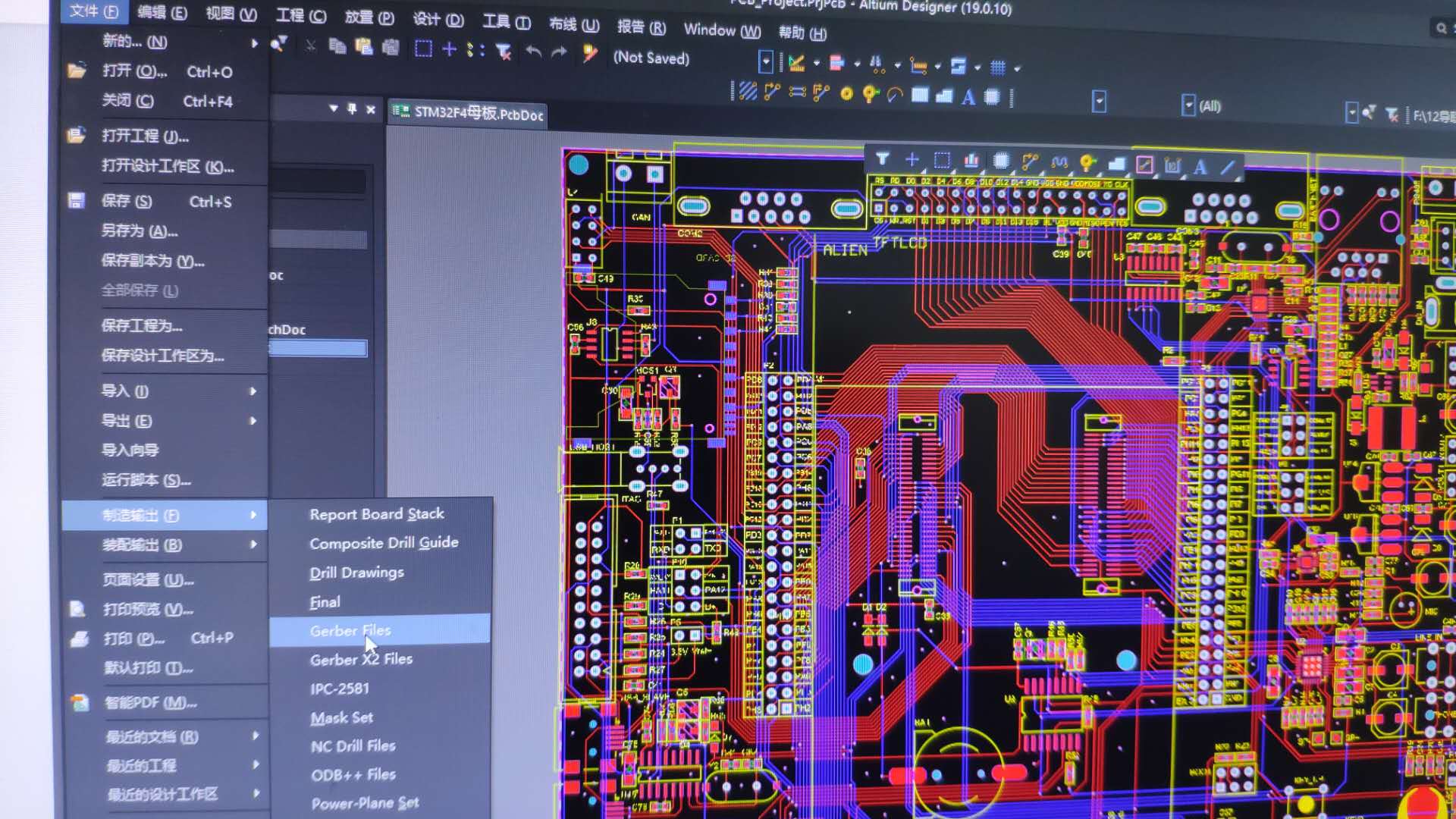

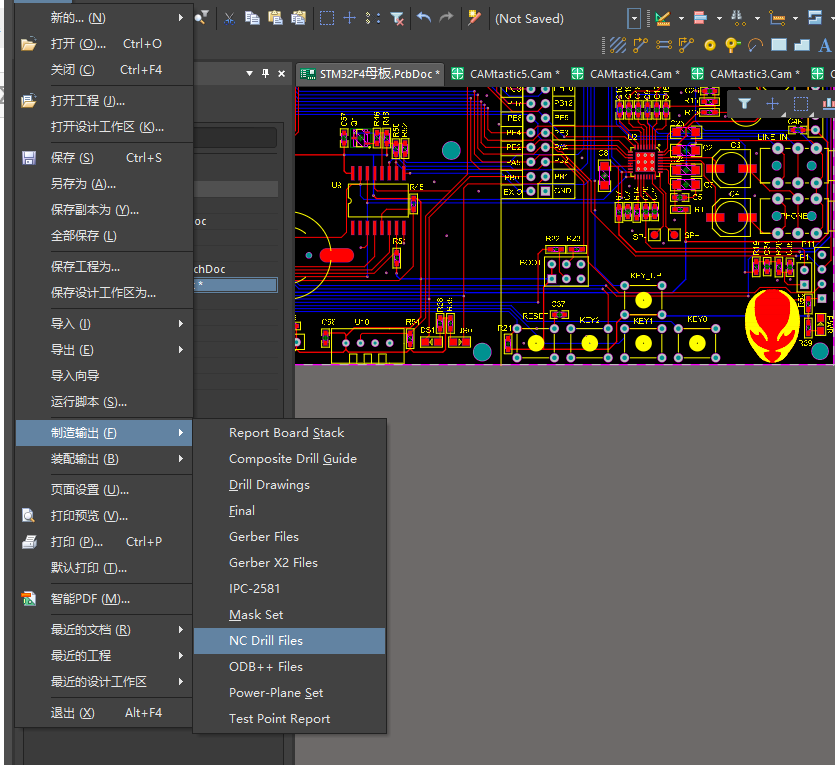

1.1、点击【文件】--【制造输出】--【Gerber Files】，如图1

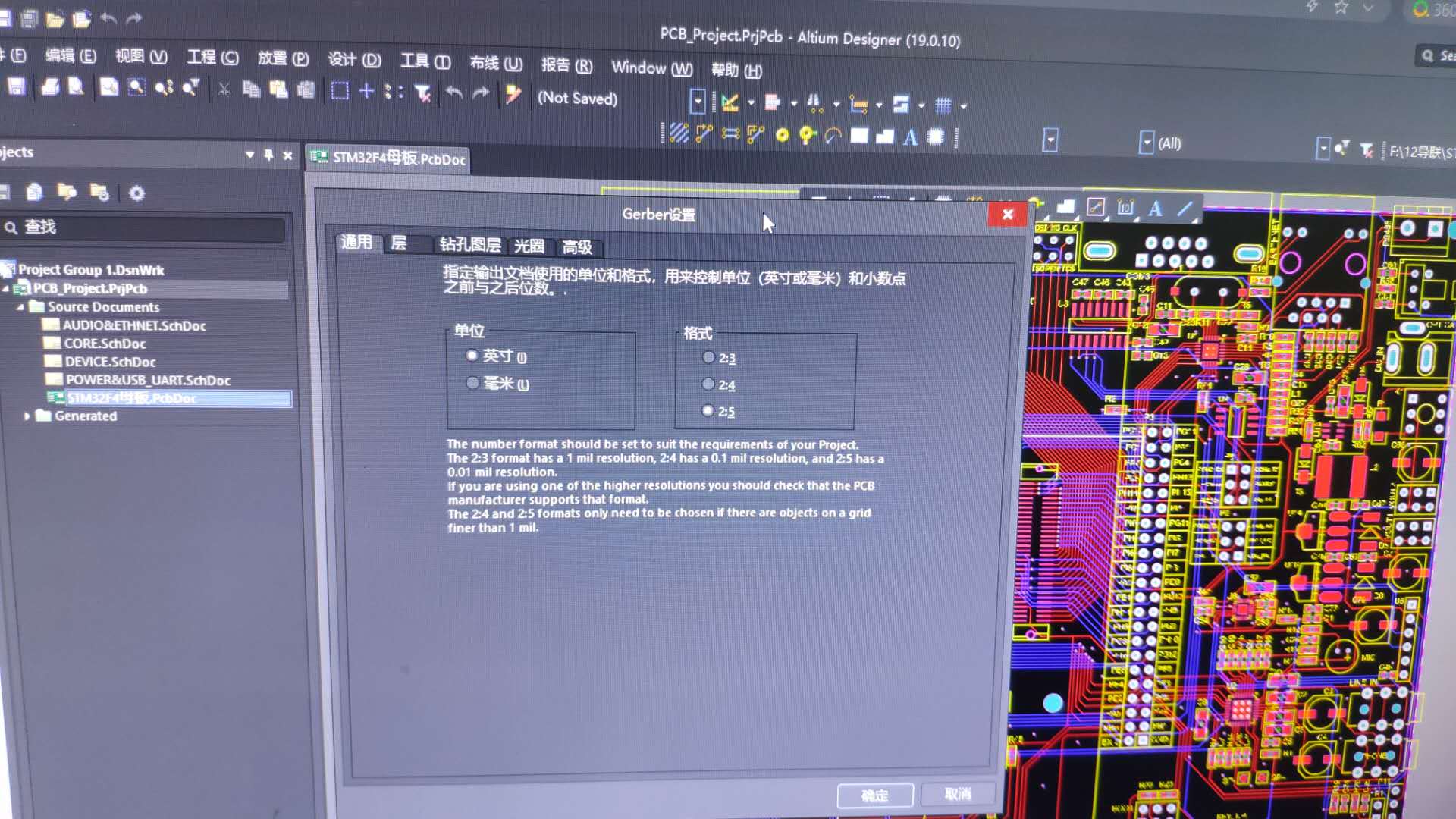

1.2、在弹出的对话框，【通用】设置。如图2

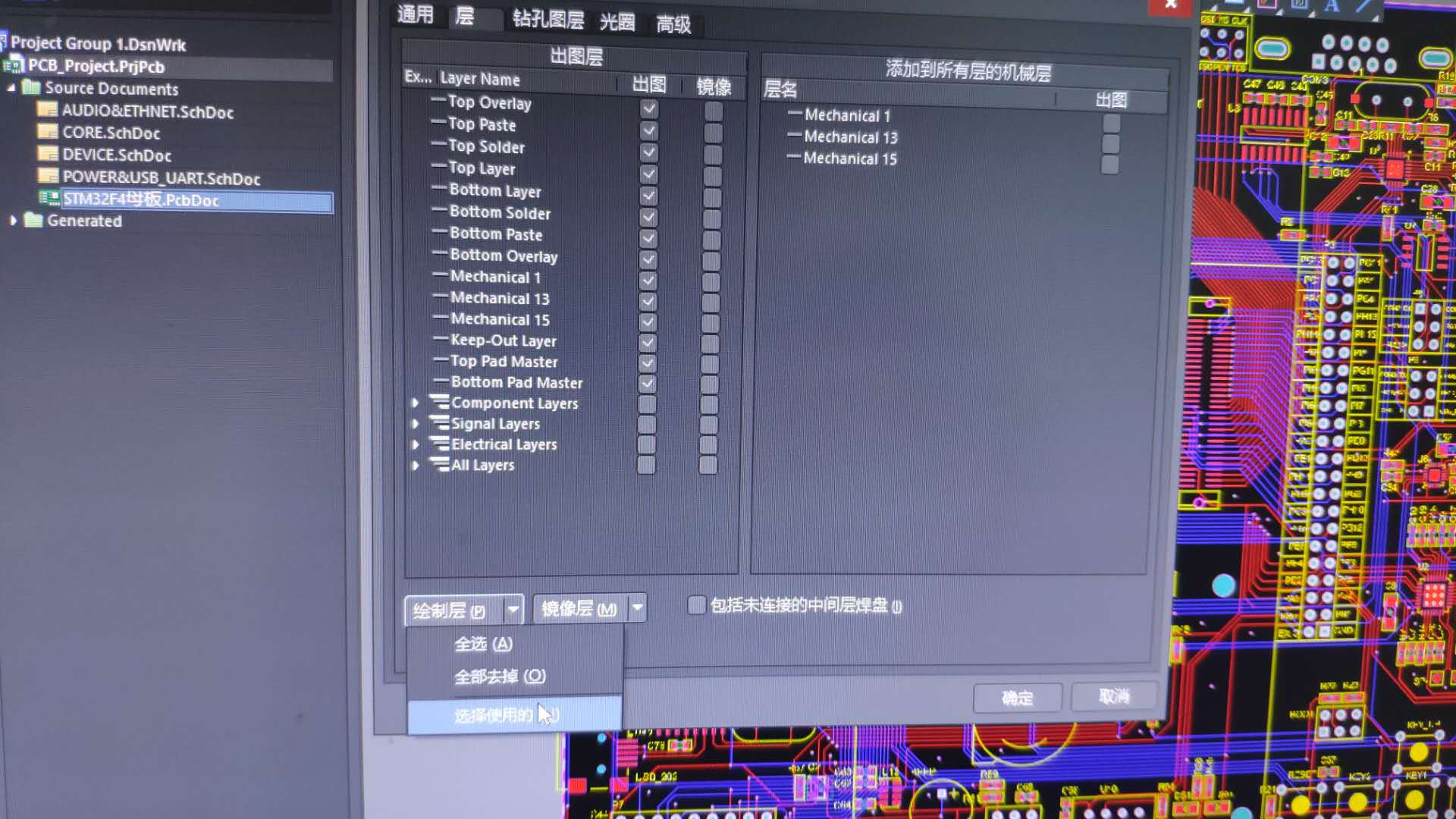

1.3、【层】设置。【绘制层】--【选择使用的】，【镜像层】--【全部去掉】，如图3、4
图3
图4

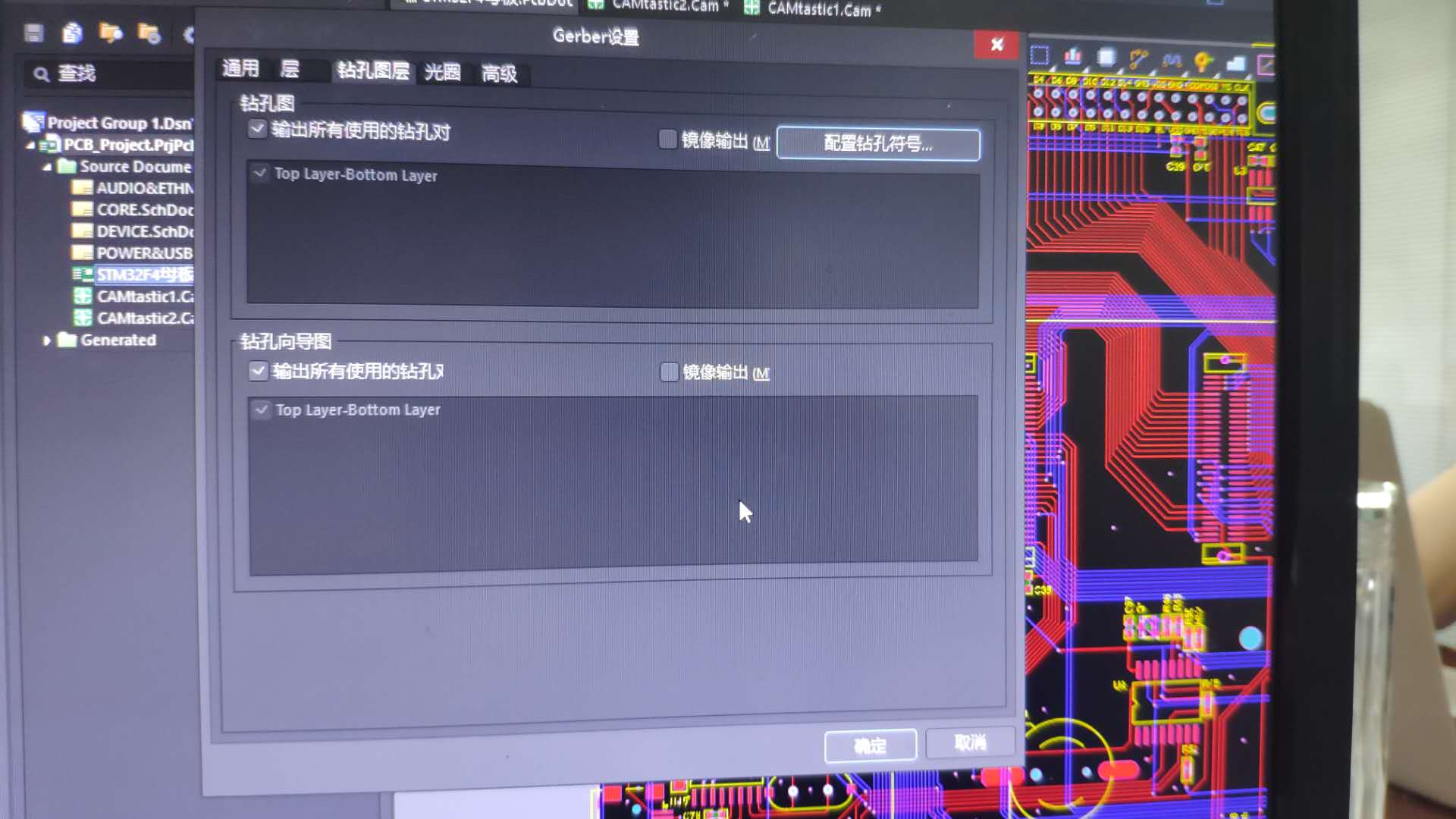

1.4、【钻孔图层设置】--【Drill Drawing Plots】和【Drill Guide Plots】的“输出所有使用的钻孔对”打勾，如图5
图5

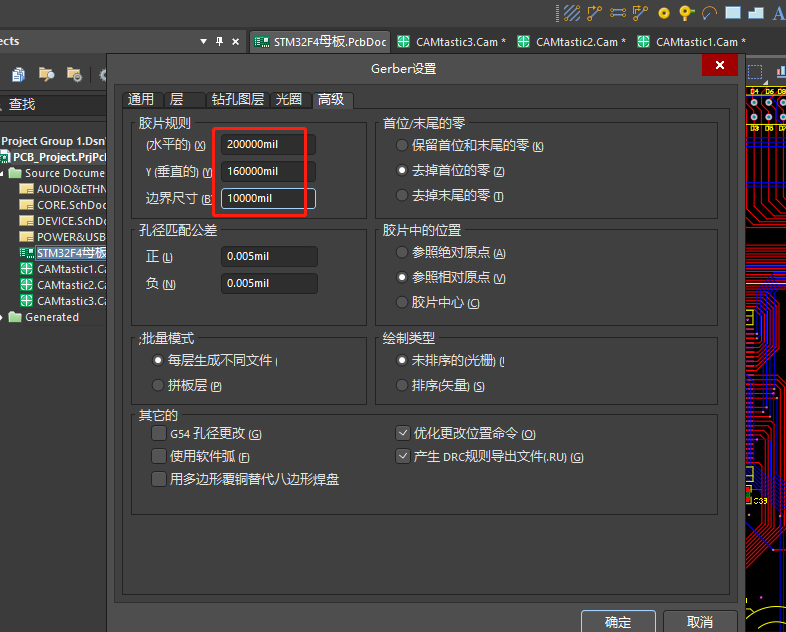

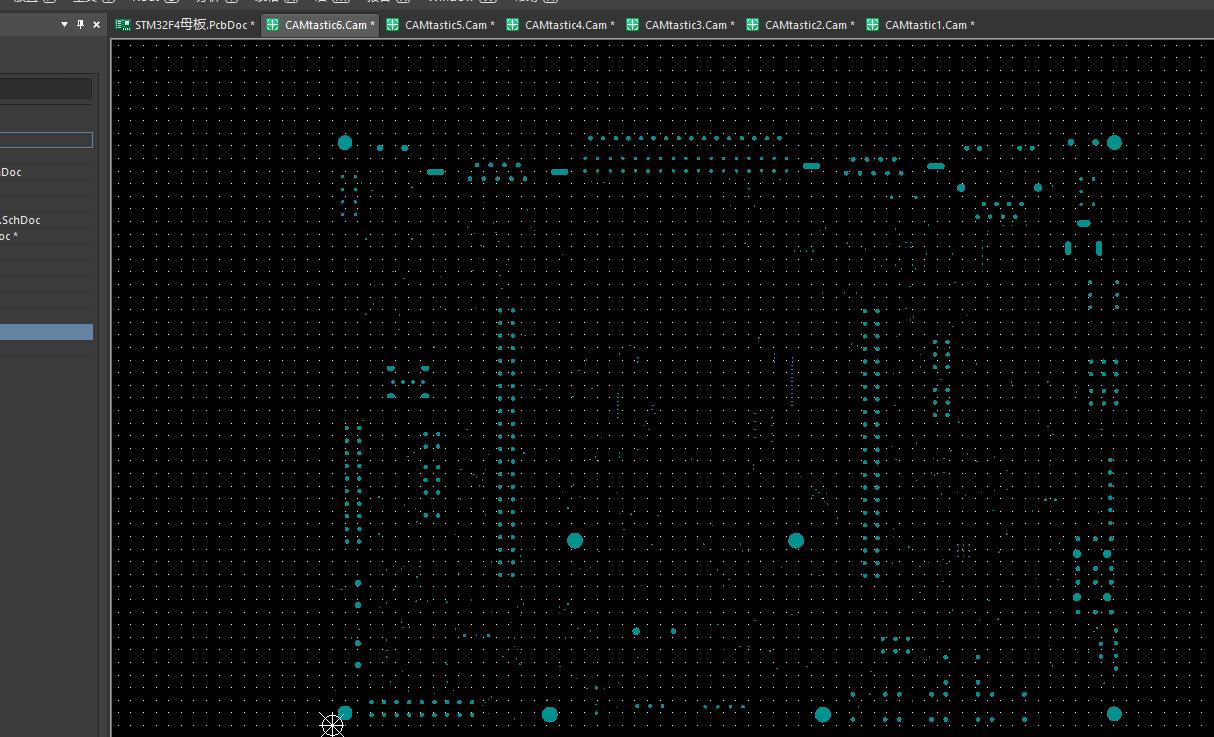

1.5、【光圈】不设置，【高级】设置。在【胶片规则】对每一项最末位加一个0，增加显示范围，如图6
图6

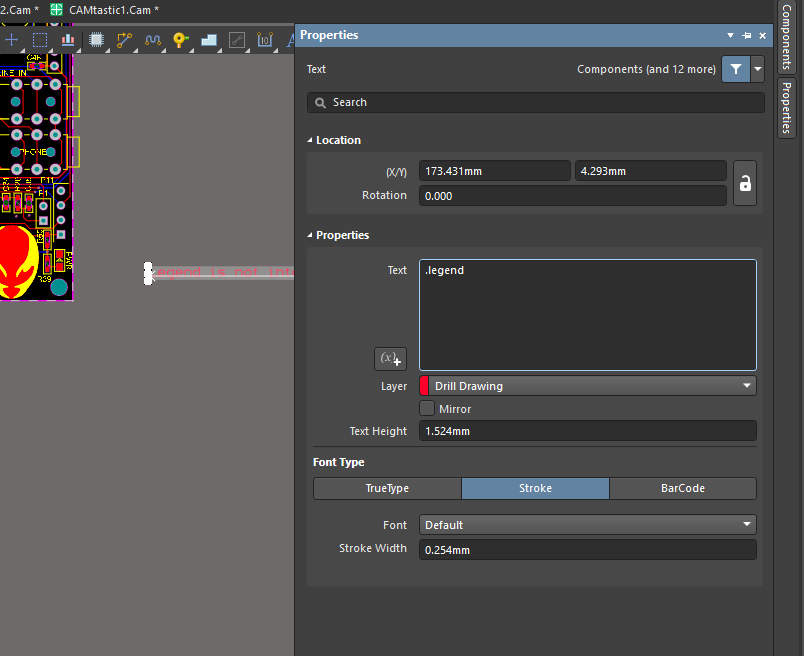

1.6、为了在gerber图旁边生成钻孔尺寸表，在PCB界面添加文字“.legend”，放置在【Drill Drawing】层，如图7
图7

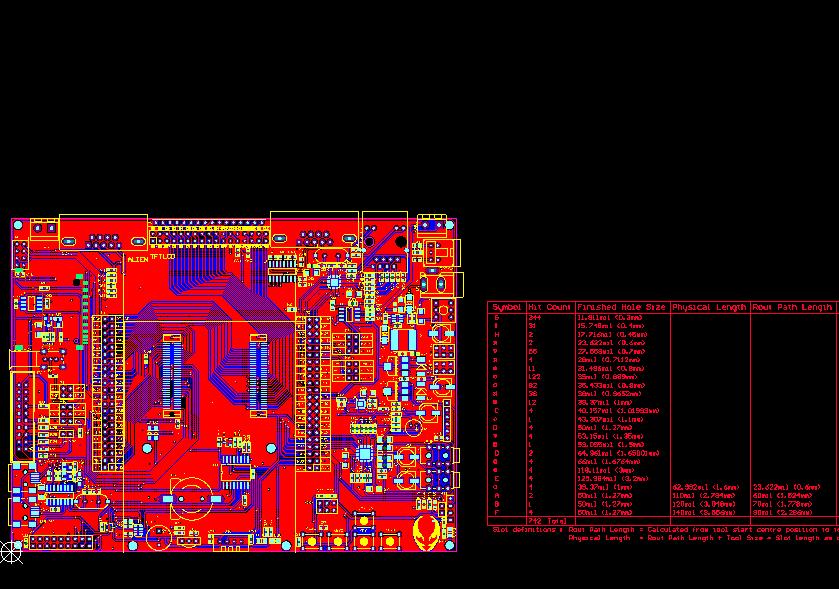

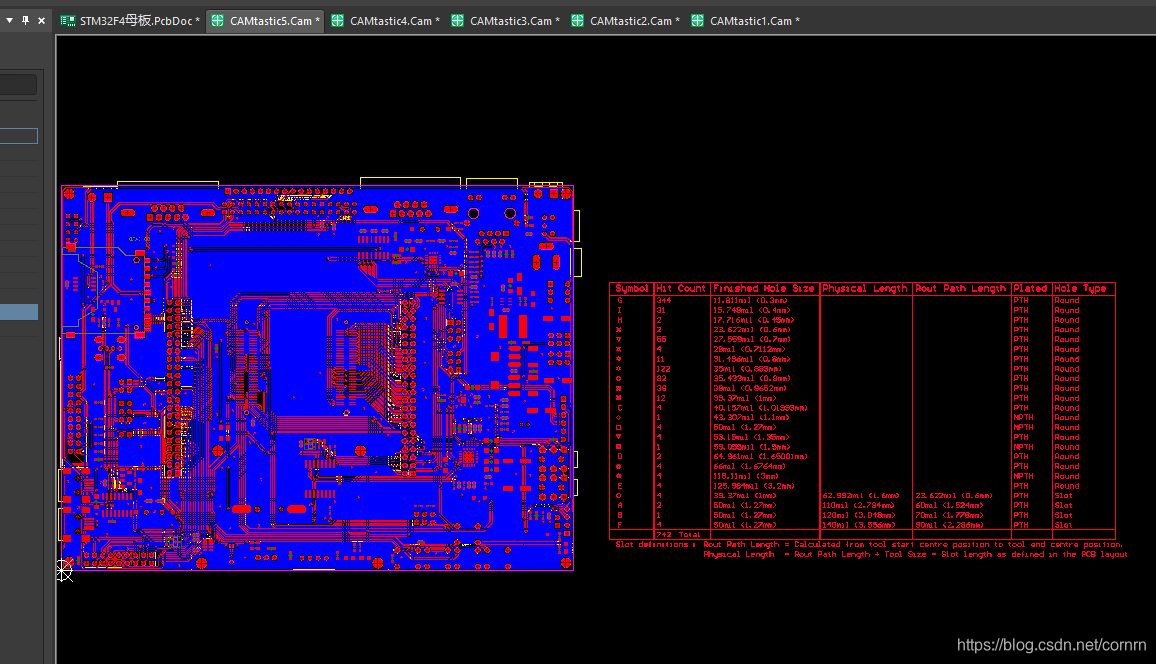

1.7、重新生成gerber，最终得到gerber图形，如图8
图8
=====================================================
二、【钻孔文件】生成
2.1、点击【文件】--【制造输出】--【NC Drill Files】，如图9
图9

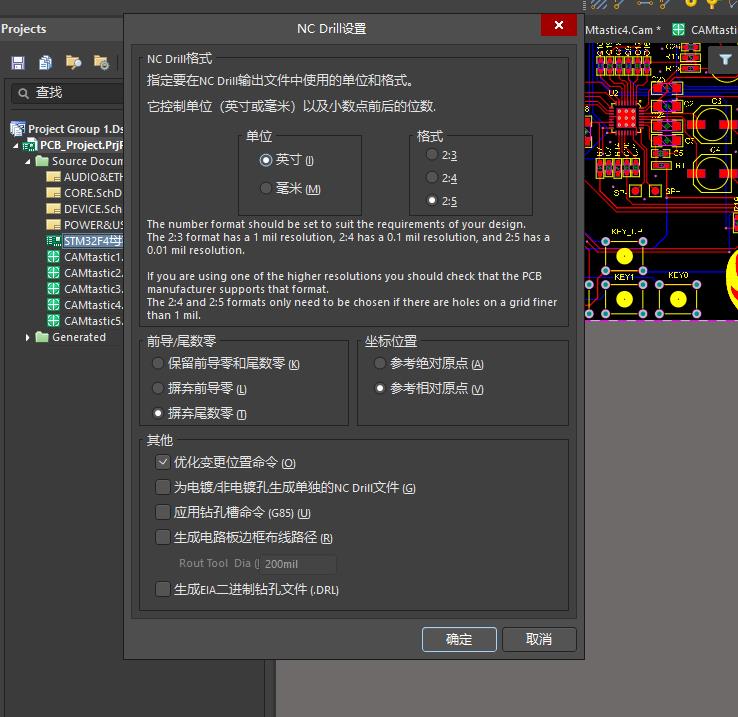

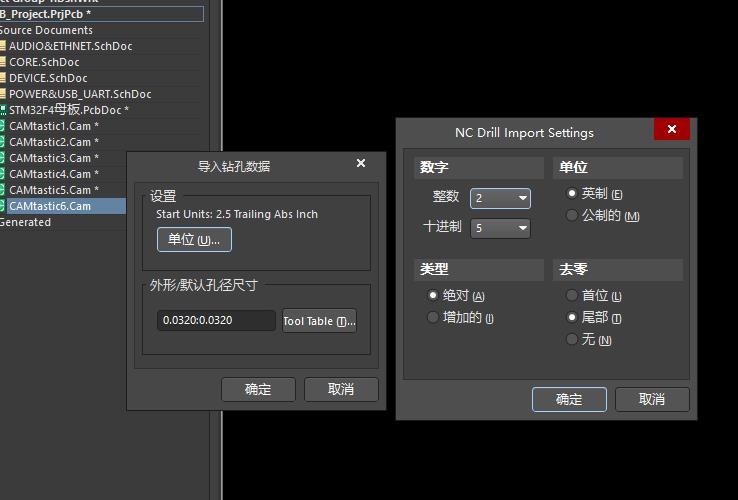

2.2、在弹出的对话框，使用默认设置，如图10、11
图10
图11
2.3、成功生成NC钻孔图，如图12
图12
=====================================================
三、【IPC网表输出】
3.1、点击【文件】--【装配输出】--【Test Point Report】，如图13
图13

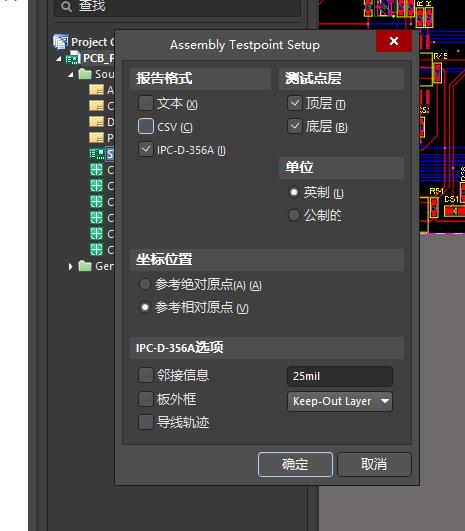

3.2、弹出的对话框【IPC-D-356A】勾选，其它使用默认选项，如图14
图14
3.3、生成了IPC网表文件，如图15
图15
=====================================================

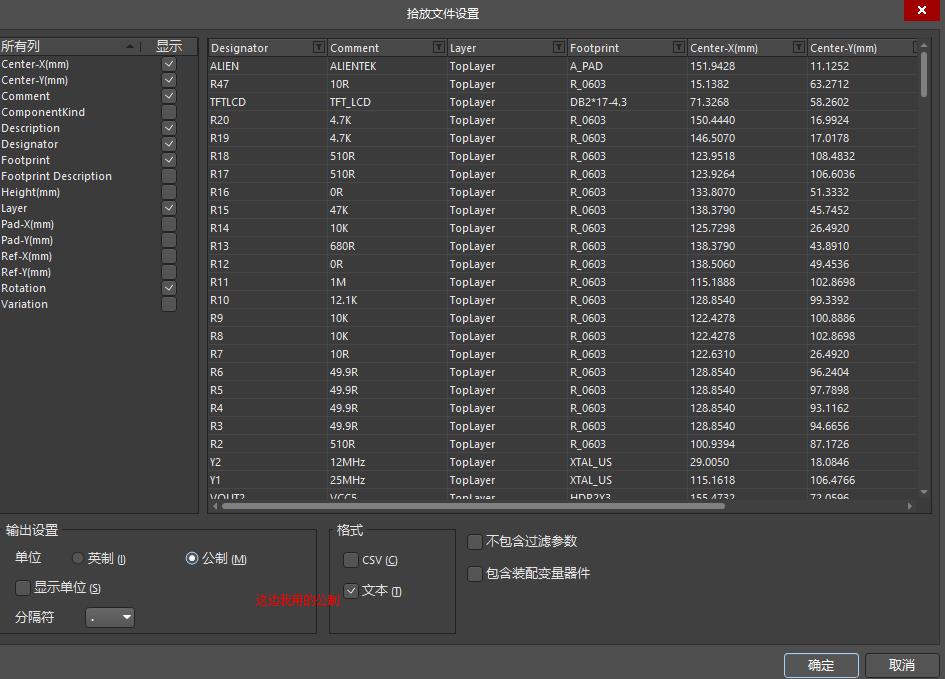

四、【坐标文件输出】

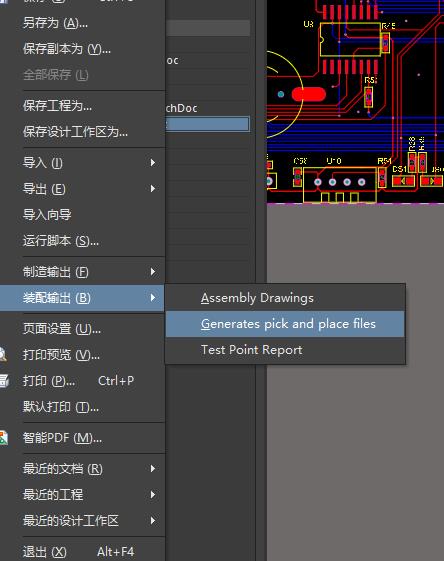

4.1、点击【文件】--【装配输出】--【Assembly Drawings】，如图16
图16
4.2、在弹出的对话框使用默认设置，点击确定，如图17
图17
=====================================================
五、【装配文件】

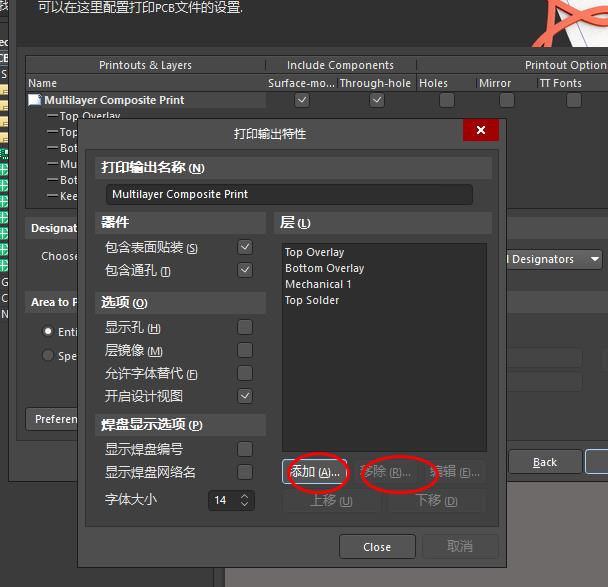

5.1、【文件】--【智能PDF】，弹出的对话框一路next，直到“层配置”界面。TOP OVERLAY /BOTTOM OVERLAY/TOP SOLDER/MECHANICAL 1包含4个层：丝印层、板框层、阻焊层（注意：底面丝印层需要镜像），如图18
图18
5.2、接5.1next弹出的界面使用默认设置,记得要选单色，如图19
图19
5.3、最后生成PDF文件，如图20
六、【文件分类】

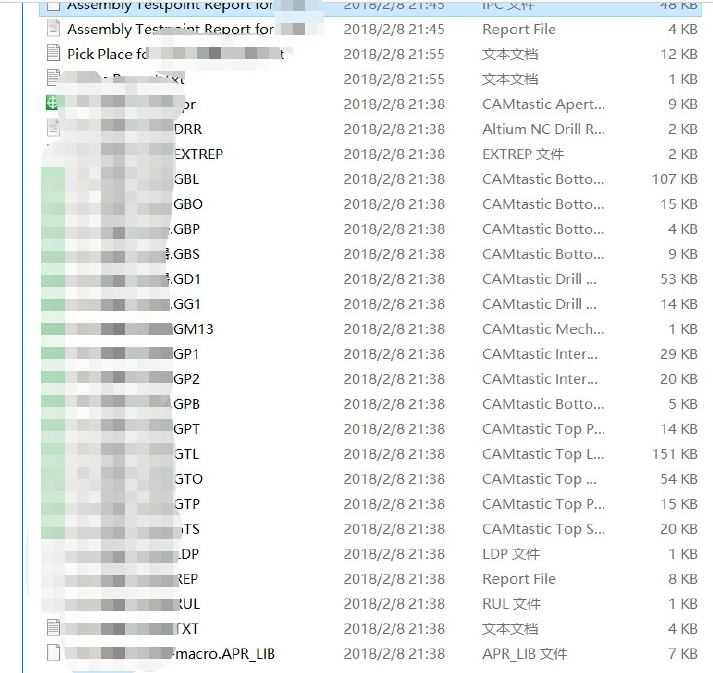

6.1、对以上四类文件进行整理，以上生成的所有文件放置在“gerber”文件夹中，发给板厂进行生产，如图23
图23
PS：
.GB(T)L 底（顶）面布线层光绘
.GB(T)O 底（顶）面丝印层光绘
.GB(T)P 底（顶）面助焊层光绘
.GB(T)S 底（顶）面阻焊层光绘
.GD1 钻孔层光绘
.GG1 钻孔引导层光绘
.GP1 负片1层光绘
.GP2 负片2层光绘

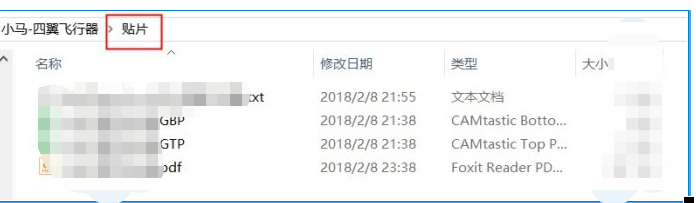

6.2、拷贝.txt、.GBP、.GTP、装配PDF文件放置在“贴片”文件夹中，作为贴片生产加工，如图24。
图24
至此，生成gerber及贴片文件至此结束。
