1.思维导图
2.自动重合闸的作用及要求：

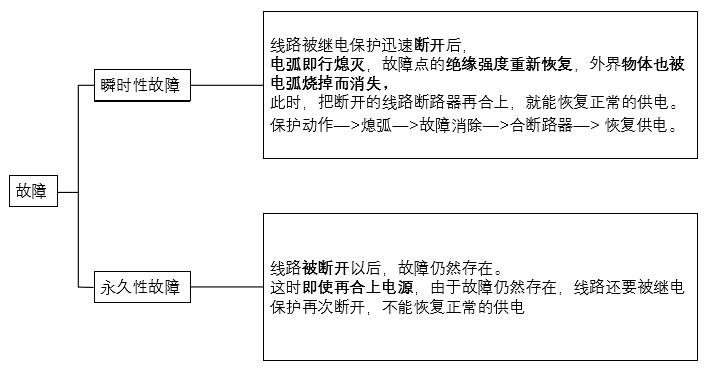

3.故障及原因
4.自动重合闸按功能分类
5.双侧电源线路的三相一次自动重合闸
特点： （1）当线路上发生故障时，两侧的保护装置可能以不同的时限动作于跳闸， 线路两侧的重合闸必须保证在两侧的断路器都跳闸以后，再进行重合； （2）当线路上发生故障跳闸以后，常常存在着重合闸时两侧电源是否同步，以及是否允许 非同步合闸的问题。
两个问题：
- 时间配合问题： 考虑两侧保护可能以不同的延时跳闸，此时须保证两侧均跳闸后，故障点有足够 的去游离时间。
- 同期问题： 重合时两侧系统是否同步的问题以及是否允许非同步合闸的问题
两侧电源线路上的主要合闸方式——四种
1.三相快速自动重合方式 特点： 继电保护快速动作后进行自动重合
三个条件：
- 线路两侧均装全线速动保护——纵差保护。
- 快速动作的 QF——快速空气断路器
- 线路两侧断路器重合闸时电动势相角差不会导致系统稳定性破坏
2.非同期自动重合闸
特点： 当线路两侧断路器跳闸后，不管线路两侧电源是否同步，一般不要附加条件，即可进 行重合，合闸瞬间可能同步也可能不同步——非同期合闸后，系统将自动拉入同步。
条件：
1.相角差为 180 时，最大冲激电流不超过允许值
2.振荡过程对主要负荷的影响要小，对继电保护的影响采取措施躲过。
3.检查同期重合闸
特点：
先让一侧断路器在重合前，应进行同步条件检查。 只有断路器两侧的电源满足同步条件，才允许重合。 不会产生很大的冲击电流，合闸后很快拉入同步。
4.具有同步检定和无电压检定的重合闸
6.自动重合闸和继电保护的配合
目的：简化继电保护，加速切故障，提高供电的可靠性。
