5分钟记住51的中断系统

MCS51中断

                                                         --ujslili

1.响应中断条件

1.开中断；EA=1;中断源的IE也为1

2.有中断申请

3.当前并未执行任何中断服务子程序，或者当前中断优先级低

4.当前机器周期恰是当前执行指令的最后一个机器周期，当前指令周期已结束

5.不是RET,IRET,对IE,IP的写

2.中断源

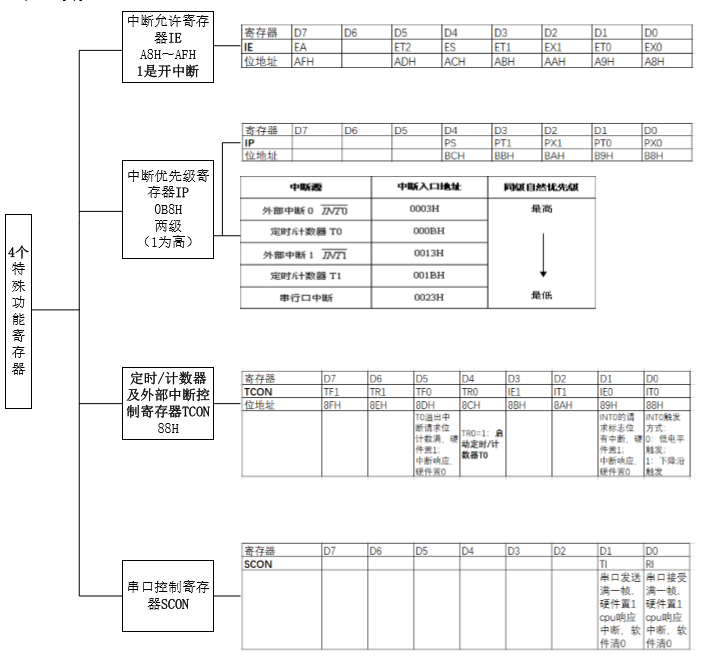

3.中断寄存器

为什么又增加了一种沿触发方式呢？

因为使用电平触发方式时，如果 P3.2 脚上申请中断的低电平持续时间很长，在执行完一遍中断服务子程序之后，该低电平仍未撤销，那么还会引起下一次中断申请，甚至若干次中断申请，直至 P3.2 脚上的电平变高时为止。

如果CPU响应了这个中断，则应该清除标志位IE0

1. 对于边沿触发方式，此时硬件能够自动清IE0

2. 对于电平触发方式，只有外部中断申请信号变成高电平，才能够自动清除中断标志位。如果CPU暂时不能够响应中断，则 IE0始终为1，表示中断申请有效。

就是中断标志位一直都是1。正常都是用边沿触发。

4.中断响应

为什么响应时间是3-8个机器周期呢？

3个机器周期

1. 第一个周期：查询中断请求标志位。
2. 第二三个周期：LCALL指令需要2个周期

所以1+2=3个机器周期

8个机器周期

1. 两个周期：执行 RET、RETI；有一个查询也在这个里边。

2. 四个机器周期：后面跟着的指令假如是 MUL、DIV
   乘除指令，（四个机器周期）

3. 两个周期：执行LCALL；

5.中断请求的撤出

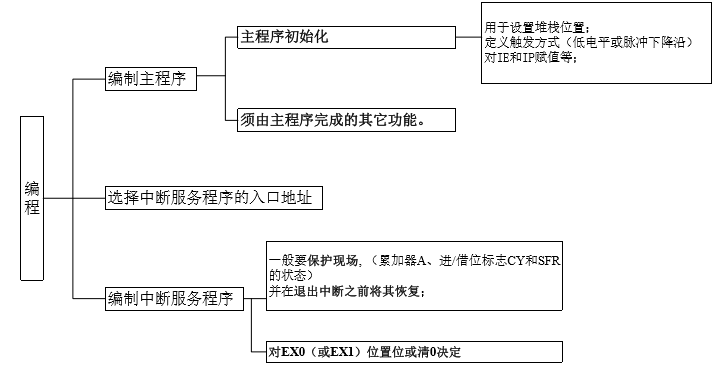

6.中断编程

                                          --仅供参考，如有不对敬请指正
