【硬件】DDR_“T“型拓扑说明(硬货来袭，建议收藏)

DDR_"Flyby"型拓扑说明
创作时间：2020-11-17
目录：
*根据zc706-schematic-xtp215-rev2-0进行整理说明

1. zc706-schematic-xtp215-rev2-0大致介绍
2. "T"型拓扑
   1)Rterm位置
   注：ODT并在一起上拉一个40.2欧电阻至VTT，所有的ODT统一一个网络接在FPGA管脚上
   2)Rclk位置
   3)DDR供电电源,VTT滤波电容摆放位置,VREF滤波电容位置。
   4)ZQ电阻位置*
   正文：

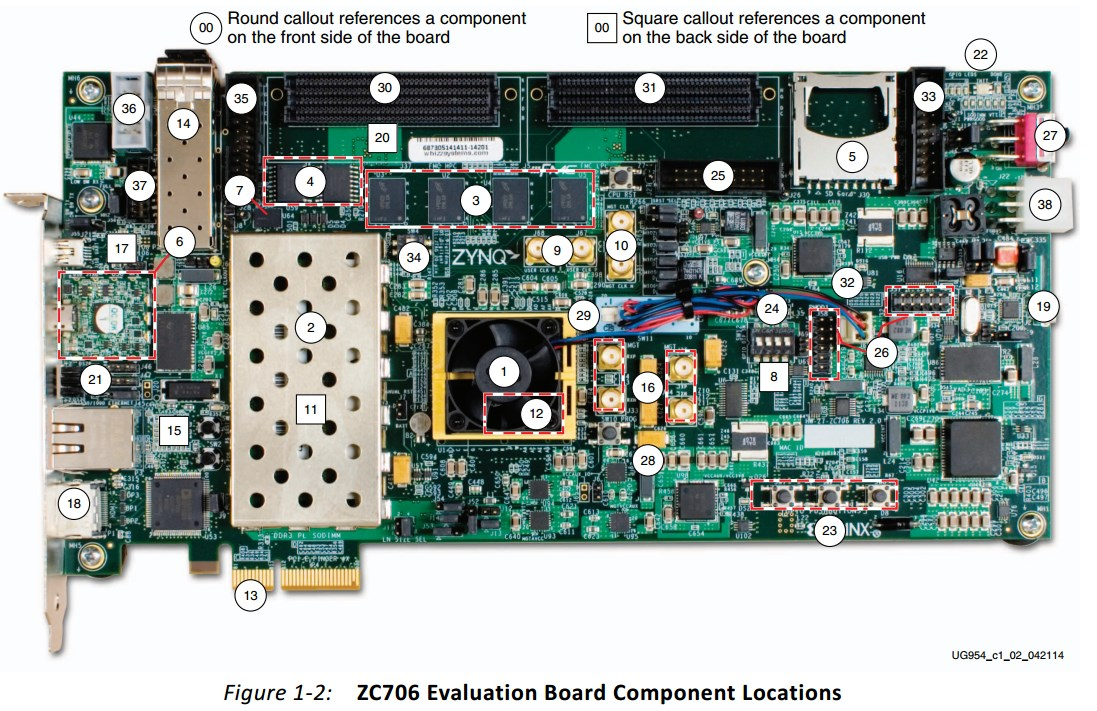

   1. zc706-schematic-xtp215-rev2-0大致介绍
   该板在PS端上挂了4片DDR3，将位宽扩展为32bit。



   该板DDR3所选型号为：MT41J256M8HX-15E
   原理图详见附件《zc706-schematic-xtp215-rev2-0.pdf》

2. "T"型拓扑

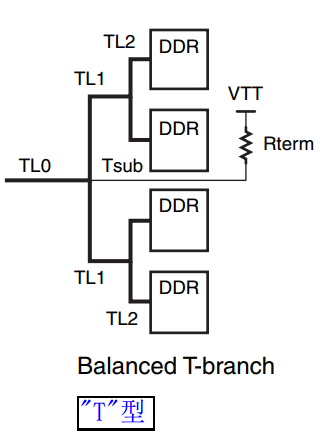

"T"型拓扑框图如下：

1)Rterm位置

注：
1)ODT上拉40.2欧电阻至VTT，所有的ODT统一一个网络
2)地址，控制上拉40.2欧电阻至VTT

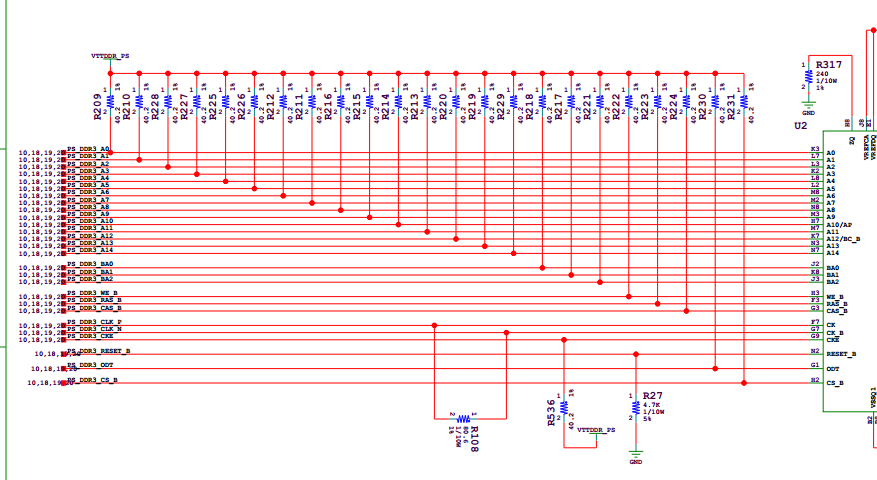

PCB中地址与控制线走线如下图

2)Rclk位置

使用了 1个Rclk终端电阻均为80.6欧，放置位置为TL0与TL1的相交处，R108为Rclk，位置如下图红框所示。

3)DDR供电电源,VTT滤波电容摆放位置,VREF滤波电容位置。
U27为TPS51200，LDO给DDR提供VREF和VTT

VTTDDR的滤波电容有C577,C578,C579，位置如下图红框所示。

附：

---

VREF的滤波电容只有一个0.1uF的小电容，放置位置靠近电源输出管脚如下图红框C110所示。
VREF走线下图标注所示。

4)ZQ电阻位置
ZQ电阻位置在各个DDR端都有240欧姆电阻，靠近DDR_ZQ管脚放置。

ZQ电阻：R317、R318、R319、R320，位置如下图红框所示

---
