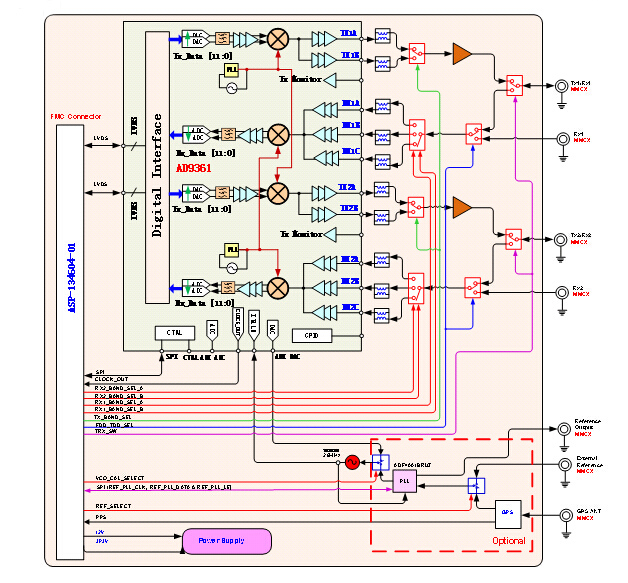

一、板卡介绍 FMC177射频模块分别包含两个接收通道与发射通道，其频率可覆盖达到70MHz~6GHz，AD9361芯片提供具有成本效益的实验平台，具有达到56MHz的瞬时带宽，更高的灵敏度，灵活的动态范围，广泛适合于SDR（无线电软件），移动基站，WiFi，无线局域网，专用或通用无线电设备等应用。设计者通过使用FMC177，可以有效简单的使用AD9361芯片。
二、主要指标 1. 射频频率：70MHz~6GHz； 2. ADC/DAC采集：12位； 3. 两路TX，两路RX，工作实现方式双工与半双工； 4. RF匹配电阻：50欧； 5. 瞬时带宽：56MHz； 6. 支持直流供电 +12V； 7. 支持GPS； 8. 规格：标准FMC子卡。 三、板子接口特性
| |
No. |
Items |
Specifications |
Remark |
| Tx |
1 |
Frequency |
70~6000MHz |
|
| 2 |
Bandwidth |
Up to 56 MHz |
real-time bandwidth, tunable |
| 3 |
Transmission |
>5dBm |
CW |
| 4 |
EVM |
<1.5% |
Typical:5dBm @20MHz bandwidth |
| 5 |
Gain Control Range |
>80dB |
|
| 6 |
Gain Step |
0.25 dB |
|
| 7 |
ACLR |
< -45dBc |
@ 0dBm LTE output |
| 8 |
Spurious |
TBD |
|
| 9 |
SSB Suppression |
35dBc |
|
| 10 |
LO Suppression |
50dBc |
|
| 11 |
DAC Sample Rate (max) |
61.44MS/s |
|
| 12 |
DAC Resolution |
12bits |
|
| |
| Rx |
1 |
Frequency |
70~6000MHz |
|
| 2 |
Bandwidth |
Up to 56 MHz |
real-time bandwidth, tunable |
| 3 |
Sensitivity: |
-90dBm@20MHz |
Noise Figure < 8dB |
| 4 |
EVM |
<1.5% |
@ -30dBm input |
| 5 |
Gain Control Range |
>60dB |
|
| 6 |
Gain Step |
1dB |
|
| 7 |
Blocking |
TBD |
|
| 8 |
Noise Figure |
<8dB |
Maximum RX gain |
| 9 |
IIP3 (@ typ NF) |
-25dBm |
|
| 10 |
ADC Sample Rate (max) |
61.44MS/s |
|
| 11 |
ADC Resolution |
12bits |
|
| 12 |
ADC Wideband SFDR |
78dBc |
|
| |
1 |
Voltage |
3.3V |
|
| 2 |
ON/OFF TIME |
<6uS |
For TDD model |
| 3 |
Duplexing Model |
TDD or FDD |
|
| |
4 |
W/ GPSDO Reference |
0.01ppb |
|
四、应用范围： SDR（无线电软件）； 移动基站，例如Femto‐cells, Pico‐cells, Small‐cells, Micro‐cell 等等；WiFi；无线局域网；专用或通用无线电设备。 五、与FPGA 处理卡搭建系统 本板卡是将FMC177_AD9361 射频收发模块与本公司基于FMC接口K7板卡通过标准的FMC接口相连接。 |
