FMC145-四路16位125Msps AD FMC子卡模块

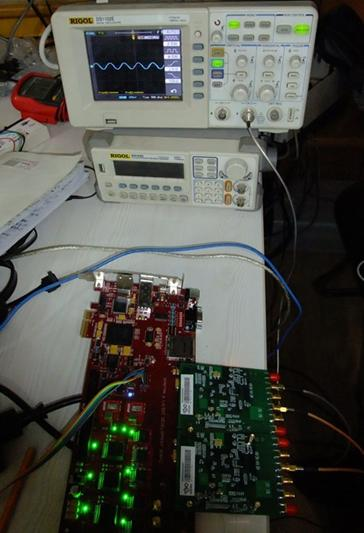

一、概述 　　该板卡可实现4路16bit 125Msps AD 功能，是xilinx开发板设计的标准板卡。FMC连接器是一种高速多pin的互连器件，广泛应用于板卡对接的设备中，特别是在xilinx公司的所有开发板中都使用。该AD，DA子卡模块就门针对xilinx开发板设计的标准板卡，用于模拟信号、中频信号采集，信号发出等应用。 二、性能指标 FMC接口,支持4路AD输入。 一路SPI，用于对AD时钟芯片的配置。 四路AD , AD采用AD9265芯片，该芯片集成了两个16位的高速ADC，采样速率高可达125MSPS，输入信号为50欧姆阻抗，物理接口为 SSMB。 时钟 I2C可编程晶振， 时钟芯片采用ICS8533。 支持外部差分时钟输入，通过时钟芯片供给AD芯片。 支持外同步信号输入。 FMC卡大小为：69mmX90mm。安装孔大小为2.7mm。 三、软件支持 基于spartan6、Virtex5、Virtex6系列的FPGA测试例子程序。 四、硬件测试平台介绍 可与公司自主产品116号，Xilinx ML605开发板、SP605开发板，KC705开发板、Avnet Spartan-6 LX150T开发板等配合使用。 板卡名称 对应的工程名称： 参考图 1 我公司自主产品116号 图-参1 2 Xilinx ML605开发板 Orihard_TO_ML605.rar 图-参2 3 Xilinx SP605开发板 sp605_fmc_adda-wxs.rar 图-参3 4 Xilinx KC705开发板 KC705.rar 图-参4 5 Avnet Spartan-6 LX150T开发板 150T-spartan6_adda20130202.rar 图-参5 图-参1 与我公司自主产品116号 组合使用 图-参2 与开发板Xilinx Virtex-6 FPGA ML605组合使用 图-参3 与开发板Xilinx Spartan6 SP605组合使用 图-参4 与开发板 Xilinx Kintex-7 FPGA KC705组合使用 图-参5 与开发板Avnet Spartan-6 LX150T组合使用 上图与开发板 Xilinx Virtex-7 FPGA VC707组合使用 上图与开发板 Xilinx Zynq - 7000 EPP ZC702组合使用
