NodeMCU-ESP8266开发板搭建Arduino IDE开发环境

第1步：安装ardunio 1.8.13。

下载地址：https://www.arduino.cn/thread-5838-1-1.html

第2步：安装串口驱动CP210x_Windows_Drivers。

下载地址：https://cn.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

第3步：安装ESP8266插件，推荐使用方法二进行安装。
  1）方法一：
    打开ardunio IDE,文件->首选项->附加开发板管理网址，填入地址：http://arduino.esp8266.com/stable/package_esp8266com_index.json，然后确定。
    接着工具->开发板XXX->“开发板管理器”的搜索栏中输入“esp8266”，如果上一步的管理网址提示下载出错，则输入ESP8266是搜索不到的。
  2）方法二：
   在网址 https://www.arduino.cn/thread-76029-1-1.html，下载插件8266_package_2.6.4，双击进行安装。
    如果安装过其他版本的esp8266sdk，请先删除，再使用本安装包，删除方法：文件管理器地址栏输入 %LOCALAPPDATA%/Arduino15/packages，回车进入，然后删除掉其中的esp8266文件夹。

第4步：工具->开发板->选择NodeMCU1.0(ESP-12E Module)。

第5步：工具->选择端口COMxx。

第6步：运行示例，文件->示例->ESP8266->Blink。

第7步：编译下载即可，开发板上可以看到LED灯闪烁(LED灯位于ESP-12E模块上)，如果提示无法打开COM口，有可能COM口被串口占用了。

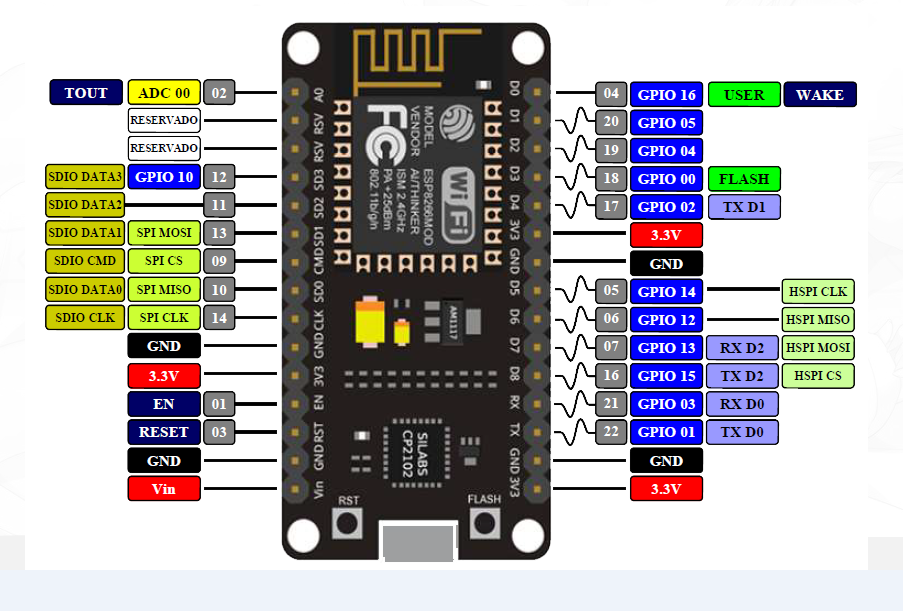

引脚对应图：

程序中写引脚"D4"与写引脚2（GPIO2）效果是一样的。

例如：digitalWrite(D4, LOW)与digitalWrite(2, LOW)是一样的。

扫描二维码关注公众号，回复： 12440726 查看本文章

原理图下载：https://download.csdn.net/download/felix_tao/14946194

ESP8266->Blink例程代码：

/*
  ESP8266 Blink by Simon Peter
  Blink the blue LED on the ESP-01 module
  This example code is in the public domain

  The blue LED on the ESP-01 module is connected to GPIO1
  (which is also the TXD pin; so we cannot use Serial.print() at the same time)

  Note that this sketch uses LED_BUILTIN to find the pin with the internal LED
*/

//使用开发板：nodemcu-esp8266(ESP-12E模块)
//下载端口：工具->端口COM9
//程序功能：闪烁两个LED灯

#define LED_BUILTIN      2   //ESP-12E模块自身的LED，对应GPIO2，低电平亮
#define LED_BUILTIN_AUX  16  //nodemcu-esp8266开发板扩展的LED，对应GPIO16，低电平亮

void setup()
{
  pinMode(LED_BUILTIN, OUTPUT);
  pinMode(LED_BUILTIN_AUX, OUTPUT);
}

// the loop function runs over and over again forever
void loop()
{
  digitalWrite(LED_BUILTIN, LOW);   // Turn the LED on (Note that LOW is the voltage level
  digitalWrite(LED_BUILTIN_AUX, LOW);
  delay(1000);                      // Wait for a second
  digitalWrite(LED_BUILTIN, HIGH);  // Turn the LED off by making the voltage HIGH
   digitalWrite(LED_BUILTIN_AUX, HIGH);
  delay(2000);                      // Wait for two seconds (to demonstrate the active low LED)
}

参考文 章：
1.太极创客：http://www.taichi-maker.com/homepage/esp8266-nodemcu-iot/iot-c/nodemcu-arduino-ide/

2.点灯科技：https://diandeng.tech/doc/getting-start-8266
