矩阵按键值在8位数码管流动显示

（1）矩阵按键原理：话不多说，对于16个矩阵按键来说，要想知道哪个按键被按下，可以设置16个IO口，但是这样硬件电路过于繁琐，所以可以采用行列扫描法，由行推列，再由列推行。首先给四个行为低电平，四个列为高电平；如何某个按键被按下，那么该按键所在的列就变为低电平；再给四个行为高电平，四个列为低电平，那么刚才那个按键的所在的行就变为低电平，由此经过行列扫描就是锁定了具体是哪个按键被按下。

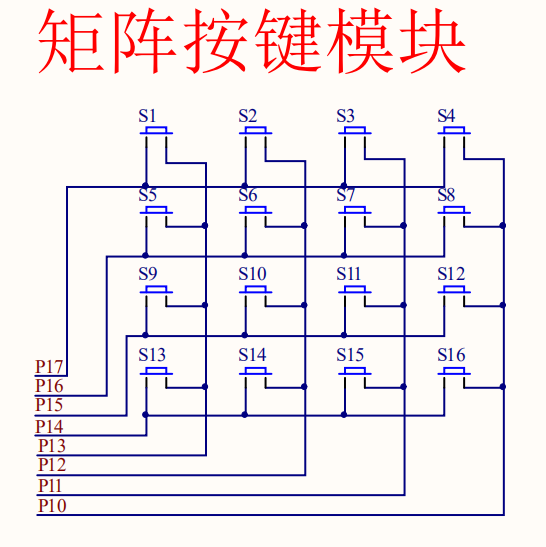

（2）矩阵按键原理图：（3）源代码：

#include<reg51.h>
typedef unsigned char u8;
typedef unsigned int u16;
#define KEY P1
#define SMG P0
sbit  LSA=P2^2;
sbit  LSB=P2^3;
sbit  LSC=P2^4;
u8 value;
u8 code smgduan[]={

    0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
					0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

void delay(u16 i)
{


	while(i--);
}
void keypros()
{


	u8 a=0;
	u8 i;
	KEY=0x0f;
	if(KEY!=0x0f)
	{


		delay(100);
		if(KEY!=0x0f)
		{


			KEY=0x0f;
			switch(KEY)
			{


				case 0x07:value=0;break;
				case 0x0b:value=1;break;
				case 0x0d:value=2;break;
				case 0x0e:value=3;break;
			}
			KEY=0xf0;
			switch(KEY)
			{


				case 0x70:value=value;break;
				case 0xb0:value=value+4;break;
				case 0xd0:value=value+8;break;
				case 0xe0:value=value+12;break;
			}
			while((a<50)&&(value!=0xf0))
			{


				delay(1000);
				a++;
			}
			SMG=smgduan[value];
			for(i=0;i<8;i++)
			{


				switch(i)
				{


					case 0:LSA=0;LSB=0;LSC=0;break;
					case 1:LSA=1;LSB=0;LSC=0;break;
					case 2:LSA=0;LSB=1;LSC=0;break;
					case 3:LSA=1;LSB=1;LSC=0;break;
					case 4:LSA=0;LSB=0;LSC=1;break;
					case 5:LSA=1;LSB=0;LSC=1;break;
					case 6:LSA=0;LSB=1;LSC=1;break;
					case 7:LSA=1;LSB=1;LSC=1;break;
				}
				delay(50000);
			}
		}
	}
}
void main()
{


	while(1)
	{


		keypros();
	}
}
