误差反传算法（BP算法）推导

反向传播（Error Back Proragation，BP）算法应用对象：具有非线性连续变换函数的多层感知器（多层前馈网络）。

BP 算法的基本思想是，学习过程由信号的正向传播与误差的反向传播两个过程组成。正向传播时，输入样本从输入层传入，经各隐层逐层处理后，传向输出层。若输出层的实际输出与期望的输出（教师信号）不符，则传入误差的反向传播阶段。误差反传是将输出误差以某种形式通过隐层向输出层逐层反传，并将误差分摊给各层的所有单元，从而获得各层单元的误差信号，此误差信号即作为修正各单元权值的依据。这种信号正向传播与误差发向传播的各层权值调整过程，是周而复始地进行的。权值不断调整的过程，也就是网络的学习训练过程。此过程已知进行到网络输出的误差减少到可接受的程度，或进行到预先设定的学习次数为止。

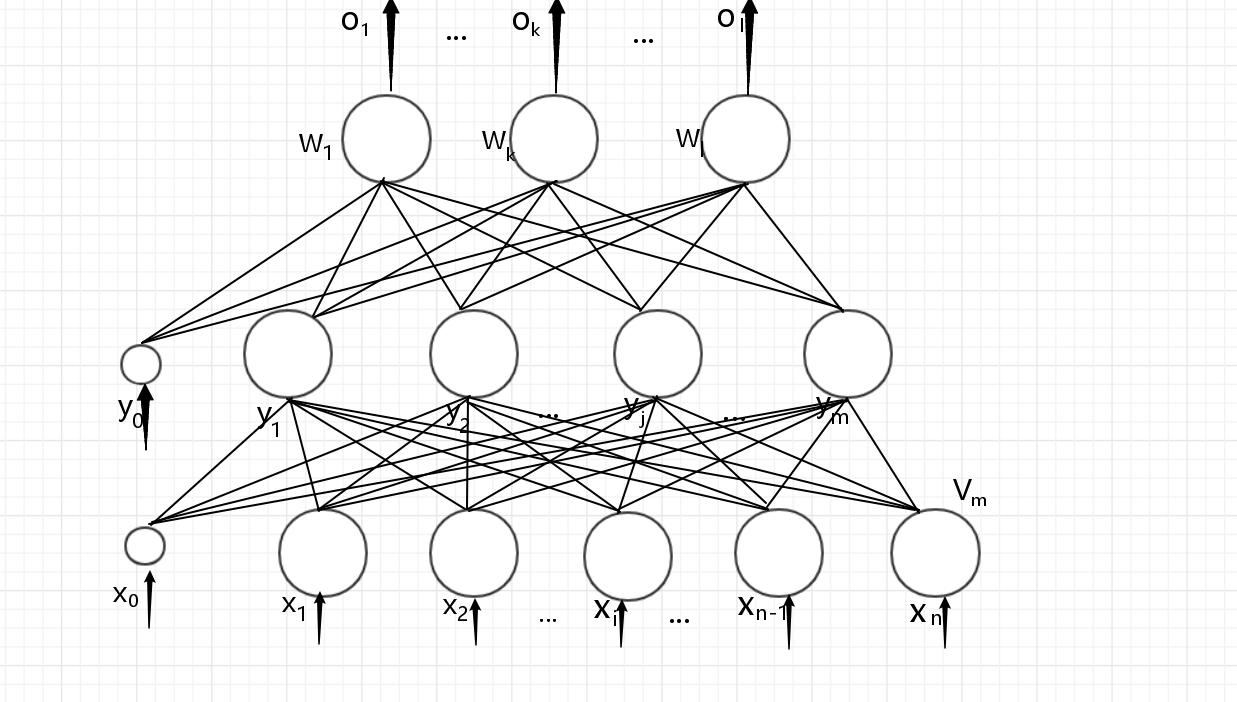

采用 BP 算法的多层感知器是至今为止应用最广泛的神经网络，在多层感知器的应用中，以下图所示的单隐层网络的应用最为普遍。一般习惯将但单隐层前馈网称为三层感知器，所谓三层包括了输入层、隐层和输出层。

$x_{0}=-1$ 是为隐层神经元引入阈值而设置的
$y_{0}=-1$ 是为输出层神经元阈值而设置的
输入向量为 $X=(x_{1},x_{2},...,x_{i},...,x_{n})^{T}$
隐层输出向量 $Y=(y_{1},y_{2},...,y_{j},...,y_{m})^{T}$
输出层输出向量 $O=(o_{1},...,o_{k},...,o_{l})^{T}$
期望输出向量为 $d=(d_{1},d_{2},...,d_{k},...,d_{l})^{T}$
输入层到隐层之间的权值矩阵 $V=(V_{1},V_{2},...,V_{j},...,V_{m})$ ，其中列向量 $V_{j}$ 为隐层第 $j$ 个神经元对应的权向量
隐层到输出层之间的权值矩阵 $W=(W_{1},W_{2},...,W_{k},...,W_{l})$ ，其中列向量 $W_{k}$ 为输出层第 $k$ 个神经元对应的权向量
对于输出层均有 $j=0,1,2,..,m;\: k=1,2,..,l$
对于隐层均有 $i=0,1,2,..,n;\: j=1,2,..,m$

下面分析各信号之间的数学关系
（注：下面蓝色字体表示输出层，紫色字体表示隐层，红色表示输入层）

对于输出层，有

${\color{Blue} o_{k}=f(net_{k})\: \: \: \: \: \: \: \: \: k=1,2,...,l}$ （1）
${\color{Blue} net_{k}=\sum_{j=0}^{m}w_{jk}y_{j}\: \: \: \: \: \: \: \: \: k=1,2,...,l}$ （2）

对于隐层，有

${\color{Magenta} y_{j}=f(net_{j})\: \: \: \: \: \: \: \: \: j=1,2,...,m}$ （3）
${\color{Magenta} net_{j}=\sum_{i=0}^{n}v_{ij}x_{j}\: \: \: \: \: \: \: \: \: j=1,2,...,m}$ （4）

以上两式中，变换函数 $f(x)$ 均为单极性 $Sigmoid$ 函数

$f(x)=\frac{1}{1+e^{-x}}$ （5）

$f(x)$ 具有连续、可导的特点，且有

$f'(x)=f(x)[1-f(x)]$ （6）

式（1）~ 式（5）共同构成了三层感知器的数学模型。

当网络输出与期望输出不等时，存在输出误差 $E$ ，定义如下

$E=\frac{1}{2}(d-O)^{2}=\frac{1}{2}\sum_{k=1}^{l}(d_{k}-o_{k})^{2}$ （7）

以上误差定义式展开至隐层

${\color{Magenta} E=\frac{1}{2}\sum_{k=1}^{l}[d_{k}-f(net_{k})]^{2}=\frac{1}{2}\sum_{k=1}^{l}[d_{k}-f(\sum_{j=0}^{m}w_{jk}y_{j})]^{2}}$ （8）

进一步展开至输入层

${\color{Red} E=\frac{1}{2}\sum_{k=0}^{l}\left \{ d_{k}-f[\sum_{j=0}^{m}w_{jk}f(net_{j})] \right \}^{2}=\frac{1}{2}\sum_{k=0}^{l}\left \{ d_{k}-f[\sum_{j=0}^{m}w_{jk}f(\sum_{i=0}^{n}v_{ij}x_{i})] \right \}^{2}}$ （9）

网络输入误差是各层权值 $w_{jk}$ 、 $v_{jk}$ 的函数，调整权值可改变误差 $E$ ，调整权值的原则是使误差不断减小，因此应使权值的调整量与误差的梯度下降成正比，即

$\Delta w_{jk}=-\eta \frac{\partial E}{\partial w_{jk}}\: \: \: \: \: \: \: \: j=0,1,2,...,m;\: \: k=1,2,...,l$ （10 a）
$\Delta v_{ij}=-\eta \frac{\partial E}{\partial v_{ij}}\: \: \: \: \: \: \: \: j=0,1,2,...,m;\: \: k=1,2,...,l$ （10 b）

式中，负号表示梯度下降，常数 $\eta \in (0,1)$ 表示比例系数，在训练中反映了学习速率。

对于输出层，式（10 a）可写为

${\color{Blue} \Delta w_{jk}=-\eta \frac{\partial E}{\partial w_{jk}}=-\eta \frac{\partial E}{\partial net_{k}}\frac{\partial net_{k}}{\partial w_{jk}}}$ （11 a）

对于隐层，式（10 b）可写为

${\color{Magenta} \Delta v_{ij}=-\eta \frac{\partial E}{\partial v_{ij}}=-\eta \frac{\partial E}{\partial net_{j}}\frac{\partial net_{j}}{\partial v_{ij}}}$ （11 b）

对输出层和隐层各定义一个误差信号，令

$\delta _{k}^{o}=-\frac{\partial E}{\partial net_{k}}$
$\delta _{j}^{y}=-\frac{\partial E}{\partial net_{j}}$

综合式（2）和式（11 a），可将式（10 a）权值调整改写为

$\Delta w_{ij}=\eta \delta _{k}^{o}y_{j}$ （12 a）

综合式（3）和式（11 b），可将式（10 b）权值调整改写为

$\Delta v_{ij}=\eta \delta _{j}^{y}x_{i}$ （12 b）

下面继续推导如何计算 $\delta _{k}^{o}$ 和 $\delta _{j}^{y}$

对于输出层， $\delta _{k}^{o}$ 可展开为

${\color{Blue} \delta _{k}^{o}=-\frac{\partial E}{\partial net_{k}}=\frac{\partial E\partial o_{k}}{\partial o_{k}\partial net_{k}}=-\frac{\partial E}{\partial o_{k}}f'(net_{k})}$ （13 a）

对于隐层， $\delta _{j}^{y}$ 可展开为

${\color{Magenta} \delta _{j}^{y}=-\frac{\partial E}{\partial net_{j}}=\frac{\partial E\partial y_{j}}{\partial y_{j}\partial net_{j}}=-\frac{\partial E}{\partial y_{j}}f'(net_{j})}$ （13 b）

下面求式（13）中网络误差对各层输出的偏导。

对于输出层，利用式（7），可得

${\color{Blue} \frac{\partial E}{\partial o_{k}}=-(d_{k}-o_{k})}$ （14 a）

对于隐层，利用式（8），可得

${\color{Magenta} \frac{\partial E}{\partial y_{i}}=-\sum_{k=1}^{l}(d_{k}-o_{k})f'(net_{k})w_{jk}}$ （14 b）

将以上结果带入式（13），并应用式（6），得

$\delta _{k}^{o}=(d_{k}-o_{k})o_{k}(1-o_{k})$ （15 a）
$\delta _{j}^{y}=[\sum_{k=1}^{l}(d_{k}-o_{k})f'(net_{k})w_{jk}]f'(net_{j})=(\sum_{k=1}^{l}\delta _{k}^{o}w_{jk})y_{j}(1-y_{j})$ （15 b）

至此两个误差信号的推导已完成，将式（15）带回到式（12），得到三层感知器的 BP 算法权值调整计算公式为

$\left\{\begin{matrix} \Delta w_{jk}=\eta \delta _{k}^{o}y_{j}=\eta (d_{k}-o_{k})o_{k}(1-o_{k})y_{j}\\ \Delta v_{ij}=\eta \delta _{j}^{y}x_{i}=\eta (\sum_{k=1}^{l}\delta _{k}^{o}w_{jk})y_{j}(1-y_{j})x_{i} \end{matrix}\right.$
