本文以esp8266作为STA，以手机WIFI作为AP，电脑端用网络调试助手与esp8266共同连接至手机WIFI并建立TCP连接，操作步骤与我在另一篇博文提到的一致。
下面分别以“esp8266作为TCP客户端”和“esp8266作为TCP服务器”两种情况进行实验示范：
准备工具：
USB转TTL、
esp8266模块、
串口调试助手、
网络调试助手、
一、esp8266作为TCP客户端
1、设置工作模式&连接热点

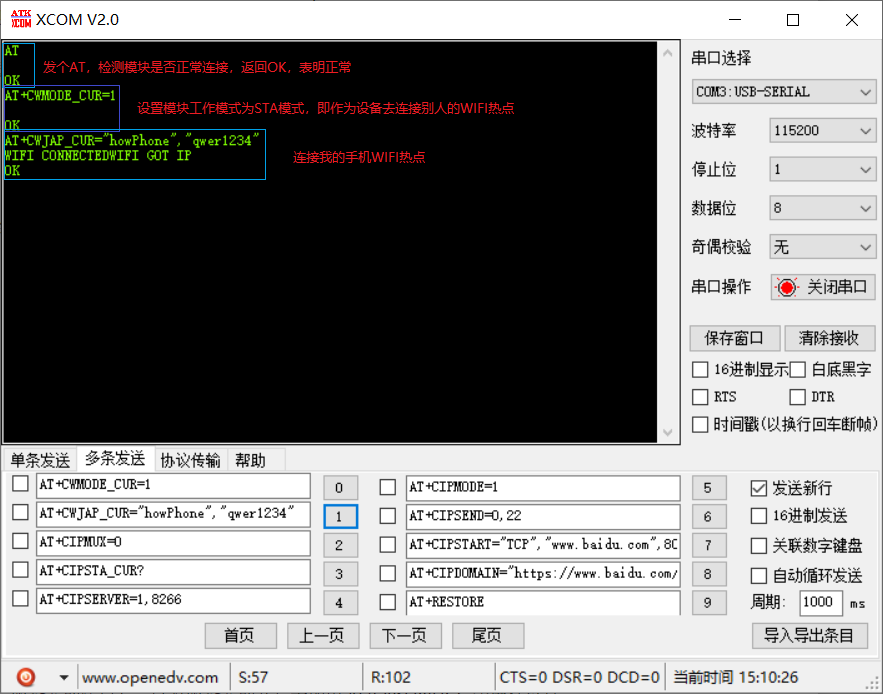

通过串口发送AT指令来设置esp8266的工作模式，并连接手机WIFI热点。
这里我们设置为STA模式。（电脑端也记得连上手机热点）（网线建议拔掉）
2、建立TCP连接
这里我们让esp8266作为TCP客户端，电脑端的网络调试助手作为TCP服务器。

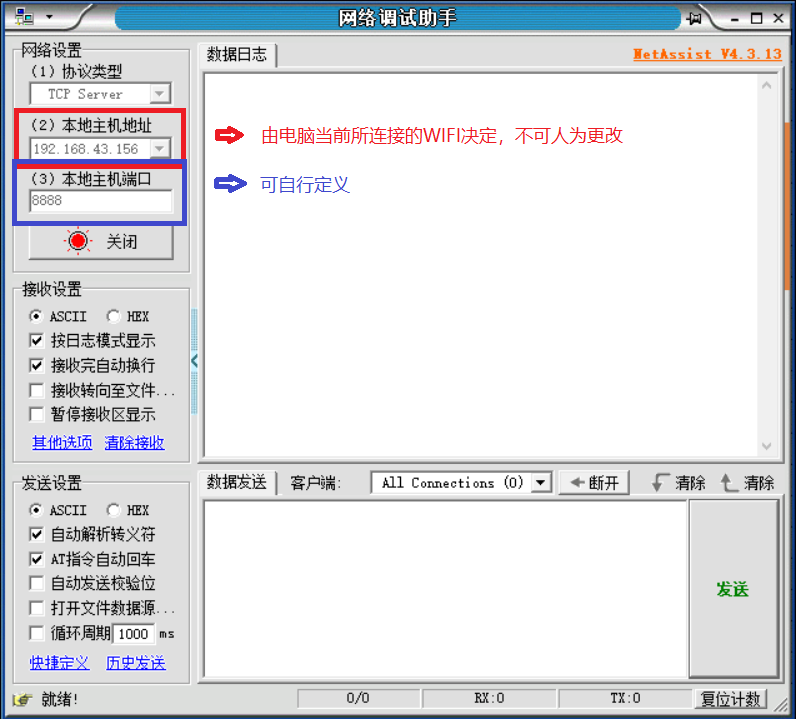

于是，我们要先打开网络调试助手并建立一个TCP服务器。其中，端口号自行设置，（ip地址的话，软件会自动根据电脑的WIFI情况帮你填好，无法人为更改）
紧接着，我们将esp8266连接至网络调试助手建立的服务器上，即建立TCP连接。模块返回连接成功，同时可以看见网络调试助手上显示客户端上线。（注意ip和端口号填写正确，否则无法正确连接）
3、进入透传模式&开始透传
TCP连接建立之后，就可以进入透传模式，进行数据传输了。

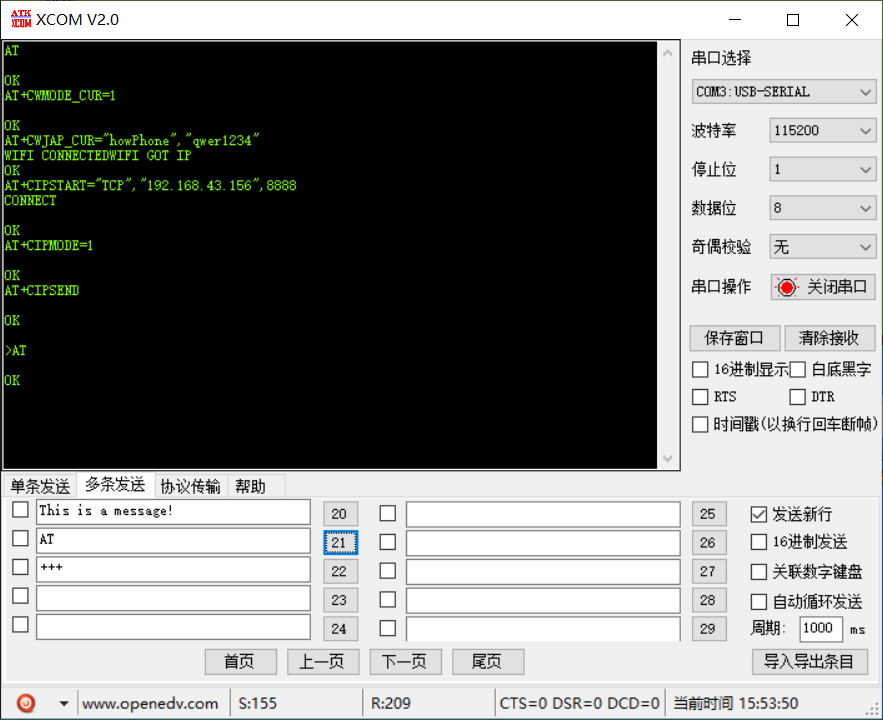

指令发送完成后，当模块返回>，说明透传开始，接下来由串口助手发送出的数据将不再被认为是AT指令，而会被当作是纯数据，并通过TCP传送到网络助手上。
我们通过串口向网络调试助手发送“This is a message!”数据，可以看到网络助手原封不动的收到了数据。由于是透传模式，此时如果我们发送“AT”，会被当做是数据发送给网络助手，而并不是指令。
所以，可以看到，网络助手收到“AT”这个数据，而串口调试助手中，并没有反馈OK，也没有将我们发送的“This is a message!”和“AT”显示出来，再次表明当前是透传模式。
（同时要注意，从本文开始至此，我们的串口调试助手发送数据时都是勾选“发送新行”的）
4、退出透传
当数据发送完了，不想再发送数据了，则通过发送+++退出透传模式。此时，请注意，先取消勾选“发送新行”，再发送+++

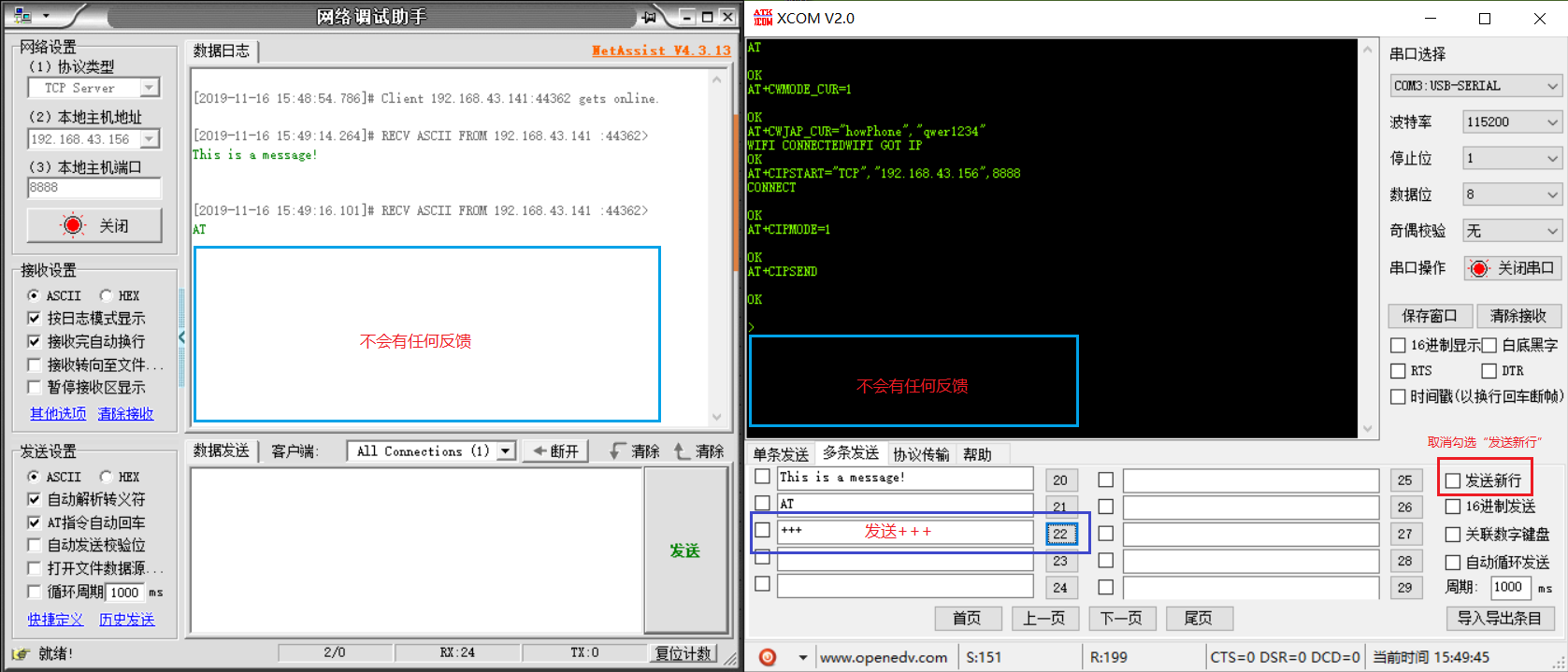

发送+++后，可以看见串口助手和网络助手均无任何反馈，如上图。
紧接着，我们再次勾选“发送新行”，并通过串口发送AT，可以看到模块返回OK，说明模块退出透传模式，AT被当成了指令而不是数据。如下图：
于是，模块成功退出透传模式。至此，我们就完成了TCP通信的简单实验。
.
.
.
二、esp8266作为TCP服务器
下面我们来讲解esp8266作为TCP服务器的情况，相关步骤与上面“esp8266作为TCP客户端”时相似，有细微差别。
1、设置工作模式&连接热点
与上面提到的相同，这里略过不讲。
二、建立TCP连接
这里我们让esp8266作为TCP服务器，电脑端的网络调试助手作为TCP客户端。
所以，这一次网络调试助手要建立一个TCP客户端，以便稍后连接至esp8266建立的TCP服务器。
那么，网络调试助手的客户端参数（ip地址和端口号）怎么设置呢？该设置成多少呢？为了解决这个问题，我们先不忙着操作我们的网络助手，先操作esp8266。

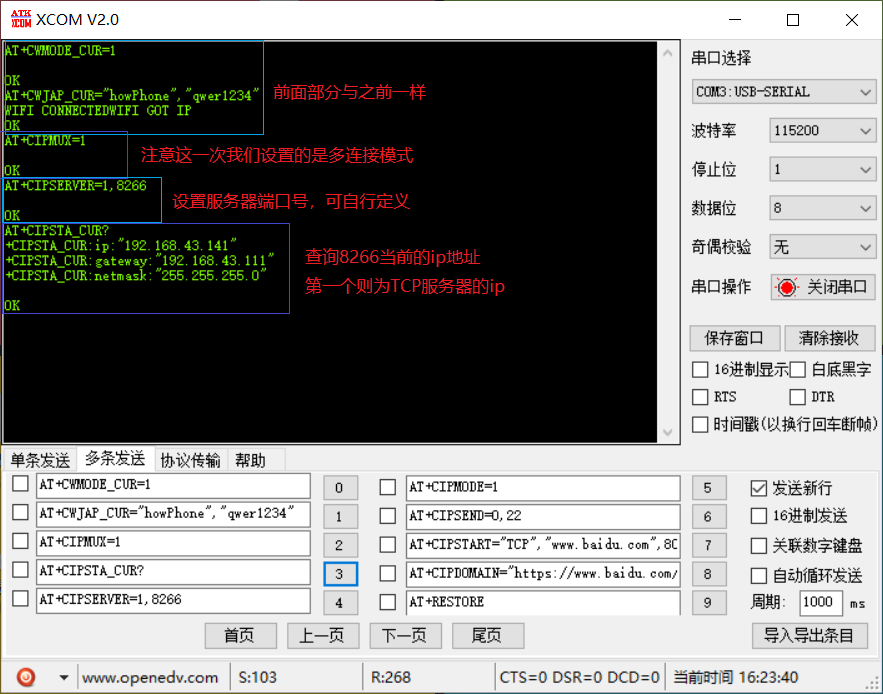

通过AT指令，我们设置8266为多连接模式（因为我们要让其作为服务器，服务器需满足供多个设备连接的要求，所以是多连接），同时，我们配置8266的端口号（自行定义）。而8266建立的TCP服务器的ip地址，我们通过AT+CIPSTA_CUR?指令查得，返回数据的第一个ip则为我们要的。
TCP服务器建立好之后，接下来我们就用网络助手作为客户端连接，客户端的参数为8266设置的端口号和其ip。连接成功后，模块返回CONNECT。
3、透传

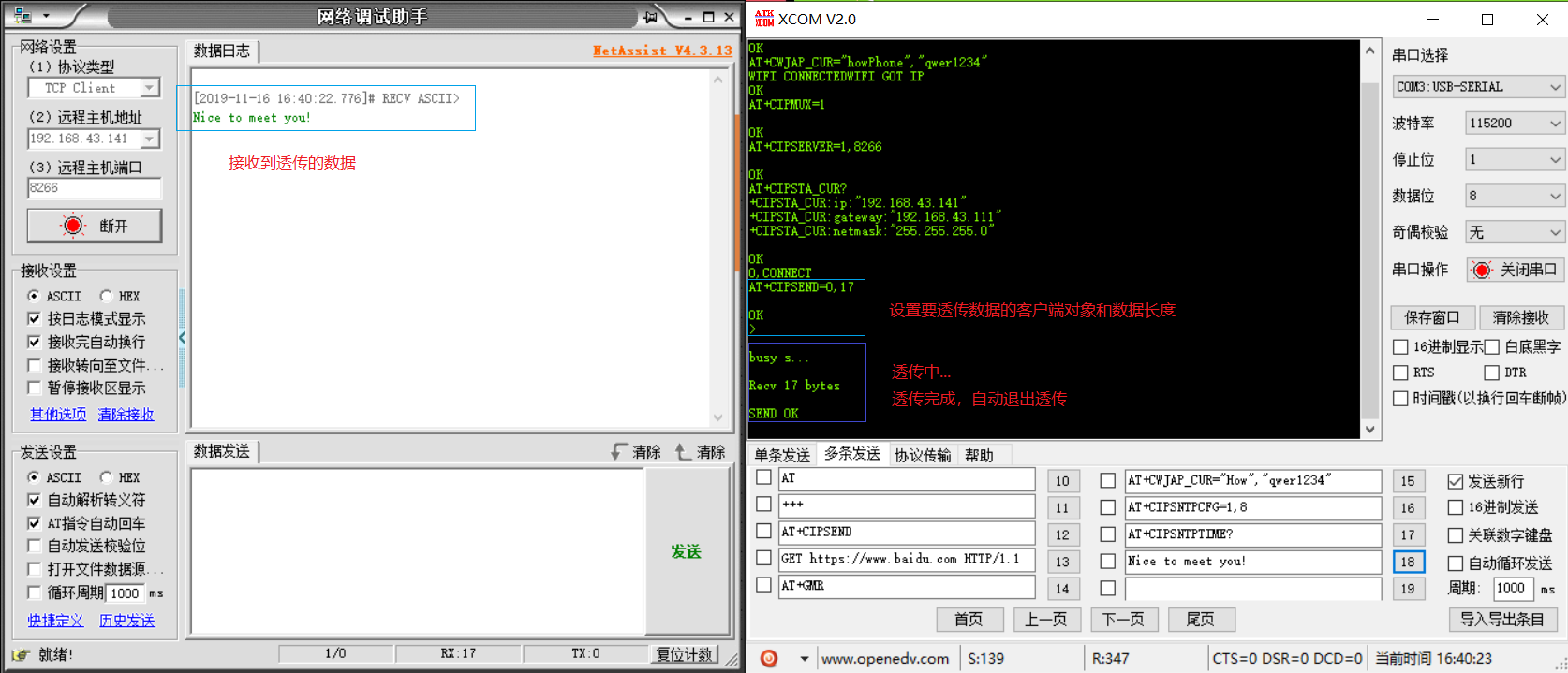

8266作为服务器时，不能开启透传模式（并不等于不能透传），我们需要通过AT+CIPSEND=<>,<>指令完成数据的传输，其第一个参数为ID号，即要发送数据给连接此服务器的第几个客户端（注意到CONNECT前的0了吗？），第二个参数为数据长度。注意，编号是从0开始的。
大概就是这样。
P.S. 类似的，其实在上一个模式，当esp8266作为客户端时，也可以使用AT+CIPSEND=<>指令实现透传（注意此时只有一个参数，即数据长度），由于不用选择客户端，所以只有一个参数。
以上就是本实验的基本内容，再进一步的，与外网建立TCP连接，也是相似的步骤，就不再赘述。
