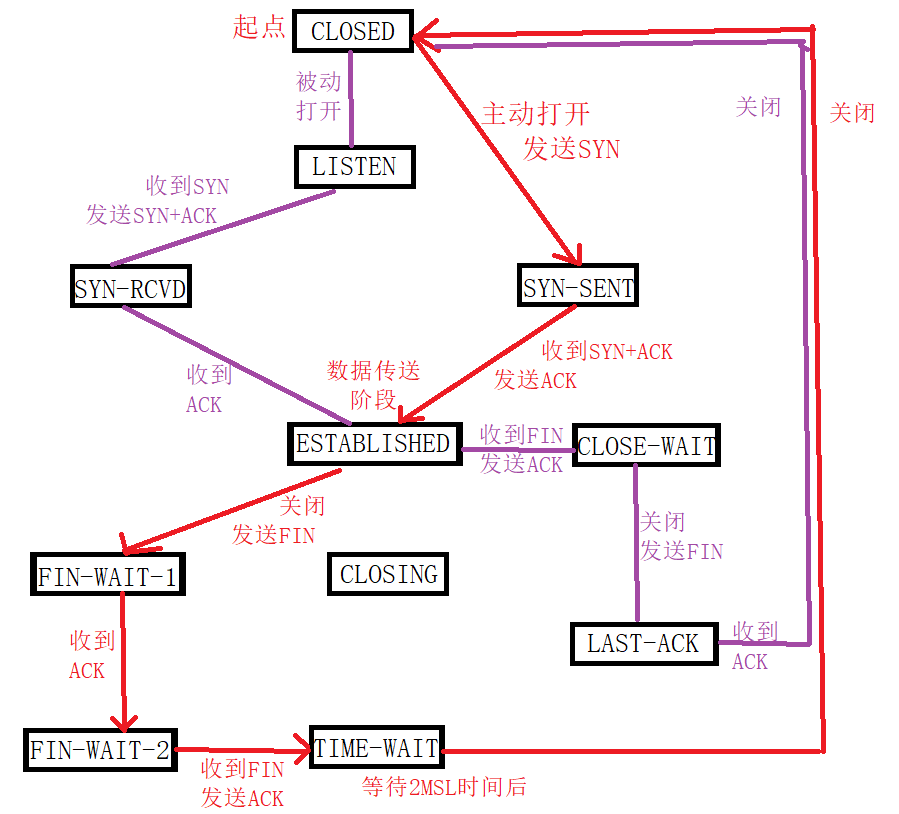

这个图主要是为了更清楚的看出TCP连接的各种状态的关系
这个最好还是在理解三次握手和四次握手的基础上，然后对照呢个图理解更深
整张图主要分为三个部分：
- 客户端的状态变化
- 服务器端的状态变化
- 出现的各种意外情况
一，客户端的状态变化
我们讲这个图从ESTABLISHED分为上下两个部分
-
上面两个是TCP三次握手的前两次
第一次握手，首先客户端主动向服务器发送SYN，请求连接。状态变为SYN-SENT
第二次握手，客户端再接收到服务器发回的SYN+ACK，此时客户端已经确定自己能够发送消息和接收消息，所以变为ESTABLISHED状态，可以进行数据传送
（尽管第三次握手还没有，整个连接还不完整，但是对于客户端单方面来说已经可以了 -
中间是数据交互的过程 -
下面就是四次握手的过程
第一次挥手，客户端想要关闭连接，因此发送FIN，状态变为FIN-WAIT-1
第二次挥手，客户端收到服务器的ACK，状态变为FIN-WAIT-2
第三次和第四次挥手，客户端再次收到服务器的FIN消息，并主动发送ACK表示确认，状态变为TIME-WAIT状态
经过2MSL事件后，关闭，再变为开始的CLOSED状态
二，服务器端的状态变化
我们讲这个图从ESTABLISHED分为上下两个部分
- 上面两个是TCP三次握手
首先第一个LISTEN状态，当服务器打开就是处于监听状态了。
第一次握手和第二次，服务器端收到客户端发送SYN，然后回复SYN+ACK，此时证明服务器已经具有接收信息的能力了，状态变为SYN-RCVD
第三次握手，服务器端再次接收到客户端发送的ACK，此时服务器端也确定自己具有发送消息和接收消息能力了，所以也变为ESTABLISHED状态，可以进行数据传送
（此时三次握手成功） -
中间是数据交互的过程 -
下面是四次握手
第一次挥手和第二次挥手，服务器端收到客户端发送的FIN，然后第一次发送ACK，但是可能消息还没有接收完，需要等待一会。状态变为CLOSE-WAIT
第三次挥手，等到信息接收完毕之后，服务器再次向客户但发送的FIN，但是此时如果客户端再次发送数据，还是需要接收，所以还未关闭，状态变为LAST-ACK
第四次挥手，服务器端再次收ACK表示确认，表示客户端已经关闭，自己也随之关闭。状态变为开始的CLOSED状态
三，出现的各种意外情况
我们分部分看这种错误可能出现的原因：
- 最上面LISTNE->CLOSED
服务器在监听端口的时候，此时有些资源加载的有问题导致服务没开启
中间的三角形：
- 收到RST，从三次握手的前两次重新变为监听状态
RST代表复位，当RST=1时，表明TCP连接中出现严重差错，必须释放连接，然后再重新建议运输连接。 - 从LISTEN->SYN-SENT
服务器有时候也要打开连接 - 从SYN-SENT->SYN-RCVD
服务器和客户端在SYN_SENT状态下如果收到SYN数据报，则都需要发送SYN的ACK数据报并把自己的状态调整到SYN收到状态，准备进入ESTABLISHED
- 旁边SYN-SENT->CLOSED
长时间连接不到，发送超时，自然就关闭了
- 下面的SYN-RCVD->FIN-WAIT-1
这里表明可以不用到ESTABLISHED状态，而可以直接跳转到FIN_WAIT_1状态并等待关闭。
最下面的三角形：
- FIN-WAIT-1->TIME-WAIT
表示直接将四次握手变为了三次，即发送的数据都接收完了，可以直接关闭了 - 从FIN-WAIT-1->CLOSING
收到了FIN,但是没有收到ACK，因此变为CLOSING状态，即等待远程TCP对连接中断的确认； - 从CLOSING->TIME-WAIT
收到ACK确认，关闭连接
上面就是TCP状态连接图的每一部分的解析即原因。
可以多看几次这个图，然后分为三个部分，一个部分一个部分分析。
