背景

1. 为了认真的学习RT-Thread，入手了STM32H750XBH6开发板ART-PI。
2. 目的，干点更复杂点的事情，如GUI。
3. 板子到手，先不急于开发！
4. 先了解MCU、了解基本的引脚配置、资源情况，最重要的，搭建好开发环境
5. 先不移植RT-Thread，先使用STM32 HAL库，把LED点亮。

查看原理图

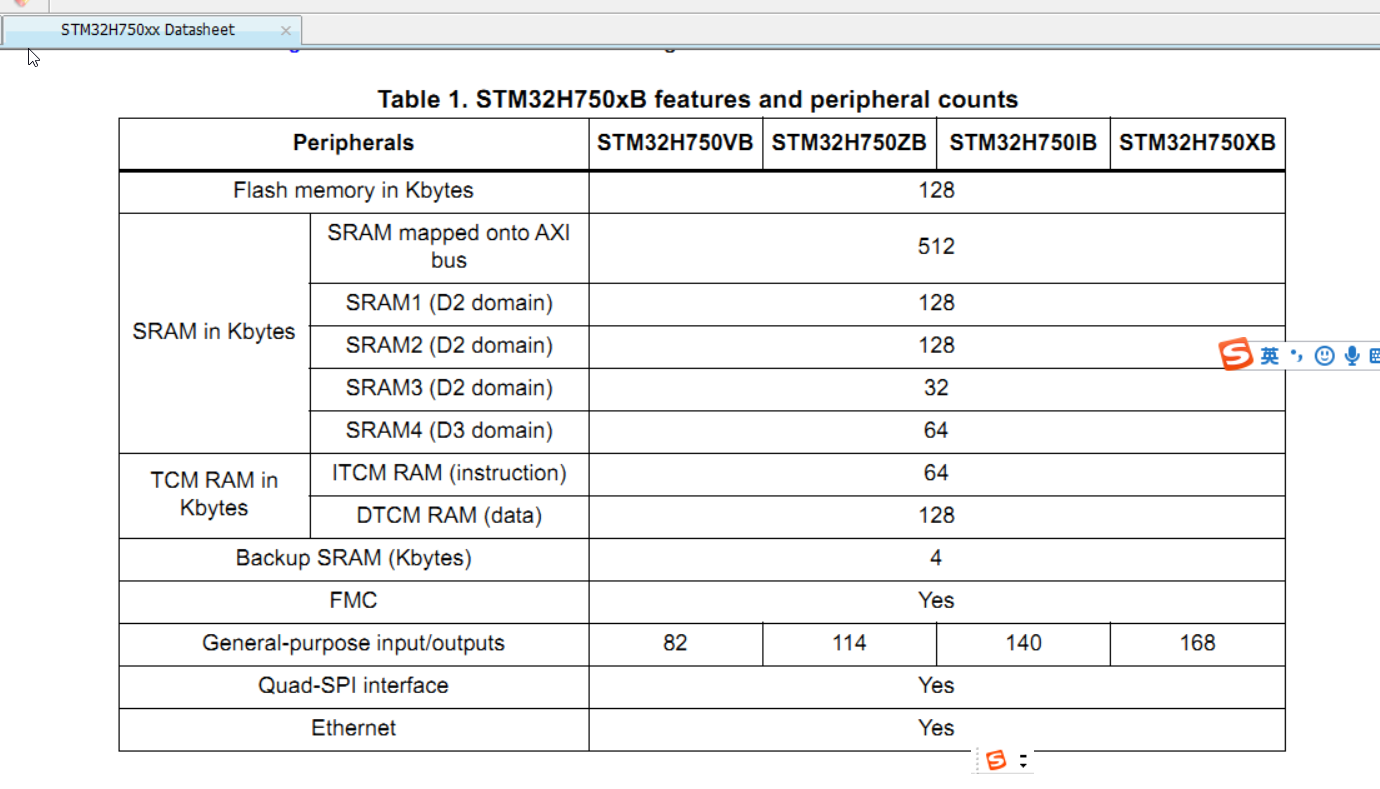

MCU资源

MCU型号：STM32H750XBH6，ARM Cortex-M7,480MHz主频，128KB 片上Flash（不算大），1MB SRAM。

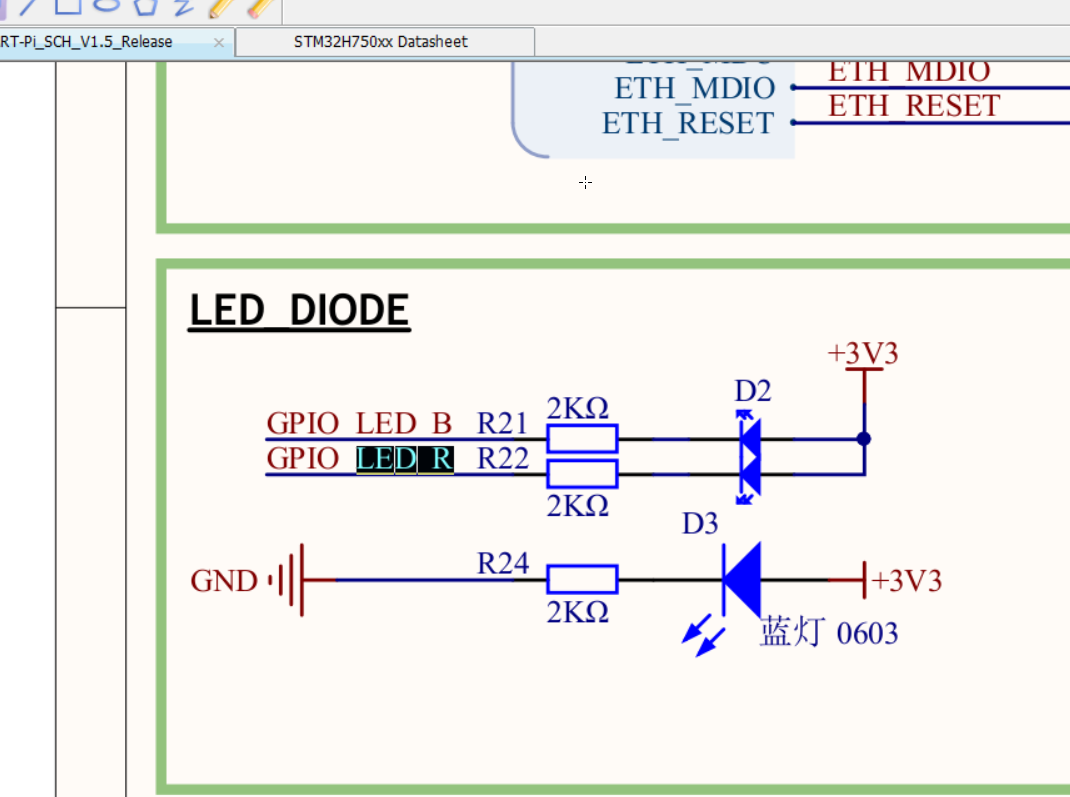

LED灯引脚

LED引脚： GPIO_LED_B:PI8， GPIO_LED_R：PC15

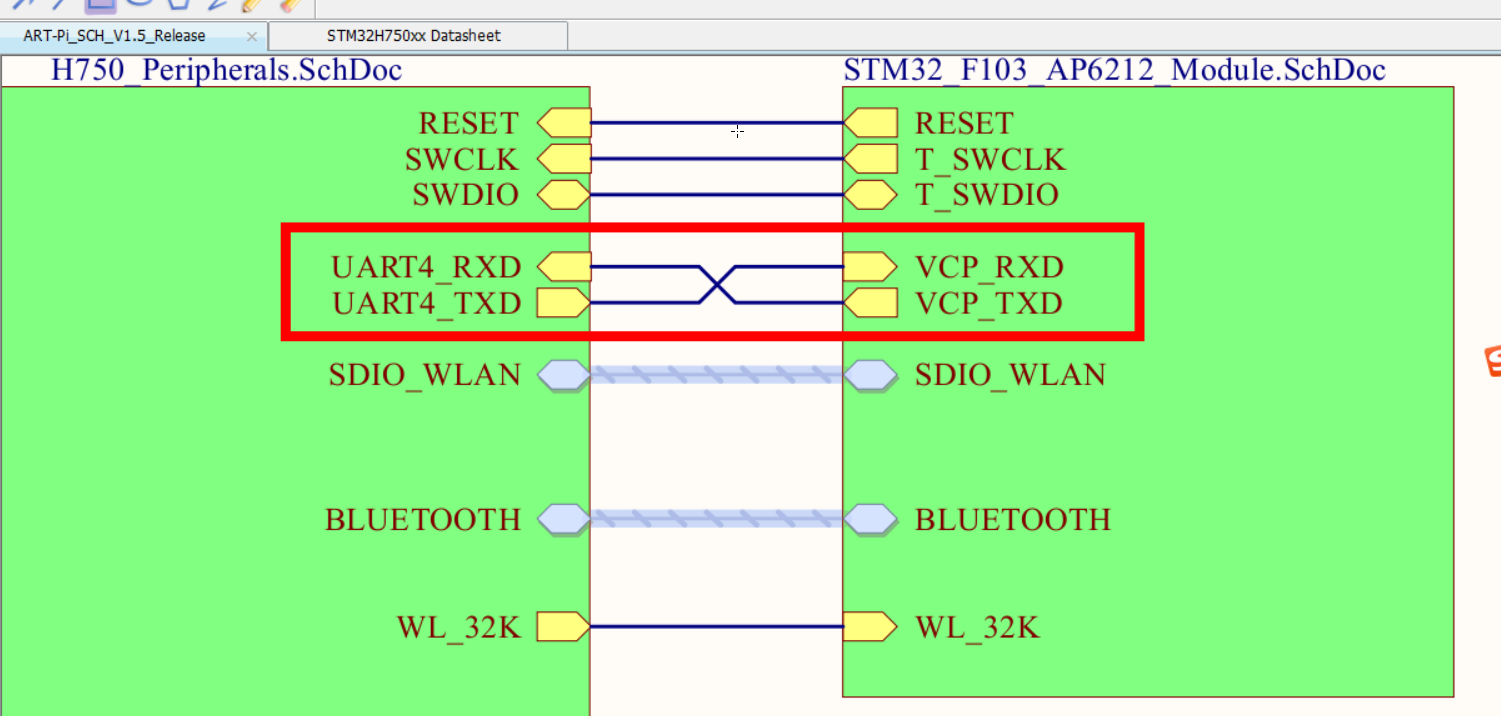

串口引脚

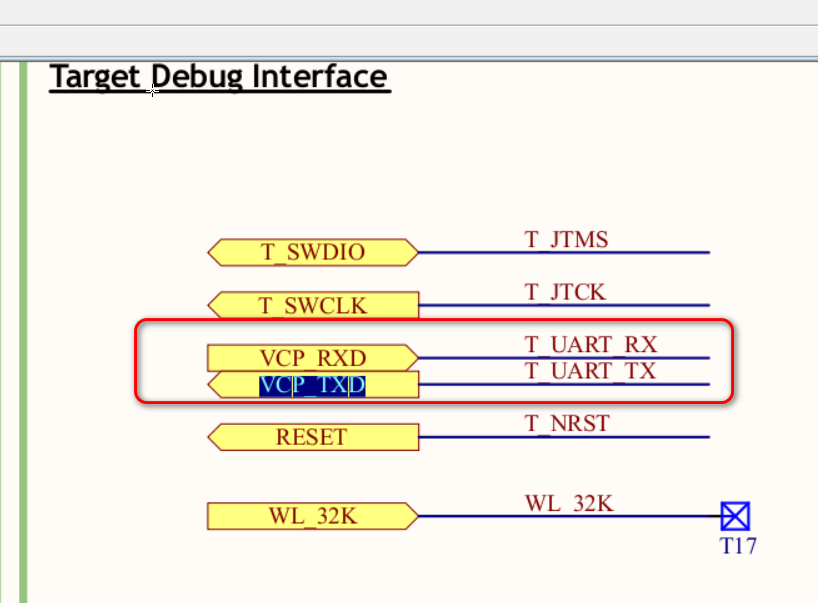

板载ST-Link，有一个虚拟的串口，连接到STM32H750XB的UART4上。

扫描二维码关注公众号，回复： 12476143 查看本文章

其他资源，用到时再了解

搭开发环境

配置引脚与时钟

这里使用：STM32CubeMX，配置引脚与时钟，搭建Keil MDK5的HAL库的工程。

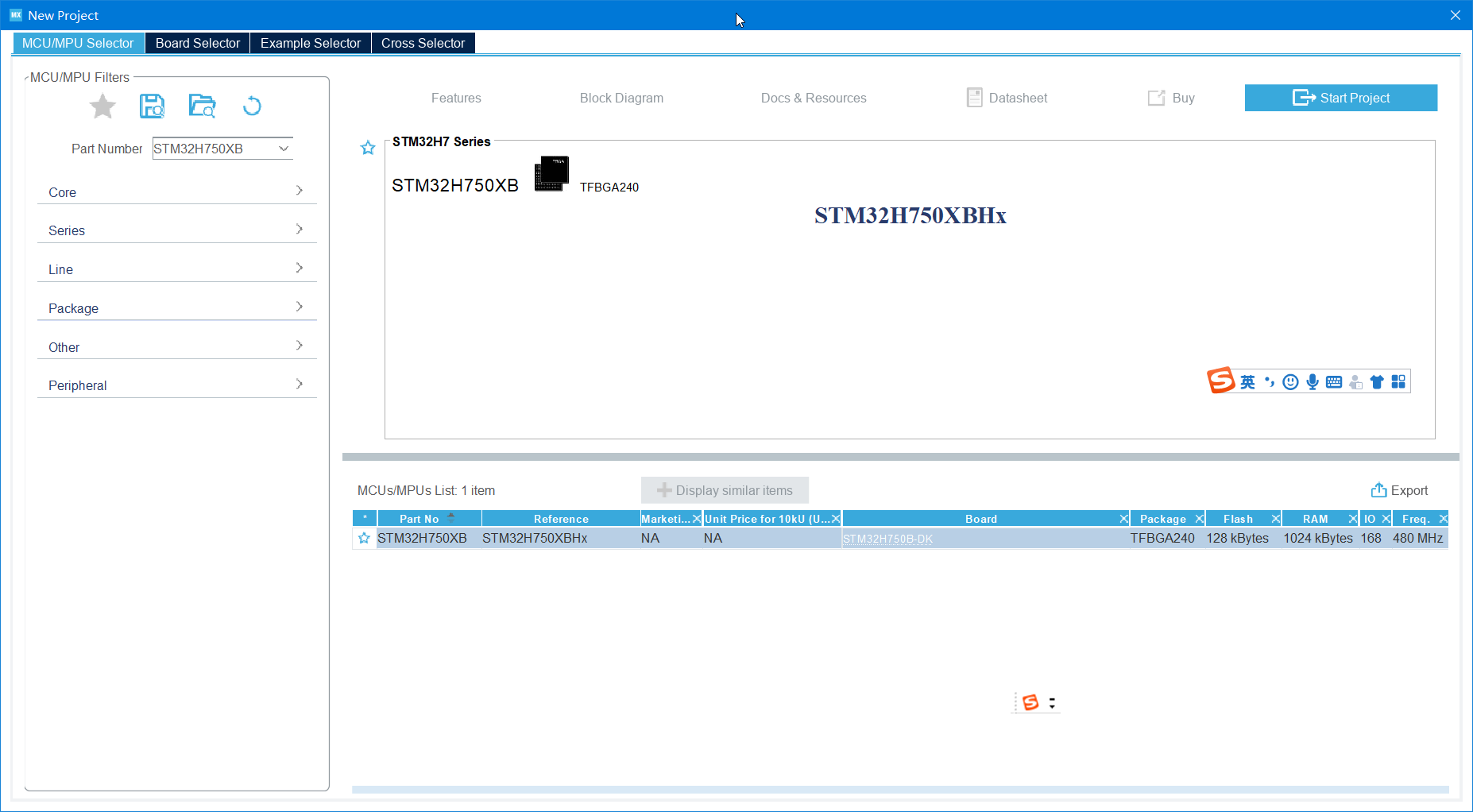

打开STM32CubeMX，输入MCU型号：STM32H750XB，双击。

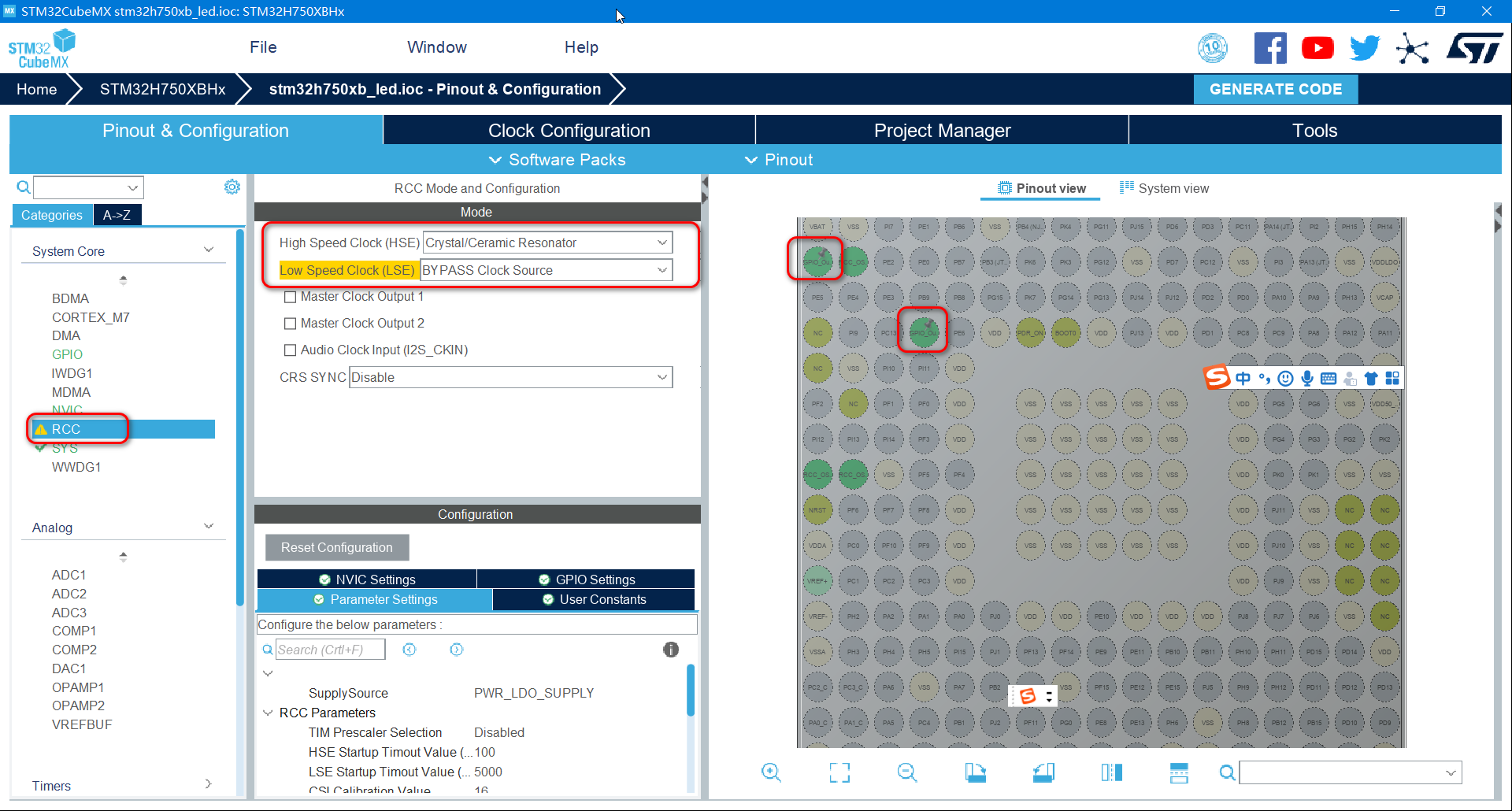

配置RCC与引脚

开启外部晶振、LSE晶振，把PI8 PC15两个引脚（连接LED），配置成输出。

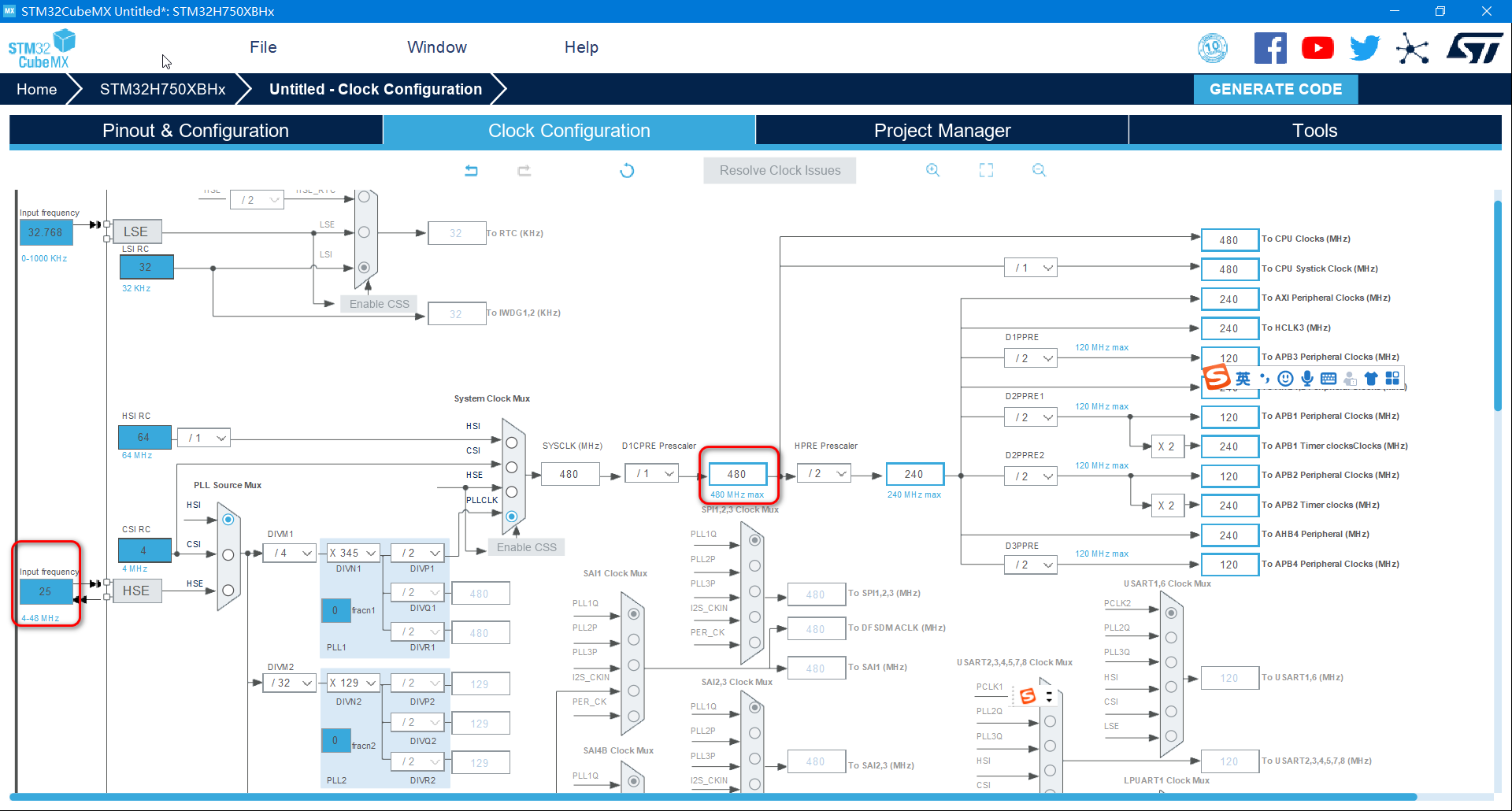

设置时钟480MHz

把时钟，配置为480MHz，STM32CubeMX，会自动配置好。注意HSE，用的25MHz的。

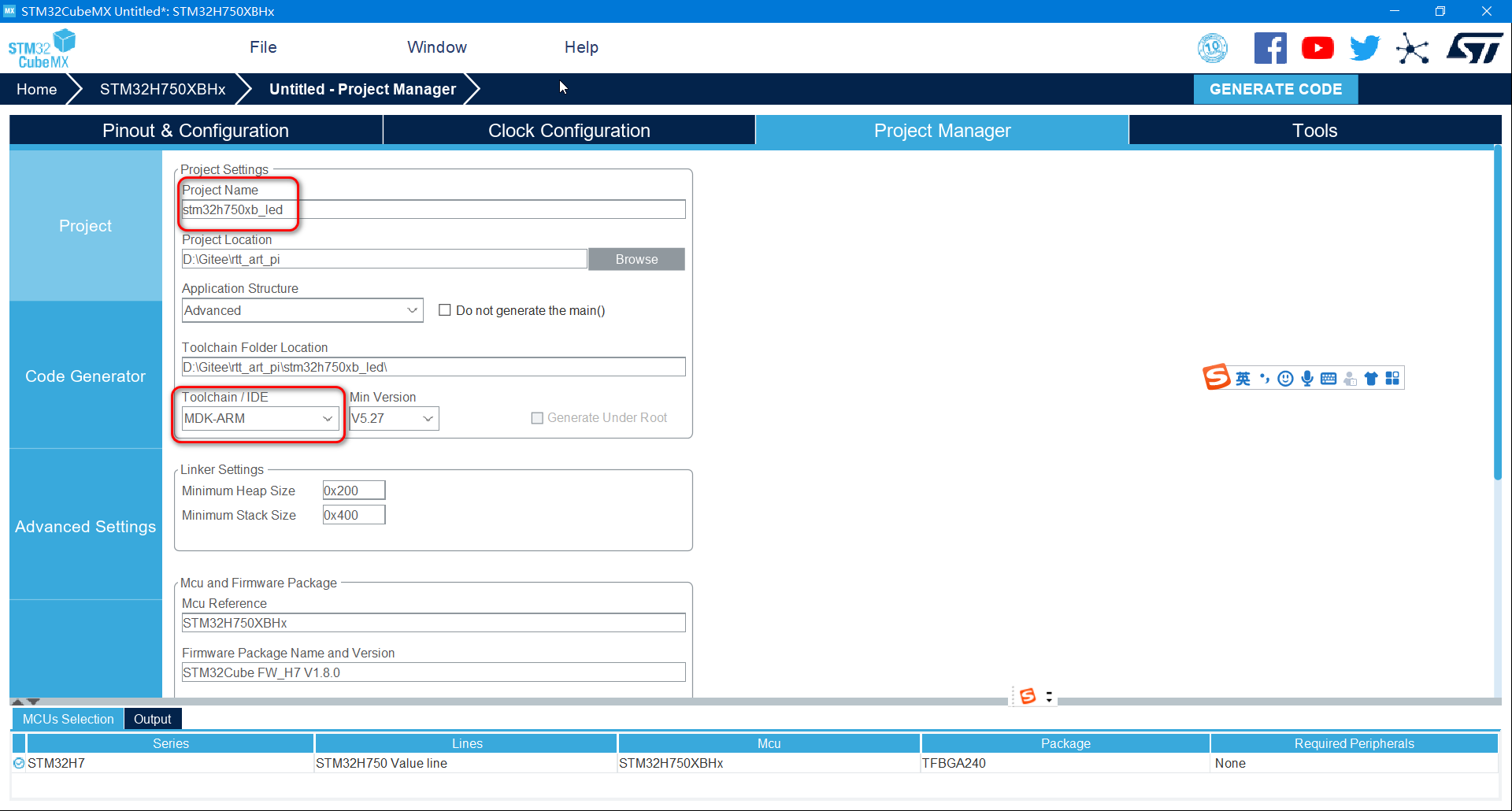

生成Keil MDK 工程

生成工程

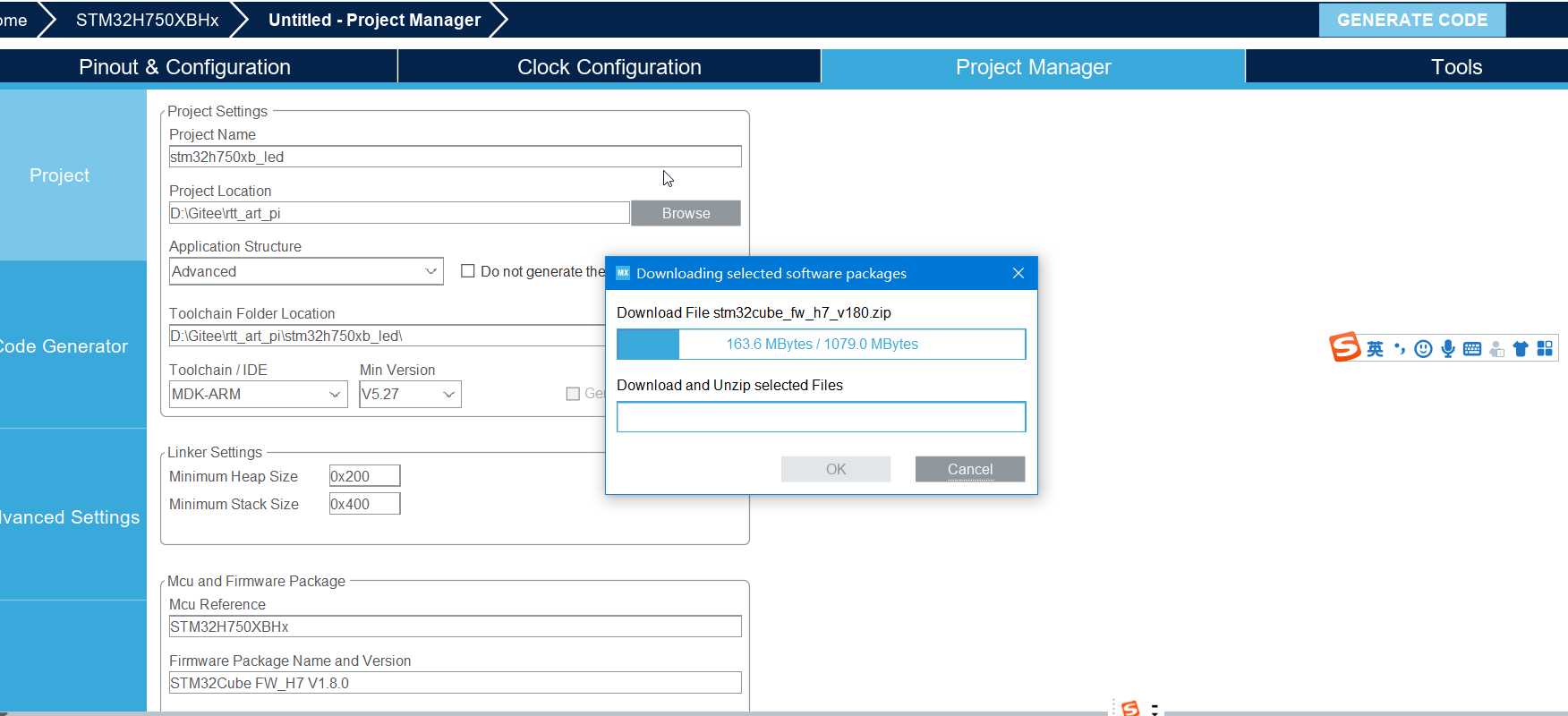

第一次使用STM32H750，需要下载STM32Cube软件包。

打开工程

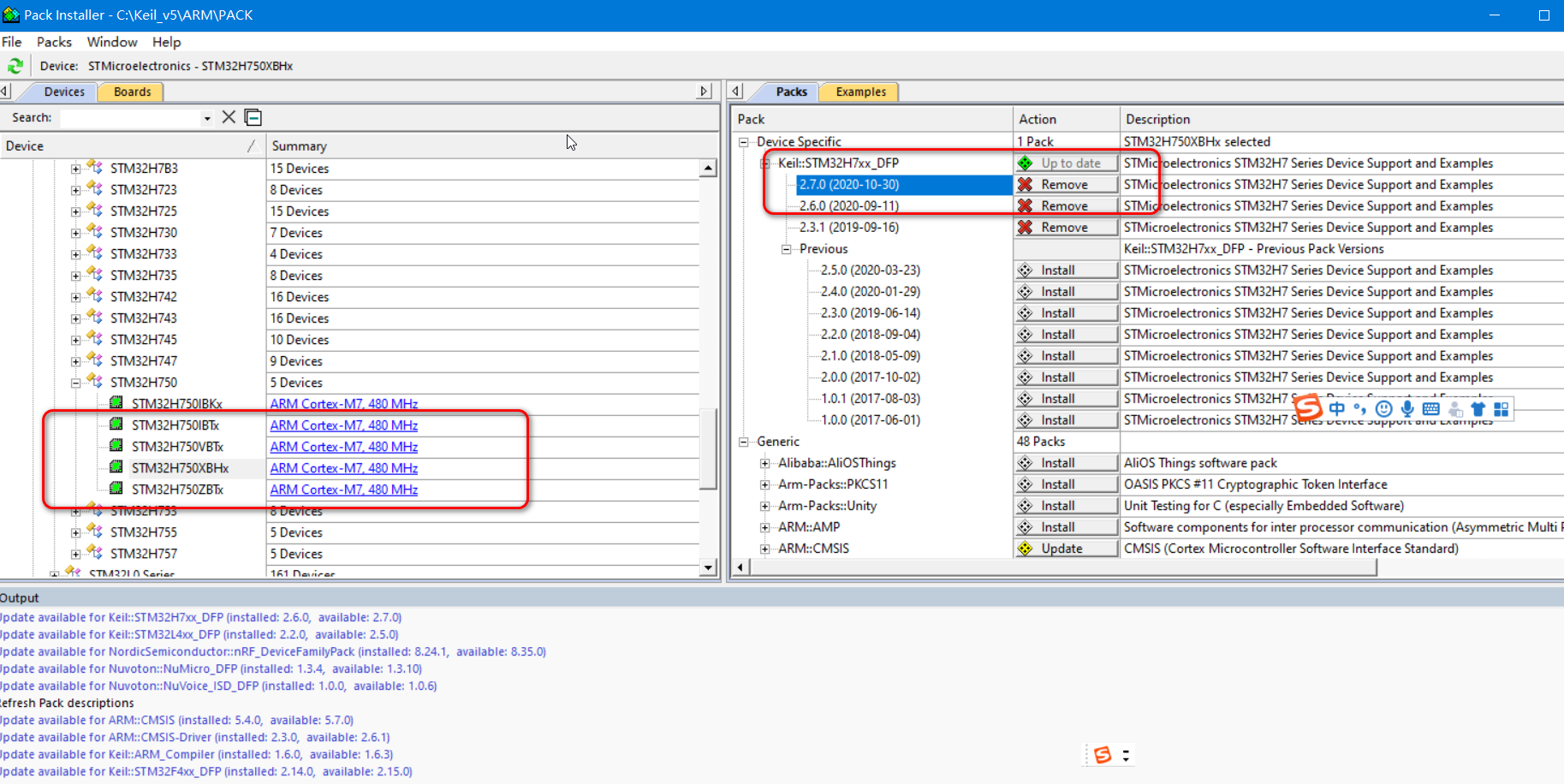

生成工程后，用Keil MDK5打开工程，第一次，需要下载安装：STM32H7xx_DFP PACK包。

编写测试程序

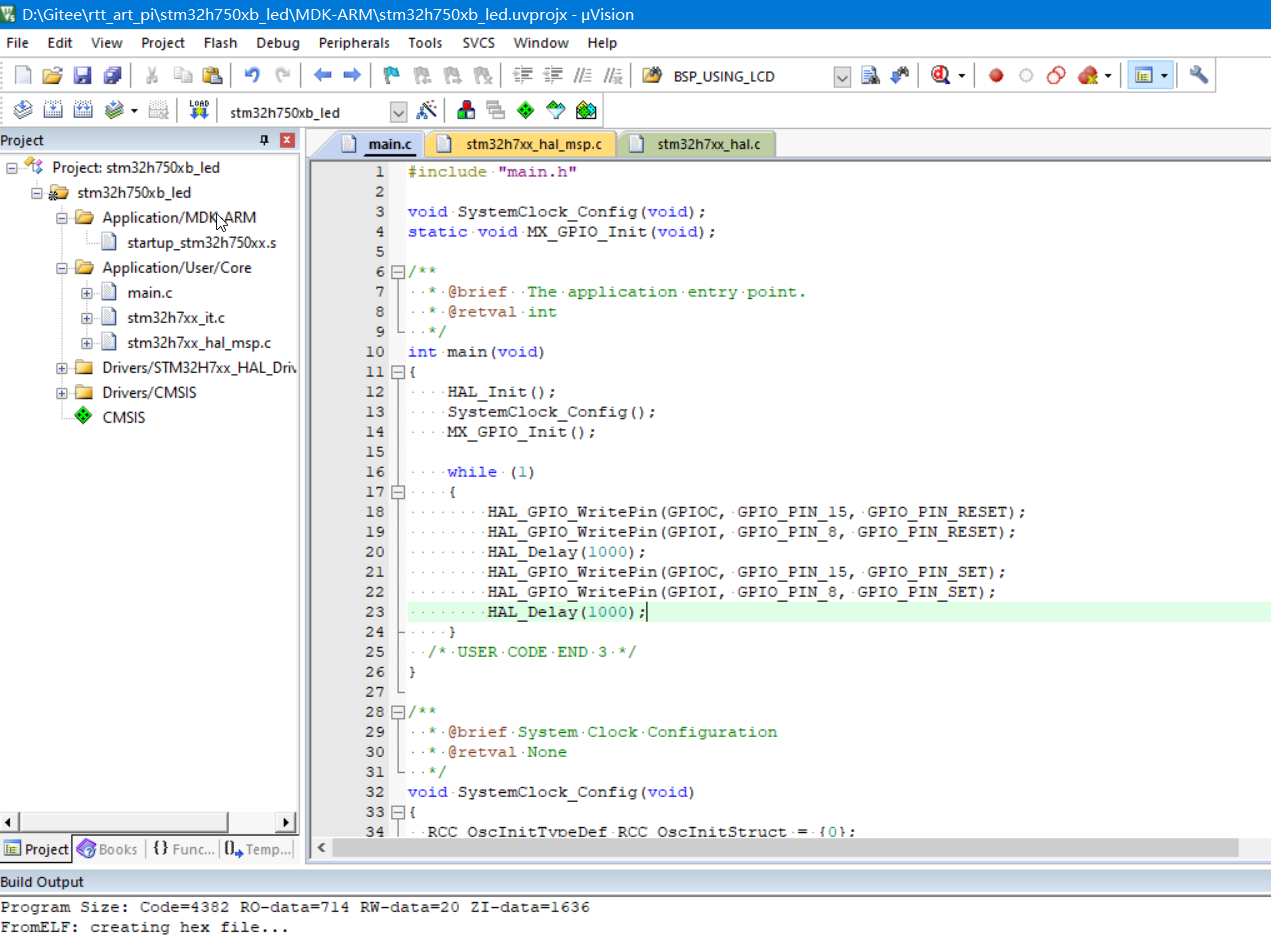

编写LED闪灯程序（Hello world）

下载调试

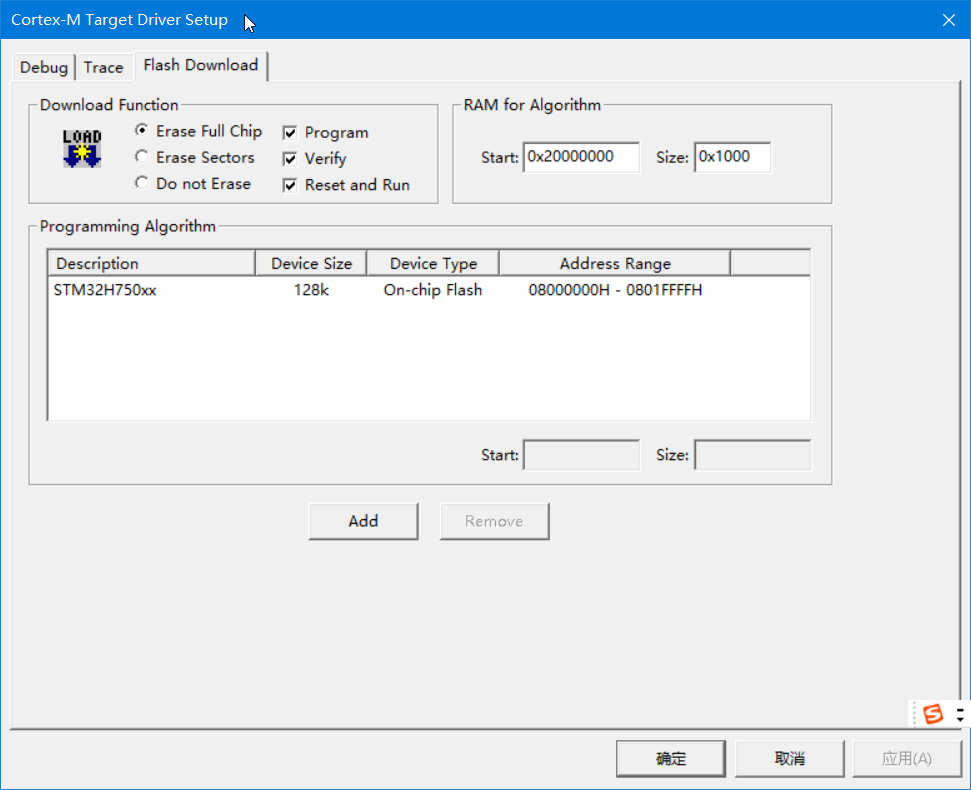

ST-Link 下载代码到片内128K Flash，可以全部擦除Flash，或部分擦除。

查看运行效果：

两个LED闪烁正常。

HAL库环境搭建完成。

总结回顾：

1. STM32H750XB，主频很高，485MHz，之前200MHz的ARM9，都可以跑Linux。
2. ART-PI板载资源比较多，有外扩的Flash，有扩展板，RS485、CAN通信等，还有WIFI，可以跑RT-Thread GUI。
3. 一步一个脚印，开始学习起来。
4. 不要觉得自己在重复造轮子，首先你造过，会制造。
5. 不要觉得自己在重复学习，首先你要会，精通。
