一、MOVED重定向

Redis Cluster发送redis指令时，先根据key计算出对应的slot，在根据slot从客户端的slot与node的映射表中找到对应的node，然后发送redis指令：

如果指令在这个node上，则处理指令；

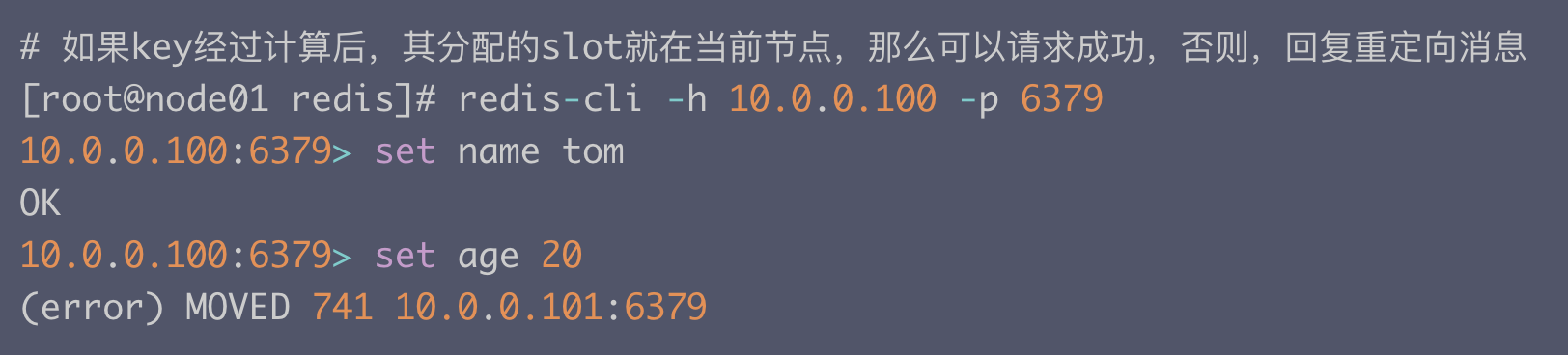

如果不在这个node上，则redis会返回给客户端MOVED重定向错误，通知客户端重新请求正确的node, 这个过程称为MOVED重定向。

重定向信息中包含了key, slot，node的地址，根据这些信息，客户端就可以去请求正确的node。

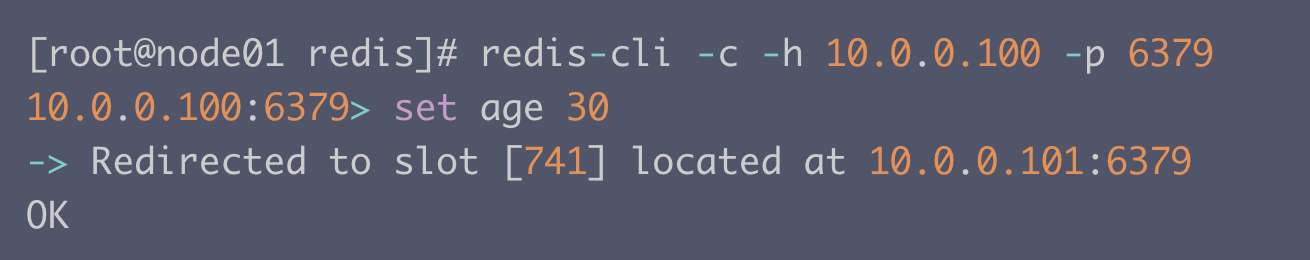

在使用redis-cli时，可以加入-c参数，支持自动重定向，简化手动发起重定向的操作：
在这里插入图片描述
这里redis-cli自动帮我们连接到了正确的node, 这个过程是redis-cli内部维护的，他先收到了MOVED信息，然后向新node发起请求。

二、key命令执行分2步

1、计算slot

根据key的有效部分使用CRC16函数计算出散列值，在对16383取余，得到slot编号。这样的key都会映射到0~16383槽范围内：
在这里插入图片描述

2、查找slot对应的node

根据MOVED重定向机制，Redis客户端可以随机连接集群内任一redis节点获取其slot所在的node，这种客户端又叫Dummy（傀儡）客户端，他优点是代码实现简单，对客户端协议影响小，只需要根据重定向信息再次发送请求即可。

但他的弊端也很明显，就是需要重定向才能找到要执行命令的节点，额外增加了IO，这不是高效的方式，所以Redis Cluster通常采用Smart客户端。

三、Smart客户端

Smart客户端通过内部维护slot–>node的映射关系，本地就可以根据key找到node，从而避免额外IO，而MOVED重定向负责协助Smart客户端更新slot–>node映射。

3.1、JedisCluster操作集群的过程

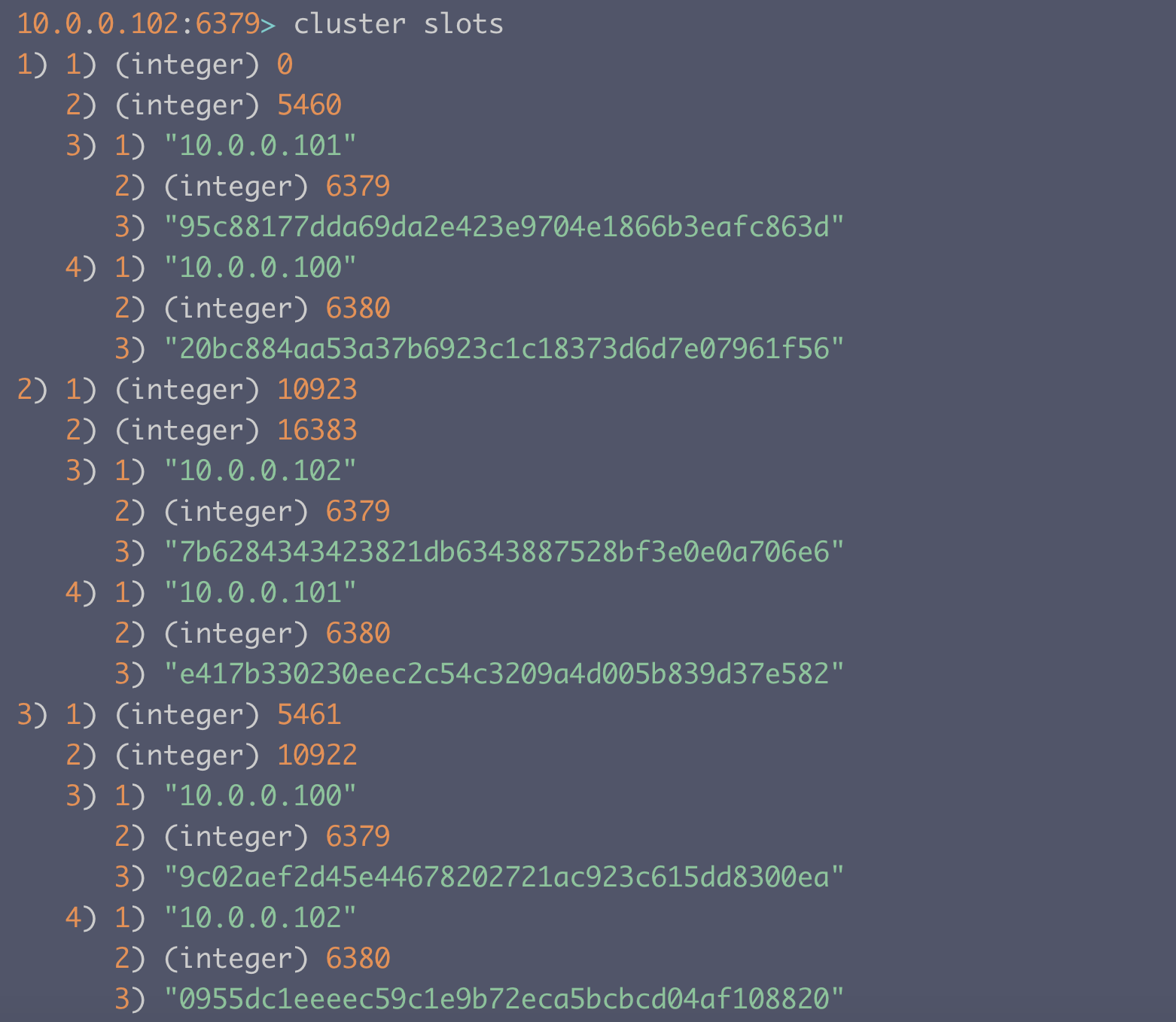

首先JedisCluster初始化时，会选择一个正在运行的node, 初始化slot和node的映射关系，使用cluster slots命令完成：
在这里插入图片描述

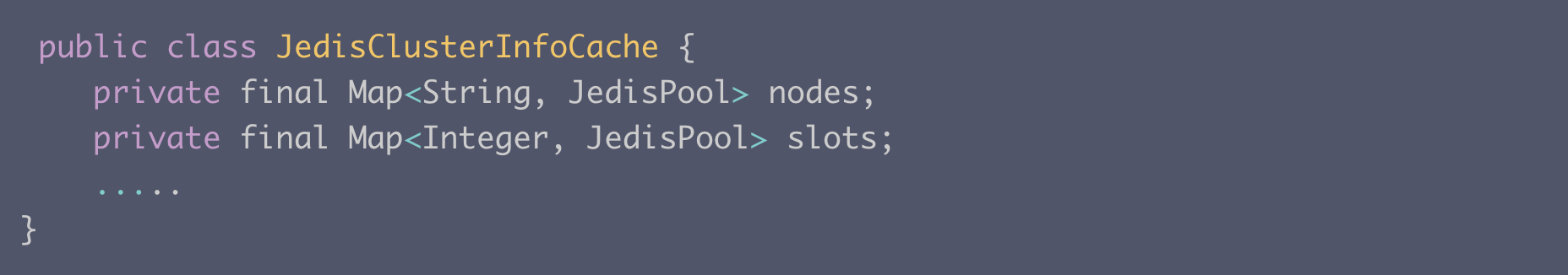

Jedis解析Cluster slots结果，并缓存到本地，并为每个节点创建唯一的JedisPool连接池。映射关系在JedisClusterInfoCache类中

JedisCluster执行命令的过程：

public abstract class JedisClusterCommand<T> {



  // 集群节点连接处理器
  private JedisClusterConnectionHandler connectionHandler;
  // 重试次数，默认5次
  private int redirections;
  private ThreadLocal<Jedis> askConnection = new ThreadLocal<Jedis>();

  // 模板回调方法
  public abstract T execute(Jedis connection);

  // 利用重试机制运行命令
  private T runWithRetries(byte[] key, int redirections, boolean tryRandomNode, boolean asking) {


    if (redirections <= 0) {


      throw new JedisClusterMaxRedirectionsException("Too many Cluster redirections?");
    }

    Jedis connection = null;
    try {



      if (asking) {


        // TODO: Pipeline asking with the original command to make it
        // faster....
        connection = askConnection.get();
        connection.asking();

        // if asking success, reset asking flag
        asking = false;
      } else {


        if (tryRandomNode) {


          // 随机获取活跃节点连接
          connection = connectionHandler.getConnection();
        } else {


          // 使用 slot 缓存获取目标节点连接
          connection = connectionHandler.getConnectionFromSlot(JedisClusterCRC16.getSlot(key));
        }
      }

      return execute(connection);
    } catch (JedisConnectionException jce) {


      if (tryRandomNode) {


        // maybe all connection is down
        throw jce;
      }

      // release current connection before recursion
      releaseConnection(connection);
      connection = null;

      // retry with random connection
      // 出现连接错误使用随机连接重试
      return runWithRetries(key, redirections - 1, true, asking);
    } catch (JedisRedirectionException jre) {


      // if MOVED redirection occurred,
      if (jre instanceof JedisMovedDataException) {


        // it rebuilds cluster's slot cache
        // recommended by Redis cluster specification
        // 如果出现 MOVED 重定向错误 , 在连接上执行 cluster slots 命令重新初始化 slot 缓存
        this.connectionHandler.renewSlotCache(connection);
      }

      // release current connection before recursion or renewing
      releaseConnection(connection);
      connection = null;

      if (jre instanceof JedisAskDataException) {


        asking = true;
        askConnection.set(this.connectionHandler.getConnectionFromNode(jre.getTargetNode()));
      } else if (jre instanceof JedisMovedDataException) {


      } else {


        throw new JedisClusterException(jre);
      }

      // slot 初始化后重试执行命令
      // 每次命令重试对redirections参数减1
      return runWithRetries(key, redirections - 1, false, asking);
    } finally {


      releaseConnection(connection);
    }
  }

  private void releaseConnection(Jedis connection) {


    if (connection != null) {


      connection.close();
    }
  }

}

整个流程为：
1、根据key计算出slot, 并根据slot找到node建立连接，执行命令
2、如果连接出现错误，则使用随机连接重新执行命令，每次命令重试对redirections参数减1
3、捕获到MOVED重定向错误，使用cluster slots命令更新slots缓存
4、重复执行前3步，知道命令执行成功，或者当redirections<=0 时抛出异常。

四、ASK重定向

4.1、客户端ASK重定向流程

当slot中的数据从源节点到目标节点迁移过程中，客户端需要保证key的命令可正常执行。
例如，当一个slot数据从源节点迁移到目标节点时，期间可能出现一部分key在源节点，而另一部分key在目标节点，这时，客户端key命令的执行流程为：
1、客户端根据本地slot与node的映射关系，发送请求到node上，如果该node上存在key对象，则直接执行并给客户端返回结果
2、如果该node上key不存在，则可能存在于目标节点，这时源节点会回复ASK重定向异常，格式如下：

扫描二维码关注公众号，回复： 12678361 查看本文章

(error) ASK {

    slot} {

    targetIP}:{

    targetPort}

3、客户端收到ASK重定向指令后，先去目标节点执行一个不带参数的 asking 命令，然后在目标节点执行原理的操作请求指令。
说明：

客户端先执行一个 asking 指令的原因是，在迁移完成之前，按道理来说，这个slot还是不属于目标节点的，于是目标节点会跟客户端返回 -MOVED 指令，让客户端去源节点执行操作，这样就会形成“互相推脱”的重定向循环。
asking 指令就是告诉目标节点，我的指令必须你处理，请求slot就当成是你的吧

4、如果目标节点存在这个key，就执行命令，不存在则返回不存在信息。
5、迁移会影响指令执行的效率，在正常情况下，一次请求就可以完成操作，而迁移过程中，客户端需要做3次请求（发送给源节点，asking指令到目标节点，发送给目标节点真正的处理请求）

ASK与MOVED虽然都是客户端重定向指令，但有着本质的区别：

ASK重定向：说明集群正在进行slot数据迁移，客户端无法知道什么时候迁移完成，因此只是临时性重定向，客户端不会更新slots缓存。
MOVED重定向：说明key对应的slot已经明确到了新的节点，因此需要更新slots缓存。

4.2、slot迁移感知

如果某个slot已经迁移完了，客户端如何才能知道slot与node关系的变化呢？即何时更新客户端上slot–>node的映射关系表呢？

在RedisCluster客户端接收到-MOVED重定向后，会执行刷新缓存slot–>node映射表
