基于I2C通信协议和AHT20温湿度传感器的数据采集

一、I2C简介

IC( Inter-- Integrated Circuit）总线是一种由 PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。它是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。
在CPU与被控I2C之间、I2C与I2C之间进行双向传送，高速IC总线一般可达400kbps以上。 I2C总线在传送数据过程中共有三种类型信号，它们分别是：开始信号、结束信号和应答信号。

开始信号：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据。
结束信号：SCL为高电平时，SDA由低电平向高电平跳变，结東传送数据。
应答信号：接收数据的IC在接收到8bit数据后，向发送数据的IC发出特定的低电平脉冲表示已收到数据。CPU向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU接收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，由判断为 受控单元出现故障。

这些信号中，起始信号是必需的，结束信号和应答信号，都可以不要。
stm32（正点原子）的SLC和SDA的连接如下：

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps公司开发的，由于它引脚少，硬件实 现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地 使用在系统内多个集成电路(IC)间的通讯。

在计算机科学里，大部分复杂的问题都可以通过分层来简化。如芯片被分为内核层和 片上外设；STM32 标准库则是在寄存器与用户代码之间的软件层。对于通讯协议，我们也 以分层的方式来理解，最基本的是把它分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。简单来说物理层规定我们用嘴巴还是用肢体来交流，协议层则规定我们用中文还是英文来交流。

I2C 物理层
(1) 它是一个支持设备的总线。“总线”指多个设备共用的信号线。在一个 I2C 通讯总线 中，可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。

(2) 一个 I2C 总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线 (SCL)。数据线即用来表示数据，时钟线用于数据收发同步。

(3) 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之 间的访问。

(4) 总线通过上拉电阻接到电源。当 I2C 设备空闲时，会输出高阻态，而当所有设备都空 闲，都输出高阻态时，由上拉电阻把总线拉成高电平。

(5) 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用 总线。

扫描二维码关注公众号，回复： 12684403 查看本文章

(6) 具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s，高速模式 下可达 3.4Mbit/s，但目前大多 I2C设备尚不支持高速模式。

(7) 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制。

I2C 协议层
I2C 的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节

①通讯的起始和停止信号
当 SCL 线是高电 平时 SDA 线从高电平向低电平切换，这个情况表示通讯的起始。当 SCL 是高电平时 SDA 线由低电平向高电平切换，表示通讯的停止。起始和停止信号一般由主机产生。

②数据传输
(1) 起始信号后，总线上所有的从机开始等待主机紧接下来的从机地址广播。因为总线上每个设备的地址都是唯一的，当主机广播的地址与某个设备地址相同时，该设备就被选中，并向主机发出应答(ACK)或者非应答(NACK)，主机只有在接收到应答信号后继续发送/接收数据，没选中的设备将会忽略之后的数据信号。根据I2C协议，从机地址可以是7位或者10位。

(2) I2C总线上传输的数据包括上述的地址信号，又包括真正的数据信号。在起始信号后需传送一个从机地址(7位)，第8位是数据的传输方向(接收/发送)，“0”表示主机发送数据，“1”表示主机接收数据。每次数据的传输总是由主机产生结束信号以结束传输，但若主机希望继续占用总线进行新的数据传输时，则可以不产生结束信号，而是再次发送起始信号对另一从机地址寻址。

(3) 若配置为写数据方向，主机开始向从机传输数据，数据包大小为8位，主机每发送完1字节数据都有等到从机的应答信号(ACK)，多字节数据发送时重复此过程。传输结束后，主机向从机发送一个停止信号表不再传输数据。

(4) 若配置为读方向，从机开始向主机返回数据，数据包大小还是8位。同理，从机每发送完一字节数据都要等到主机的应答信号(ACK)，重复此过程可以返回多个数据。当主机希望停止接收数据时就向返回一个非应答信号(NACK)，数据传输将结束。

(5) 实际I2C通讯采用的是读写复合的格式。传输过程中主机需要发出2次起始信号：第一次传输主机通过从机地址找到从机设备，发送一段数据，这个数据是从设备内部寄存器或者存储器地址；第二次传输是对该地址进行读/写。主机要读取从机数据时，主机会释放对SDA总线的控制，由从机控制SDA总线，主机负责接收信号；主机要向从机设备写数据时，SDA由主机控制，从机负责接收信号。

二、硬件I2C与软件I2C

硬件I2C

硬件I2C对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是专用的

软件I2C

软件I2C一般是用GPIO管脚，用软件控制管脚状态以模拟I2C通信波形

硬件I2C的效率要远高于软件的，而软件I2C由于不受管脚限制，接口比较灵活
模拟I2C
是通过GPIO，软件模拟寄存器的工作方式，而硬件（固件）I2C是直接调用内部寄存器进行配置。如果要从具体硬件上来看，可以去看下芯片手册。因为固件I2C的端口是固定的，所以会有所区别。

区分他们：

可以看底层配置，比如IO口配置，如果配置了IO口的功能（IIC功能）那就是固件IIC
可以看IIC写函数，看里面有木有调用现成的函数或者给某个寄存器赋值，如果有，则肯定是固件IIC功能，没有的话肯定是数据一个bit一个bit模拟发生送的，肯定用到了循环，则为模拟。
根据代码量判断，模拟的代码量肯定比固件的要大。

三、实现I2CAHT20温湿度传感器的数据采集

1、AHT20简介
AHT20是国内奥松生成的I2C接口的MEMS温湿度传感器，ADC位数为20Bit，具有体积小、精度高、成本低等优点。

由于AHT10/15/20 具有国产化、体积小、精度高、成本低等特点，可以替代 DHT11/DHT12/AM2320/SHT20/SHT30，单芯片价格在￥2~3，体积小巧很轻松嵌入到产品上

2、配置函数库，编写函数
参考 正点原子STM32开发板第27章 IIC实验

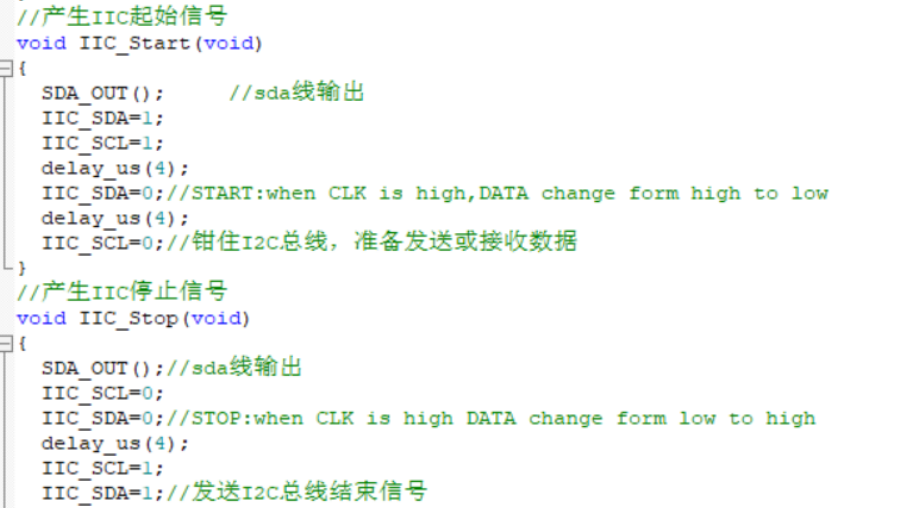

step0：驱动代码（官网下载），下载AHT20.c和AHT20.h，官网都有，另外最重要的还是I2C可以参考原子的代码在myiic下就是关于i2c的代码。

对于正点原子的精英版，其SCL和SDL分别对应的就是PB6和PB7,我们用普通IO口来模拟I2C的功能，来实现功能。

**第一步：**用例程原子I2C例程，例程需要改动，这里不做详细说明了。基本函数库的基本框架不用变，因为做的串口通信，所以就不需要lcd与key的系列函数了，并且加入我们的代码。

这里你可以把上面的两个代码复制在HARDWARE问件夹下

点击manage project items 在HARDWRE下加入上面.c文件。

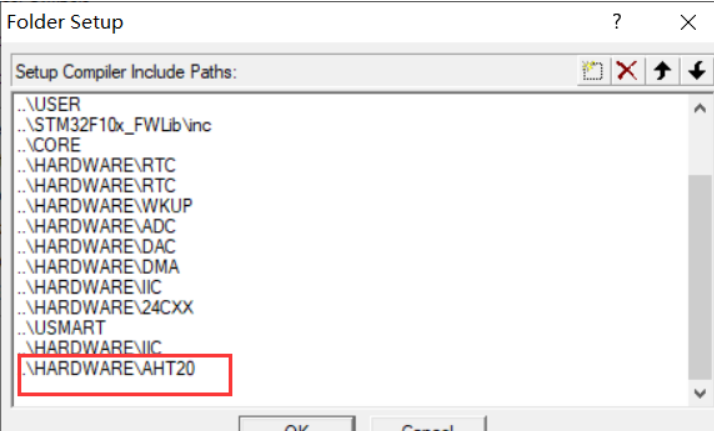

然后点击魔术棒，C/C++,路径添加AHT20文件夹

第二步： 编写主函数

1、检测AHT20是否采集到数据，如果采到就处理数据

2、根据如下两个公式

c1 = AHT20.HT[0]10010/1024/1024; //湿度
t1 = AHT20.HT[1]20010/1024/1024-500;//温度计算公式

来计算得出温度。

3、通过指示灯翻转标识正常工作

4、AHT20函数中，有定义结构体，根据结构体来得到相关值

下面是主函数：

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "usmart.h"
#include "24cxx.h"
#include "AHT20.h"
/****my code start lee***/
struct m_AHT20 AHT20;
int main(void)
{


	volatile int  c1,t1;
	float c2,t2;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//设置中断优先级
	LED_Init();									//初始化LED
	delay_init();	    				//延时初始化
	IIC_Init();							//IIC初始化
  uart_init(115200);	 //串口初始化为115200
	AHT20.alive=!AHT20_Init();	        //AHT20初始化

	while(1)
	{


		if(AHT20.alive)//是否存活
		{


			//读取其原始数据
			AHT20.flag = AHT20_ReadHT(AHT20.HT);
			c1 = AHT20.HT[0]*100*10/1024/1024;  //湿度
			t1 = AHT20.HT[1]*200*10/1024/1024-500;//温度计算公式
			//结果都放大了10倍
			c2=c1/10.0;
			t2=t1/10.0;
			printf("湿度:\r\n%f\r\n",c2);
			printf("温度:\r\n%f\r\n\r\n",t2);
			//正常工作双灯翻转
			LED0=!LED0;
			LED1=!LED1;
		}
		delay_ms(2000);

	}
}

第三步： 编译连接，烧入程序

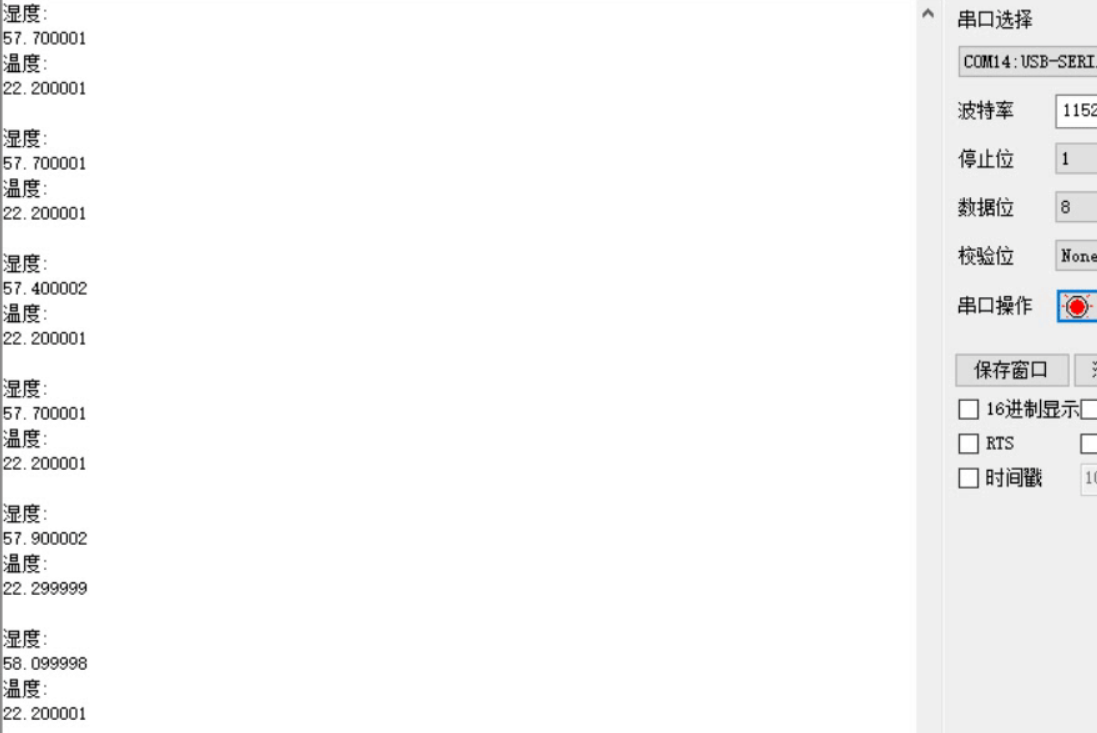

3、最终结果展示

四、总结

这次实验让我学会了如何使用I2C，对我有很大帮助。
