Altium Designer实战——最小系统元件库
前言
本篇文章教大家如何自己制作stm32最小系统元件库,加深对Altium Designer的使用,以及对stm32单片机的认识。
一、创建元件库工程
打开Altium Designer,选择file,file->new->project;
基本操作:Ctrl+鼠标滚轮;放大缩小;
鼠标点元件+space;旋转;

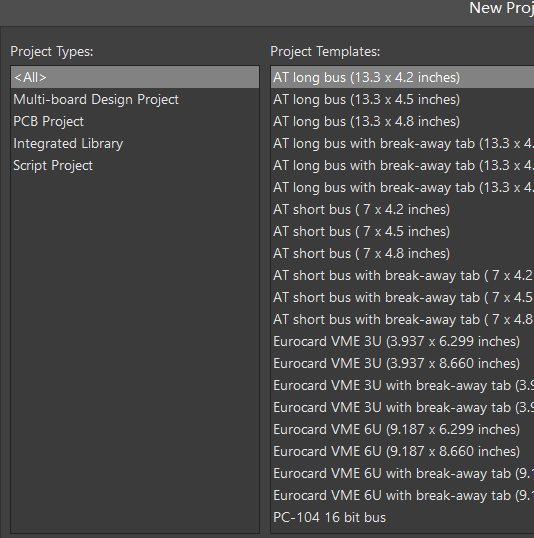

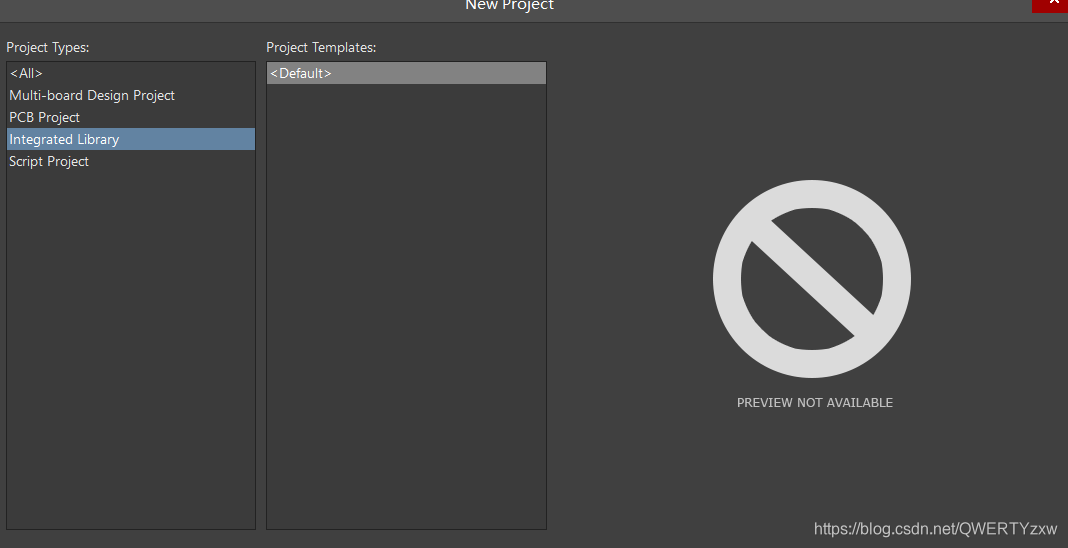

选择intergrated library
;
出现如下界面;

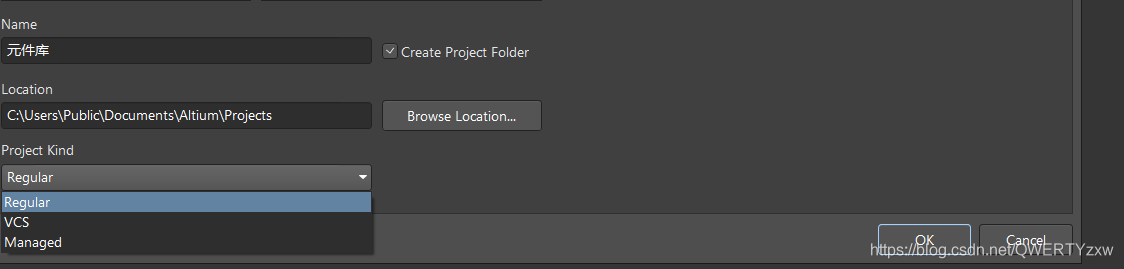

自定义所创建工程的名称,点击OK,完成工程创建;

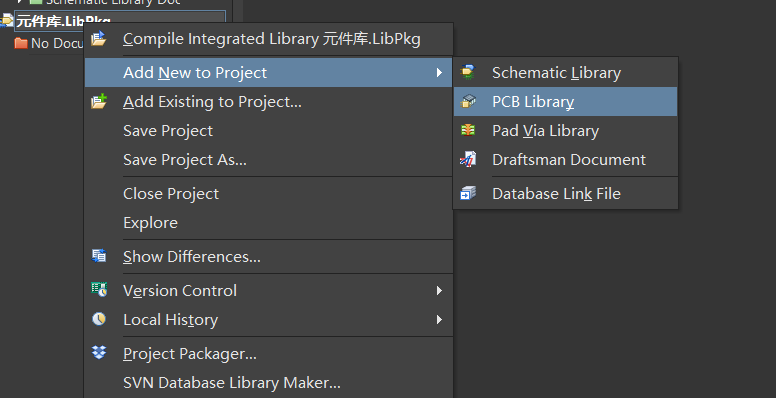

创建PCB元件库和SCH元件库;
PCB元件库
SCH元件库
至此,我们所需要创建的最小元件库工程就完成啦,然后保存我们所创建的工程就欧克了。
二、PCB封装
一般的Altium Designer都有自带的封装,一般而言,我们为了节约时间,可以选择使用系统自带的封装。
1.系统自带封装
双击元件库工程下的pcblib

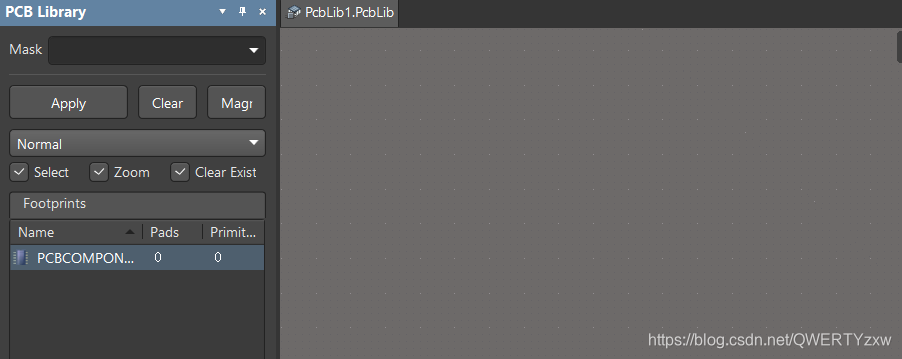

文件,这里的工程是我们前面创建的,打开后可以看到如图所示界面;

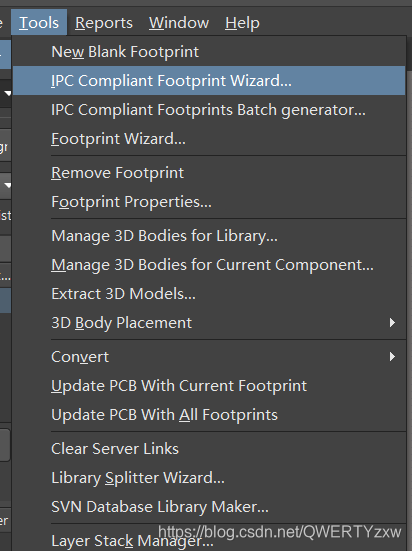

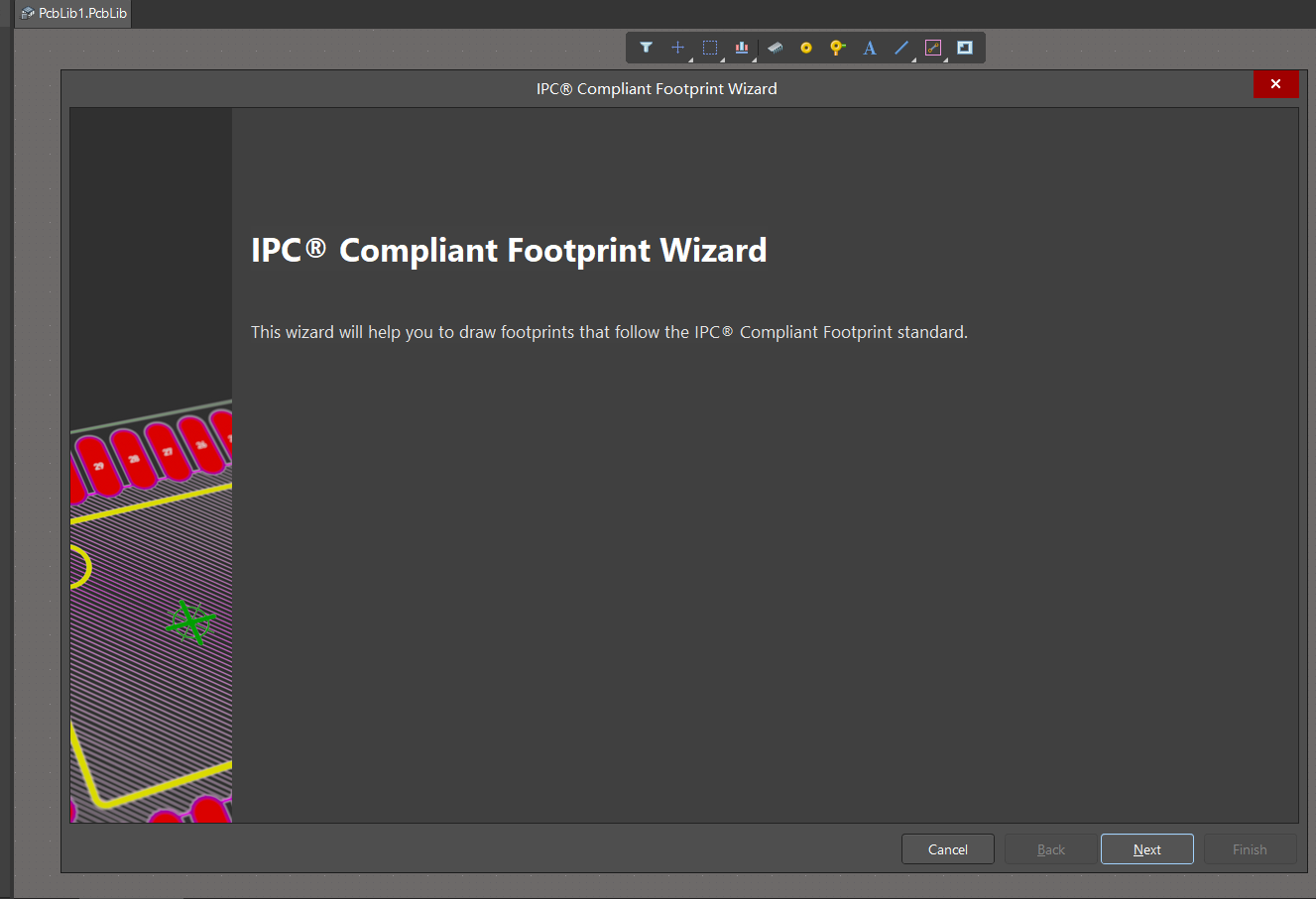

点击tools,选择IPC Compliant Footprints Batch generator...
;
双击后,会看到这个界面;

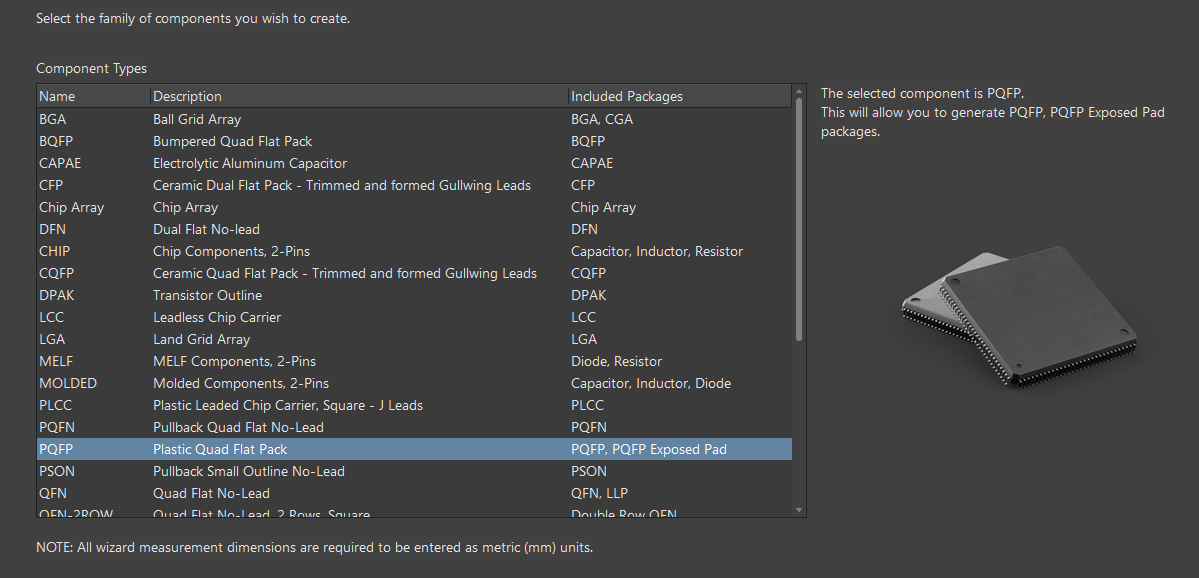

点击Next,选择PQFP->Plastic Quad Flat Pack->>PQFP/PQFP Exposed Pad
;
点击Next,会看到此界面;

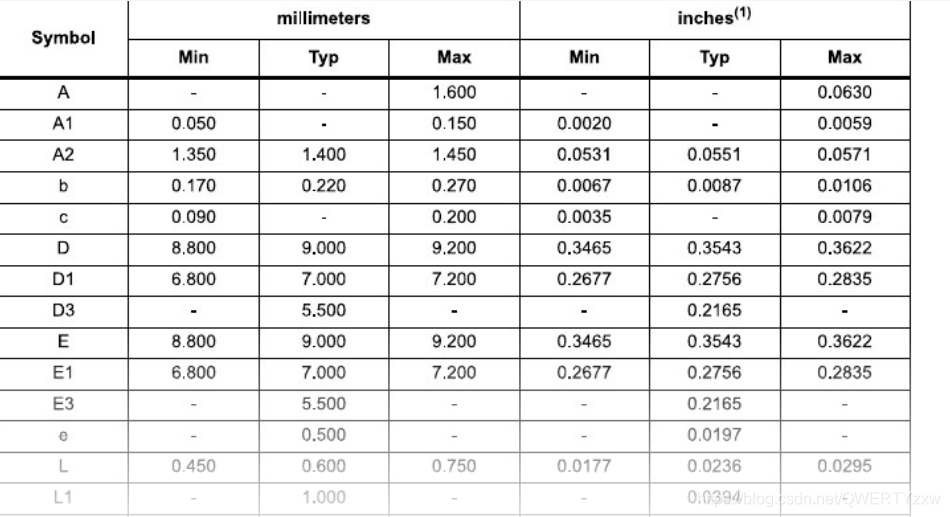

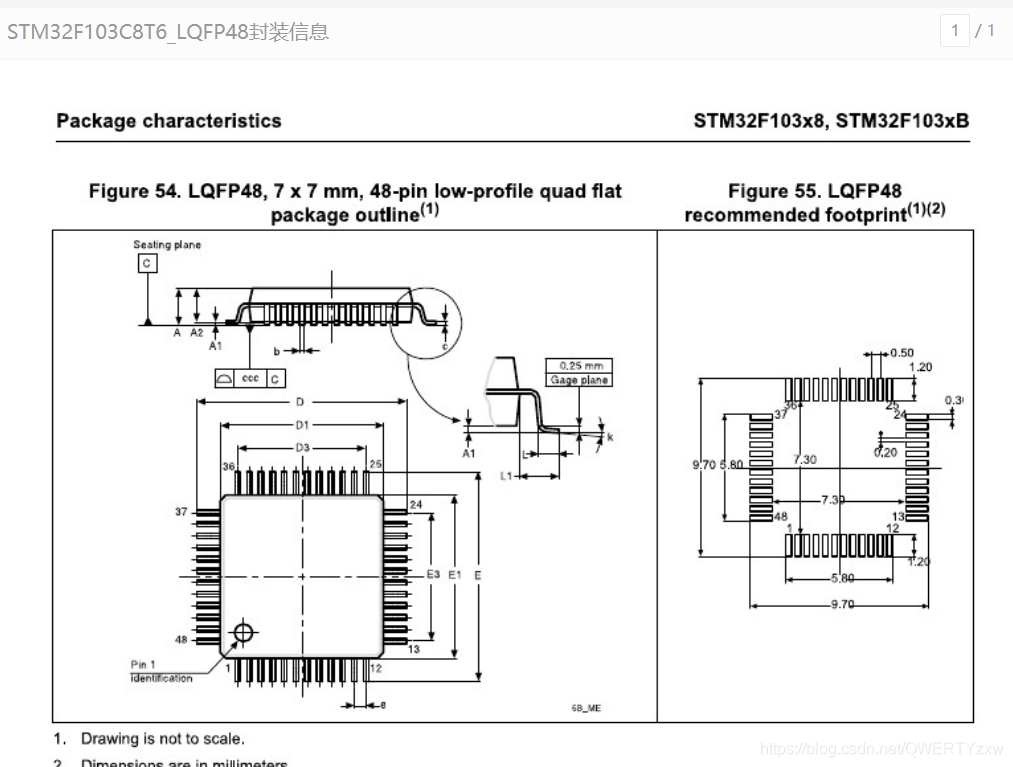

接下来我们我们可以百度查找stm32的封装信息;(我找的封装信息)
STM32F103C8T6_LQFP48

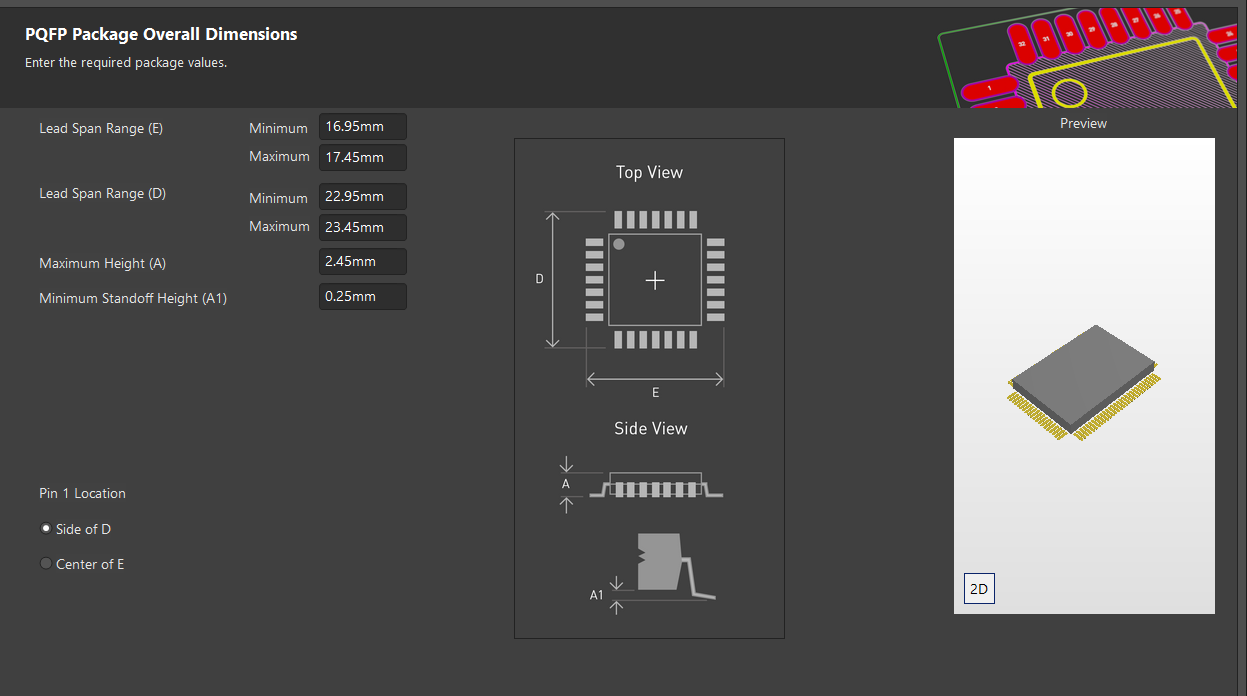

然后,我们开始依照百度的信息表,对照填写封装信息。数据修改后,点击Next;

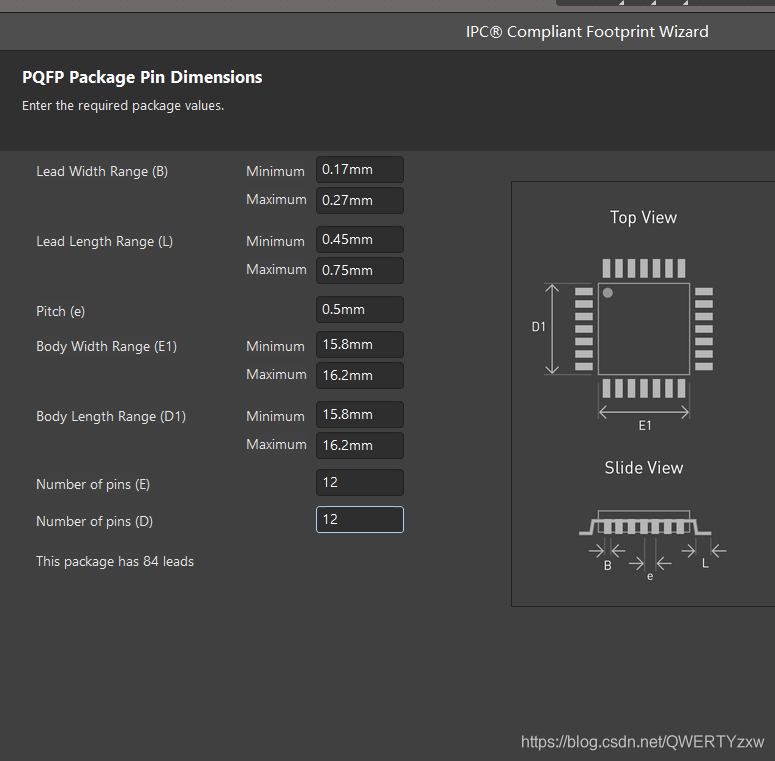

修改后的数据:

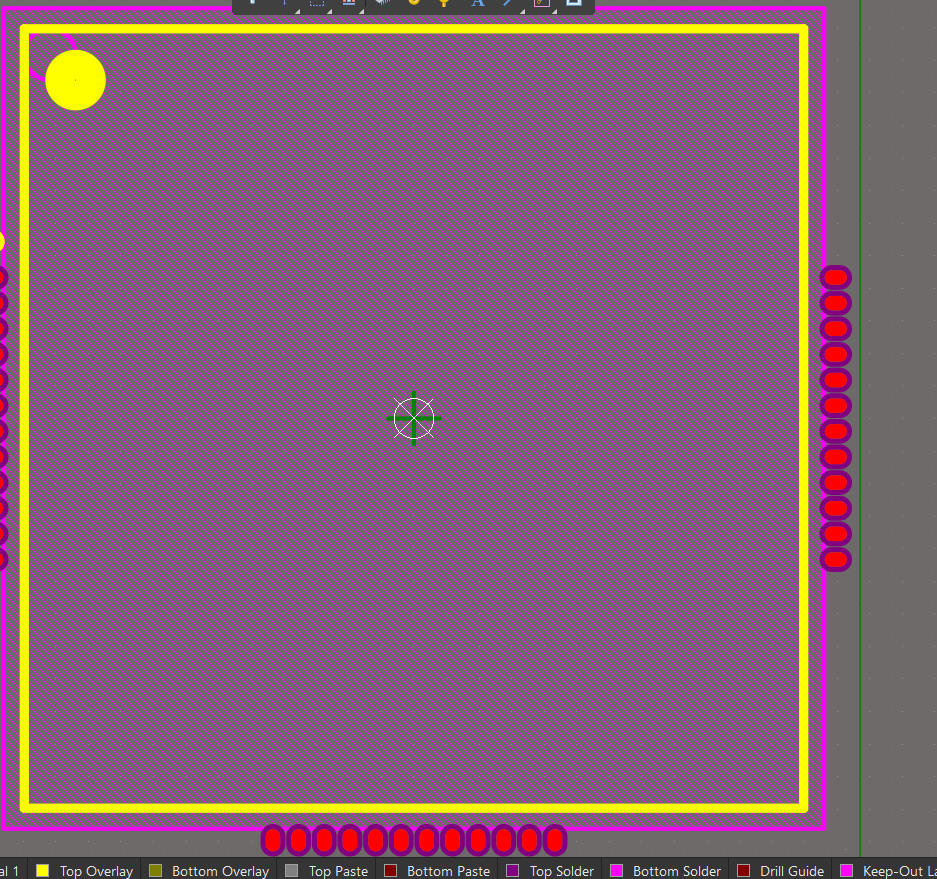

数据修改完成后,点击Next;完成点击Finish会出现如下界面;

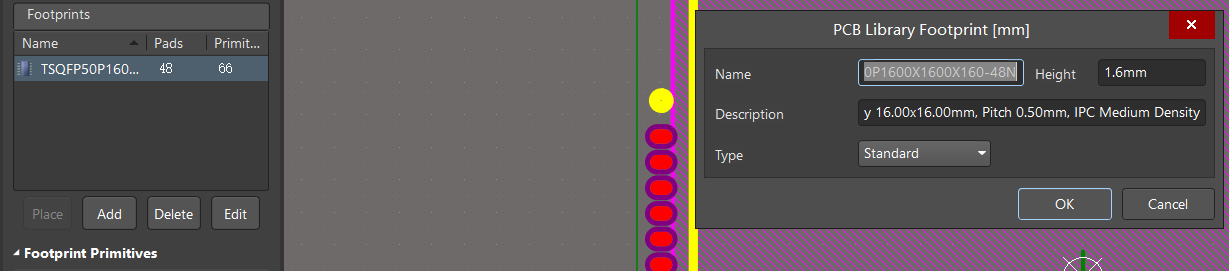

双击PCB修改名称,至此PCB的封装就完成了。
接下来我们解决其对应的SCH封装;首先切换到工程界面;

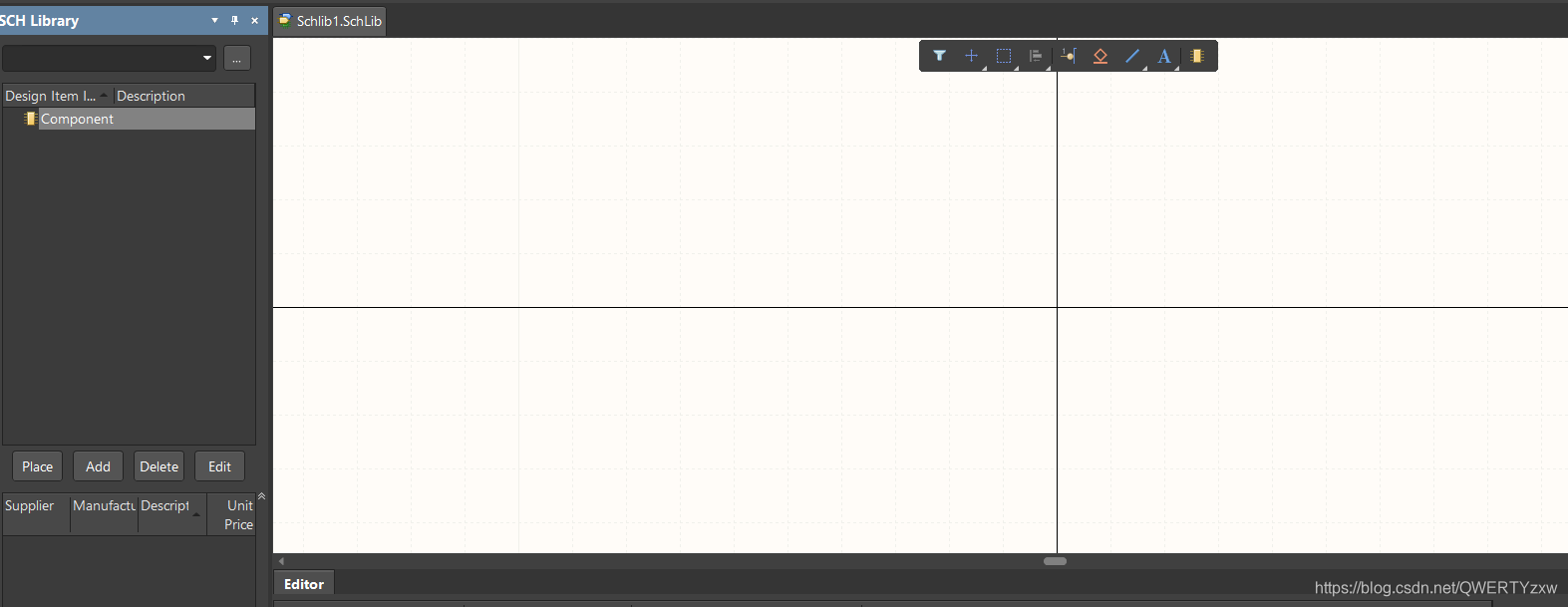

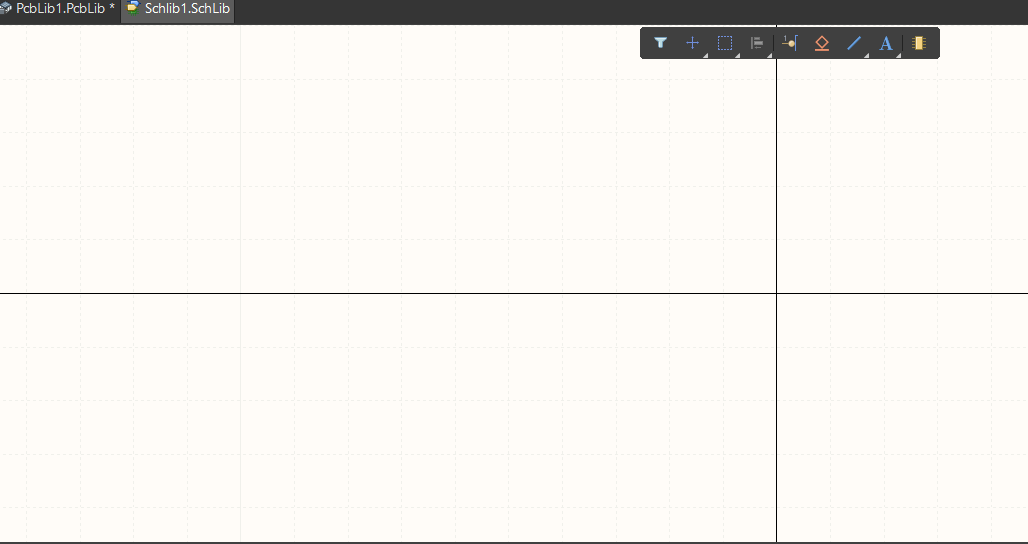

双击打开schlib
文件;

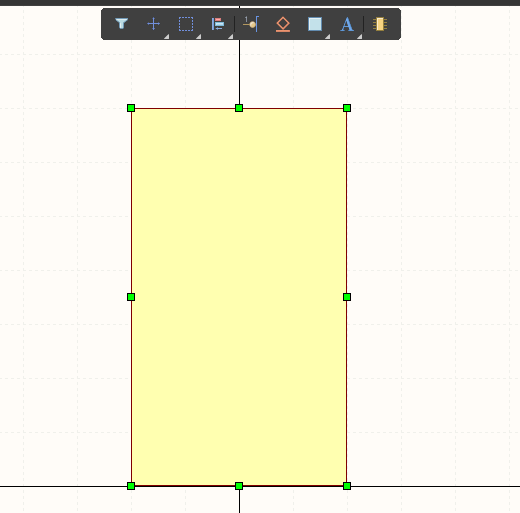

放置一个“矩形”(芯片
)
放置引脚线;
按Tab
键编辑引脚名称和标识;

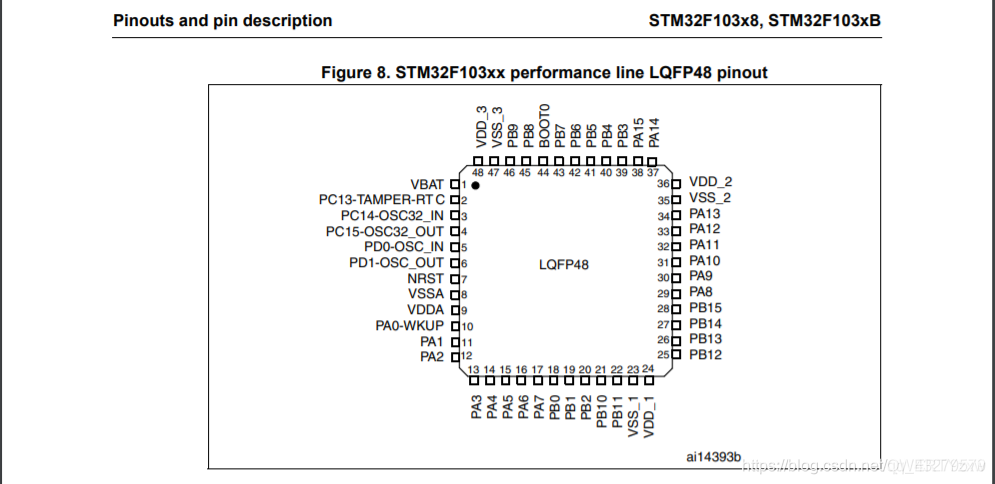

按照芯片引脚图,补全引脚标识;
补全后的图片

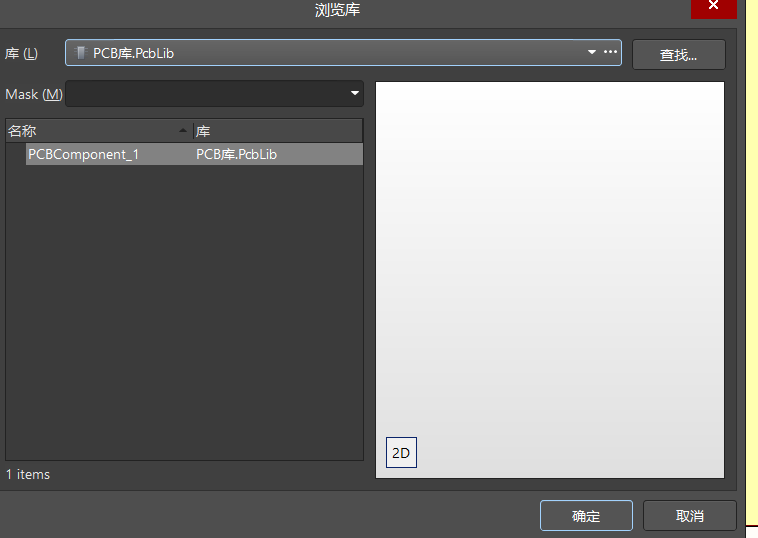

按Add_Footpoint添加刚刚画的PCB封装(选择3D模型)
点击确定完成,PCB里面的引脚标识与SCH里面的引脚标识相同的点互相对应
然后右键工程选择第一项检查错误(如果SCH中的引脚标识在PCB中没有相应的引脚就会报错),并生成库文件;
最后元件库就生成了
2.手绘封装
在PCB库界面,点击add

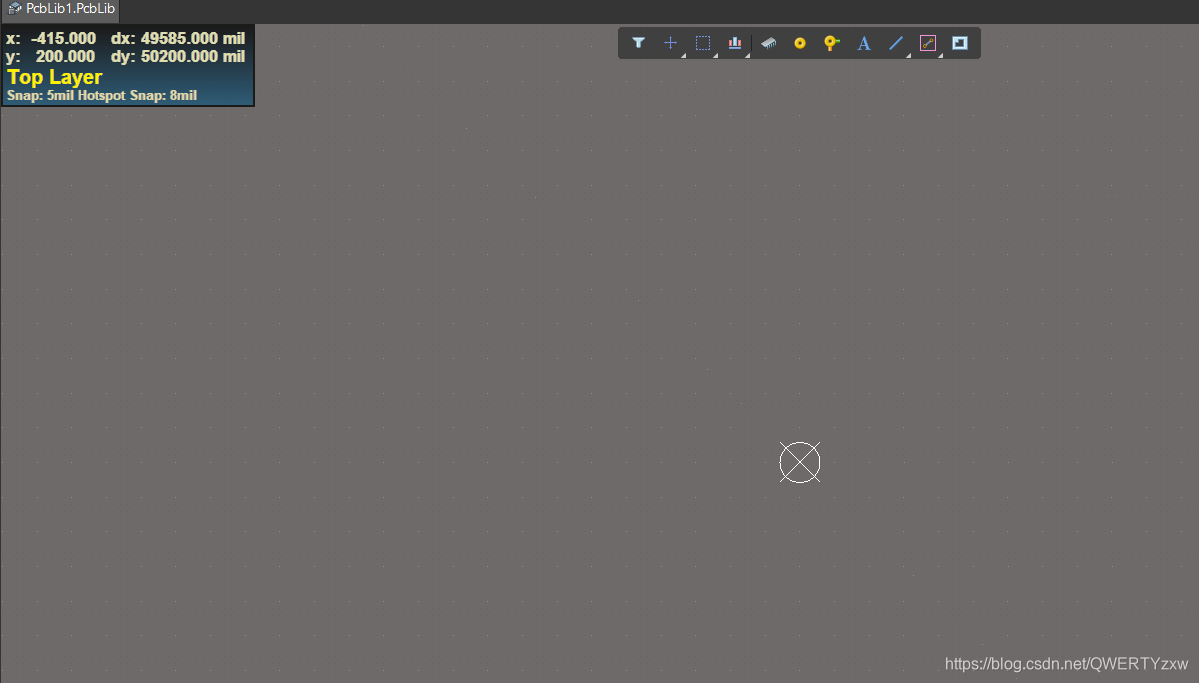

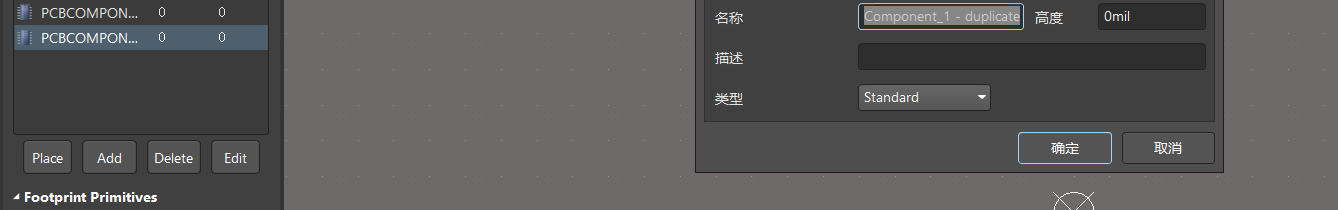

双击新生成的文件,编辑名称,然后点击确定;

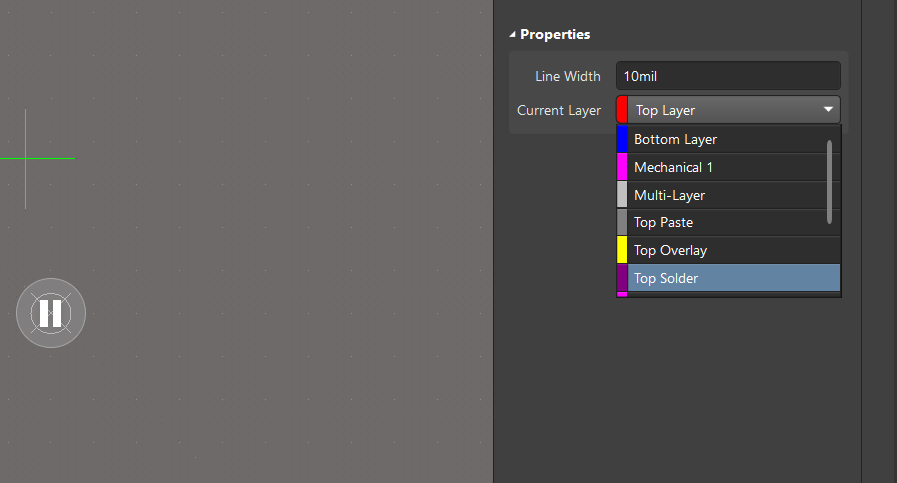

点击放置走线,按Tab选择当前层为TOP Overlay(丝印层)

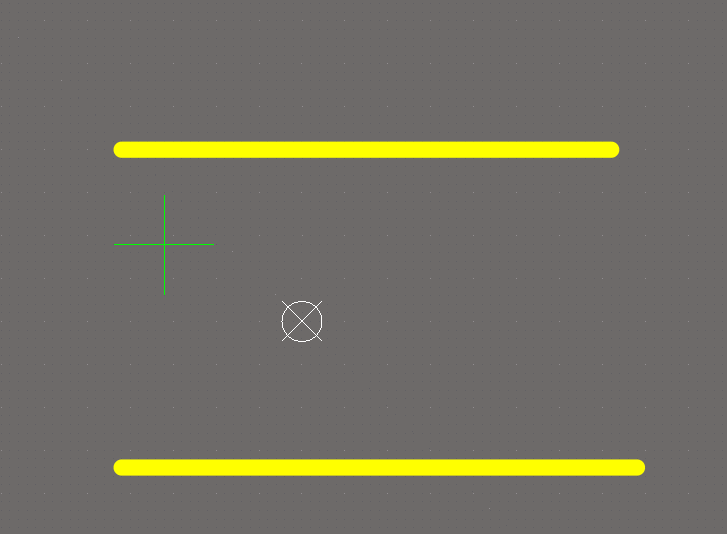

开始画线

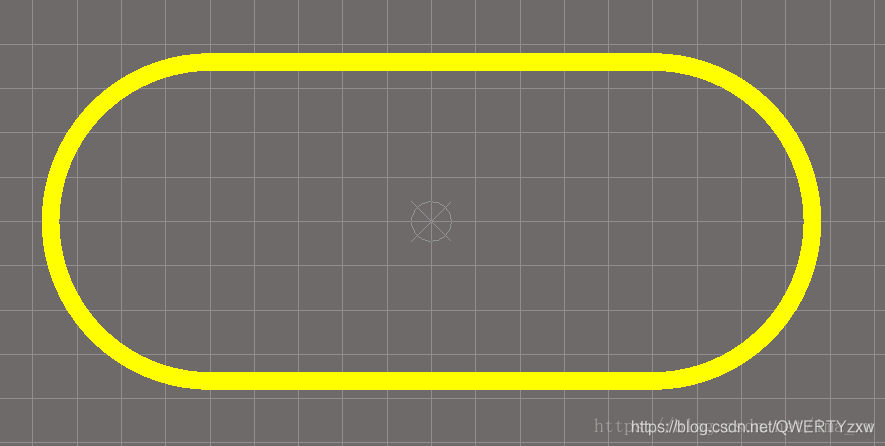

放置圆弧,同样用Tab设置参数
设置填充
放置焊盘
按Tab修改通孔尺寸外形和焊盘大小外型,并放置(放置后双击可以修改焊盘的坐标)

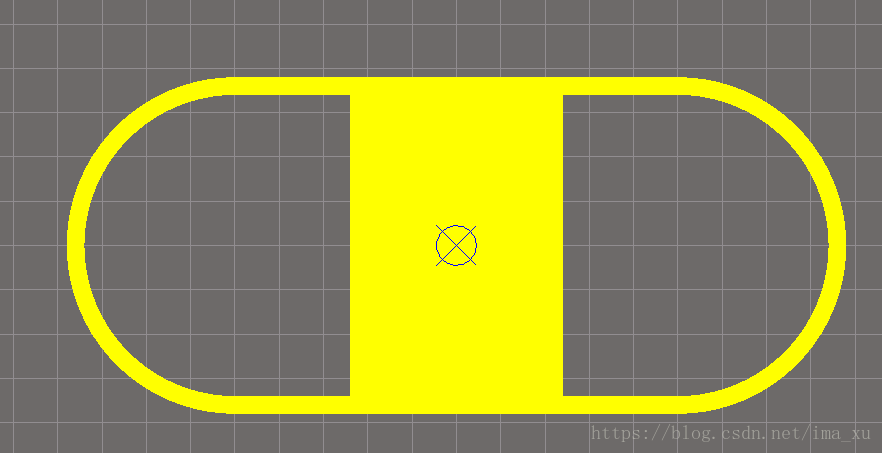

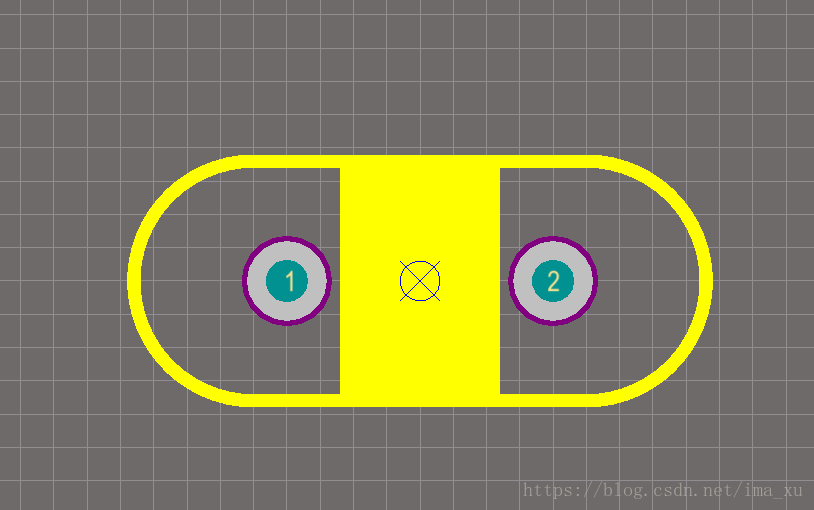

生成图
然后我们可以用上述相同的方法画SCH元件
另外,图纸后面的一个一个小格叫做跳转栅格,可设置其大小;
至此,手绘的封装也就完成了。
三、总结与参考资料
1.总结
对Altium Designer创建元件库以及对PCB的封装的学习过程中,受益匪浅。创建过程还是比较简单,但是在原理图的绘制以及手绘封装过程中,由于粗心,出现了一些小差错,然后就重新开始的,做这个的过程虽然比较费时而且耗神,但对于学到的东西而言,还是划算的。希望这篇文章,对你有所帮助。
