前言:下面简单整理了二极管的种类和作用。
1. 二极管的命名方式
下面是命名的前三部分,后面的序号和规格号省略:
第一部分(电极数) | 第二部分(材料和极性) | 第三部分(器件类型) |
---|---|---|
数字 | 字母 | 字母(汉拼) |
2(二极管) | A — 锗材料N型 | P — 普通管 |
B — 锗材料P型 | W — 稳压管 | |
C — 硅材料N型 | K — 开关管 | |
D — 硅材料P型 | Z — 整流管 | |
U — 光电管 |
2. 导通压降
- 锗管:0.1 ~ 0.3 V
- 硅管:0.5 ~ 0.7 V
3. 二极管的种类
3.1 普通二极管
普通二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。导通时候,二极管两端稳定电压在0.7V(硅型)左右。
3.2 稳压二极管
稳压二极管与普通二极管都具有单向导电性。但稳压二极管的反向击穿是可逆的。当去掉反向电压后,稳压二极管又恢复正常,而普通二极管反向击穿时将损坏。但是反向电流超过允许范围,稳压二极管将会发生热击穿而损坏。
3.3 开关二极管
二极管的正向电阻和反向电阻相差很大,因此可以将二极管作为电子开关器件,也就是常说的二极管开关电路。开关二极管和普通二极管相比,它由导通变为截止或由截止变为导通的时间比普通二极管快,响应极快的开关二极管在高频条件下表现极佳。
3.4 整流二极管
整流二极管的作用是利用二极管的单向导通特性,把交流电变成直流电。常见的整流电路有:
-
半波整流
-
全波整流
-

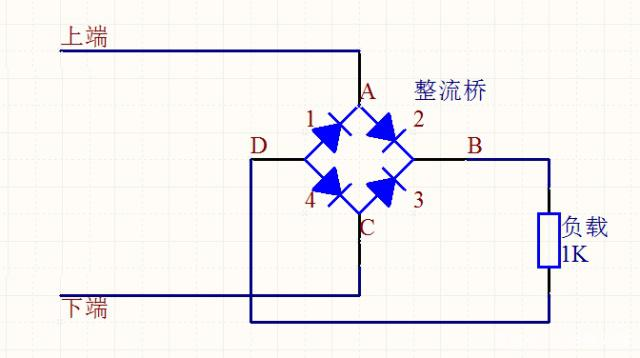

桥式整流
3.5 发光二极管
发光二极管简称为LED。由含镓(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成。通常用于照明或显示作用。
总结:
- 普通二极管:具有单向导电性,正向电压时,阻值很小;反向电压时,阻值很大。
- 稳压二极管:稳压二极管的反向击穿状态可逆,去掉反向电压之后恢复正常
- 开关二极管:开关二极管导通或截止的响应时间比普通二极管快
- 整流二极管:可把交流电变为直流电
- 发光二极管:小灯泡发光做显示或照明
