分布式事务解决方案——基于Atomikos的实现

声明：以下关于“JTA规范事务模型”、“Spring JTA分布式事务的实现”等内容均来源于其他大佬的博客内容，并已经表明出处。

1、JTA规范事务模型

Java Transaction API，通常称为JTA，是用于管理 Java中的事务的API 。它允许我们以资源无关的方式启动，提交和回滚事务。

JTA为J2EE平台提供了分布式事务服务（distributed transaction）的能力。某种程度上，可以认为JTA规范是XA规范的Java版，其把XA规范中规定的DTP模型交互接口抽象成Java接口中的方法，并规定每个方法要实现什么样的功能。

在DTP模型中，规定了模型的五个组成元素：应用程序(Application)、资源管理器(Resource Manager)、事务管理器(Transaction Manager)、通信资源管理器(Communication Resource Manager)、通信协议(Communication Protocol)。

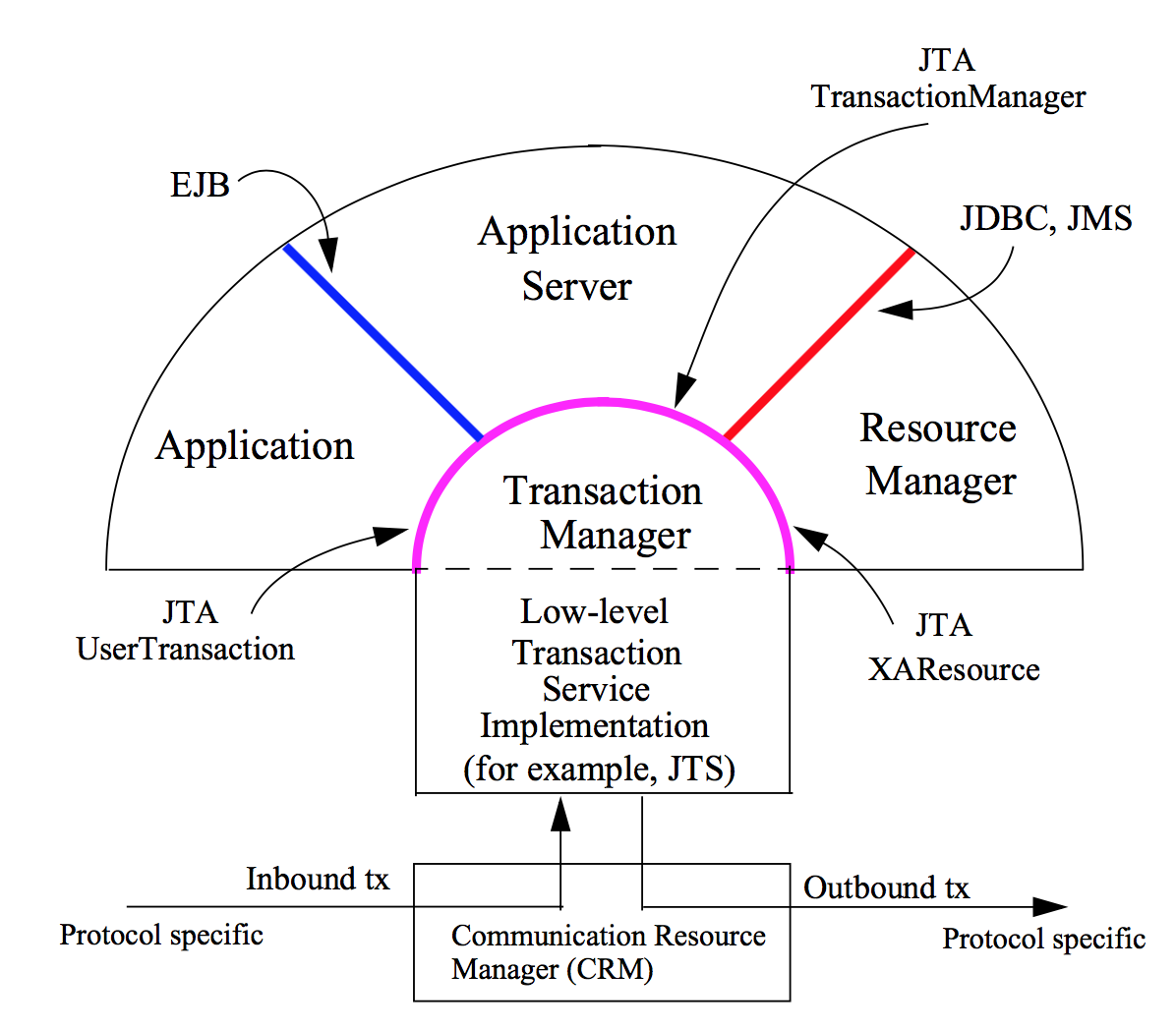

而在JTA规范中，模型中又多了一个元素Application Server，如下所示：
在这里插入图片描述

事务管理器(transaction manager)

处于图中最为核心的位置，其他的事务参与者都是与事务管理器进行交互。事务了管理器提供事务声明，事务资源管理，同步，事务上下文传播等功能。JTA规范定义了事务管理器与其他事务参与者交互的接口，而JTS规范定义了事务管理器的实现要求，因此我们看到事务管理器底层是基于JTS的。
应用服务器(application server)：

顾名思义，是应用程序运行的容器。JTA规范规定，事务管理器的功能应该由application server提供，如上图中的EJB Server。一些常见的其他web容器，如：jboss、weblogic、websphere等，都可以作为application server，这些web容器都实现了JTA规范。特别需要注意的是，并不是所有的web容器都实现了JTA规范，如tomcat并没有实现JTA规范，因此并不能提供事务管理器的功能。
应用程序(application)：

简单来说，就是我们自己编写的应用，部署到了实现了JTA规范的application server中，之后我们就可以我们JTA规范中定义的UserTransaction类来声明一个分布式事务。通常情况下，application server为了简化开发者的工作量，并不一定要求开发者使用UserTransaction来声明一个事务，开发者可以在需要使用分布式事务的方法上添加一个注解，就像spring的声明式事务一样，来声明一个分布式事务。

特别需要注意的是，JTA规范规定事务管理器的功能由application server提供。但是如果我们的应用不是一个web应用，而是一个本地应用，不需要被部署到application server中，无法使用application server提供的事务管理器功能。又或者我们使用的web容器并没有事务管理器的功能，如tomcat。对于这些情况，我们可以直接使用一些第三方的事务管理器类库，如JOTM和Atomikos。将事务管理器直接整合进应用中，不再依赖于application server。
资源管理器(resource manager)：

理论上任何可以存储数据的软件，都可以认为是资源管理器RM。最典型的RM就是关系型数据库了，如mysql，另外一种比较常见的资源管理器是消息中间件，如ActiveMQ、RabbitMQ等，这些都是真正的资源管理器。

事实上，将资源管理器(resource manager)称为资源适配器(resource adapter)似乎更为合适。因为在java程序中，我们都是通过client来于RM进行交互的，例如：我们通过mysql-connector-java-x.x.x.jar驱动包，获取Conn、执行sql，与mysql服务端进行通信；通过ActiveMQ、RabbitMQ等的客户端，来发送消息等。

正常情况下，一个数据库驱动供应商只需要实现JDBC规范即可，一个消息中间件供应商只需要实现JMS规范即可。而引入了分布式事务的概念后，DB、MQ等在DTP模型中的作用都是RM，二者是等价的，需要由TM统一进行协调。

为此，JTA规范定义了一个XAResource接口，其定义RM必须要提供给TM调用的一些方法。之后，不管这个RM是DB，还是MQ，TM并不关心，因为其操作的是XAResource接口。而其他规范(如JDBC、JMS)的实现者，同时也对此接口进行实现。如MysqlXAConnection，就实现了XAResource接口。
通信资源管理器(Communication Resource Manager)：

这个是DTP模型中就已经存在的概念，对于需要跨应用的分布式事务，事务管理器彼此之间需要通信，这是就是通过CRM这个组件来完成的。JTA规范中，规定CRM需要实现JTS规范定义的接口。

下图更加直观的演示了JTA规范中各个模型组件之间是如何交互的：
在这里插入图片描述

上述内容主要来自《3.0 JTA规范》这一篇博客中。

2、Spring JTA分布式事务的实现

根据用于管理事务的底层实现，Spring中的事务策略可以分为两个主要部分：

单连接器策略（相当于本地事务管理器） - 底层技术使用单连接器。例如，JDBC使用连接级事务、Hibernate以及JDO使用会话级事务。可以应用使用AOP和拦截器的声明式事务管理。
多连接器策略（相当于全局事务管理器） - 底层技术具有使用多个连接器的能力。当有这方面需求时，JTA是最好的选择。此策略需要启用JTA的数据源实例。JBossTS、Atomikos、Bitronix都是开源的JTA实现。

JTA的真正强大之处在于它能够在单个事务中管理多个资源（如数据库，消息服务）。

上面内容来自《Spring JTA分布式事务实现》。

3、Atomikos简介

Atomikos是一个非常流行的开源事务管理器，并且可以嵌入到你的Spring Boot应用中。

在前面我们提到了application server，而Tomcat应用服务器没有实现JTA规范，所以当使用Tomcat作为应用服务器的时候，需要使用第三方的事务管理器类来作为全局的事务管理器，而Atomikos框架就是这个作用，即将事务管理整合到应用中，而不依赖于application server。

关于Atomikos可以参考《atomikos JTA/XA全局事务》。

4、基于Atomikos实现分布式事务

我们这里主要使用Spring Boot + Mybatis + MySql + Atomikos实现一个分布式事务的示例，具体实现过程如下：

4.1、pom.xml文件

引入Atomikos依赖（mybatis、mysql依赖省略了），如下所示：

<!--atomikos 依赖-->
<dependency>
   <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-jta-atomikos</artifactId>
    <version>2.4.1</version>
</dependency>

4.2、application.properties文件

application.properties文件，定义数据源信息，后续通过指定的配置类进行读取配置参数。

server.port=8080

#配置first数据源
spring.datasource.first.username=root
spring.datasource.first.password=123456
spring.datasource.first.url=jdbc:mysql://192.168.1.8:3306/db_8?useSSL=true&useUnicode=true&characterEncoding=utf-8&zeroDateTimeBehavior=convertToNull&serverTimezone=Asia/Shanghai

#配置second数据源
spring.datasource.second.username=root
spring.datasource.second.password=123456
spring.datasource.second.url=jdbc:mysql://192.168.1.9:3306/db_9?useSSL=true&useUnicode=true&characterEncoding=utf-8&zeroDateTimeBehavior=convertToNull&serverTimezone=Asia/Shanghai


logging.level.com.qriver.distributed.transaction=debug

4.3、配置文件读取类FirstDbProperties、SecondDbProperties

这两个配置类的参数一样，只是扫描配置文件参数的前缀不一样，所以我们先定义一个基类DbProperties，具体如下：

public class DbProperties {



    private String type;
    private String driverClassName;
    private String url;
    private String username;
    private String password;
//省略setter 和 getter
}

FirstDbProperties、SecondDbProperties两个类定义如下：


//读取first数据源的配置
@Configuration
@ConfigurationProperties(prefix = "spring.datasource.first")
public class FirstDbProperties extends DbProperties{



}
//读取second数据源的配置
@Configuration
@ConfigurationProperties(prefix = "spring.datasource.second")
public class SecondDbProperties extends DbProperties{



}

4.4、配置XA数据源和mybatis的SqlSessionFactoryBean

每个数据源都需要配置，我们这里分别配置first、second两个数据源。这里主要以first为例进行分析。

@Configuration
//basePackages 定义了扫描的包路径。sqlSessionFactoryRef 主要引入SqlSessionFactoryBean 对象
@MapperScan(basePackages = "com.qriver.distributed.transaction.mapper.first", sqlSessionFactoryRef = "firstSqlSessionFactoryBean")
public class FirstDataSourceConfig {



    /**
     * 创建数据源
     * @param firstDbProperties
     * @return
     */
    @Bean("firstDataSource")
    public DataSource firstDataSource(FirstDbProperties firstDbProperties){


        //创建Mysql的xa数据源
        MysqlXADataSource xaDataSource = new MysqlXADataSource();
        xaDataSource.setURL(firstDbProperties.getUrl());
        xaDataSource.setUser(firstDbProperties.getUsername());
        xaDataSource.setPassword(firstDbProperties.getPassword());
        //创建atomikos数据源
        AtomikosDataSourceBean atomikosDataSourceBean = new AtomikosDataSourceBean();
        atomikosDataSourceBean.setXaDataSource(xaDataSource);
        return atomikosDataSourceBean;
    }

    @Bean("firstSqlSessionFactoryBean")
    public SqlSessionFactoryBean sqlSessionFactoryBean(@Qualifier("firstDataSource") DataSource dataSource) throws IOException {


        //创建SqlSessionFactoryBean对象
        SqlSessionFactoryBean sqlSessionFactoryBean = new SqlSessionFactoryBean();
        sqlSessionFactoryBean.setDataSource(dataSource);
        //设置mapper映射文件路径
        ResourcePatternResolver resourceResolver = new PathMatchingResourcePatternResolver();
        sqlSessionFactoryBean.setMapperLocations(resourceResolver.getResources("classpath:/mappings/first/*Mapper.xml"));
        return sqlSessionFactoryBean;
    }

}

4.5、全局事务管理器配置 JtaTransactionConfig

前面配置的多个数据源相当于XA模型中的RM，我们还需要配置一个全局事务管理器，即TM，进行协调处理全局事务，配置如下：

@Configuration
public class JtaTransactionConfig {



    @Bean("jtaTransaction")
    public JtaTransactionManager jtaTransactionManager(){



        UserTransaction userTransaction = new UserTransactionImp();
        UserTransactionManager userTransactionManager = new UserTransactionManager();

        return new JtaTransactionManager(userTransaction,userTransactionManager);

    }

}

上述UserTransaction 接口，是jta规范中提供的， UserTransactionImp实现类由Atomikos提供，UserTransactionManager 也是由Atomikos提供。

4.6、实现业务逻辑

前面已经完成了Atomikos的配置，后续我们按照前面的配置创建对应的数据库操作逻辑即可。

业务代码的编写和普通的spring boot + mybatis的方式没有区别，这里只需要注意以下两点即可：

mapper配置文件的路径，因为我们在配置数据源的时候，在代码中设置了读取映射文件的位置，所以业务代码中的文件路径应该相匹配。
再一个就是注解@MapperScan中定义了基础扫描路径，所以Mapper接口包名也应该匹配。

4.7、测试

完成了业务代码的编写，我们这里编写一个测试的Service类，在insertData()方法中，我们操作了两个数据库，注意，这里需要添加@Transactional注解，引入使用的transactionManager 对象。

@Service
public class DemoTestService {



    @Autowired
    private FirstMapper firstMapper;

    @Autowired
    private SecondMapper secondMapper;

    @Transactional(transactionManager = "jtaTransaction")
    public void insertData(){


        //插入first
        FirstEntity firstEntity = new FirstEntity();
        firstEntity.setId(1);
        firstEntity.setName("test");
        firstMapper.insert(firstEntity);
        //插入second
        SecondEntity secondEntity = new SecondEntity();
        secondEntity.setId(1);
        secondEntity.setName("test2");
        secondMapper.insert(secondEntity);
    }

}

然后，再编写单元测试类，如下：

@RunWith(SpringJUnit4ClassRunner.class)
@SpringBootTest(classes = DistributedTransactionAtomikosApplication.class)
public class DemoTest {



    @Autowired
    private DemoTestService demoTestService;

    @Test
    public void insertTest(){


        demoTestService.insertData();
    }

}

我们可以通过执行单元测试方法进行测试，通过修改数据库表的字段让插入操作失败，从而验证Atomikos跨数据的分布式事务。这里不再演示。
