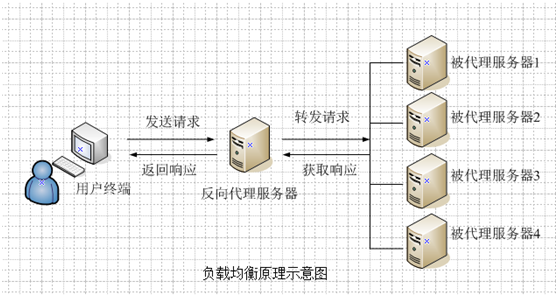

一、Nginx 负载均衡实现原理
Nginx 实现负载均衡是通过反向代理实现
Nginx服务器作为前端,Tomcat服务器作为后端,web页面请求由Nginx服务来进行转发
但是不是把所有的web请求转发,而是将静态页面请求Nginx服务器自己来处理,动态页面请求则转发给后端的Tomcat服务器来处理
但据我们所知,Tomcat是属于轻量级的应用服务器,可接受访问量可能会不足,所以我们需要多台Tomcat服务器,然后通过Nginx配置权重来进行挑选Tomcat服务器去进行处理,负载均衡的一种策略
1、Nginx服务器
1、首页使用精准匹配
2、静态页面使用正则匹配自己处理
3、动态页面使用正则匹配jsp结尾的请求,使用proxy_pass转发给Tomcat服务器**
2、Nginx静态处理优势
- Nginx处理静态页面的效率远高于Tomcat的处理能力
- 若Tomcat的请求量为1000次,则Nginx的请求量为6000次
- Tomcat每秒的吞吐量为0.6M,Nginx的每秒吞吐量为3 .6M
- Nginx处理静态资源的能力是Tomcat处理的6倍
二、Nginx 动静分离实现原理
动静分离原理
-
服务端接收来自客户端的请求中,既有静态资源也有动态资源。
-
静态资源由 Nginx 提供服务。
-
动态资源由 Nginx 转发至后端。
Nginx 静态处理优势
-
Nginx 处理静态页面的效率远高于 Tomcat 的处理能力
-
若 Tomcat 的请求量为1000次,则 Nginx 的请求量为6000次
扫描二维码关注公众号,回复: 13108983 查看本文章 -
Tomcat 每秒的吞吐量为0.6M,Nginx 的每秒吞吐量为3.6M
-
Nginx 处理静态资源的能力是 Tomcat 处理的6倍
Nginx配置反向代理的主要参数:
配置后端服务器池,以提供响应数据
upstream 服务器名 {
}
配置将访问请求转发给后端服务器池名
proxy_pass http://服务器名
三、Nginx + Tomcat 动静分离、负载均衡配置步骤
环境:
Nginx 服务器:192.168.171.7
Tomcat 服务器1:192.168.171.4
Tomcat 服务器2:192.168.171.17
1、部署 Nginx 负载均衡服务器
安装Nginx服务
首先将 nginx-1.12.2.tar.gz 压缩包上传到 /opt 目录下
systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
yum install -y pcre-devel zlib-devel openssl-devel gcc gcc-c++ make
useradd -M -s /sbin/nologin nginx
cd /opt
tar zxvf nginx-1.12.2.tar.gz -C /opt/
cd nginx-1.12.2/
./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-file-aio \
--with-http_stub_status_module \
--with-http_gzip_static_module \
--with-http_flv_module \
--with-http_ssl_module
make && make install
ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
vim /lib/systemd/system/nginx.service
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile =/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecReload=/bin/kill -s HUP $MAINPID
ExecStop=/bin/kill -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target
chmod 754 /lib/systemd/system/nginx.service
systemctl start nginx.service
systemctl enable nginx.service
验证是否部署成功
2、部署两台 Tomcat 应用服务器
在两台虚拟机上都安装tomcat服务
所需安装包为:
apache-tomcat-9.0.16.tar.gz
jdk-8u201-linux-x64.rpm
#scp apache-tomcat-9.0.16.tar.gz root@192.168.200.40:/opt #将所需的压缩包在Tomcat1上传给Tomcat2 server,当然我们也可以自己直接将压缩包拉到/opt目录下
systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
rpm -qpl jdk-8u201-linux-x64.rpm
rpm -ivh jdk-8u201-linux-x64.rpm
java -version
vim /etc/profile.d/java.sh
export JAVA_HOME=/usr/java/jdk1.8.0_201-amd64
export CLASSPATH=.:$JAVA_HOME/lib/tools.jar:$JAVA_HOME/lib/dt.jar
export PATH=$JAVA_HOME/bin:$PATH
source /etc/profile.d/java.sh
java -version
cd /opt
vim abc.java
public class abc {
public static void main(String[] args){
System.out.println("Hello World!")
}
}
[root@localhost?opt]#javac abc.java #用来检测JDK环境是否设置成功
[root@localhost?opt]#java abc
Hello World!
cd /opt
tar zxvf apache-tomcat-9.0.16.tar.gz
mv apache-tomcat-9.0.16 /usr/local/tomcat
##启动tomcat##
/usr/local/tomcat/bin/startup.sh
netstat -natp | grep 8080
验证访问http://192.168.171.4:8080和http://192.168.171.17:8080
3、动静分离配置
(1)、Tomcat server 1号机配置
mkdir /usr/local/tomcat/webapps/ypy
vim /usr/local/tomcat/webapps/ypy/index.jsp #动态页面的配置
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test1 page</title>
</head>
<body>
<% out.println("动态页面 1,http://www.ypy.com");%>
</body>
</html>
vim /usr/local/tomcat/conf/server.xml #修改配置文件
177行左右添加--
<Host name="Tom1" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
<Context docBase="/usr/local/tomcat/webapps/ypy" path="" reloadable="true" />
</Host>
别忘了重启tomcat
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh
(2)、Tomcat server 2号机配置
基本和1号机相同
mkdir /usr/local/tomcat/webapps/ypy
vim /usr/local/tomcat/webapps/ypy/index.jsp #动态页面的配置
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test2 page</title>
</head>
<body>
<% out.println("动态页面 2,http://www.ypy.com");%>
</body>
</html>
vim /usr/local/tomcat/conf/server.xml #修改配置文件
<Host name="Tom2" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
<Context docBase="/usr/local/tomcat/webapps/ypy" path="" reloadable="true" />
</Host>
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh
(3)、Nginx server 配置
#准备静态页面和静态图片
echo '<html><body><h1>this is static</h1></body></html>' > /usr/local/nginx/html/index.html
mkdir /usr/local/nginx/html/img
cd /usr/local/nginx/html/img/
#上传一张图片到此目录下
vim /usr/local/nginx/conf/nginx.conf
......
http {
......
#gzip on;
#配置负载均衡的服务器列表,weight参数表示权重,权重越高,被分配到的概率越大
#添加以下内容
upstream tomcat_server {
server 192.168.171.4:8080 weight=1;
server 192.168.171.17:8080 weight=1;
}
}
server {
listen 80;
server_name www.ypy.com;
charset utf-8; #取消注释并修改
#配置Nginx处理动态页面请求,将 .jsp 文件请求转发到Tomcat 服务器处理
location ~ .*\.jsp$ {
proxy_pass http://tomcat_server;
#设置后端的 Web 服务器可以获取远程客户端的真是IP
#设定后端的Web服务器接收到的请求访问的主机名(域名或IP、端口),默认host的值为proxy_pass指令设置的主机名
proxy_set_header HOST $host;
#把$remote_addr赋值给X-Real-IP,来获取源IP
proxy_set_header X-Real-IP $remote_addr;
#在Nginx作为代理服务器时,设置的IP列表,会把经过的机器ip,代理机器ip都记录下来
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
}
#配置Nginx处理静态图片请求
location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|css)${
root /usr/local/nginx/html/img;
expires 10d;
}
重启
systemctl restart nginx.service
4、验证
访问http://192.168.171.7查看静态信息
在自己电脑浏览器上进行访问 http://192.168.171.7/wjx3.jpg,会出现Nginx上设置的静态页面的图片
访问 http://192.168.171.7/ypy/index.jsp ,刷新会来回切换tom1和tom2
