VRRP实现主备负载均衡（Huawei设备）

VRRP协议的原理与配置

前言

VRRP就是Virtual redundant routing protocol，即虚拟冗余路由协议，常被称为热备份网关协议；是为了解决网络中的网关发生故障后，用户终端的网络访问将被中断的情况

VRRP技术带来的好处

• 实现网关的备份
• 解决多个网关之间互相冲突
• 配合链路的监控实现主备架构

基本概述

• VRRP在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器
• 版本：VRRPv2(常用 仅适用于IPv4网络)、VRRPv3(适用于IPv4、IPv6两种网络)
• 报文：Advertisement报文 基于组播224.0.0.18更新；协议号为112

简单说一点VRRP的基础知识，接下来就看实验吧

一、实验搭建

拓扑图如下

关于拓扑的解释：

• R4、R5模拟终端设备，配置两条缺省，分别指向R2、R3的虚拟IP
• R2、R3作为汇聚层设备与R1之间配置OSPF，即打通汇聚层之间的路由
• 汇聚层连接接入层的接口上做VRRP，做两个，实现负载均衡
• 网段分配：接入层使用192.168.1.0/24；汇聚层使用10.0.123.0/24；R1有一个回环1.1.1.1/32

1.1 OSPF的部署

R1、R2、R3间部署OSPF，R2、R3宣告两个接口，注意要把接入层的接口声明为静默接口，因为其不需要接收OSPF的数据包，其下连接的是终端设备

检查OSPF的邻接关系

[R1]dis ospf p b

         OSPF Process 1 with Router ID 10.0.123.1
                  Peer Statistic Information
 ----------------------------------------------------------------------------
 Area Id          Interface                        Neighbor id      State
 0.0.0.0          GigabitEthernet0/0/0             10.0.123.2       Full
 0.0.0.0          GigabitEthernet0/0/0             10.0.123.3       Full
 ----------------------------------------------------------------------------

静默接口在协议试图下进行声明即可

扫描二维码关注公众号，回复： 13122121 查看本文章

[R2-ospf-1]di th
[V200R003C00]
#
ospf 1
 silent-interface GigabitEthernet0/0/1
 area 0.0.0.0
  network 10.0.123.0 0.0.0.255
  network 192.168.1.0 0.0.0.255
#
return

[R3-ospf-1]di th
[V200R003C00]
#
ospf 1
 silent-interface GigabitEthernet0/0/1
 area 0.0.0.0
  network 10.0.123.0 0.0.0.255
  network 192.168.1.0 0.0.0.255
#
return

验证检查路由学习情况，可见R1通过OSPF学习到了192.168.1.0/24网段的路由（忽略红色框下面的两条路由，这是VRRP的虚拟IP，下文会详细阐述）

R2学习到了R1的环回

注意R4、R5上配置两条缺省路由；为实现分流，所以分别指向不同的网关(关于下一跳，下文做出详细的阐述)

[R4]ip route-static 0.0.0.0 0.0.0.0 192.168.1.1
[R5]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254

1.2 VRRP的配置

R2作为192.168.1.1的主网关，192.168.1.254的备网关；

R3作为192.168.1.254的主网关，192.168.1.1的备网关；二者互为备份

[R2-GigabitEthernet0/0/1]di th
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.1.2 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.1  #虚拟出来的网关，R4上配置的下一跳就是这个地址
 vrrp vrid 1 priority 120   #修改权限，默认是100，大者成为Master；这里R2要作为192.168.1.1这个网关的主，所以优先级设置的大些
 vrrp vrid 1 preempt-mode timer delay 10 #修改抢占时间，当网络中拓扑发生变化时，比如此实验中的OSPF的收敛时速度比较慢，可以修改抢占的延时来减少数据包的丢失率
 vrrp vrid 1 track interface GigabitEthernet0/0/0 reduced 30 #上行链路监控，即当R2的上行链路出现故障后，将优先级减小30，减小到90，此时主备切换
 vrrp vrid 2 virtual-ip 192.168.1.254
 vrrp vrid 2 priority 110  #这里R2作为192.168.1.254的备，所以将优先级设置的小些
#
return

R3上的配置同理

[R3-GigabitEthernet0/0/1]di th
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.1.3 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.1
 vrrp vrid 1 priority 110
 vrrp vrid 2 virtual-ip 192.168.1.254
 vrrp vrid 2 priority 120
 vrrp vrid 2 track interface GigabitEthernet0/0/0 reduced 30
#
return

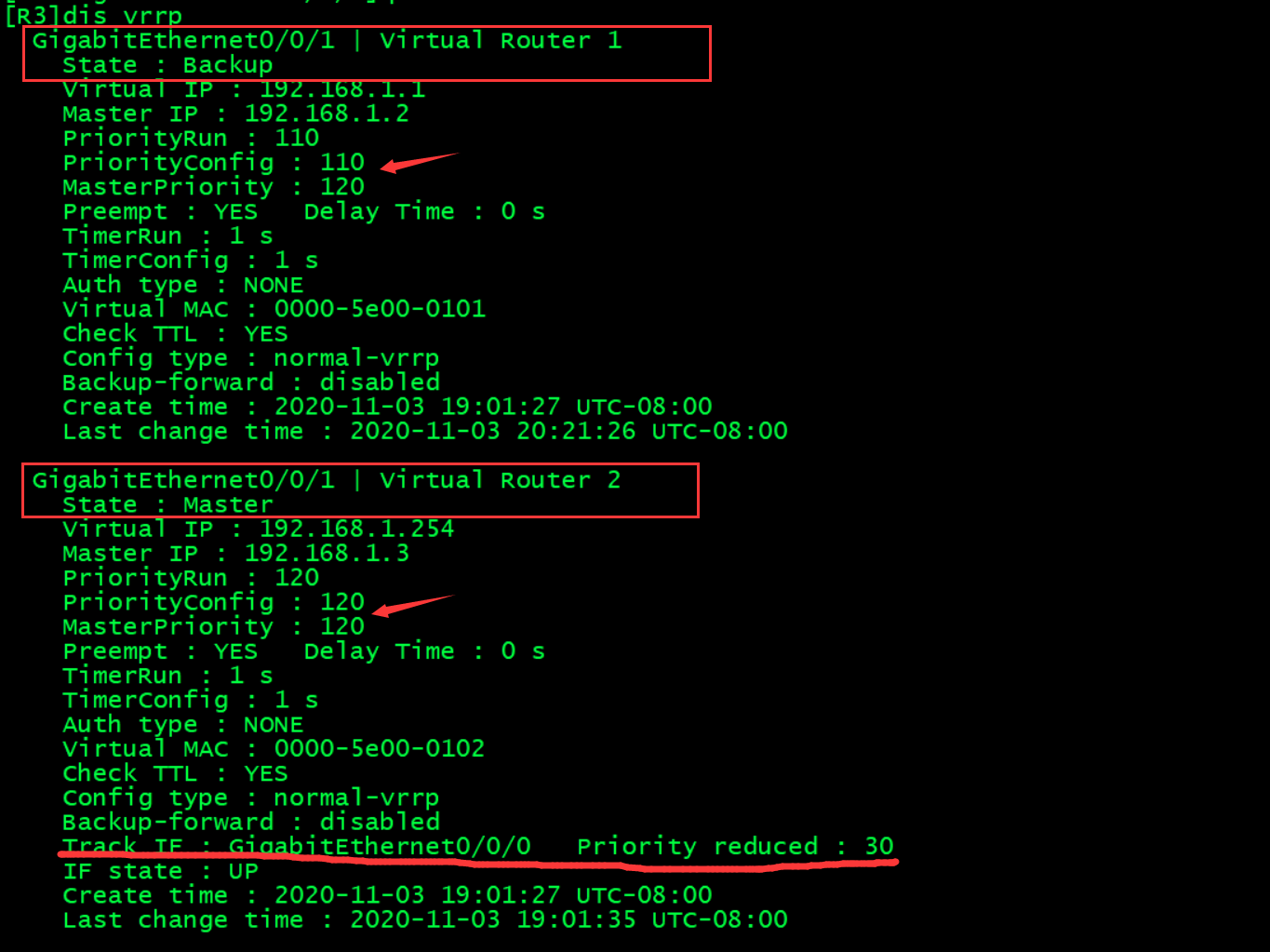

查看VRRP状态

1.3 验证查看

R4、R5去1.1.1.1的路径与预期相符

主备切换验证

• down掉R2的上行链路

[R2-GigabitEthernet0/0/0]shutdown

查看VRRP状态，可见，由于上行链路down掉，优先级减少30，变为90，小于R3上的110，主切换到R3

流量测试：可见R4去1.1.1.1走的是备链路

恢复后VRRP状态正常

• down掉R3的上行链路

[R3-GigabitEthernet0/0/0]shutdown

流量测试：可见R5去1.1.1.1走的是备链路

恢复后VRRP状态正常

二、分析

• 为什么运行VRRP协议的设备当上行链路出现故障后不能实现切换？

  答：在二层冗余结构下，热备份网关不是线路级的切换，而是设备级别的切换，即只有主设备死机或连接主设备的链路全都出现问题后才会切换；可以在VRRP中追踪上行链路来实现主备的切换

• 为什么需要修改VRRP的抢占时间？

  答：当运行VRRP协议的设备上运行了动态路由协议，比如OSPF时，若OSPF的拓扑发生变化时，而OSPF的收敛比较慢，VRRP的抢占切换时间很短，此时就会造成大量的数据包丢失，所以修改VRRP的抢占延时，来减小网络抖动的可能

• 什么情况下新加入VRRP组的设备需要增大追踪链路的优先级？

  割接

---
