AD导入DXF画板框结构


AD版本13.0


一、安装导入DXF插件

1. 确定当前软件是否支持导入DXF

a. 在PCB编辑窗口下,依次选择 file > import…
b. 在import file窗口下查看文件后缀名下拉菜单是否有DXF,我这里是有的。如果没有需要下载DXF插件;
在这里插入图片描述

2. 下载安装导入DXF插件

a. 依次选择DXP > Plug-ins and updates

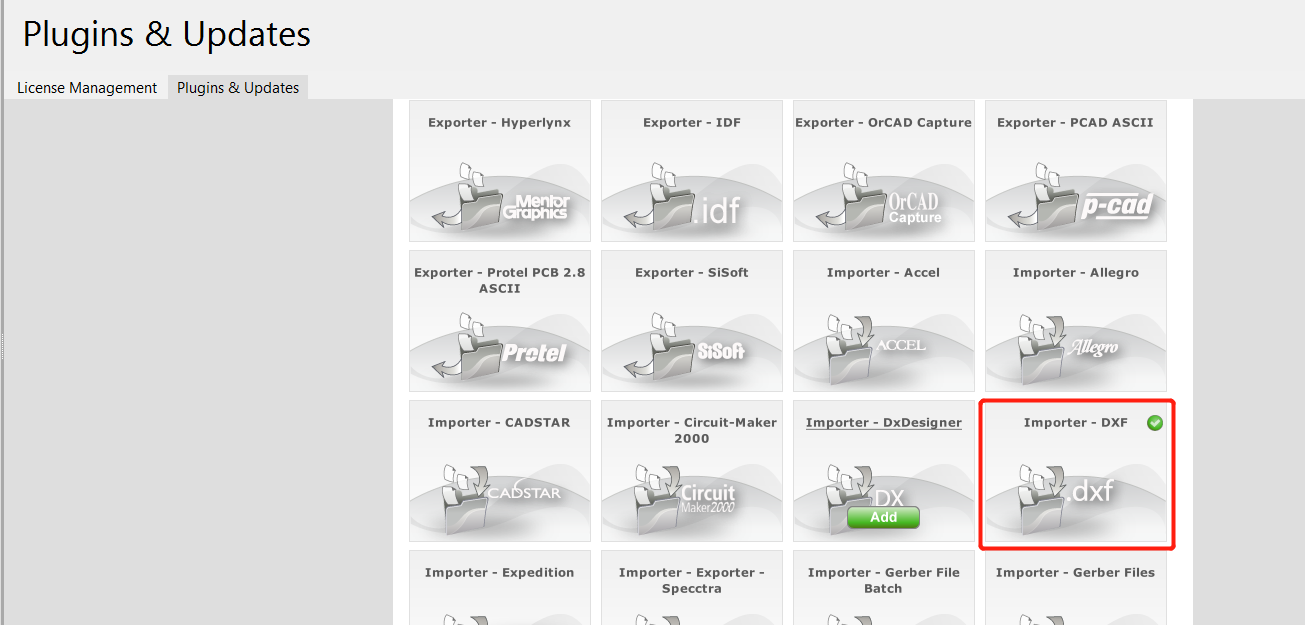

b. 在Plugins & Updates界面下依次选择Importers and Exporters > Importer - DXF 点击 Add,下载成功后会显示绿色对号。
在这里插入图片描述
c. 至此DXF导入插件就安装成功了

二、导入DXF结构文件

在这里插入图片描述
file > import… 选择所需导入的DXF文件,并在弹出的窗口选择mm
在这里插入图片描述

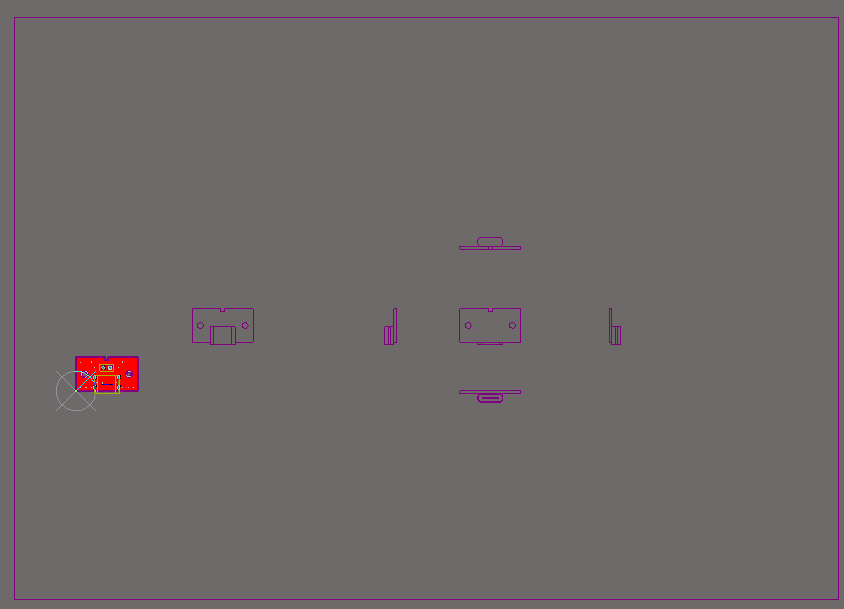

至此DXF文件已成功导入PCB。

三、根据DXF画板框

1. 去掉不需要的DXF图形

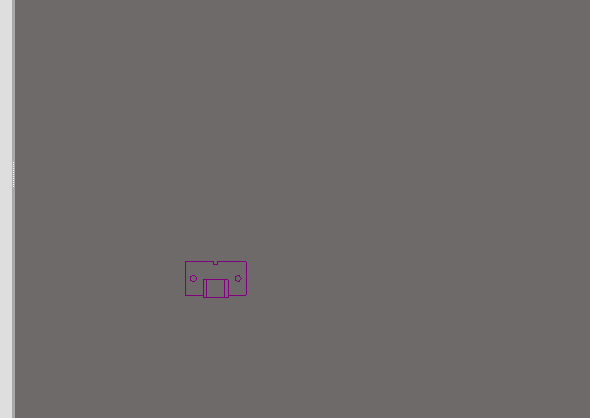

删除与板框无关的图形。
在这里插入图片描述

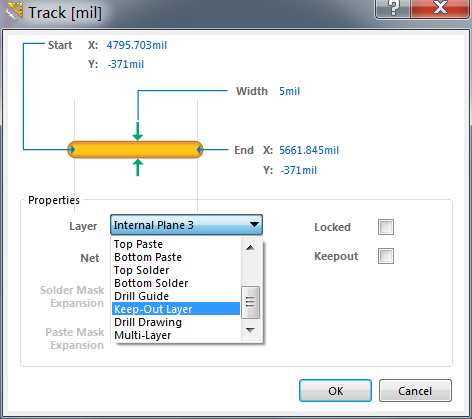

2. 选中板框线复制到keepout层

在这里插入图片描述
在这里插入图片描述

3. 在keepout层定义板框

a. 同时选中keepout层所有板框线
在这里插入图片描述

b. 依次选择菜单栏 Design > Board sharp > Define from Selected Objects
在这里插入图片描述
在这里插入图片描述
至此PCB板子外框已经画好了。

4. 根据DXF在板上挖非机械孔孔

a. 在所需挖孔的地方画“keepout”区域,即将目标孔形状复制到“keepout”层;
在这里插入图片描述

b. 挖非机械控孔,详见博文《AD挖非机械孔》

最后效果如图
在这里插入图片描述
