配置基本QinQ示例

组网需求

如下图所示，网络中有两个企业，企业1有两个分支，企业2有两个分支。这两个企业的各办公地的企业网都分别和运营商网络中的LSW1和LSW2相连。

现需要实现：

• 企业1和企业2独立划分VLAN，两者互不影响。
• 各企业两分支之间流量通过公网透明传输，相同业务之间互通，不同业务之间互相隔离。

可通过配置QinQ来实现以上需求。利用公网提供的VLAN100使企业1互通，利用公网提供的VLAN200使企业2互通，不同企业之间互相隔离。

配置思路

采用如下的思路配置QinQ：

1. 在LSW1和LSW2上均创建VLAN100和VLAN200，配置连接业务的接口为QinQ类型，并分别加入VLAN。实现不同业务添加不同的外层VLAN Tag。
2. 配置LSW1和LSW2上连接公网的接口加入相应VLAN，实现允许VLAN100和200的报文通过。

配置步骤

1. 创建VLAN

在LSW1和LSW2上创建VLAN100和VLAN200

LSW1

<Huawei>system-view
[Huawei]sysname LSW1
[LSW1]vlan batch 100 200

LSW2

<Huawei>system-view
[Huawei]sysname LSW2
[LSW2]vlan batch 100 200

2. 配置相应接口为QinQ

在LSW1和LSW2上配置接口GE0/0/2、GE0/0/3的类型为QinQ，GE0/0/2的外层tag为VLAN100，GE0/0/3的外层tag为VLAN200。

LSW1

[LSW1]interface gigabitethernet 0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type dot1q-tunnel
[LSW1-GigabitEthernet0/0/2]port default vlan 100
[LSW1-GigabitEthernet0/0/2]quit

[LSW1]interface gigabitethernet 0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type dot1q-tunnel
[LSW1-GigabitEthernet0/0/3]port default vlan 200
[LSW1-GigabitEthernet0/0/3]quit

LSW2

[LSW2]interface gigabitethernet 0/0/2
[LSW2-GigabitEthernet0/0/2]port link-type dot1q-tunnel
[LSW2-GigabitEthernet0/0/2]port default vlan 100
[LSW2-GigabitEthernet0/0/2]quit

[LSW2]interface gigabitethernet 0/0/3
[LSW2-GigabitEthernet0/0/3]port link-type dot1q-tunnel
[LSW2-GigabitEthernet0/0/3]port default vlan 200
[LSW2-GigabitEthernet0/0/3]quit

3. 配置相应的接口以验证上述QinQ配置的有效性

3.1. 配置LSW连接Internet侧的接口

LSW1

[LSW1]interface gigabitethernet 0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type trunk
[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 200
[LSW1-GigabitEthernet0/0/1]quit

LSW2

[LSW2]interface gigabitethernet 0/0/1
[LSW2-GigabitEthernet0/0/1]port link-type trunk
[LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 200
[LSW2-GigabitEthernet0/0/1]quit

LSW3

<Huawei>system-view
[Huawei]sysname LSW3

[LSW3]interface gigabitethernet 0/0/1
[LSW3-GigabitEthernet0/0/1]port link-type trunk
[LSW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 200
[LSW3-GigabitEthernet0/0/1]quit

[LSW3]interface gigabitethernet 0/0/2
[LSW3-GigabitEthernet0/0/2]port link-type trunk
[LSW3-GigabitEthernet0/0/2]port trunk allow-pass vlan 100 200
[LSW3-GigabitEthernet0/0/2]quit

3.2. 配置LSW以连接企业网络侧及上行链路接口

LSW4

<Huawei>
<Huawei>system-view
[Huawei]sysname LSW4
[LSW4]vlan batch 10 100

[LSW4]interface gigabitethernet 0/0/1
[LSW4-GigabitEthernet0/0/1]port link-type trunk
[LSW4-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 100
[LSW4-GigabitEthernet0/0/1]quit

[LSW4]interface gigabitethernet 0/0/2
[LSW4-GigabitEthernet0/0/2]port link-type access
[LSW4-GigabitEthernet0/0/2]port default vlan 10
[LSW4-GigabitEthernet0/0/2]quit

[LSW4]interface vlanif 10
[LSW4-Vlanif10]ip address 192.168.10.1 24
[LSW4-Vlanif10]quit

LSW6

<Huawei>system-view
[Huawei]sysname LSW6
[LSW6]vlan batch 10 100

[LSW6]interface gigabitethernet 0/0/1
[LSW6-GigabitEthernet0/0/1]port link-type trunk
[LSW6-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 100
[LSW6-GigabitEthernet0/0/1]quit

[LSW6]interface gigabitethernet 0/0/2
[LSW6-GigabitEthernet0/0/2]port link-type access
[LSW6-GigabitEthernet0/0/2]port default vlan 10
[LSW6-GigabitEthernet0/0/2]quit

[LSW6]interface vlanif 10
[LSW6-Vlanif10]ip address 192.168.10.2 24
[LSW6-Vlanif10]quit

LSW5

<Huawei>system-view
[Huawei]sysname LSW5
[LSW5]vlan batch 20 200

[LSW5]interface gigabitethernet 0/0/1
[LSW5-GigabitEthernet0/0/1]port link-type trunk
[LSW5-GigabitEthernet0/0/1]port trunk allow-pass vlan 20 200
[LSW5-GigabitEthernet0/0/1]quit

[LSW5]interface gigabitethernet 0/0/2
[LSW5-GigabitEthernet0/0/2]port link-type access
[LSW5-GigabitEthernet0/0/2]port default vlan 20
[LSW5-GigabitEthernet0/0/2]quit

[LSW5]interface vlanif 20
[LSW5-Vlanif20]ip address 192.168.20.1 24
[LSW5-Vlanif20]quit

LSW7

<Huawei>system-view
[Huawei]sysname LSW7
[LSW7]vlan batch 20 200

[LSW7]interface gigabitethernet 0/0/1
[LSW7-GigabitEthernet0/0/1]port link-type trunk
[LSW7-GigabitEthernet0/0/1]port trunk allow-pass vlan 20 200
[LSW7-GigabitEthernet0/0/1]quit

[LSW7]interface gigabitethernet 0/0/2
[LSW7-GigabitEthernet0/0/2]port link-type access
[LSW7-GigabitEthernet0/0/2]port default vlan 20
[LSW7-GigabitEthernet0/0/2]quit

[LSW7]interface vlanif 20
[LSW7-Vlanif20]ip address 192.168.20.21 24
[LSW7-Vlanif20]quit

3.3. 配置各模拟企业PC的IP地址

PC1

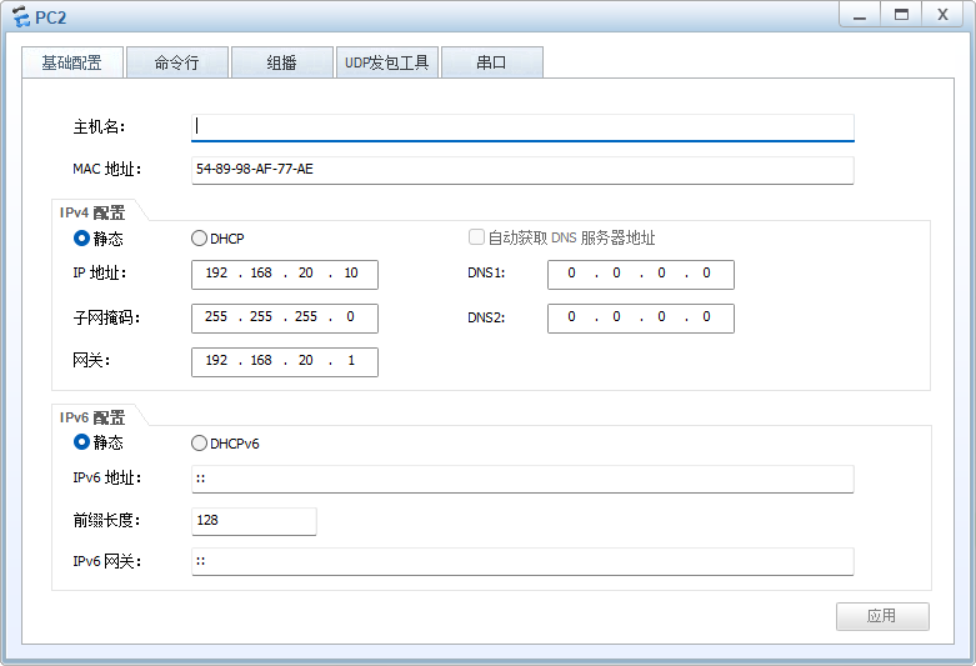

PC2

PC3

PC4

4. 验证配置结果

• 从企业1一处分支内任意VLAN的一台PC ping企业1另外一处分支同一VLAN内的PC，如果可以ping通则表示企业1内部可以互相通信。
• 从企业2一处分支内任意VLAN的一台PC ping企业2另外一处分支同一VLAN内的PC，如果可以ping通则表示企业2内部可以互相通信。
• 从企业1一处分支内任意VLAN的一台PC ping企业2任意一处分支同一VLAN内的PC，如果不能ping通则表示企业1和企业2之间相互隔离。

4.1. 企业1内，同VLAN的任意两台PC间若能ping通，即表明内部通信正常，以企业1为例进行抓包验证。

4.2. 若企业1某分支任一VLAN内PC无法ping通企业2同VLAN任意分支PC，则表明两企业间相互隔离。
