变更记录
- 2024-9-10 文章发布；
前言
使用Unity+Real World Terrain插件根据真实卫星数据快速创建高质量的地形、网格、Gaia 图章和 RAW 文件，适用于大场景、大背景的制作。

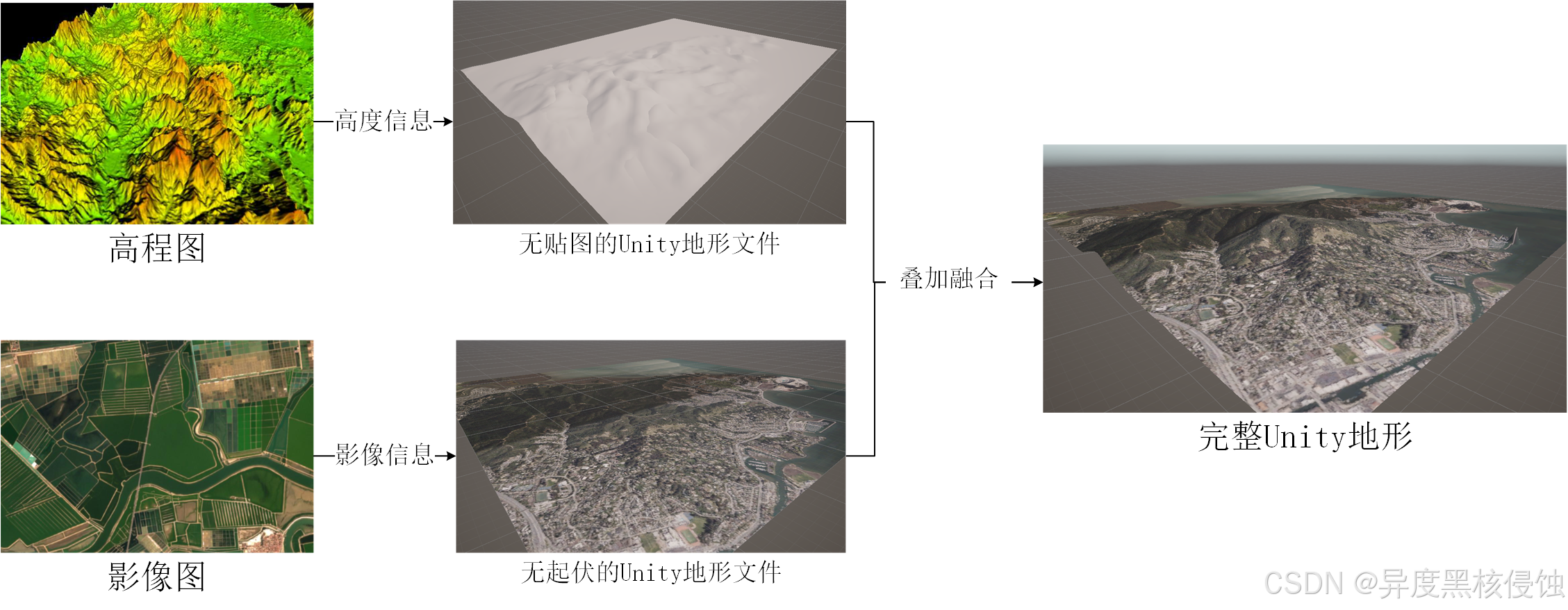

一、高程、影像数据与Unity地形的关系

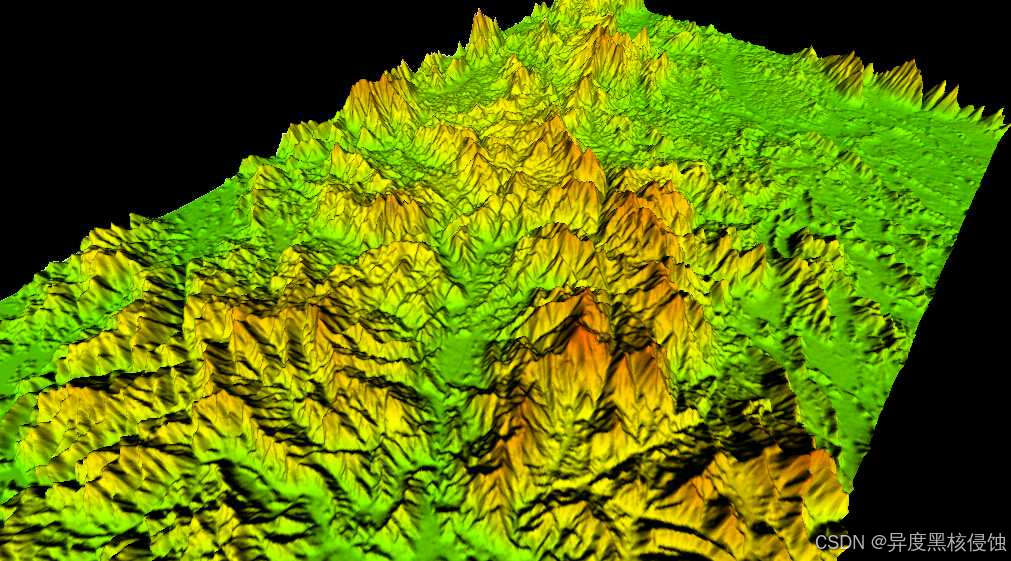

高程数据DEM全称数字高程模型，是通过有限的地形高程数据实现对地面地形的数字化模拟（即地形表面形态的数字化表达），实际上，它是一种数字阵列信息模型（x,y,z)，描述地理空间中的地形高低起伏，通过表示模型和渲染后，成为人们看到的地形图，也可以简单理解为高度图，即Elevation。
影像数据全称卫星遥感图像，也叫卫星图或影像图，是借助卫星向用户反馈真实的地球地表面貌图像，影像图不带高度信息。
高程图提供Unity地形的起伏数据，影像图提供Unity地形的贴图数据，两者的叠加融合形成完成的Unity地形文件。
二、Real World Terrain简介
Real World Terrain是一款Unity地形插件，可根据真实地球高程数据生成地形、网格、Gaia 图章和 RAW 文件，并根据 Open Street Map 中的数据生成建筑物、道路、河流、草地、树木。
- 兼容
Unity 2017.4 LTS及更高版本； - 渲染管线：
Built-In、URP、HDRP； - 高度贴图精度：
ArcGIS分辨率每像素最高 10 米；Bing Maps分辨率每像素最高 10 米；Mapbox精度未知；SRTM v4.1分辨率每像素最高 90 米；SRTM30分辨率每像素最高 30 米。 - 卫星影像供应商：
ArcGIS、DigitalGlobe、Map Quest、Mapbox、Mapy.CZ、Nokia Maps (here.com)、Virtual Earth (Bing Maps)、Open Street Map、Sentinel-2； - 支持自定义
url下载卫星影像瓦片数据； - 卫星图像分辨率为每像素最大
0.25米； - 支持创建：Unity Terrains、网格、Gaia 图章、RAW 文件；
- 支持为每种地形生成常规纹理和
Huge Texture（最高 26624x26624px）； - 支持基于
Mapbox矢量生成地形图层。 - 支持基于
Open Street Map创建建筑、道路、河流、树木等对象； - 支持直接从
Google Maps上选择区域的工具。
官方说明文档地址：https://infinity-code.com/documentation/real-world-terrain.html
UnityAssetStore地址：https://assetstore.unity.com/packages/tools/terrain/real-world-terrain-8752#releases
Real World Terrain 4.9.4（latest）资源包下载：CSDN
二、Real World Terrain导入与调用

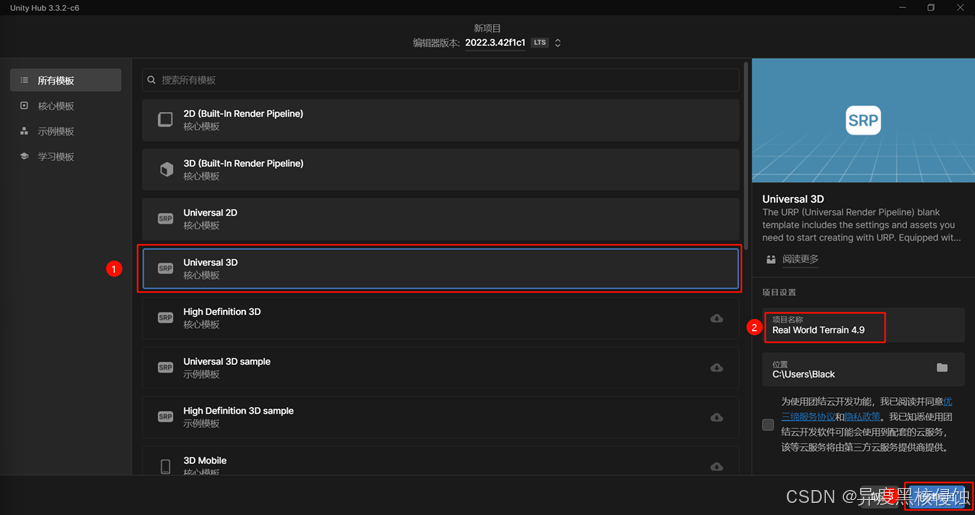

使用UnityHub创建新工程，编辑器版本需大于Unity 2017.4 LTS，渲染管线根据需要选择，以本文选择URP模板，输入项目名称，点击创建。

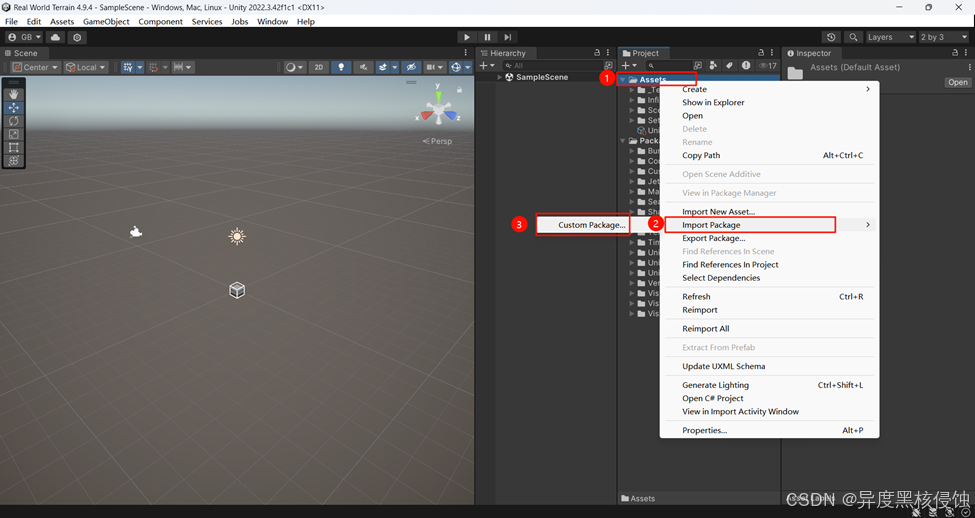

在编辑器【Project】栏选中【Assets】，右击【Import Package】-【Custom Package】选择Real World Terrain 4.9.4.unitypackage，点击导入。

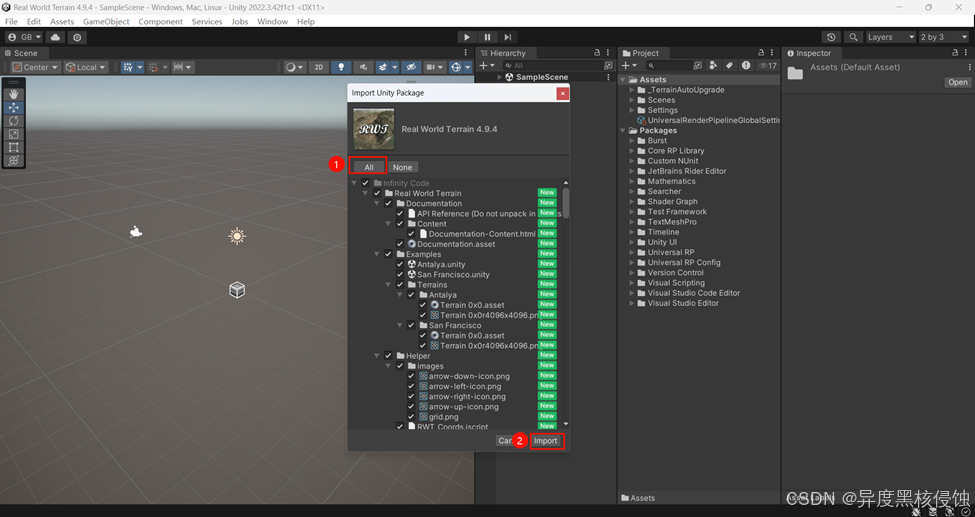

编辑器弹出的【Import Unity Package】面板，点击【All】选中所有资源，点击【Import】导入，等待编辑器响应。

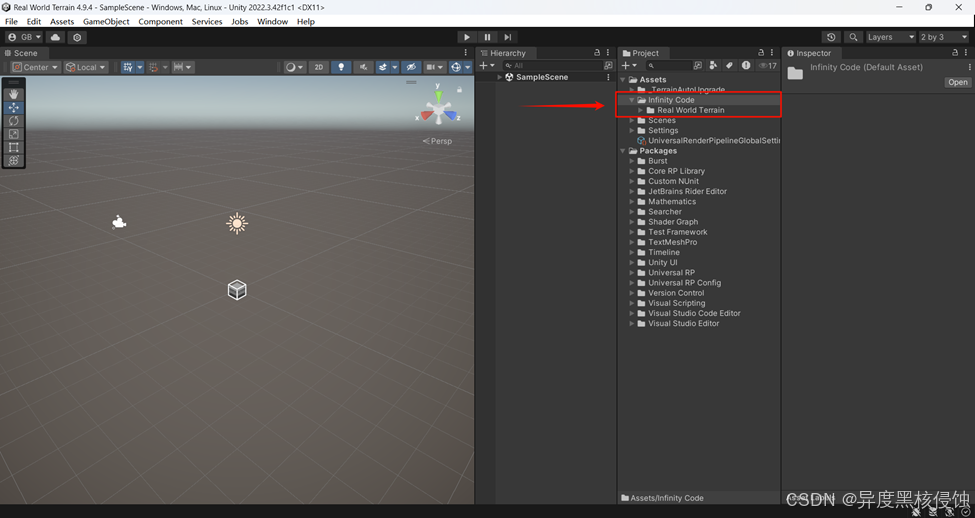

Real World Terrain插件导入成功后，编辑器【Assets】栏里会多新增文件【Infinity Code】，即为导入成功。

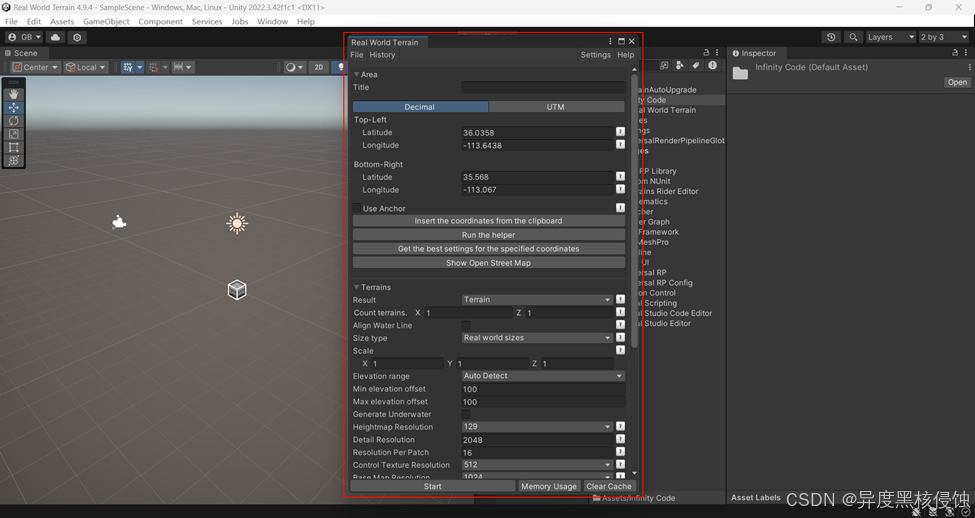

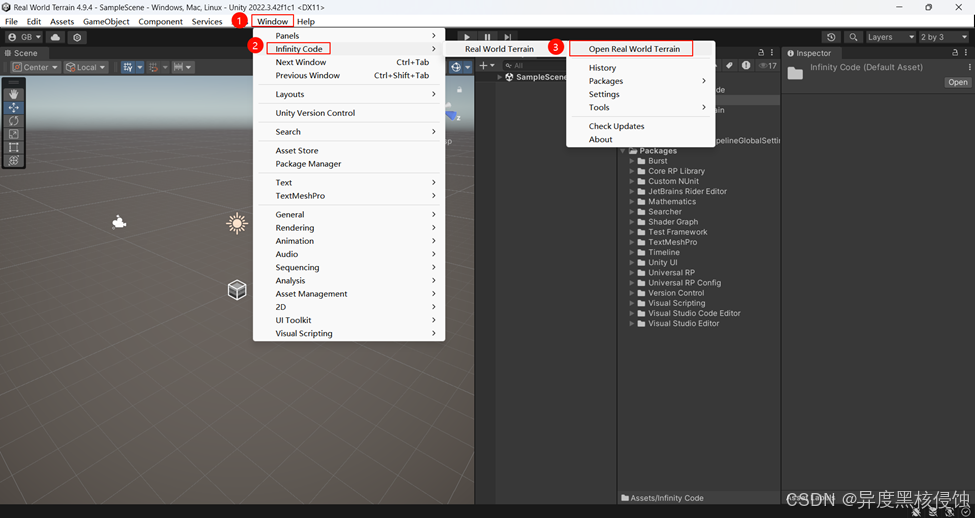

点击编辑器控制栏【Windows】-【Infinity Code】-【Open Real World Terrain】即可调出控制面板，可将面板拖曳与【Inspector】栏合并，方便观察操作。
三、主要功能解析
3.1 区域控件Area

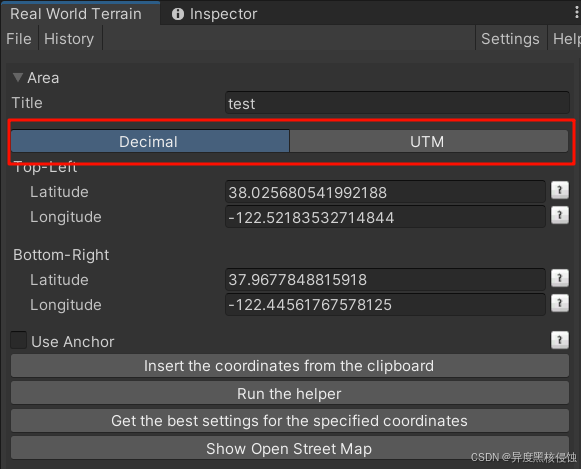

- 支持采用十进制

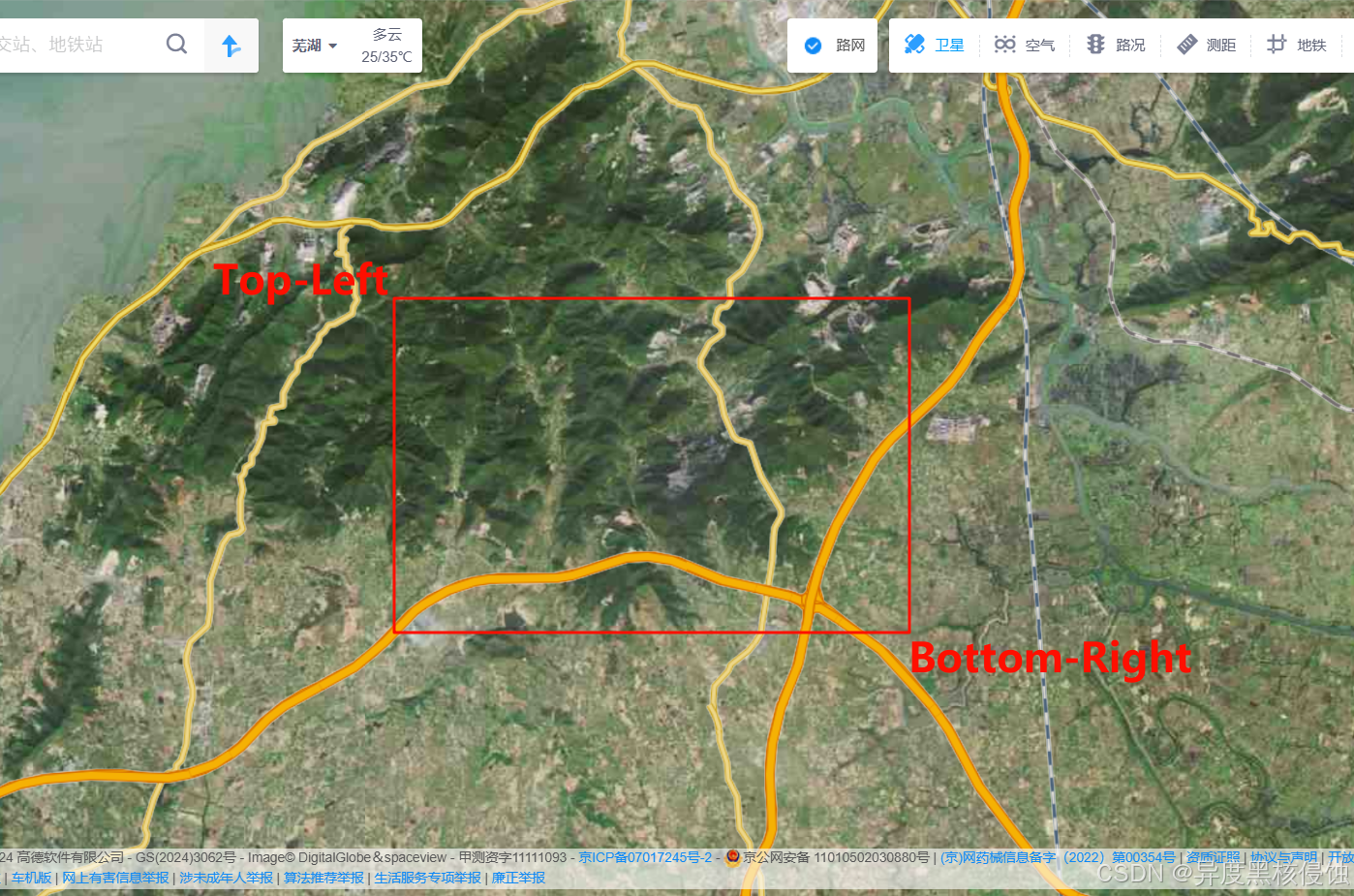

【decimal】或通用横轴墨卡托【UTM】形式设置选取坐标，通过区域左上角和右下角的坐标，框定区域范围。在【Top-Left】与【Bottom-Right】输入你要生地地形区域的经纬度坐标。可以使用本插件提供的地图选点工具Real World Terrain Helper或者去在线地图拾取坐标点。

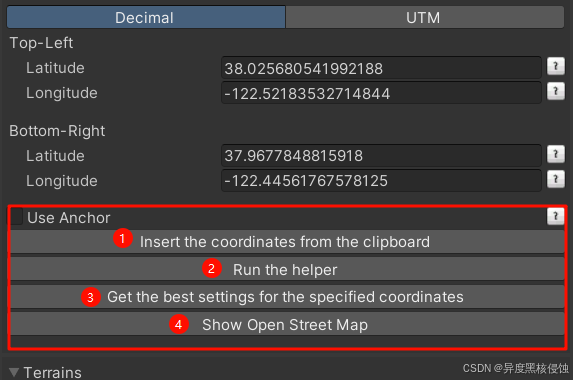

Use Anchor- 是否使用锚点坐标。如果是，则区域中的零点位置将具有指定的坐标。- 从上到下依次为：①插入在地图选点工具中复制的坐标；②打开地图选点工具帮助程序；③辅助设置当前经纬度的最佳参数；④在浏览器中打开您当前位置的
Open Street Map。
- 地图选点工具
Real World Terrain Helper

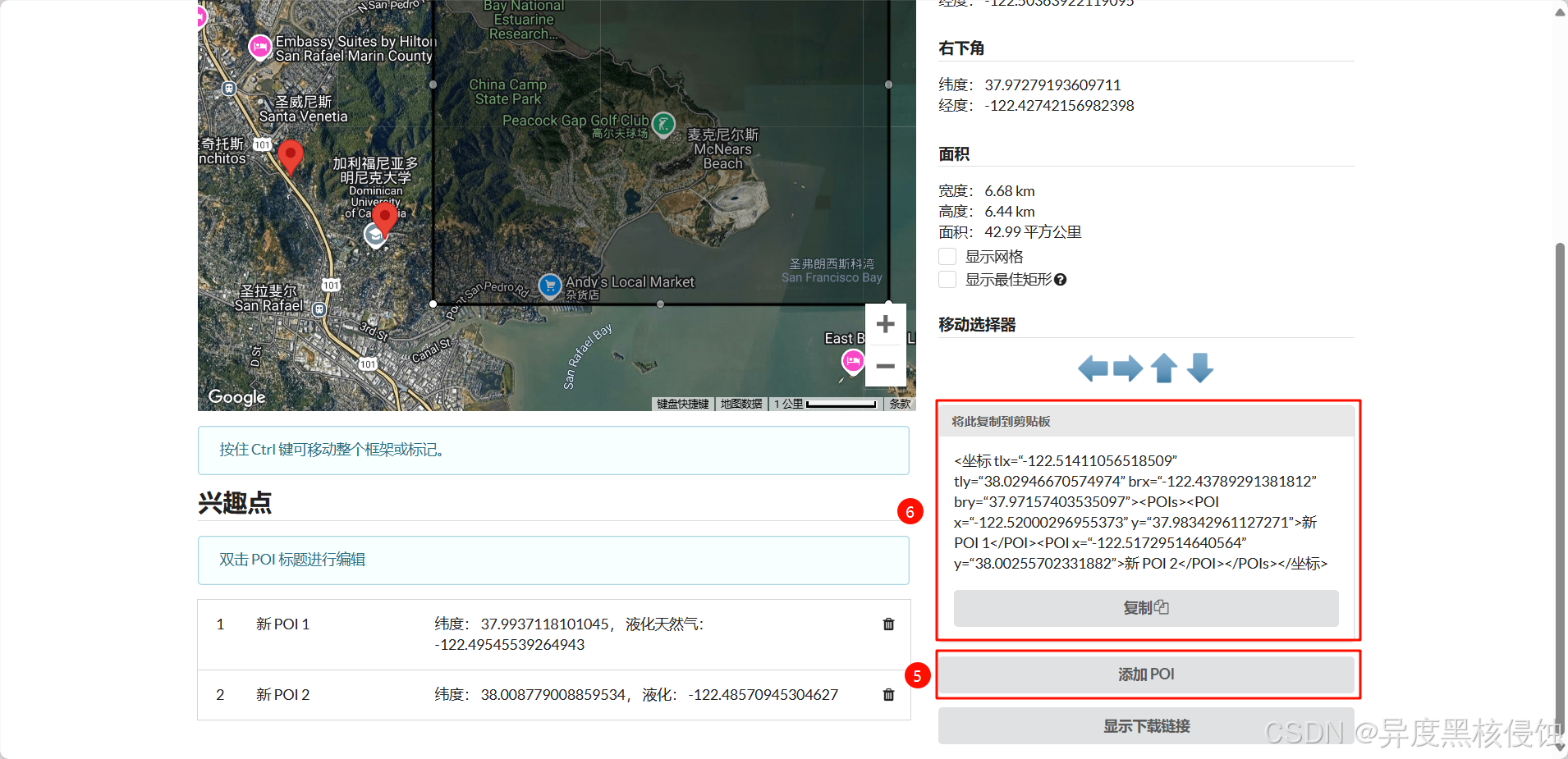

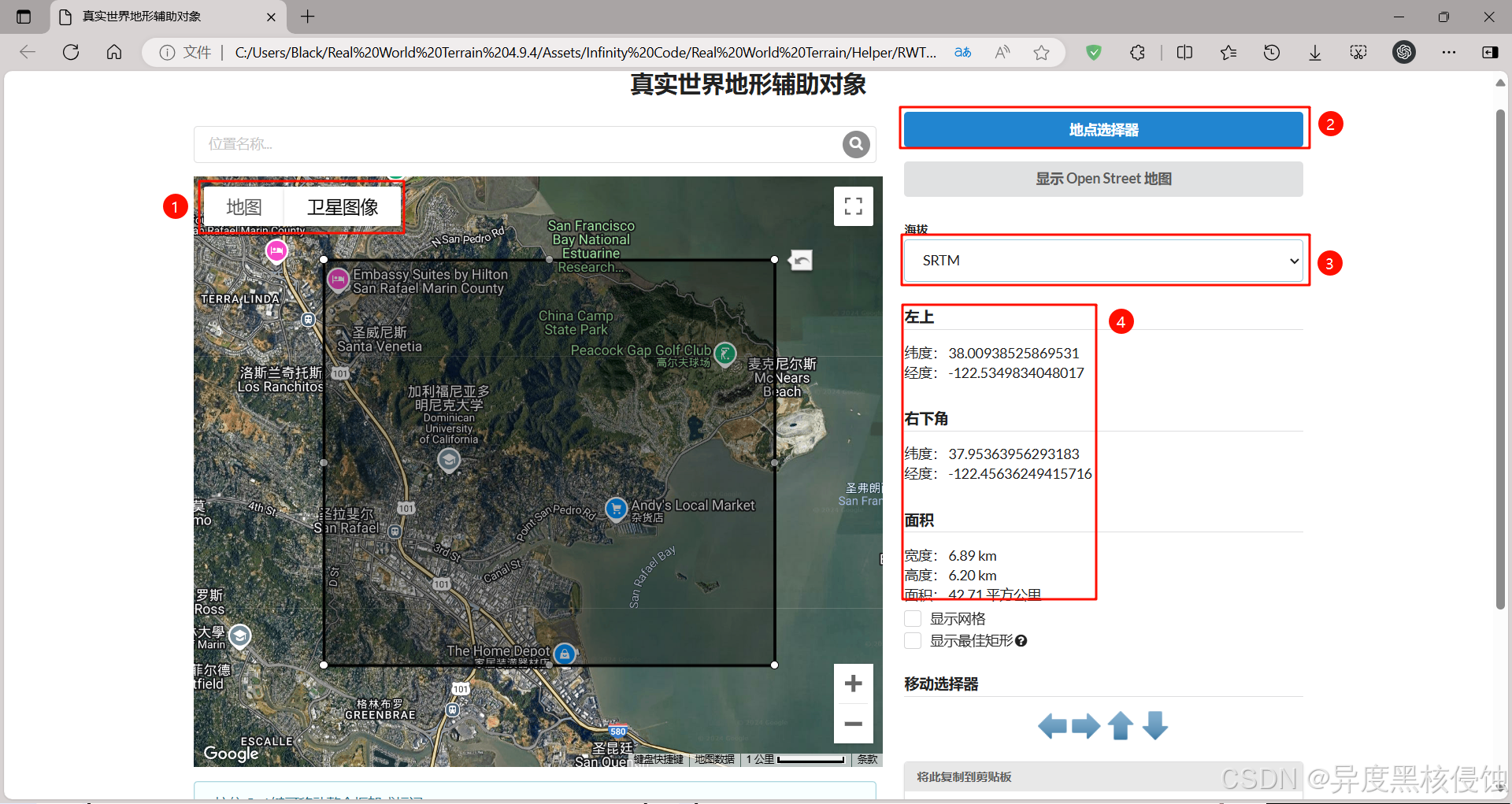

插件提供了一个重要的地图选点工具——Real World Terrain Helper，基于这个地图选点工具，用户可以快速筛选要下载的地图区域。在插件控件面板点击【Run the helper】调出地图选点工具界面。
①卫星数据显示模式：卫星影像图/街道图/地形图；
②地图选点：点击调出区域选框，可以拖动节点来调整区域大小，鼠标左键拖曳地图，ctrl+鼠标左键拖曳区域选框；
③高程数据源切换：SRTM、SRTM30、Bing Maps、MapBox；
④框选区域左上与右下的经纬度坐标，通过两点确定区域；
⑤添加POI点至地图，ctrl+鼠标左键拖动POI点；
⑥复制框选区域经纬度坐标，支持一键粘贴至Unity编辑器。
在插件控件面板点击【Insert the coodinates from the cliboard】，可以将地图选点区内复制的区域经纬度坐标进行粘贴。

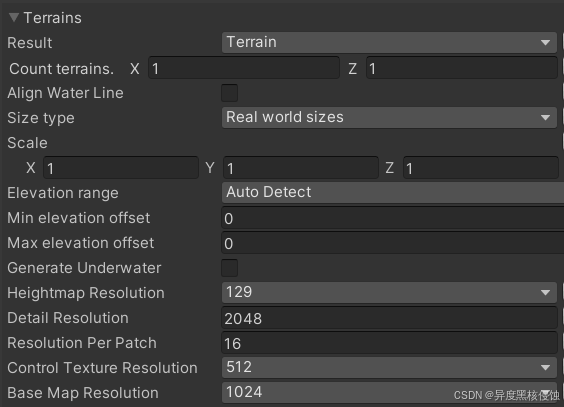

3.2 地形控件Terrains
Result（结果类型）：正在创建的对象的类型，包括以下四种:
·Terrain标准 Unity 地形（创建对象后，可以使用Unity地形工具来处理地形）；
· 网格Mesh；
·Gaia Stamp（另一经典Unity地形插件Gaia支持的地形格式）；
·RAW文件。
-
Count terrains： 按经度和纬度划分的新terrain的数量； -
Align Water Line：如果禁用，则地形在最小高程处的 Y 轴将为零，如果启用，则terrain在海平面上的Y轴为零（零高程）； -
Size type：确定创建的地形大小：
·Real world sizes实际大小： 宽度等于上纬线和下纬线长度的平均值，高度等于子午线的长度，推荐；
·Mercator sizes墨卡托大小： 一度纬度和经度的大小是固定的；
·Fixed size固定大小： 每个地形或网格将具有固定的指定大小。 -
Scale： 新区域的缩放因子； -
Elevation range最大标高： 新区域的最大高度；
·Auto Detect自动检测 - 自动确定最大高度，推荐；
·Fixed Value固定值；
·Real World Value真实世界值 - 最大高度为 15,000 米。 -
GenerateUnderwater：勾选后，Max underwater depth为当高度贴图没有值时使用的值，通常是大海、海洋、湖泊，使用绝对深度，例如-30； -
Height Map Resolution高度贴图分辨率： 地形高度贴图的像素分辨率，分辨率越高，生成的地形高度越精准； -
Detail Resolution细节分辨率 ：可用于将细节放置到Terrain瓦片上的单元格数，将此值平方以生成单元格网格，分辨率越高，地形细节越高，表现效果越好； -
Resolution Per Patch单个补丁（网格）中的单元数：该值的平方形成单元格网格，并且必须是细节分辨率的除数； -
Base Map Resolution底图分辨率：当从大于 Basemap Distance （底图距离） 的距离查看地形时，要在地形上使用的复合纹理的分辨率，实际上就是远看时最高层级影像未加载时图像的模糊程度，分辨率越高，远景图像越清晰。

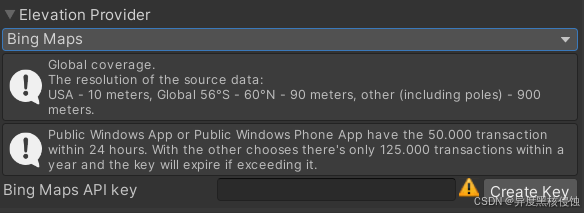

3.3 数据源控件Elevation Provider
- SRTM：无需API key即可使用；
- SRTM 30：需要
earthdata.nasa.gov的登录名/密码； - 必应地图： 需要的 Bing 地图
API密钥； - MapBox： 需要
Mapbox API密钥（公共令牌）。
注：这些平台貌似无法提供国内高程数据，部分数据下载需要科学上网。 - 精度：
·ArcGIS 分辨率每像素最高 10 米；
·Bing Maps 分辨率每像素最高 10 米；
·Mapbox未知；
·SRTM v4.1 分辨率每像素最高 90 米；
·SRTM30 分辨率每像素最高 30 米。

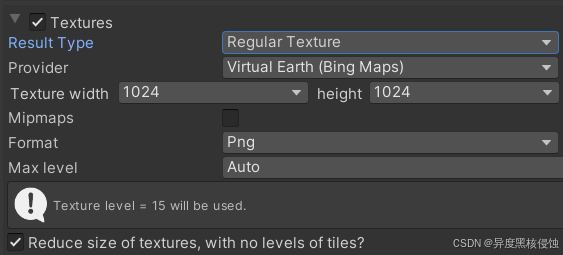

3.4 材质控件Texture
注意：若不勾选材质控件，生成的地形将是白模。
-
Result Type：纹理结果的类型：
·Regular Texture：将为每个地形生成一个纹理，并将其设置为第一个地形图层。
·Huge Texture：将为每个地形生成一个巨大的纹理（最大 26624x26624 像素），为了显示，将创建Huge Texture材质并将其设置为地形材质，（重要说明：使用Huge Texture时，不能使用Terrain Layers）。
·Terrain Layers：地形图层将根据Mapbox中的矢量瓦片数据生成，可以灵活配置每个层和标签的生成规则。 -
材质分辨率：
分辨率越大，贴图越清晰； -
Provider：将要下载的 texture 的源，来自不同提供商的纹理在质量、最大细节和使用条件方面各不相同； -
Fromat：贴图的格式； -
Max level：贴图纹理的卫星影像层级，层级越高，贴图越精密，清晰。
四、操作示例

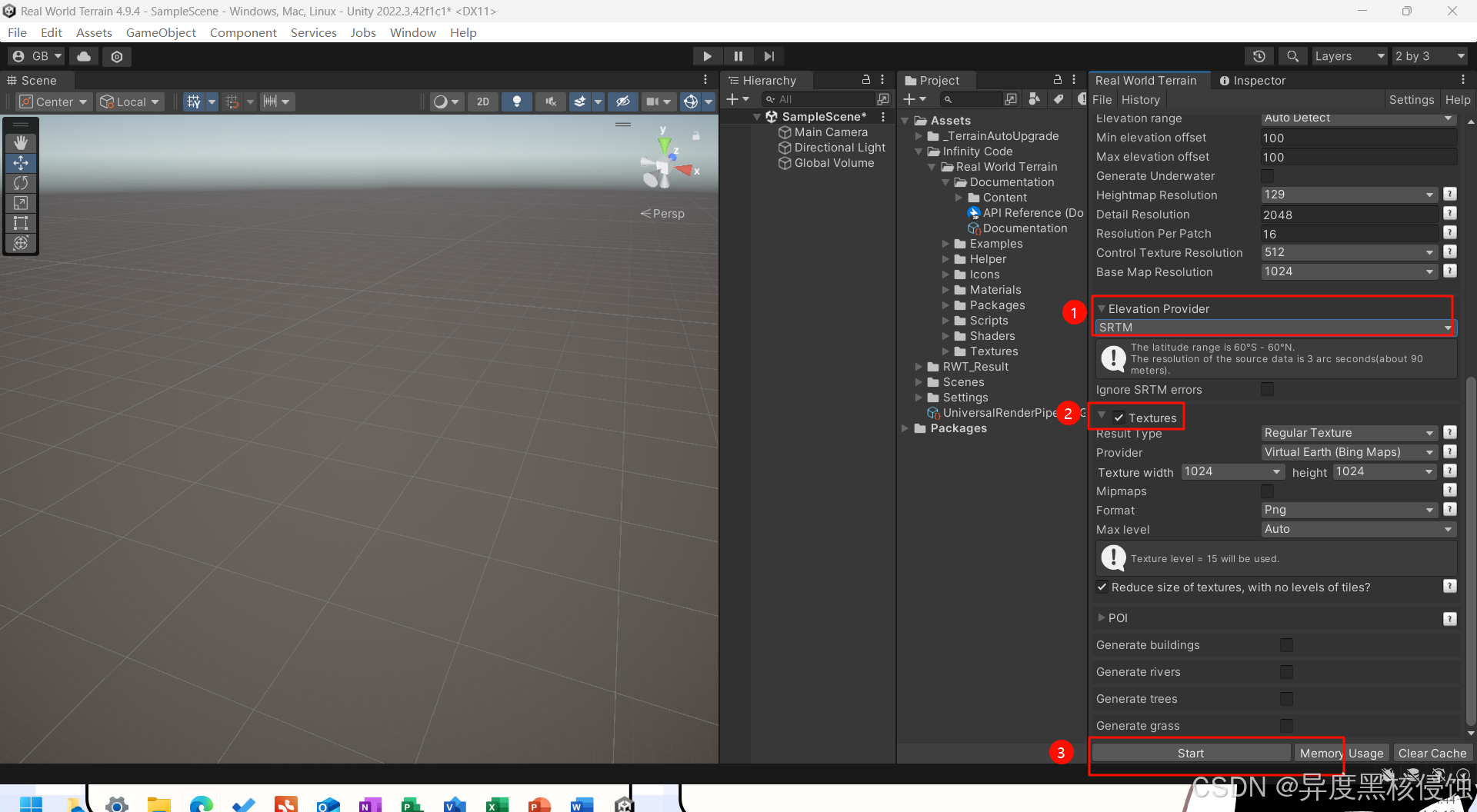

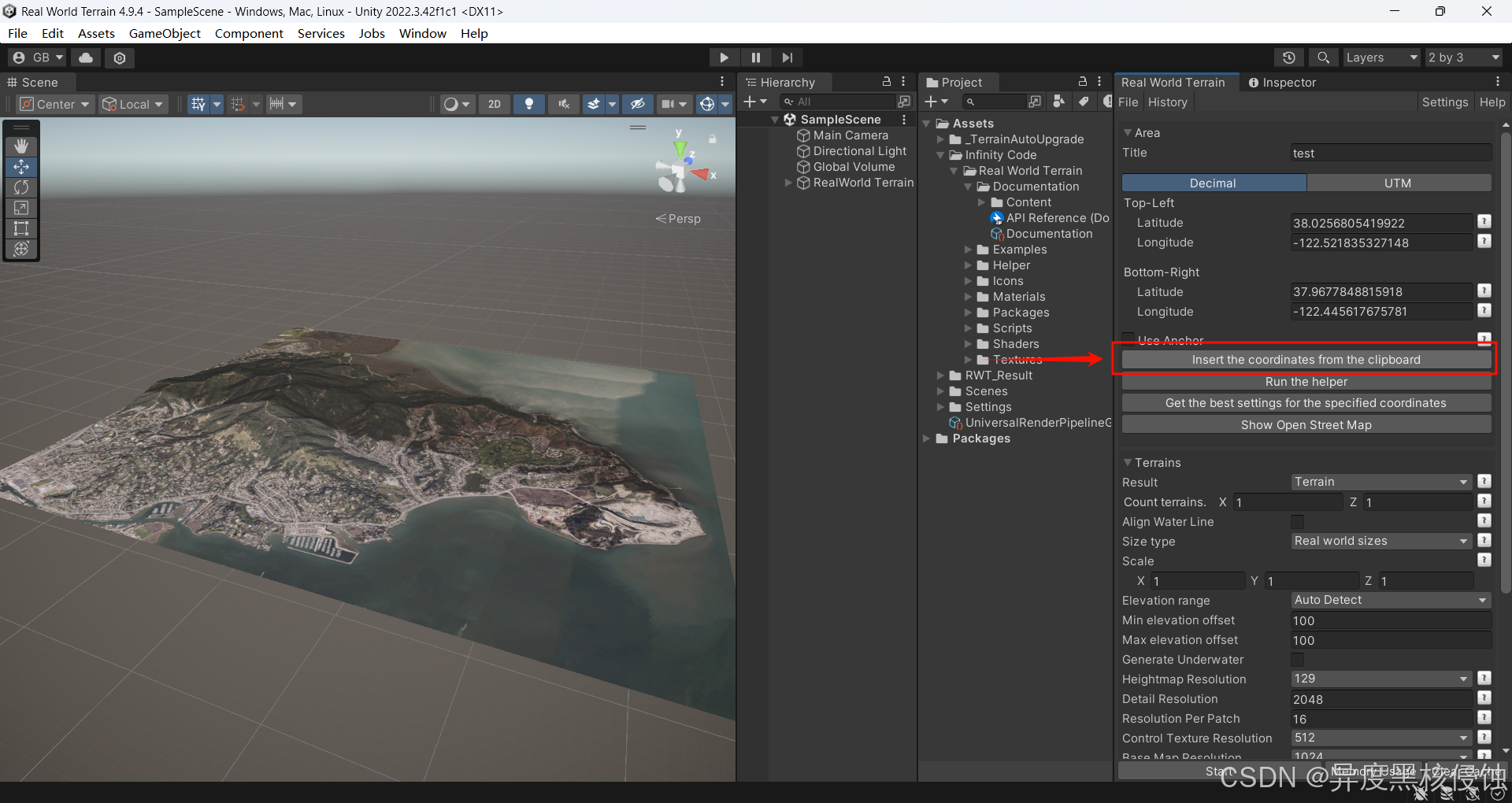

使用地图选点工具——Real World Terrain Helper选择区域，复制经纬度坐标点，点击【Insert the coodinates from the cliboard】粘贴经纬度坐标至编辑器，高程数据源【Elevation】选择【SRTM】（SRTM无需申请API key就能调用），勾选【Textures】（不勾选生成的地形不带贴图和材质），其余配置全部默认，点击【Start】生成地形数据。

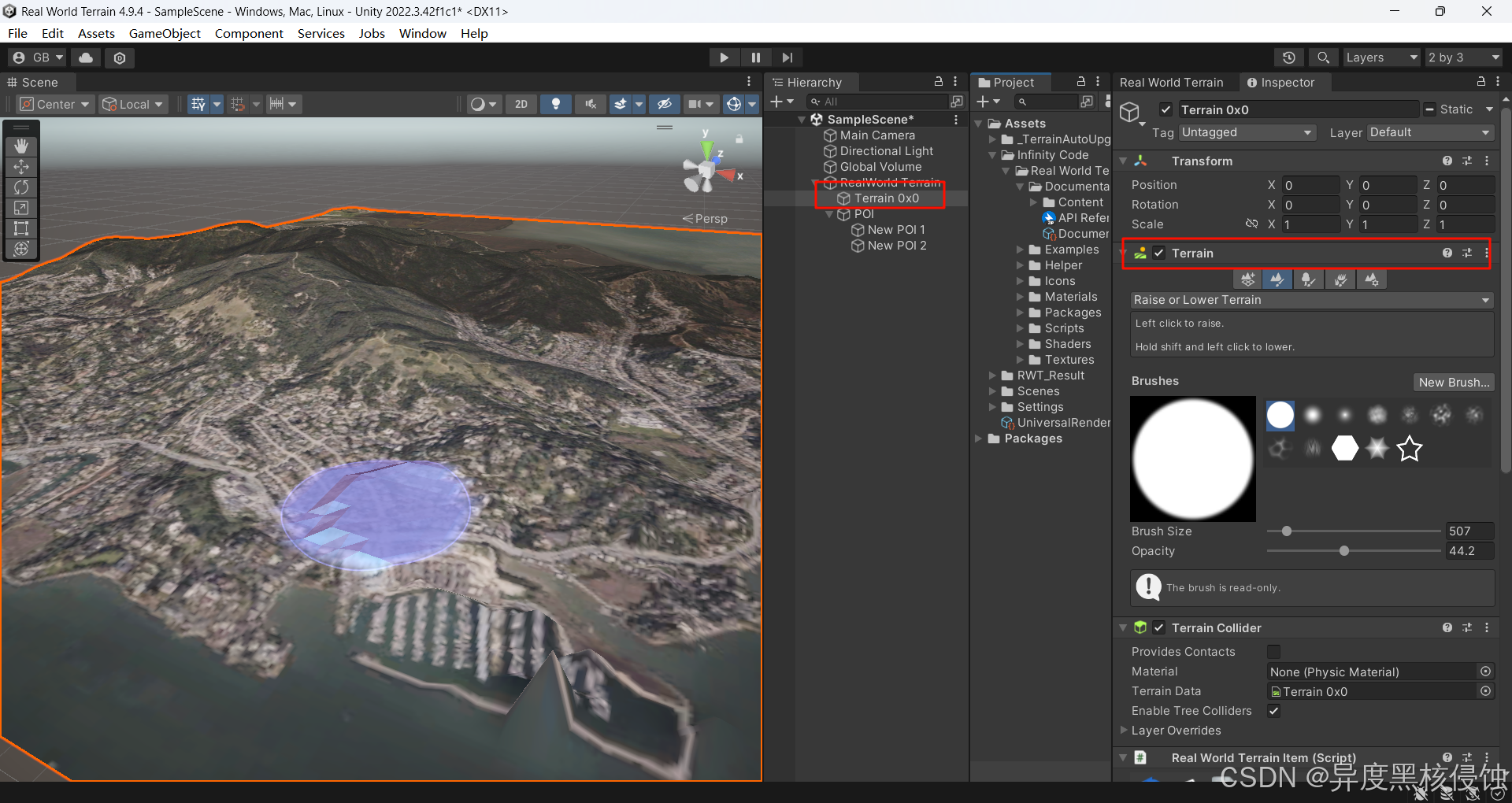

生成的地形文件为Unity标准地形文件，可以通过【Inspector】-【Terrain】面板进行地形调整。

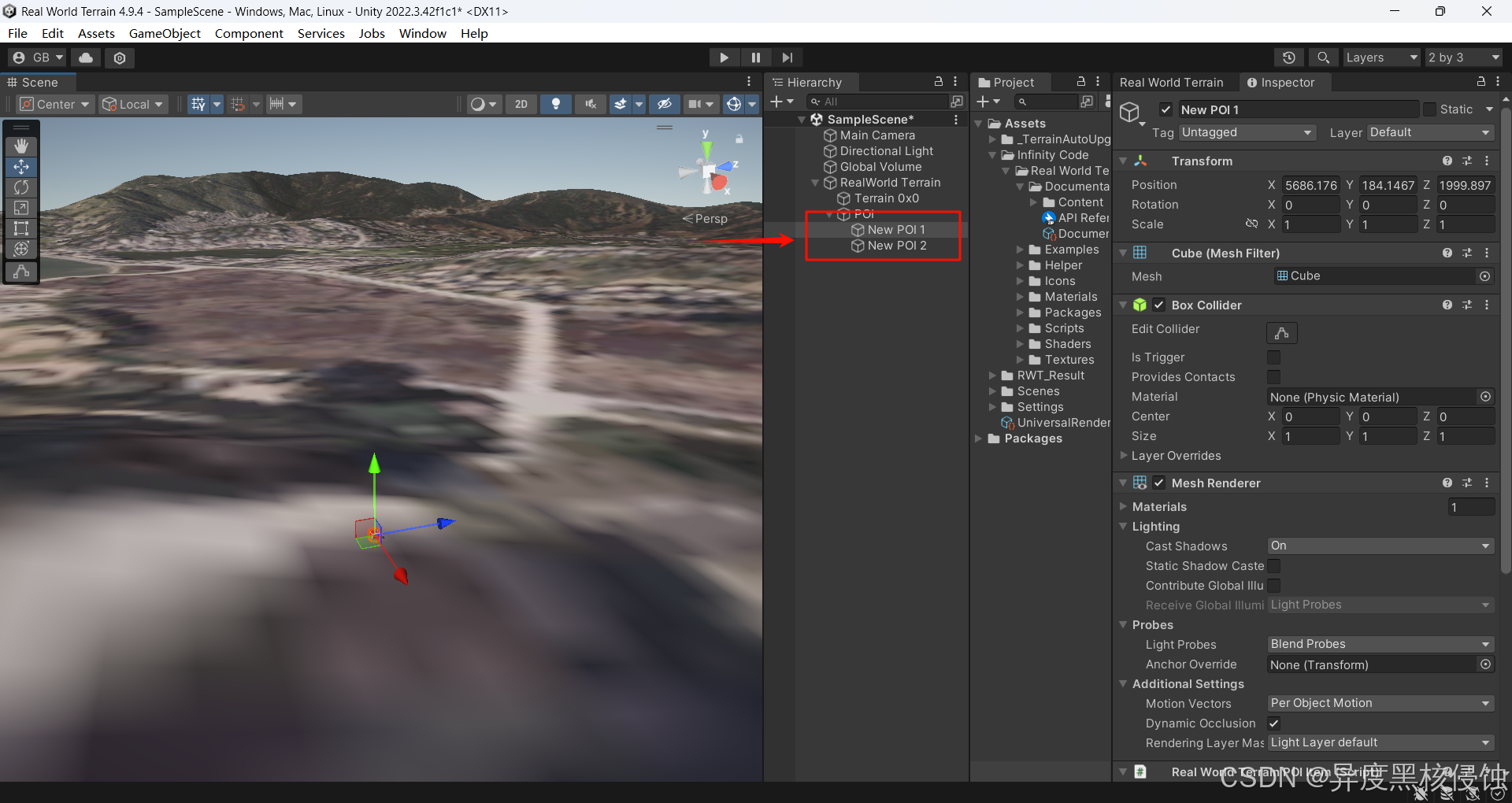

地图选点工具中设置的POI点在Unity编辑器内表现为一个方形Cube，可以用于目标点定位。
OVER
