简介：TS流是一种在数字电视广播和视频流媒体传输中广泛使用的数据包格式，具有强大的抗错误能力。H.264视频编码标准以其高效性和高画质受到青睐。将H.264编码的视频文件封装成TS流格式是一个涉及复用、打包等多步骤的技术过程。本文将详细介绍这一过程，并指导如何使用工具如FFmpeg和VLC media player来实现这一转换，同时还将探讨其在卫星电视、有线电视和互联网流媒体服务等应用场景中的重要性。 TS流

1. TSMux TS流文件封装概述

TS流文件封装，也称为传输流封装，是广播和流媒体传输中常用的一种格式。这种技术的出现极大地提高了数字电视广播的质量和效率，同时也在互联网视频流的传播中发挥了重要作用。

TS流文件封装的主要任务是将音视频数据和一些辅助信息打包成TS包，再将这些TS包按特定方式组合成TS流。TS流可以包含多套节目信息，每个节目都有一个独立的PID（包识别码），方便用户根据需要接收特定的节目内容。

在本章中，我们将重点介绍TS流封装的基本概念和原理，为后续深入探讨TS流格式、视频编码标准及封装技术做好铺垫。了解TS流封装的基础知识，将有助于IT专业人员更好地管理和优化媒体数据的传输和处理流程。

2. TS流格式与视频编码标准

2.1 TS流格式介绍

2.1.1 TS流的基本概念

传输流（Transport Stream，简称TS流）是一种标准的数据封装格式，用于在数字电视广播系统中传输音频、视频、数据等多种信息流。TS流格式的提出是为了满足在不稳定的传输条件下进行高效、可靠的数据传输。TS流特别适用于广播环境，其中一个显著的特点是在传输过程中可以加入纠错码，以提高抗干扰能力。

2.1.2 TS流的组成与特点

TS流由一系列固定长度（188字节）的TS包组成，每个TS包可以携带不同类型的数据，如视频数据、音频数据、辅助数据和节目特定信息（PSI/SI）。TS流的特点包括：

同步性 ：每个TS包的开始都是同步字节，用于识别和同步。
高效性 ：TS流设计中包含了高效的时钟恢复机制，即使在丢包的情况下，也能保持数据同步。
灵活性 ：TS流允许同时传输多个节目，支持多路复用（Multiplexing）功能。
适应性 ：TS流能够适应不同网络状况，包括在错误率较高时的传输。

2.2 H.264视频编码标准

2.2.1 H.264编码技术的发展

H.264编码技术，也称为MPEG-4 AVC（Advanced Video Coding），是一种广泛使用的视频压缩标准。由国际电信联盟（ITU-T）和国际标准化组织（ISO）共同开发。H.264技术比早期的MPEG-2等标准提供了更高的压缩效率，因此它已成为视频传输的主流编码格式之一。H.264压缩效率的提升来源于多种高级编码工具和技术，如多参考帧预测、变块大小运动补偿、整数变换以及上下文自适应的二进制算术编码等。

2.2.2 H.264编码在TS流中的应用

在TS流中，H.264编码技术通常与音频编码技术如AAC（Advanced Audio Coding）结合，形成一个更加高效的数据封装。为了适应不同带宽条件，H.264支持多种分辨率和比特率的视频流，这使得它在数字电视广播和互联网流媒体传输中特别受欢迎。H.264编码后的视频数据通过封装成为TS包，再被组织成TS流，提供给广播或互联网用户。

. . . H.264编码流与TS流的结合

H.264编码的视频流需要通过特定的方式来适配TS流格式的要求。这涉及到视频编码数据的分片、打包，以及在TS流中与音频和数据流的同步传输。在TS流中，一个视频流可以由一个或多个TS包承载，同样，一个音频流也可以由多个TS包承载。PSI/SI信息则用于描述TS流中的各个组成部分，以便解码设备能够正确地解析、同步和解码各个流。

. . . H.264在TS流中的打包结构

H.264编码的视频数据需要在打包到TS流之前进行适当的封装。一般而言，H.264的NAL（Network Abstraction Layer）单元是TS流中承载H.264数据的基本单元。一个NAL单元包含了一个RTP包头、一个H.264的NAL头以及实际的H.264压缩数据。在TS流中，NAL单元会被进一步分割成若干段，然后插入到TS包的有效载荷中。这样，接收端的解码器可以按照TS流的格式和PSI/SI信息来重构原始的H.264视频流。

. . . 代码块示例

以下是一个简单的示例代码，演示如何使用FFmpeg工具将H.264视频文件封装成TS流：

ffmpeg -i input.mp4 -c:v libx264 -c:a aac -f mpegts output.ts

代码解释

-i input.mp4 ：指定输入文件为 input.mp4 。
-c:v libx264 ：使用libx264库来编码视频流，即使用H.264编码。
-c:a aac ：使用AAC编码来编码音频流。
-f mpegts ：指定输出格式为MPEG-TS，即传输流格式。
output.ts ：指定输出文件名为 output.ts 。

通过上述命令，FFmpeg会读取输入文件，使用H.264对视频进行编码，AAC对音频进行编码，然后将编码后的音视频数据封装成TS流格式输出到 output.ts 文件中。

. . . 参数说明

在使用FFmpeg进行音视频封装时，常常需要对编码参数进行调整以满足特定的应用场景：

视频编码参数 ：
-b:v <比特率> ：设置视频流的比特率。
-s <分辨率> ：设置视频的分辨率。
-g <关键帧间隔> ：设置关键帧（I帧）的间隔。
音频编码参数 ：
-b:a <比特率> ：设置音频流的比特率。
-ac <声道数> ：设置音频的声道数。
TS流封装参数 ：
-muxrate <速率> ：设置TS流的传输速率。
-pes_size <大小> ：设置PES包的最大大小。

. . . 逻辑分析

上述命令的执行过程遵循了视频封装的一般逻辑：

读取输入文件 ：FFmpeg从指定的文件读取原始的音视频数据。
编码处理 ：对音视频数据分别进行编码。视频数据被编码为H.264格式，音频数据被编码为AAC格式。
数据封装 ：将编码后的数据按照MPEG-TS的格式规则进行封装。视频数据被分割成多个NAL单元，然后每个单元被封装到TS包中。
输出：最终生成的TS流文件被保存为 output.ts 。

. . . 本章节总结

在这一节中，我们介绍了TS流的基本概念和组成特点，并且详细分析了H.264视频编码标准在TS流中的应用。H.264由于其高效的压缩能力和广泛的兼容性，成为了TS流中承载视频数据的首选编码技术。通过FFmpeg工具的使用示例和相关参数说明，我们展现了如何将H.264编码的视频文件封装为TS流格式，以适应各种传输和播放需求。

3. TS流封装技术解析

3.1 TS流封装过程详解

3.1.1 封装前的准备工作

在开始封装TS流之前，需要了解相关的基础知识和准备必要工具。TS流（Transport Stream）是一种用于数字电视广播的流媒体传输格式。它被设计用于在易受干扰的环境中传输数据，比如地面广播和卫星电视。封装TS流的过程需要我们对视频数据进行打包，形成固定大小的数据块，并加上适当的头部信息。

准备工作包括以下步骤：

了解TS流基础 ：熟悉TS流的基本概念，包括其分组结构、同步机制、错误检测与纠正等。
收集必要的工具和库 ：常用工具有FFmpeg、Elecard StreamEye等。此外，可使用如libavcodec、libavformat这类的库来编程实现TS流的封装。
配置开发环境 ：如果是编程方式，需要配置相应的开发环境和必要的库文件。
测试素材准备 ：准备需要封装的视频和音频素材，确保它们的格式和编码标准符合TS流的要求。

3.1.2 封装过程的步骤与要求

封装TS流的过程包含将视频和音频元素以及可能的字幕数据打包成固定长度的数据包，然后将这些数据包组成TS流。以下是详细步骤：

视频和音频编码转换 ：将原始视频和音频素材编码转换成MPEG-2编码格式，因为这是TS流的标准编码格式之一。
打包：将编码后的视频和音频数据以及必要的附加数据（如PCR、PAT、PMT等信息）打包到TS包中。
同步和时间戳处理 ：在TS包中插入适当的时间戳，确保数据流在播放时的时间同步。
生成TS流文件 ：将打包完成的TS包按顺序写入到TS流文件中。

下面是使用FFmpeg工具进行TS流封装的一个简单示例：

ffmpeg -i input_video.mp4 -vcodec mpeg2video -acodec mp2 -f mpegts output.ts

代码逻辑分析 ：

-i input_video.mp4 指定输入文件，此处为一个MP4格式的视频文件。
-vcodec mpeg2video 指定视频编码为MPEG-2，这是TS流中常用的视频编码格式。
-acodec mp2 指定音频编码为MP2格式。
-f mpegts 指定输出格式为MPEG TS。
output.ts 指定输出文件名。

此命令会将输入的MP4视频文件转换为TS流格式，并输出为 output.ts 文件。

3.2 NAL单元结构与作用

3.2.1 NAL单元的定义与组成

在网络抽象层单元（NAL，Network Abstraction Layer Unit）是H.264视频编码标准中特有的结构，它用于封装压缩编码后的视频数据。每个NAL单元包含了编码后的视频数据和相关的控制信息。

NAL单元主要分为两类：

VCL NAL单元 ：包含实际的视频编码数据（帧内编码和帧间编码）。
非VCL NAL单元 ：包含序列参数集（SPS）、图像参数集（PPS）等信息，这些信息对于解码器重建视频帧是必不可少的。

3.2.2 NAL单元在TS流中的功能

在TS流中，NAL单元扮演着至关重要的角色：

封装视频数据 ：视频数据被封装在NAL单元中，并进一步被封装在TS包中。
同步信息 ：NAL单元提供了时间戳和帧类型（I、P、B帧）等信息，有助于流媒体传输中的同步。
错误恢复 ：在TS流的传输中，NAL单元可以利用其结构特点来支持错误恢复功能，比如通过适当的头信息和同步标记来识别和处理损坏的数据。

3.3 TS包结构与特点

3.3.1 TS包的构建与格式

TS包的构建基于固定长度的数据块。一个TS包的大小为188字节，其中包含184字节的数据和4字节的头部信息。TS包的头部用于存储同步字节、PID（包标识符）、错误指示器、负荷单元指示符和连续性计数器等信息。

TS包的构建过程包含以下几个方面：

数据封装 ：将视频和音频数据封装到TS包的负荷部分。
头信息 ：按照TS标准添加相应的头部信息，确保数据包可以在传输过程中被正确识别和解析。

3.3.2 TS包在流媒体传输中的重要性

TS包是TS流传输的基础单位，它在流媒体传输中扮演着如下重要角色：

传输的可靠性 ：TS包中包含的错误检测信息有助于发现数据传输中的错误。
流同步 ：通过TS包头部的同步字节，接收端可以快速识别TS包的开始，实现流的同步。
多路复用 ：TS包的PID（包标识符）支持在同一传输流中携带多个不同的节目流（如不同的视频、音频和数据流），实现高效复用。

在本章节的介绍中，我们详细探讨了TS流封装技术的各个环节，从准备工作到封装过程、NAL单元的作用、以及TS包的构建与特点。通过深入解析这些技术点，我们可以更好地理解TS流封装的复杂性及其在流媒体传输中的关键作用。在下一章节中，我们将进一步探讨TS流复用与打包技术实践，以及常用封装工具的应用。

4. TS流复用与打包技术实践

4.1 复用与打包技术

4.1.1 复用过程的原理与实现

复用技术是将不同的视频、音频和其他数据流组合成一个单一的TS流的过程，这种机制在数字电视广播中尤为常见。复用过程需要遵循一定的协议标准，比如MPEG-2系统层标准，以确保数据包可以被接收端正确解析。

在复用过程中，通常需要完成以下几个步骤：

节目映射表（PMT）创建 ：PMT包含了关于TS流中各个不同服务的信息，例如视频流、音频流、相关联的数据流等。每种服务类型都会被分配一个唯一的PID（包标识符）。
数据流打标签 ：每个服务的数据流会根据PMT中的信息被分配正确的PID，并打上标签，这样复用器就可以识别并正确处理每种类型的数据流。
数据流合并 ：将打标签后的数据流按照一定的时序和格式合并到一起，形成单一的TS流。
传输和缓冲区管理 ：确保合并的数据流符合网络传输的要求，包括缓冲区大小和延迟等。

复用的实现可以手动编码，也可以使用专业工具如FFmpeg来完成。以FFmpeg为例，复用过程可以通过简单的命令行操作实现，例如：

ffmpeg -i input_video.mp4 -i input_audio.mp3 -map 0:v:0 -map 1:a:0 -c:v copy -c:a copy -f mpegts output.ts

该命令将输入的视频文件和音频文件进行复用，输出为TS流格式。

4.1.2 打包过程的技术要点

打包过程主要是将编码后的视频和音频数据转换为TS包的形式，并把它们送入传输流中。在打包过程中，有几点技术要点需要注意：

PID分配 ：每个TS包都需要有PID，视频、音频、字幕等不同内容的数据包会被分配不同的PID值。
同步机制 ：确保视频和音频数据包的同步，通常视频和音频数据包通过时间戳来同步。

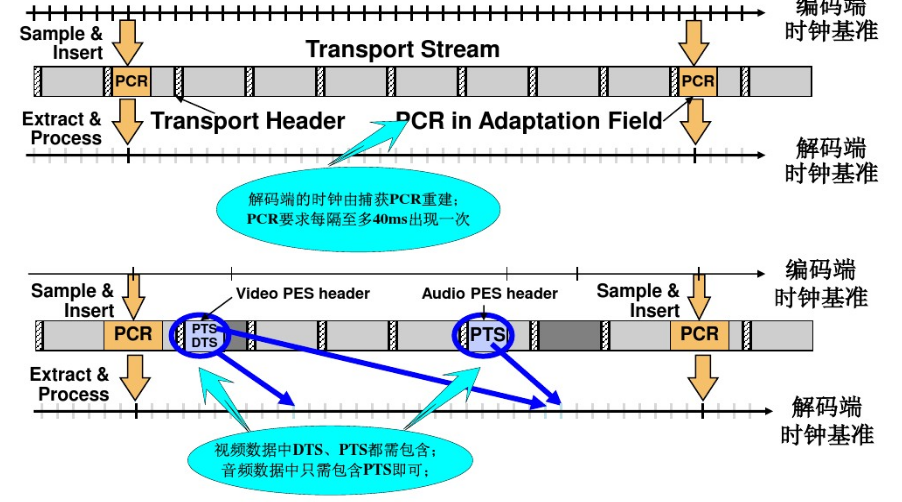

PCR插入 ：在TS包中插入节目时钟参考（PCR），用于接收端的同步和时钟恢复。
数据完整性保护 ：通过CRC校验码来检测TS包在传输过程中是否出现错误。

打包过程的实现同样可以使用FFmpeg等工具完成。以FFmpeg为例，打包过程通常是复用过程的一部分，上述命令实际上也完成了打包过程。

4.2 常用封装工具应用

4.2.1 FFmpeg工具的使用与配置

FFmpeg是一个非常流行的开源多媒体框架，它提供了一系列的命令行工具用于处理视频和音频文件。FFmpeg能够执行包括解码、编码、转码、复用、解复用等在内的多种操作。对于TS流封装，FFmpeg提供了灵活的参数配置选项来满足不同的需求。

使用FFmpeg进行TS流封装的基本步骤如下：

安装FFmpeg ：首先需要在系统上安装FFmpeg。可以到其官方网站下载对应的版本进行安装。
了解基本命令 ：学习并掌握FFmpeg的基本命令和参数，这包括输入输出格式指定（如-i参数指定输入文件，-f参数指定输出格式等）。
配置复用和打包参数 ：使用 -map 参数来指定输入流， -c 参数来指定编解码器， -f 参数指定输出为TS流。

下面是一个使用FFmpeg进行TS流封装的例子：

ffmpeg -i input.mp4 -map 0:v -map 0:a -c:v libx264 -c:a aac -b:v 1M -b:a 128k -bufsize 1835k -muxdelay 0 -f mpegts output.ts

这个命令指定了使用libx264编码器进行视频编码，使用aac编码器进行音频编码，视频和音频的比特率分别设置为1M和128k，输出格式设置为MPEG TS。

4.2.2 VLC工具的使用与配置

VLC是一款多平台的开源媒体播放器，同时它也提供了强大的媒体处理功能，包括视频流的复用和封装。VLC的用户界面相对友好，可以不需要编写复杂的命令来完成封装任务。

使用VLC进行TS流封装的基本步骤如下：

安装VLC ：在用户系统上安装VLC播放器。
打开VLC的媒体转换功能 ：通常在VLC的菜单栏中选择“媒体”->“转换/保存”，打开媒体转换界面。
设置源媒体文件 ：在媒体转换界面中，添加源视频文件。
配置转换选项 ：选择输出格式为MPEG TS，并进行必要的编码选项配置。
开始转换 ：设置好输出路径，点击“开始”按钮，VLC就会开始将源文件封装成TS流。

虽然VLC的界面操作比较简单直观，但它在自定义封装选项方面比FFmpeg要有限，对于复杂的封装任务可能不够灵活。

5. TS流文件封装的应用场景与展望

5.1 TS流应用场景

5.1.1 广播电视领域的应用

TS流在广播电视领域的应用广泛，它是数字电视传输系统中的核心技术。DVB（Digital Video Broadcasting）标准就是基于TS流。TS流文件封装技术使得视频信号能够在同一物理信道上传输多个电视节目，提高了频率资源的使用效率。在模拟转数字的过渡时期，TS流封装技术帮助广播电视运营商以较低成本完成技术升级。同时，TS流还支持诸如字幕、多语言音频等附加信息的传输，增强了电视节目的互动性和多样性。

5.1.2 网络视频流的传输应用

TS流文件封装技术在网络视频流传输中也扮演着重要角色。随着互联网的普及和流媒体技术的发展，TS流被广泛应用于网络视频点播、直播等场景。TS流能够将视频数据切割成较小的数据包，这些数据包能够有效地在网络中传输，并且易于被网络设备如路由器和交换机处理。同时，TS流支持内容的实时传输，如在在线直播中，TS流允许用户即使在网络延迟情况下也能接收到连续的视频信号，增强了用户的观看体验。

5.2 TS流封装技术的发展前景

5.2.1 当前技术趋势分析

当前，随着5G技术的发展和普及，TS流封装技术也面临着新的发展机遇和挑战。5G网络的高带宽和低延迟特性为TS流提供了更加高效的传输环境，使得TS流能够承载更多高质量的视频内容。同时，随着互联网视频内容的爆炸式增长，TS流封装技术也在不断演进，支持更高分辨率视频的编码和封装，如8K视频内容的传输。此外，针对多平台和多终端的适配性，TS流封装技术也在增加对流媒体协议如HTTP Live Streaming (HLS) 和 Dynamic Adaptive Streaming over HTTP (DASH) 的支持。

5.2.2 未来技术改进与创新方向

在未来，TS流封装技术可能会更多地关注在提高传输效率和降低编码延迟方面。这可能包括引入更加高效的编码算法，降低视频数据的冗余，进一步优化TS流的封装结构以减少传输开销。同时，人工智能技术的融入可能会使TS流封装技术更加智能化，例如通过机器学习优化视频流的适应性传输策略，以应对用户设备差异和网络环境的多变性。在内容分发网络（CDN）和边缘计算的辅助下，TS流封装技术有望实现更为迅速和可靠的内容传输，从而满足观众对高质量视频服务的日益增长需求。
