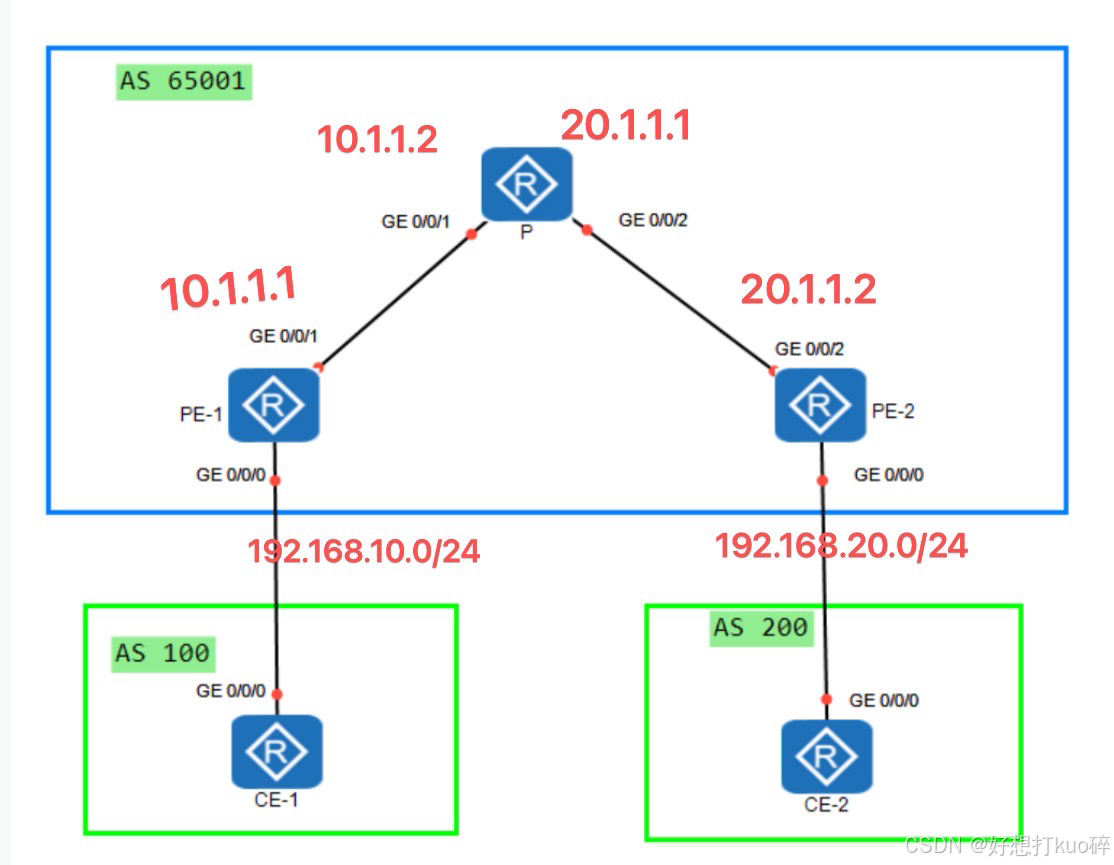

拓扑图：
配置思路
1、CE与PE之间建立EBGP邻居，其中CE使用最基本的EBGP即可，PE属于运营商设备，同时会接入多个私网站点，因此需要VPN-Instance(VRF)进行隔离；PE通过BGP的ipv4 vpn-instance（vrf）地址族建立邻居后，会从CE收到的IPv4路由加上RD值，成为96位的VPN-IPv4路由（或者叫做VPNv4路由）同时附加BGP的扩展团体属性RT；
2、PE、P设备之间使用IGP协议打通路由，互相学习到互联路由和环回接口路由；

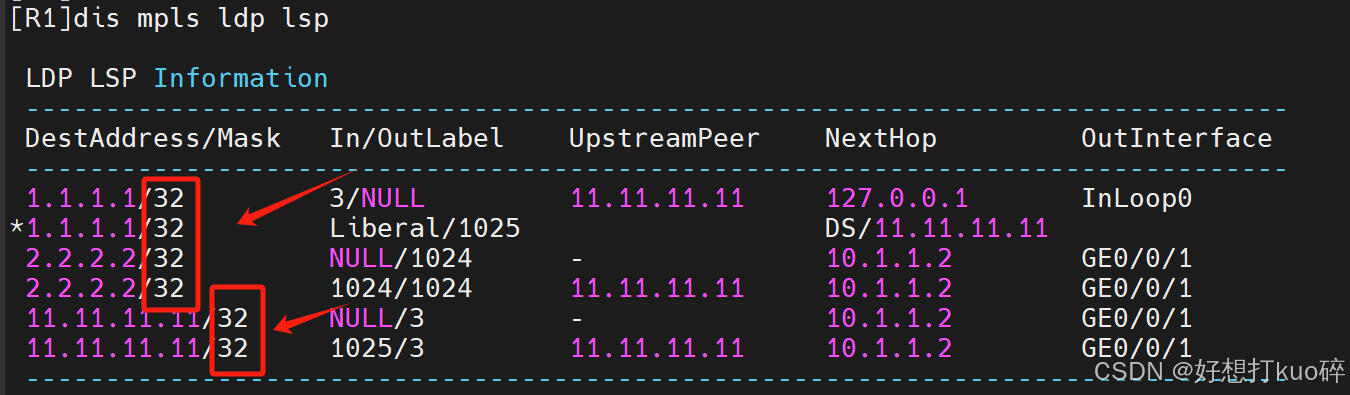

3、PE、P设备之间开启MPLS功能，可以使用LDP协议自动为32位的主机路由分配公网标签；（LDP默认只为32位主机路由分发标签）

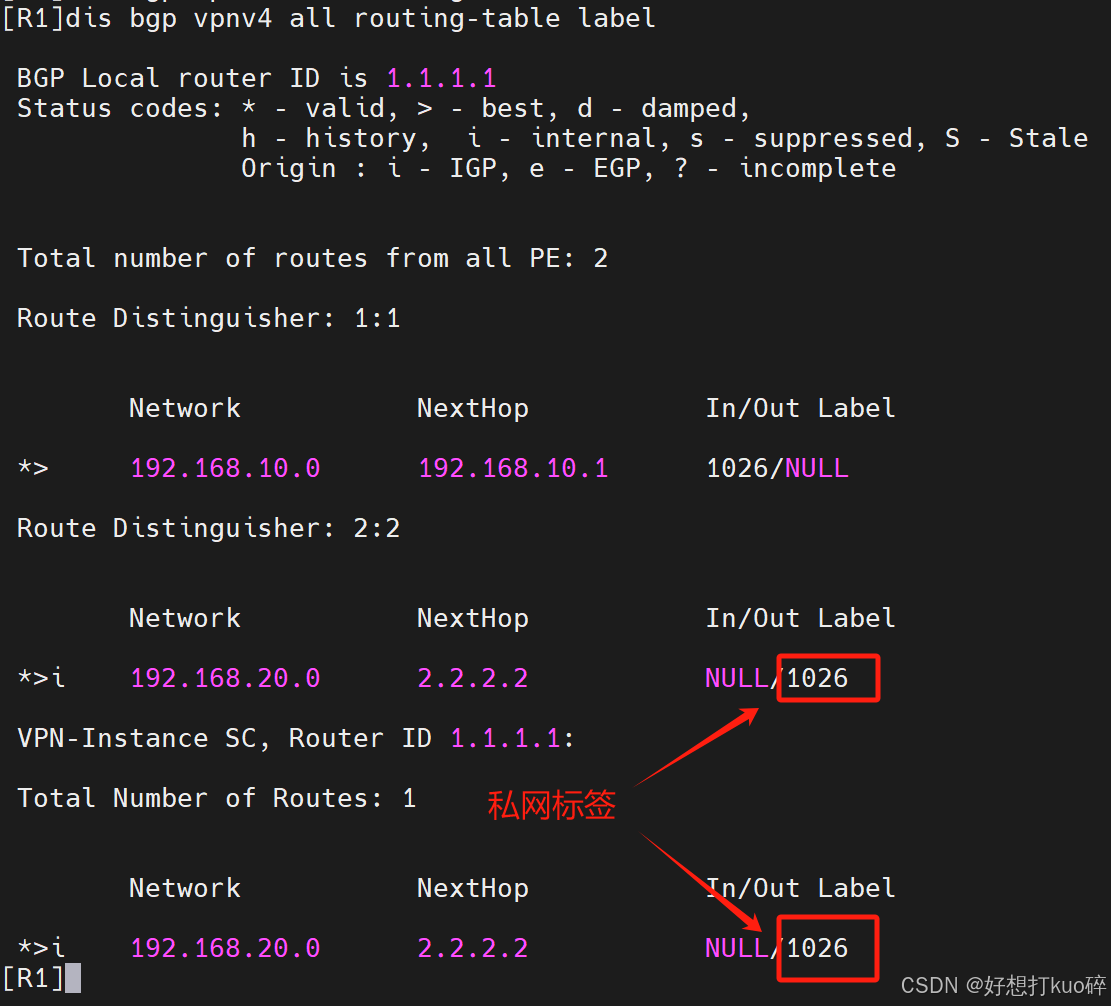

4、PE设备在开启BGP IPv4-Instance地址族和MPLS功能后，会为每个VPN-Instance分配一个私网标签来区分不同的VPN-Instance，保证后期传递来的数据能正确地导入对应的VPN-Instance中；同时PE会将该标签发送给BGP VPNv4邻居，用于对端PE传递数据时可以打入对应的私网标签；
5、无RR的情况下，PE之间直接建立BGP的VPNv4地址族邻居，将96位的VPN-IPv4路由携带RT属性中的Export值传递到对端PE设备，对端PE设备根据自身VPN-Instance中RT的Import值选择性的进行接收，接收后的路由去掉原有的RT属性和RD值，换为本端VPN-Instance中设置的RD值变为本端的VPN-IPv4路由并存储到对应VPN-Instance的路由表中；
在有RR的情况下（P设备）下，两端PE均与RR建立BGP VPNv4邻居，将96位的VPN-IPv4路由携带RT属性中的Export值传递到RR上，RR上可以在BGP VPNv4地址族中关闭通过RT值选择接收路由的策略，这样就接收所有VPN-IPv4路由，但此时的VPN-IPv4路由是不会转换为IPv4路由的，也就不会加入到路由表中（因为没有配置VPN-Instance），只能存在于BGP VPNv4的路由表中，也就无法使用这个路由与没有建立BGP VPNv4邻居的设备通信；当然，可以选择不关闭通过RT值选择接收路由的策略，但这就需要配置对应的VPN-Instance和RD值、RT属性等，并在BGP进程中开启IPv4 VPN-Instance xx地址簇才能正常接收和发送VPN-IPv4路由，此时的路由VPN-IPv4路由会去掉RT属性，改变原有的RD值并加入到相应的BGP VPN-Instance的路由表中。（注意：1、如果RR上的RT值不匹配未能接收到VPN-IPv4路由，那它也就不能发送路由给其他反射器客户端；2、即使RR开启VPN-Instance它在反射路由时携带的RT值依旧是客户端的RT值——反射器不改变路由的属性）；
反射器客户端根据自身VPN-Instance中RT的Import值选择性的进行接收，接收后的路由去掉原有的RT属性和RD值，换为本端VPN-Instance中设置的RD值变为本端的VPN-IPv4路由并存储到对应VPN-Instance的路由表中；
6、PE设备将路由发送给CE时，会将RD值和RT属性全部去掉，从96位的VPN-IPv4路由变为正常的32为IPv4路由；
路由打通后数据的通信过程：
1、CE1发送数据到PE1设备，PE1设备根据接口所对应的VPN-Intance查找对应的路由表；
2、PE1设备查找到对端CE2的路由与对应的私网标签后，将数据包的2-3层之间封装一层私网标签，下一跳地址为对端PE的环回接口，但2.2.2.2不是直连的下一跳，需要进行路由的下一跳迭代，因此需要将刚才封装的私网标签上再封装一层LDP协议分发的公网标签；（共两层标签）

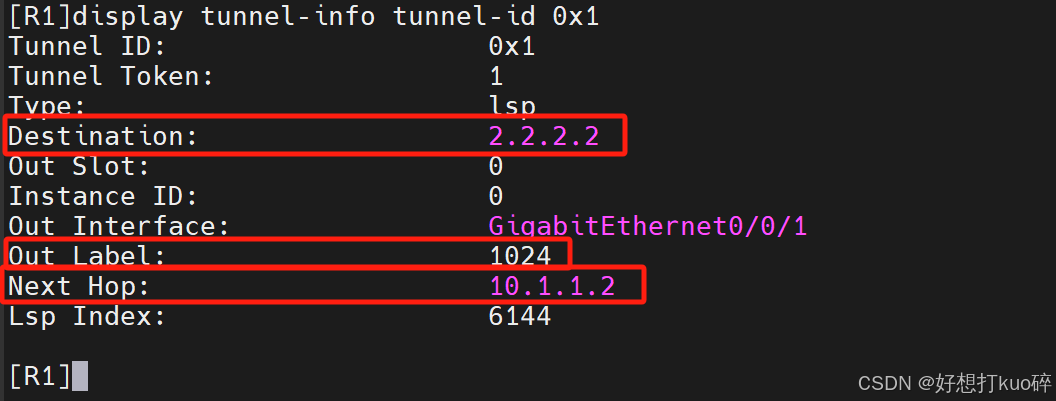

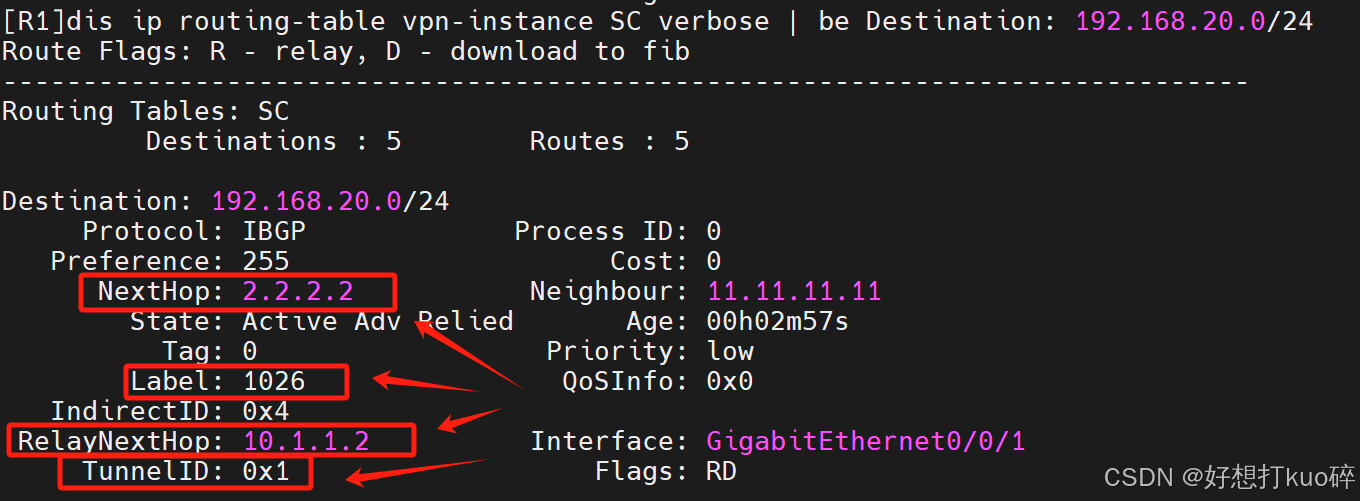

如下图：R1上vpn-Instance SC的路由表中192.168.20.0网段下一跳地址为PE2的换回接口2.2.2.2，但2.2.2.2不是直连下一跳，在vpn-Instance SC的fib表中可以看到自动迭代到了下一跳为10.1.1.2，且出标签为公网标签1024，而私网标签则是1026

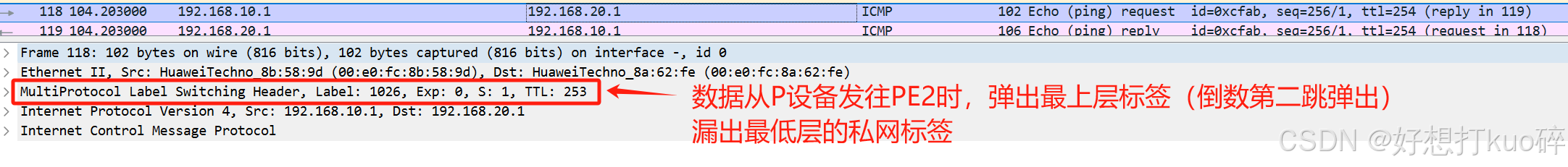

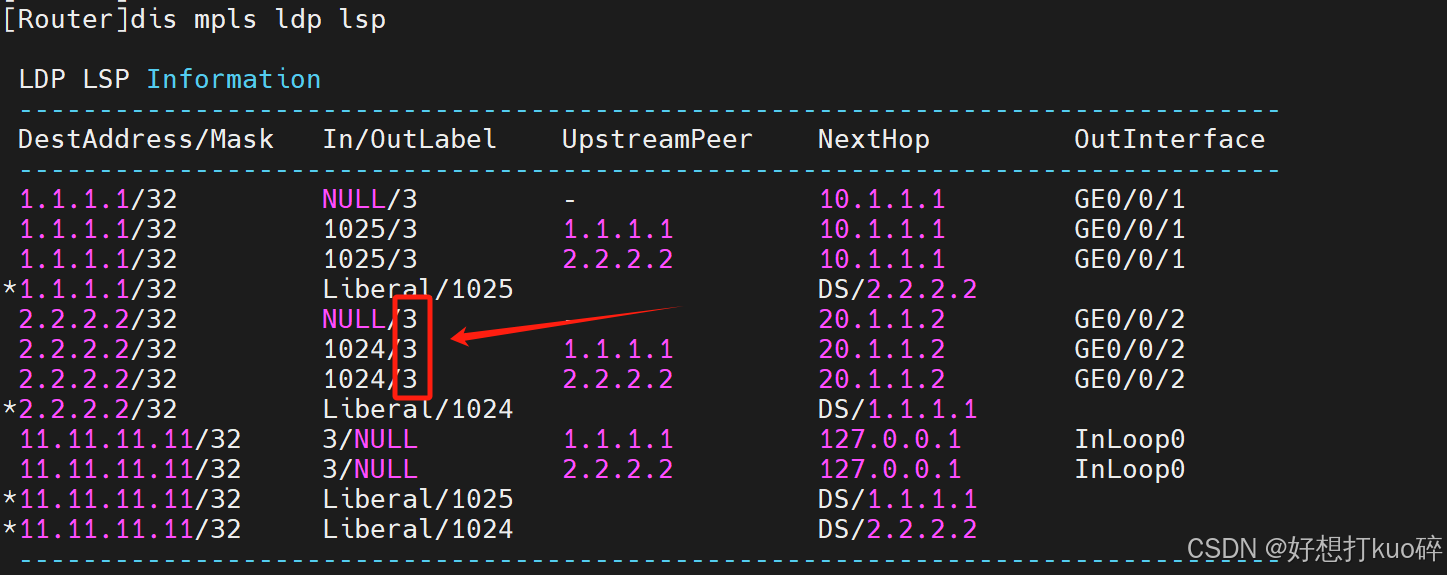

3、P设备收到PE1发往PE2的数据解封装后发现最上层的公网标签1024后，将数据包弹出公网标签（倒数第二跳弹出—出标签为3）并转发给PE2，底层的私网标签和目的IP不检查；
4、PE2设备收到数据后，根据数据包底层的私网标签将数据导入对应的VPN-Instance 中查表转发给CE2

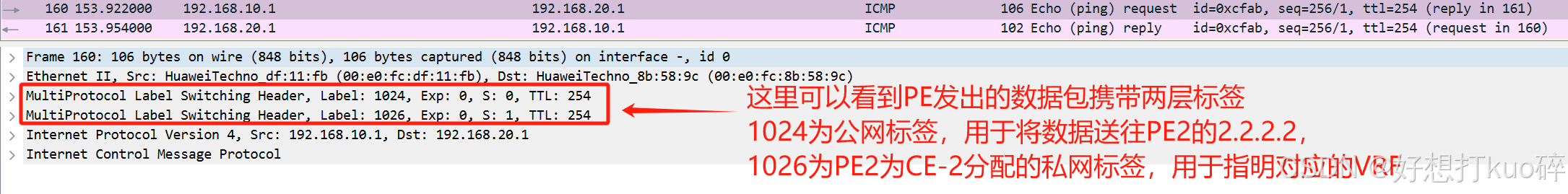

通信过程抓包

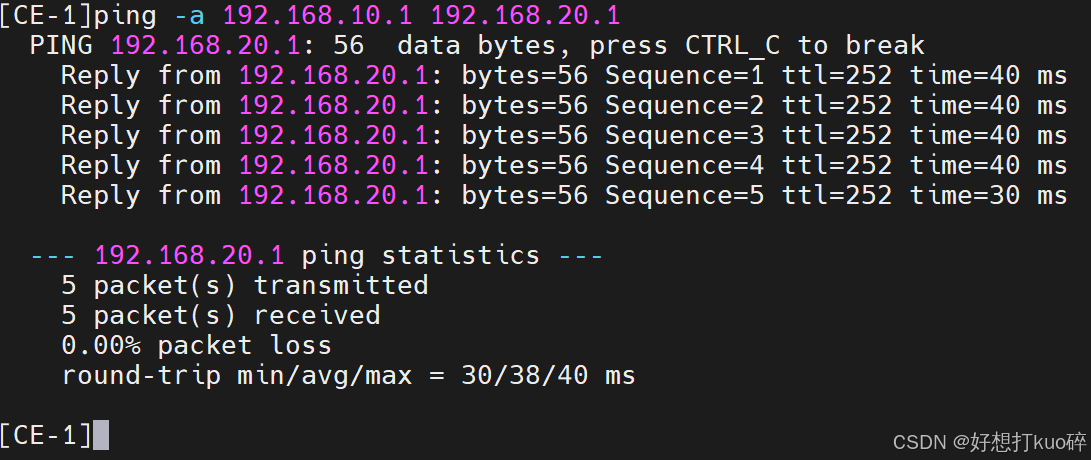

使用CE1的192.168.10.1地址PingCE2的192.168.20.1地址，并在P设备的G0/0/1和G0/0/2接口上分别抓包
