基于深度学习的目标图像检测【Yolov8】

研究工作

一、Yolo算法原理及流程

YOLO（You Only Look Once: Unified, Real-Time Object Detection），是Joseph Redmon和Ali Farhadi等人于2015年提出的基于单个神经网络的目标检测系统。在2017年CVPR上，Joseph Redmon和Ali Farhadi又发表的YOLO 2，进一步提高了检测的精度和速度。

图 1 yolo算法的网络结构

Yolo算法的核心思想：利用整张图片作为网格的输入，直接在输出层回归bounding box的位置和bounding box所属的类别。

每一个bounding box要预测(x, y, w, h）和confidence共5个值

每个网格还要预测一个类别信息，记为C类

下述流程图是yolov8算法的流程：

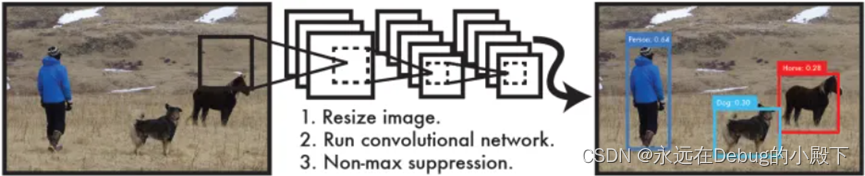

整体来看，Yolo算法采用一个单独的CNN模型实现end-to-end的目标检测，整个系统如下图所示：首先将输入图片resize到448x448，然后送入CNN网络，最后处理网络预测结果得到检测的目标。相比R-CNN算法，其是一个统一的框架，其速度更快，而且Yolo的训练过程也是end-to-end的。

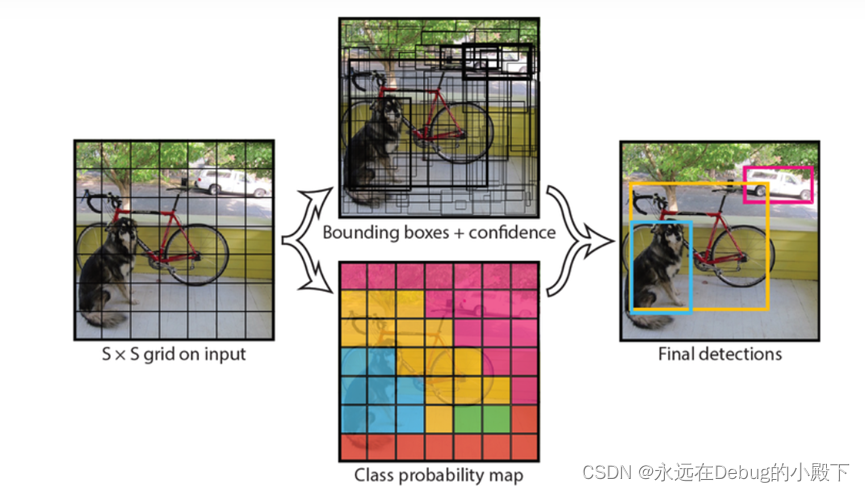

上图2为Yolo检测系统原理

图 3模型预测值结构

二、建立Python虚拟运行环境

C:\Users\yonghu\Desktop>python -m venv yolo8

三、安装yolo

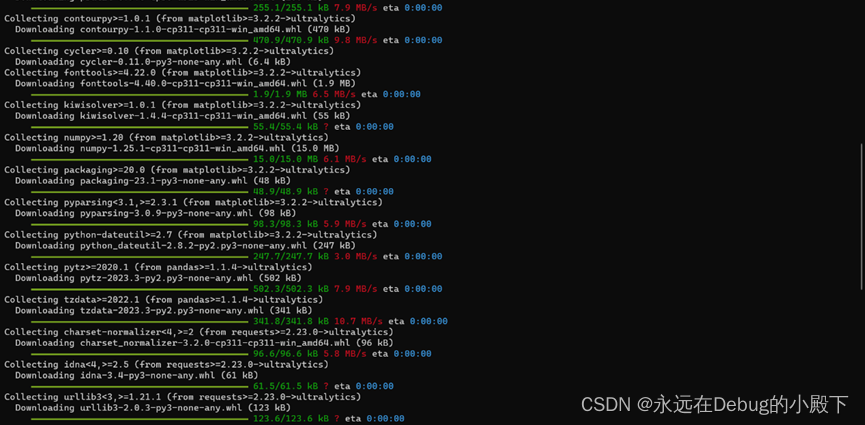

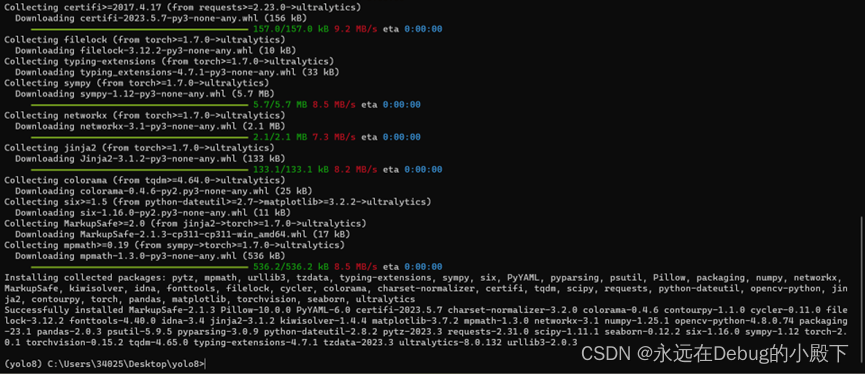

用pip install ultralytics的方法安装yolov8

在这里需要等待一段时间。

四、使用labelImg进行图片标注

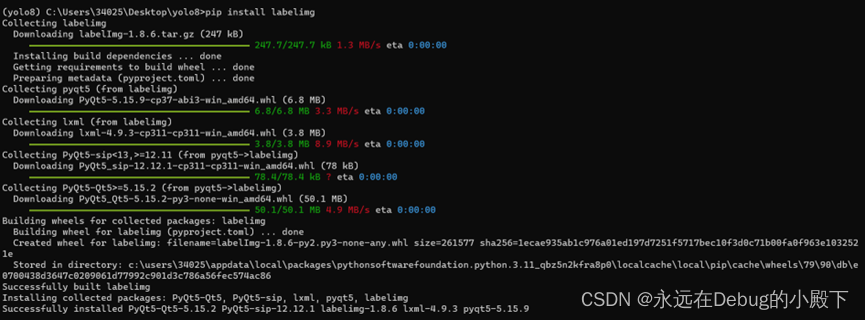

4.1安装labelImg

使用pip install labelimg的方法安装。

4.2对图片格式的统一

在下载之后，可能会碰到一些情况，比如测试数据【图片】格式不统一，这个时候需要进行以下统一，但是面对上百张照片，如果一张张改格式实在是太麻烦了，所以这里有一个小tips，使用

dir

ren *.jpg *.jpeg

进行图像格式的转换

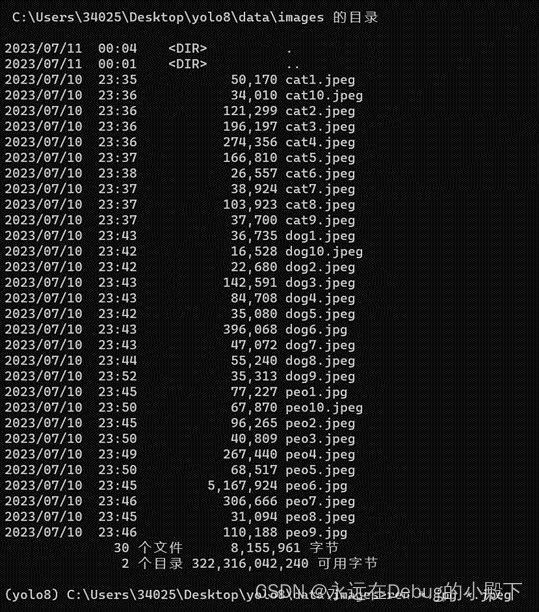

(yolo8) C:\Users\34025\Desktop\yolo8\data\images>dir
(yolo8) C:\Users\34025\Desktop\yolo8\data\images>ren *.jpg *.jpeg

上图为案例测试。

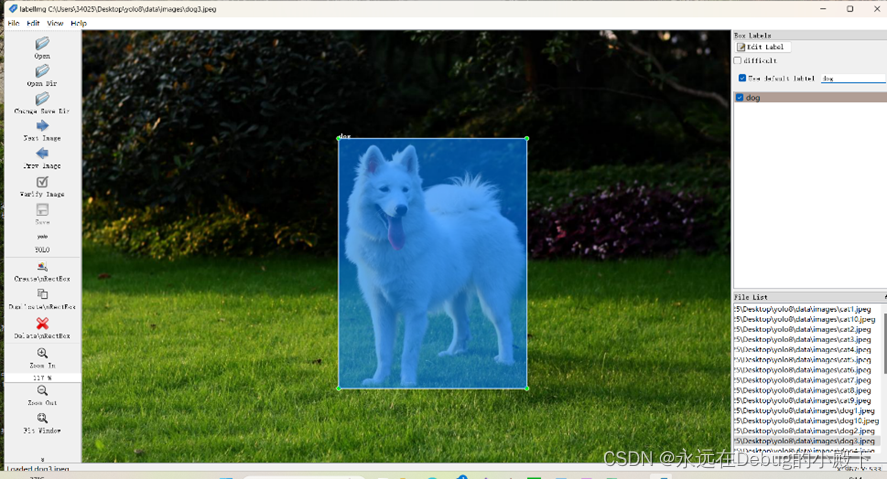

4.3对图片进行标注

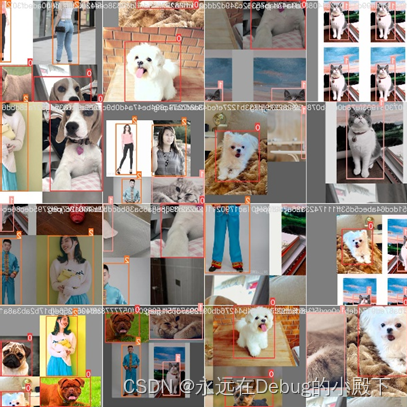

标注样例：

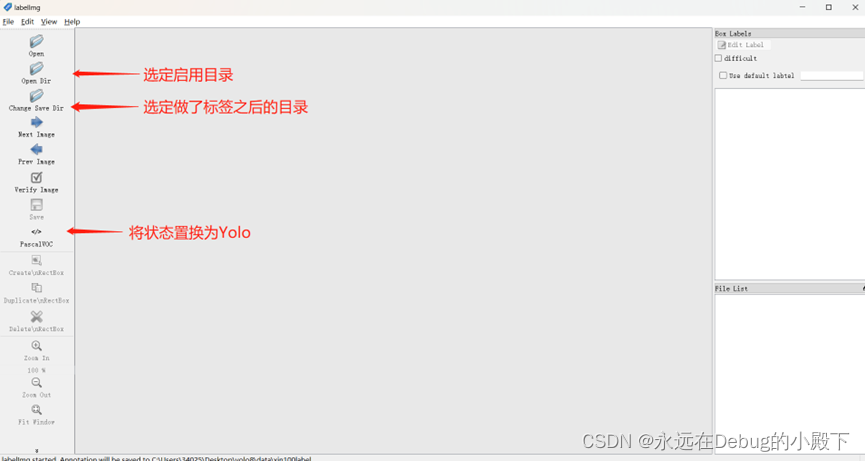

首先启动labelimg：

在此处进行图像标注

五、准备训练模型

5.1在官网下载相关预训练模型

官网上关于yolo的训练模型种类繁多，下表为官方在 COCO Val 2017 数据集上测试的 mAP、参数量和 FLOPs 结果。可以看出 YOLOv8 相比 YOLOv5 精度提升非常多，但是 N/S/M 模型相应的参数量和 FLOPs 都增加了不少。

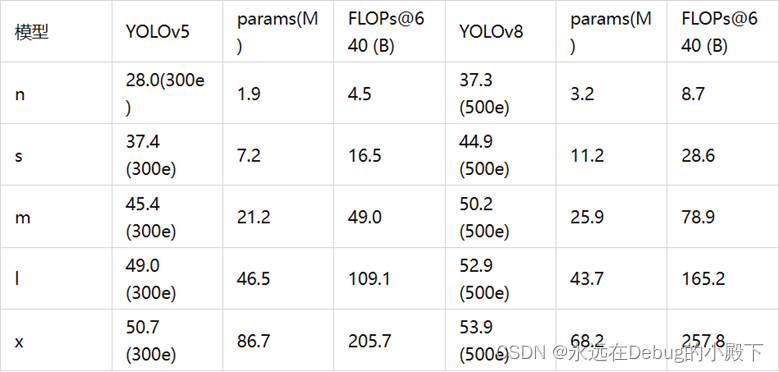

表 1YoloV5和YoloV8的对比

5.2进入yolo并展开训练

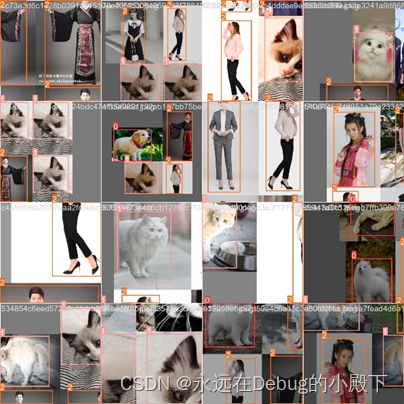

第一次训练时，考虑到图片工作量较大，因此应用的训练数据集与测试数据集相同。训练的数据集选用的是三千张图片，并将每一张照片通过labelImg进行标注。再通过yolo模型进行训练。

Yolo官网提出了yolov8n、yolov8s、yolov8m、yolov8l、yolov8x等五种模型，考虑到机器学习所需要的时间以及设备性能等方面的原因，在本次研究中研究这五个模型并分别考虑其训练数据集与测试数据集相同与不同的两种情况并做出对比。

环境配置：

i7-12700F + 1660Super + 32G

i5-12490F + 4070Ti + 32G

我是直接在终端上进入模型，开始训练的，代码在cmd上操作

//对30张照片数据集的训练—仅做测试
(yolo8)C:\Users\34025\Desktop\yolo8\data>yolo task=detect mode=train model=yolov8n.pt data=data.yaml epochs=1000
//使用yolov8n进行预训练，训练1000次

//对3000张照片数据集的训练-- yolov8n，记作train_n
(yolo8)C:\Users\34025\Desktop\yolo8\data3000>yolo task=detect mode=train model=yolov8n.pt data=data.yaml epochs=1000
//使用yolov8n进行预训练，训练1000次

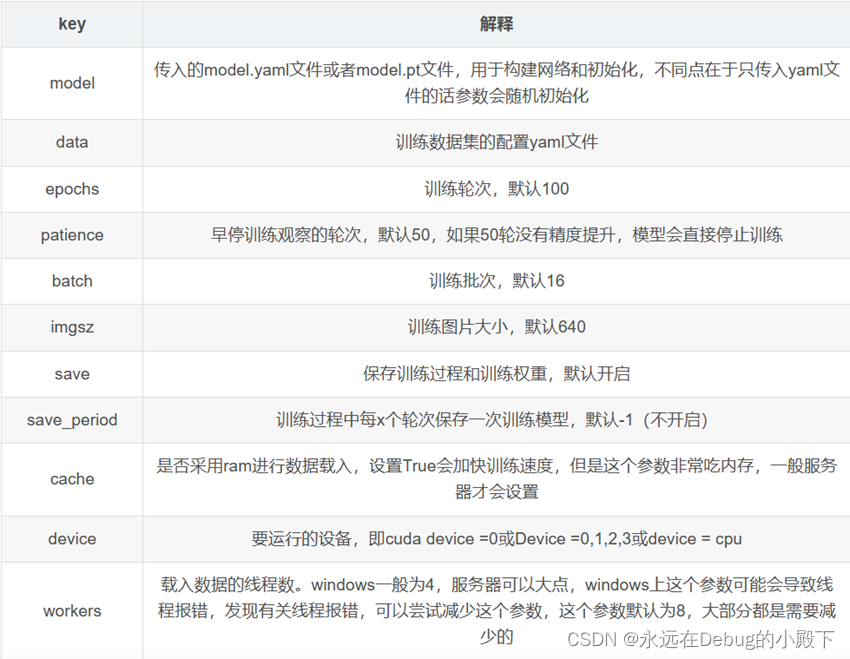

参数解释：

TASK(可选) 是[detect、segment、classification]中的一个。如果没有显式传递，YOLOv8将尝试从模型类型中猜测TASK。

分类（classification）、检测（dection）、分割（segmentation）

MODE(必选) 是[train, val, predict, export]中的一个（训练、评估、预测、导出）

ARGS(可选) 是任意数量的自定义arg=value对，如imgsz=320，覆盖默认值。

预训练模型内容示意：

//train_xv中args.yaml代码
task: detect
mode: train
model: runs/detect/train_x/weights/best.pt
data: data.yaml
epochs: 1000
patience: 50
batch: 8
imgsz: 640
save: true
save_period: -1
cache: false
device: null
workers: 8
project: null
name: null
exist_ok: false
pretrained: true
optimizer: auto
verbose: true
seed: 0
deterministic: true
single_cls: false
rect: false
cos_lr: false
close_mosaic: 10
resume: false
amp: true
fraction: 1.0
profile: false
overlap_mask: true
mask_ratio: 4
dropout: 0.0
val: true
split: val
save_json: false
save_hybrid: false
conf: null
iou: 0.7
max_det: 300
half: false
dnn: false
plots: true
source: null
show: false
save_txt: false
save_conf: false
save_crop: false
show_labels: true
show_conf: true
vid_stride: 1
line_width: null
visualize: false
augment: false
agnostic_nms: false
classes: null
retina_masks: false
boxes: true
format: torchscript
keras: false
optimize: false
int8: false
dynamic: false
simplify: false
opset: null
workspace: 4
nms: false
lr0: 0.01
lrf: 0.01
momentum: 0.937
weight_decay: 0.0005
warmup_epochs: 3.0
warmup_momentum: 0.8
warmup_bias_lr: 0.1
box: 7.5
cls: 0.5
dfl: 1.5
pose: 12.0
kobj: 1.0
label_smoothing: 0.0
nbs: 64
hsv_h: 0.015
hsv_s: 0.7
hsv_v: 0.4
degrees: 0.0
translate: 0.1
scale: 0.5
shear: 0.0
perspective: 0.0
flipud: 0.0
fliplr: 0.5
mosaic: 1.0
mixup: 0.0
copy_paste: 0.0
cfg: null
v5loader: false
tracker: botsort.yaml
save_dir: runs\detect\train18

5.3得到完成训练的模型

5.4 Yolo模型的停止训练的条件

达到指定训练次数
未达到指定训练次数但是训练结果检测达到预期（0.99）
连续五十次迭代寻找不到更好的训练结果，持续低识别度

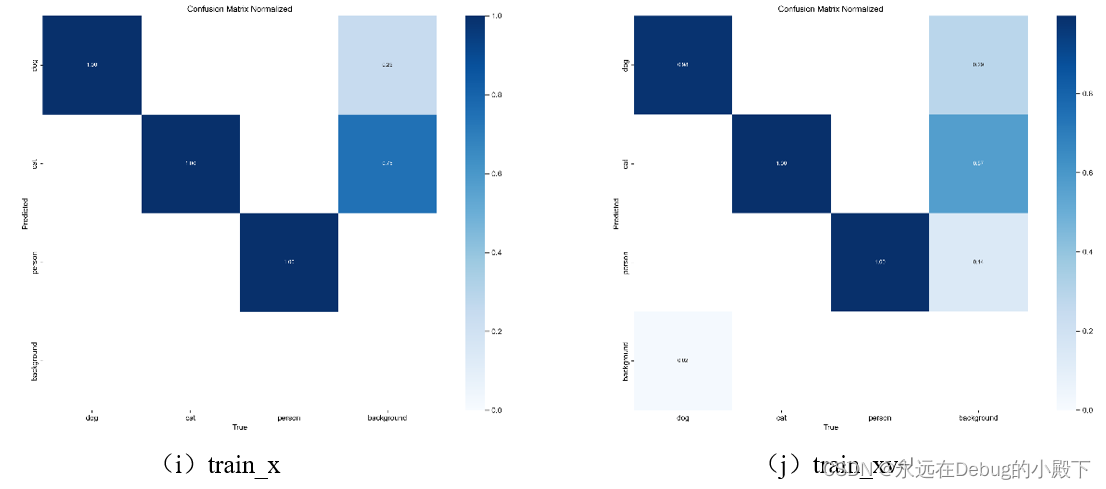

5.5测试训练效果

// train_n
(yolo8) C:\Users\34025\Desktop\yolo8>cd data

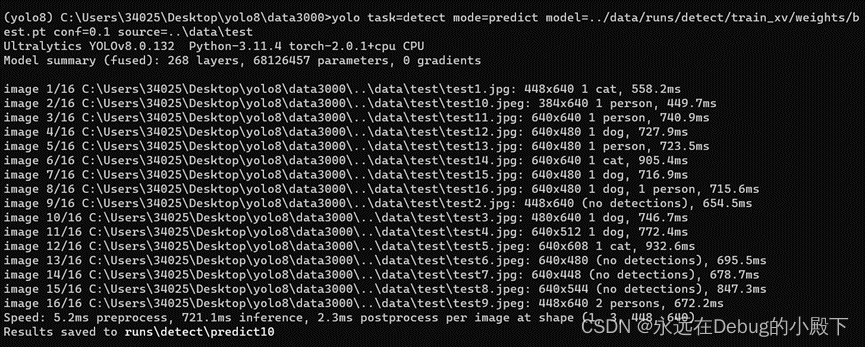

(yolo8) C:\Users\34025\Desktop\yolo8\data3000>yolo task=detect mode=predict model=../data/runs/detect/train_n/weights/best.pt conf=0.1 source=..\data\test

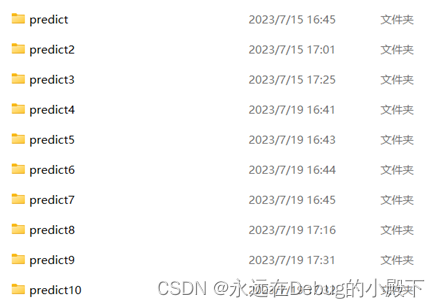

// Results saved to runs\detect\predict
