【花雕学编程】Arduino动手做（249）---ESP32 1.28寸 TFT GC9A01屏幕之简易旋转万花筒动画

在这里插入图片描述

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

在这里插入图片描述

实验开发板使用ESP32

在这里插入图片描述

实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏高清IPS 模块 240*240 SPI接口GC9A01驱动

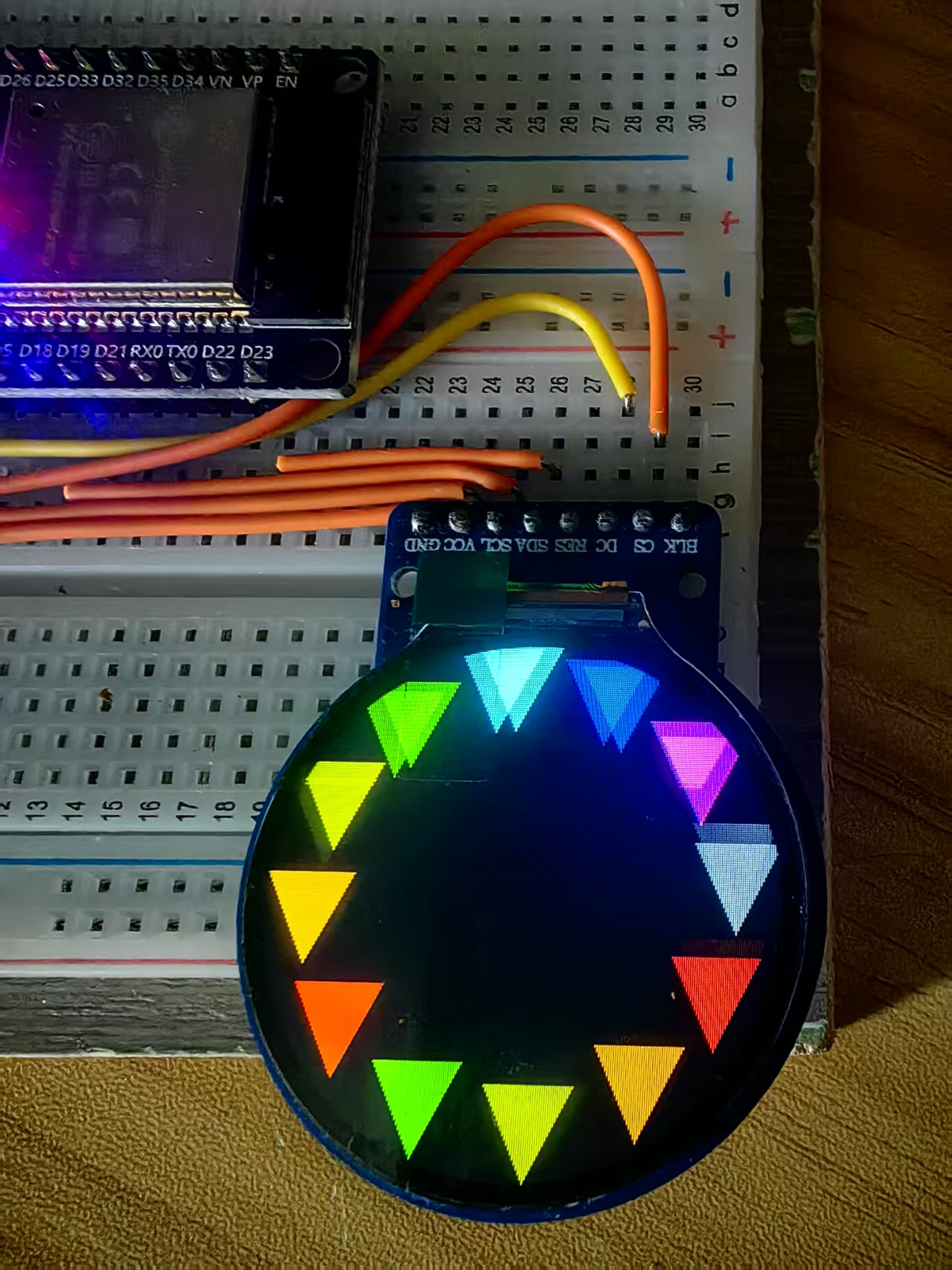

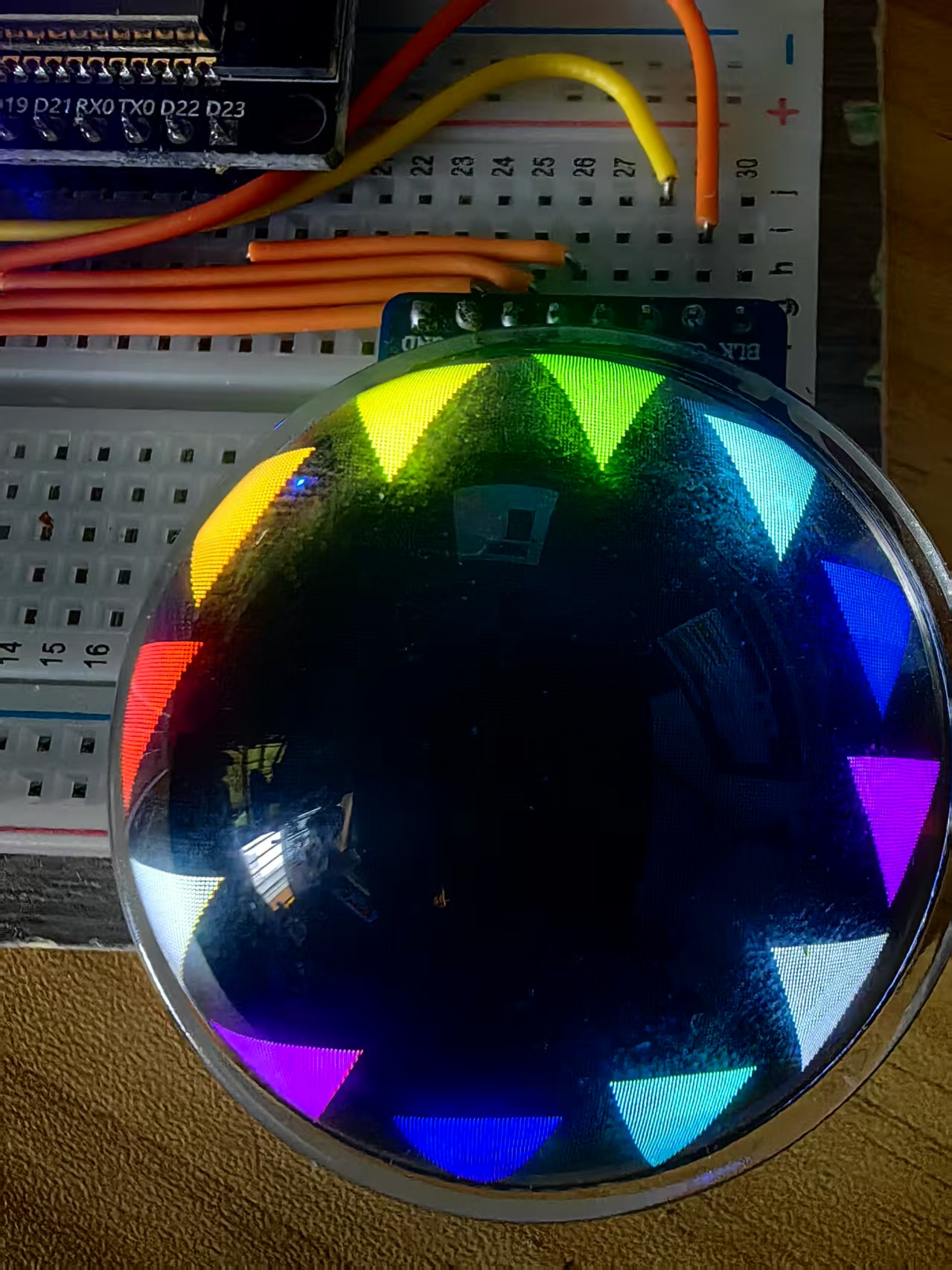

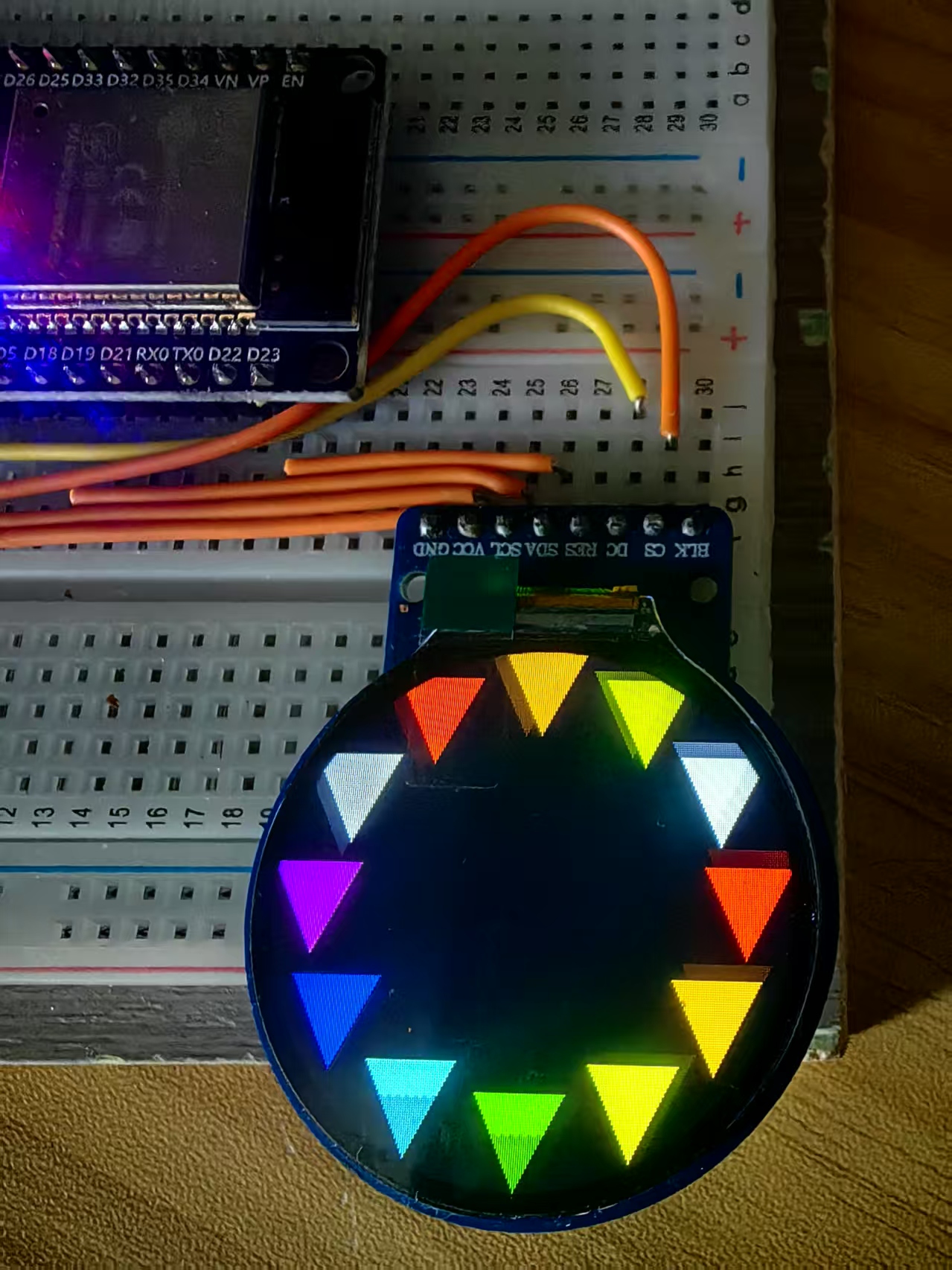

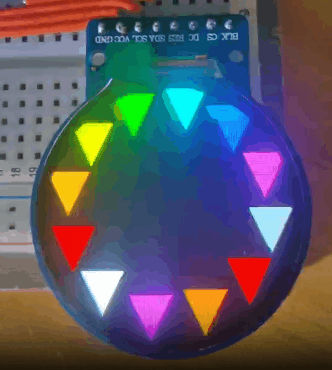

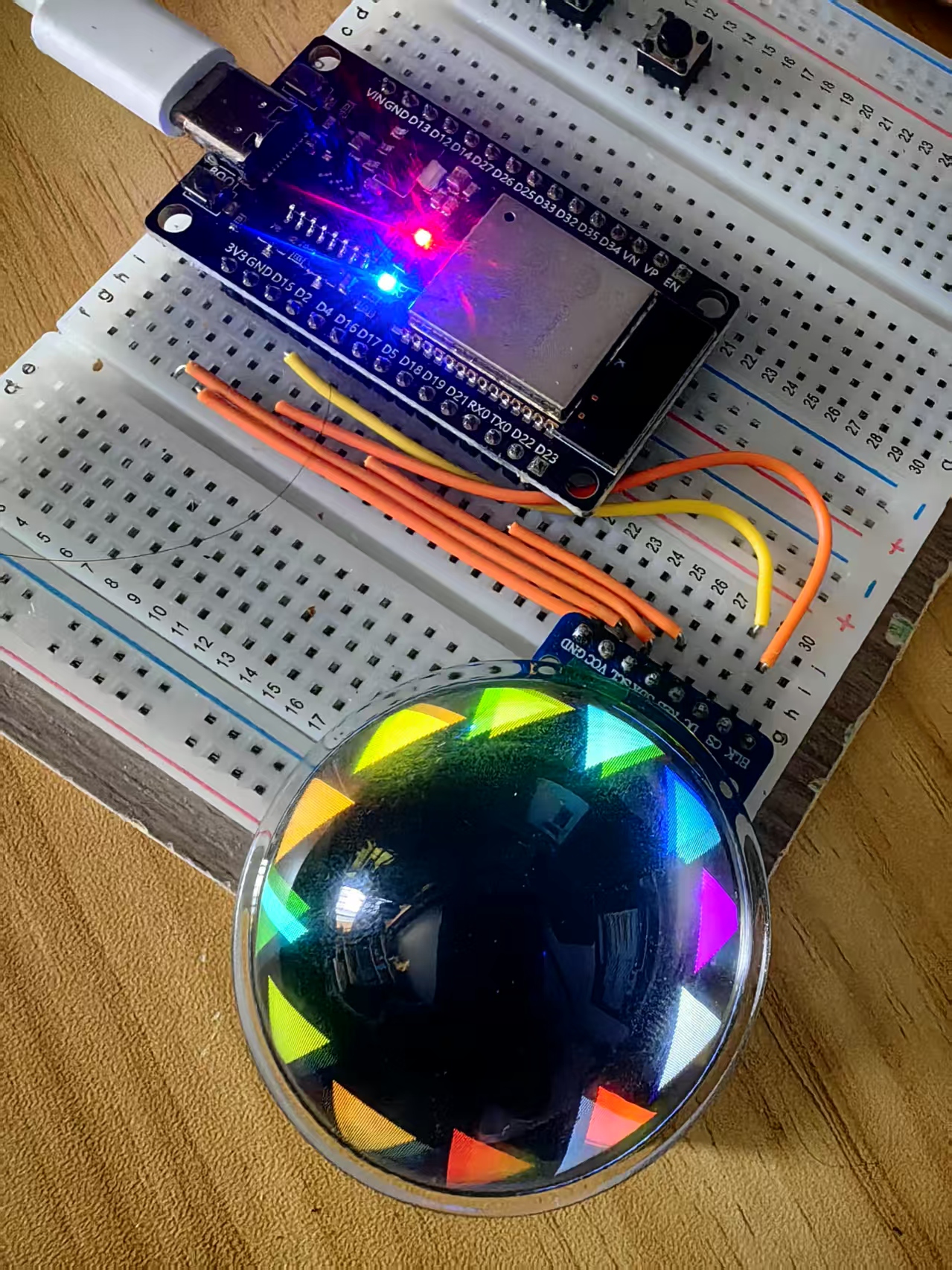

项目实验之三十二：简易旋转万花筒动画

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目实验之三十二：简易旋转万花筒动画
*/

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include "SPI.h"
#include "Adafruit_GFX.h"
#include "Adafruit_GC9A01A.h"

// 定义屏幕引脚
#define TFT_CS 4        // 片选引脚
#define TFT_DC 2        // 数据/命令引脚
#define TFT_RST -1      // 重置引脚（未使用时设置为 -1）

// 初始化屏幕对象
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);

// 定义颜色数组
uint16_t colors[] = {

    GC9A01A_RED, GC9A01A_ORANGE, GC9A01A_YELLOW, GC9A01A_GREEN, GC9A01A_CYAN, GC9A01A_BLUE, GC9A01A_MAGENTA, GC9A01A_WHITE};
int numColors = sizeof(colors) / sizeof(colors[0]);

// 动画参数
#define SCREEN_CENTER_X 120
#define SCREEN_CENTER_Y 120
#define RADIUS 100         // 圆形屏幕的半径
#define NUM_SHAPES 12      // 万花筒图形数量
#define ROTATION_SPEED 5   // 旋转速度（度/帧）
#define SHAPE_SIZE 40      // 单个图形的大小

void drawKaleidoscope(float rotationAngle) {


    // 清屏
    tft.fillScreen(GC9A01A_BLACK);

    // 绘制多个图形组成万花筒
    for (int i = 0; i < NUM_SHAPES; i++) {


        // 计算每个图形的旋转角度
        float angle = rotationAngle + i * (360 / NUM_SHAPES);
        float radian = angle * 3.14159 / 180;

        // 计算图形的中心点
        int x = SCREEN_CENTER_X + RADIUS * cos(radian);
        int y = SCREEN_CENTER_Y + RADIUS * sin(radian);

        // 获取颜色
        uint16_t color = colors[(i + (int)(rotationAngle / 20)) % numColors];

        // 绘制三角形
        int x1 = x;
        int y1 = y - SHAPE_SIZE / 2;
        int x2 = x + SHAPE_SIZE / 2;
        int y2 = y + SHAPE_SIZE / 2;
        int x3 = x - SHAPE_SIZE / 2;
        int y3 = y + SHAPE_SIZE / 2;

        tft.fillTriangle(x1, y1, x2, y2, x3, y3, color);
    }
}

void setup() {


    Serial.begin(115200);         // 初始化串口
    Serial.println("Rotating Kaleidoscope Animation");

    tft.begin();                  // 初始化屏幕
    tft.setRotation(0);           // 设置屏幕方向
    tft.fillScreen(GC9A01A_BLACK); // 清屏设置为黑色背景
}

void loop() {


    static float rotationAngle = 0;  // 初始化旋转角度

    // 绘制旋转万花筒动画
    drawKaleidoscope(rotationAngle);

    // 更新旋转角度
    rotationAngle += ROTATION_SPEED;
    if (rotationAngle >= 360) {


        rotationAngle = 0; // 重置角度循环
    }

    delay(10); // 控制动画帧速率
}
