37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
实验开发板使用ESP32
实验模块接线示意图
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目实验之二十三：模拟数字时钟
实验开源代码
/*
【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目实验之二十三：模拟数字时钟
*/
// GC9A010 -------- ESP32
// RST ------------ NC（复位引脚，此处未连接）
// CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
// DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
// SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
// SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
// GND ------------ GND（接地引脚，连接到ESP32的接地端）
// VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）
#include "SPI.h"
#include "Adafruit_GFX.h"
#include "Adafruit_GC9A01A.h"
// 定义屏幕引脚
#define TFT_CS 4 // 片选引脚
#define TFT_DC 2 // 数据/命令引脚
#define TFT_RST -1 // 重置引脚（若未连接请设置为 -1）
// 初始化屏幕对象
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);
// 初始化时间变量
int hours = 12;
int minutes = 0;
int seconds = 0;
void setup() {
Serial.begin(115200); // 初始化串口通信
Serial.println("Digital Clock - GC9A01");
tft.begin(); // 初始化屏幕
tft.setRotation(2); // 设置屏幕方向
tft.fillScreen(GC9A01A_BLACK); // 清屏并设置背景为黑色
// 静态显示标题
tft.setTextSize(2); // 设置字体大小
tft.setTextColor(GC9A01A_YELLOW); // 设置文字颜色为黄色
tft.setCursor(45, 160); // 设置标题位置
tft.print("Digital Clock"); // 显示静态标题
}
void loop() {
// 清除上一帧的时间显示
tft.fillRect(20, 80, 200, 60, GC9A01A_BLACK); // 仅清除时间区域
// 设置时间显示的颜色和大小
tft.setTextSize(4); // 设置字体大小
tft.setTextColor(GC9A01A_GREEN); // 设置文字颜色为绿色
tft.setCursor(25, 90); // 设置文字的起始位置
// 格式化时间
char timeBuffer[9];
sprintf(timeBuffer, "%02d:%02d:%02d", hours, minutes, seconds);
tft.print(timeBuffer); // 在屏幕上打印时间
// 更新时间
delay(1000); // 延迟1秒
seconds++;
if (seconds >= 60) {
seconds = 0;
minutes++;
}
if (minutes >= 60) {
minutes = 0;
hours++;
}
if (hours >= 24) {
hours = 0;
}
}
代码特色说明
1、动态时间更新：
使用变量 hours、minutes 和 seconds 模拟时间递增，每秒更新一次。
2、屏幕刷新效果：
每秒刷新屏幕的时间显示，通过 tft.fillScreen() 清除上一帧内容，确保动态显示效果。
3、多种颜色和字体效果：
时间部分使用绿色的大号字体，标题部分使用黄色的小号字体。
4、友好的时间格式：
使用 sprintf() 格式化时间，使其显示为 HH:MM:SS 格式，增强可读性。
5、效果描述
屏幕中央显示动态变化的数字时间，格式为 HH:MM:SS。
屏幕底部显示固定的标题“Digital Clock”，用于说明功能。
每秒钟刷新一次，模拟一个简单的数字时钟。

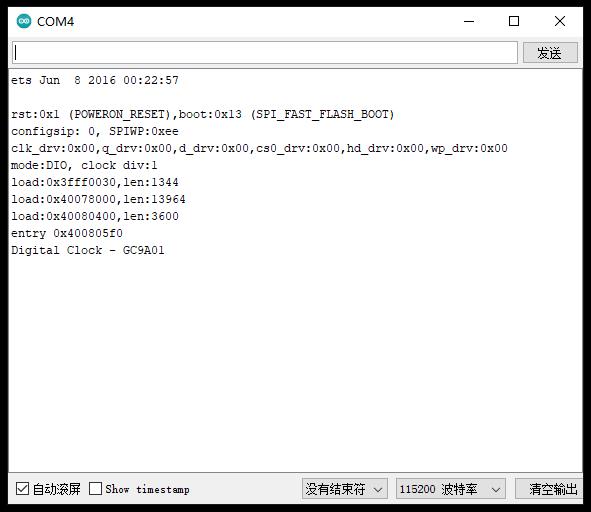

实验串口返回情况

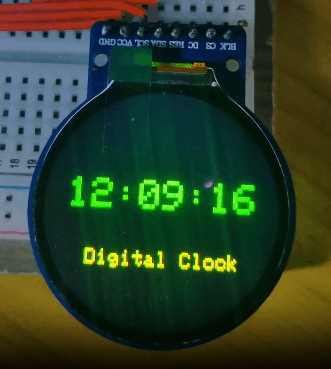

实验场景图 动态图
